PZD3000系列触摸式高频开关直流电源屏使用说明书阿城继电器股份有限公司PZD3000系列触摸式高频开关直流电源屏使用说明一、用途PZD3000系列触摸式高频开关直流电源屏适用于220KV以下等级的变电站，大、中、小，水、火力发电站、电气化铁道、矿山、通信等作为直流控制操作电源。
二、特点2.1 直流屏是发电厂和变电站的重要设备，所以对直流电源的可靠性和稳定性具有很高的要求，传统的直流电源多数采用可控硅整流型直流电源，由于器件和技术的原因，可控制电源工作效率低、体积大、噪音高、技术指标和可靠性都较差。
PZD3000系列触摸式高频开关直流起源是改进的新型直流电源，在主功率传输回路上，采用高频开关技术，应用N+1备份，大大提高了直流系统的技术指标和可靠性，在控制回路中采用西门子可编程控制器和西门子触摸屏，由于器件的先进性，使设备的技术指标有了很大的提高，从而使现场运行人员操作简单、方便，提高了工作效率和质量。
2.2 使用条件2.2.1 环境温度：0—+40℃；2.2.2 相对湿度：10%—90%；2.2.3 海拨高度：不高于两千米。
2.3 充电机屏电压范围24V—480V，电流范围5—1000A，专为阀控式免维护蓄电池各种状态下主充、均充、浮充电。
三、GKDM-2高频开关电源模块使用说明1．用途GKDM-2 高频开关电源模块是为镉镍电池、免维护电池配套的充电装置。
它广泛应用于各种水力、火力发电厂、大中小型变电站带蓄电池组的直流系统中，同时它也广泛应用于通讯和载波电源中，以及冶金矿山等含有直流电源的设备中。
2．结构及输出端子2．1 本装置结构为箱式、表面设计美观，箱体表面镀铬，装置前面板有数码管显示输出电压、输出电流、工作状态指示灯、均充、浮充转换按钮和均充、浮充调节电位器，后面板有与监控器连接的15芯电缆和输出端子。
2．2 装置前面板如图一所示,后面板如图二所示:前面板图后面板图2．3 输出端子及通讯口定义2．3．1 输出端子定义* 1、4端分别为输出正端和输出负端；* 26、29端分别交流输入A和交流输入N端；* 8端为均、浮充转换端，14端为多个模块的民主均流端；* 20端为接地端；2．3．2 15芯通讯口定义* 4端为均流控制端；* 5端为模块输出电流监控器调节端，监控器输入0—±2.5V电压，模块输出电流100%—0%A；* 9端模块开关机控制，当监控器向模块输入高电平时关机（≥8V），低电压时开机；* 11 端为均浮充控制端，高电平均充，低电平浮充；* 12 端为模块输出电压监控器调节端，监控器向模块输入-10∽+10V时，模块输出电压浮充时240±50V，均充时254±50V变化；* 15端模块故障信号输出端，当模块发生故障时，输出高电压（≥8V）；2．4 装置外形尺寸为长×宽×深=328×175×410mm2．5 装置与屏体配套的安装尺寸为：长方孔=长×宽=283×159mm3、工作原理介绍GKDM-2高频开关电源模块是本公司集多年生产经验，为电力控制、通信及其它需要直流供电场所开发的电源产品。
RCP-2000系列
2000W 前置电源系统
‧国际通用全范围交流输入‧内建5V/0.3A,12V/0.8A 辅助电源‧内建主动式PFC 功能，PF>0.98‧效率可高达92%
‧可承受浪涌输入秒
‧保护种类：短路/过负载/过电压/过温度
‧高功率密度‧内建直流风扇强制冷却，具风扇转速控制功能‧1U 外型
‧可遥控单一单元‧具有遥感功能‧输出电压调整功能‧热插拔(Hot Swap)操作‧PMBus 串行通信
‧AC OK, DC OK 信号,风扇关闭, OTP 警报信号‧内部OR-ing FET ‧3年保固300VAC 53
21.4w/inch
■ 特性:
■ 描述:
AC-DC 整流器RCP-2000系列1U SIZE 并且具有高功率密度，单体瓦数向上提升至2000W 提供服务器应用，资讯技术设备：网络，电信与分布电力构造大范围工业应用，具有热插拔功能与PMBus 通讯协定， RCP-2000 可以装入1U 19 RACK,籍由外部监测设备(RKP-CMU1)与PC 达到监测与控制
3
21.4 W/in
File Name:RCP-2000-SPEC 2013-08-05。

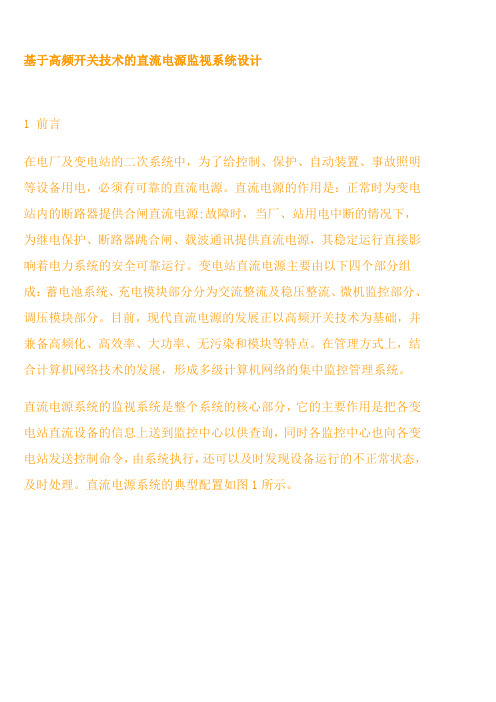

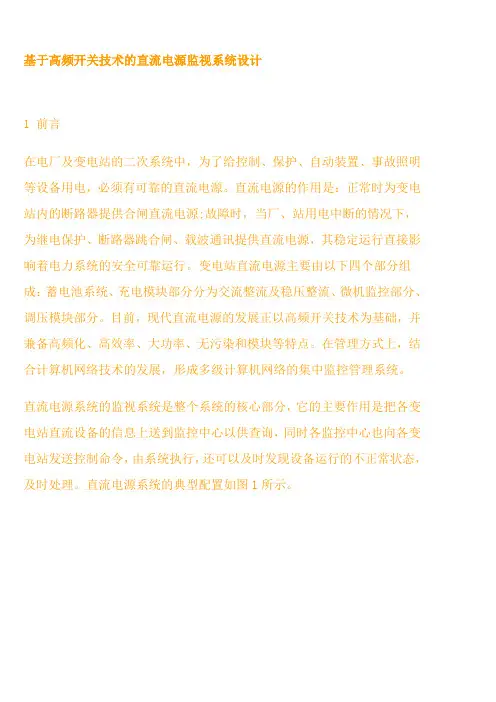

基于高频开关技术的直流电源监视系统设计1 前言在电厂及变电站的二次系统中，为了给控制、保护、自动装置、事故照明等设备用电，必须有可靠的直流电源。
直流电源的作用是：正常时为变电站内的断路器提供合闸直流电源;故障时，当厂、站用电中断的情况下，为继电保护、断路器跳合闸、载波通讯提供直流电源，其稳定运行直接影响着电力系统的安全可靠运行。
变电站直流电源主要由以下四个部分组成：蓄电池系统、充电模块部分分为交流整流及稳压整流、微机监控部分、调压模块部分。
目前，现代直流电源的发展正以高频开关技术为基础，并兼备高频化、高效率、大功率、无污染和模块等特点。
在管理方式上，结合计算机网络技术的发展，形成多级计算机网络的集中监控管理系统。
直流电源系统的监视系统是整个系统的核心部分，它的主要作用是把各变电站直流设备的信息上送到监控中心以供查询，同时各监控中心也向各变电站发送控制命令，由系统执行，还可以及时发现设备运行的不正常状态，及时处理。
直流电源系统的典型配置如图1所示。
图1 直流电源系统的典型配置图直流电源系统主要分为三大部分：直流回路的绝缘检测单元、交直流参数监控单元、电池巡检单元。
目前各个厂家的产品还存在以下问题：(1)直流接地故障率一直排在电气故障首位，原因是检测方法不足，直流传感器检测主要是易损坏、干扰严重，交流传感检测则受分布电容的影响，且须注入一定信号;(2)参数监控单元主要是检测母线电压及电流，交流侧电压及直流侧电流电压等，目前此部分监控系统只是将数据简单检测和直接上调，缺少自我分析和实时自我故障处理能力;(3)各部分之间使用不同的通讯规约，使对综自系统进行通讯时，必须重新统一软件规约;(4)不同单元间的组态不便，使得在使用过程中用汇编语言更改或重新编写软件时不方便，容易出错，操作性差。
针对以上情况，我们推出了PZWG2000系列智能型触摸屏控制直流高频开关电源系统。
此系统的信息采集及处理可就地完成，实时性强，信号不受干扰，配线灵活，组态方便，网络功能强，可在线调控上传数据，自检功能完善，强大的多媒体及动画功能，友好的中英文人机显示图界，双重控制原理，使系统更具可靠等优点。
