1 系统安装及启动1.1 系统安装◆设备应安装在通风干燥的室内,并要求与酸减的有害气体隔离,以免腐蚀电气元件。
◆设备前后有门,应与墙或其它设备保持一定距离(大于800mm),以便检修与通风,柜体均需严格接地。
◆在连接进线和出线前,应检查所有开关均在断开位置。
◆将一路或两路交流进线电源接入交流进线端子,交流为三相三线制,无相序要求。
◆直流输出根据图纸和不同负载,接入相对应的馈电端子。
◆蓄电池在现场按分层进行串联安装接线,注意正负极性,应站在绝缘垫上,戴绝缘手套,使用较短的工具进行工作。

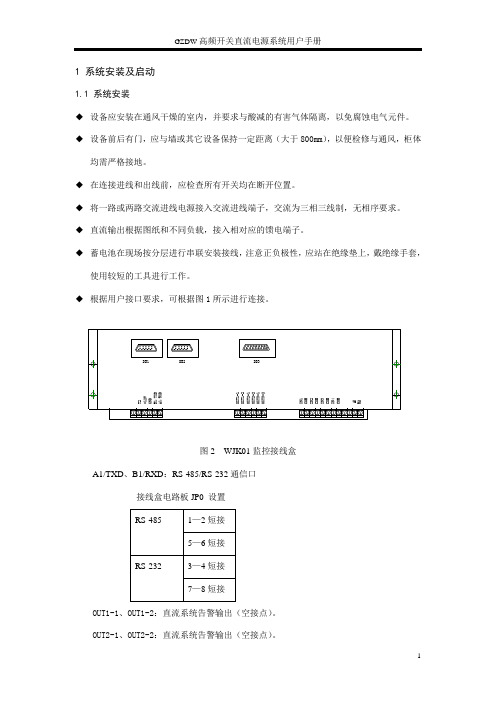

◆根据用户接口要求,可根据图1所示进行连接。
图2 WJK01监控接线盒A1/TXD、B1/RXD:RS-485/RS-232通信口接线盒电路板JP0 设置OUT1-1、OUT1-2:直流系统告警输出(空接点)。
OUT2-1、OUT2-2:直流系统告警输出(空接点)。
OUT3-1、OUT3-2:直流系统接地告警输出(空接点)。
IN1、COM 馈线空开跳和保险熔断信号输入,IN2—IN4备用。
DB1:电池电流测量接口。
DB2:充电机电流测量接口。
DB3:充电机控制及信号接口。
A2、B2:备用RS-485口。
1.2 系统启动◆确认输入交流电压为304~456V。
◆合上交流开关,交流电源指示灯亮。
◆监控单元正常工作后,进入参数菜单检查和设定各项参数。
◆合上蓄电池及直流各馈电开关,系统正常运行。
2 系统功能及特点2.1 充电管理◆手动均、浮充转换◆恒压、恒流、限流。
◆手动均、浮充转换。
◆充电机启、停控制。
◆按出厂设定的充电曲线自动运行浮充720小时自动转均充,交流停电超过10分钟,交流电源恢复后,自动转入均充,无论何种情况转入均充,均可按充电曲线自动完成均、浮充转换的全过程。
2.3 参数设置装置可对如下参数进行设置:◆系统参数设置。
◆告警参数设置。
◆通信参数设置。
2.2 记录查询◆运行记录◆操作记录◆告警记录2.2 告警显示显示当前的告警信息,并启动蜂鸣器,除在本装置屏幕上显示告警外,还可通过遥信功能及无源接点上报上位机或RTU及用于中央音响报警。

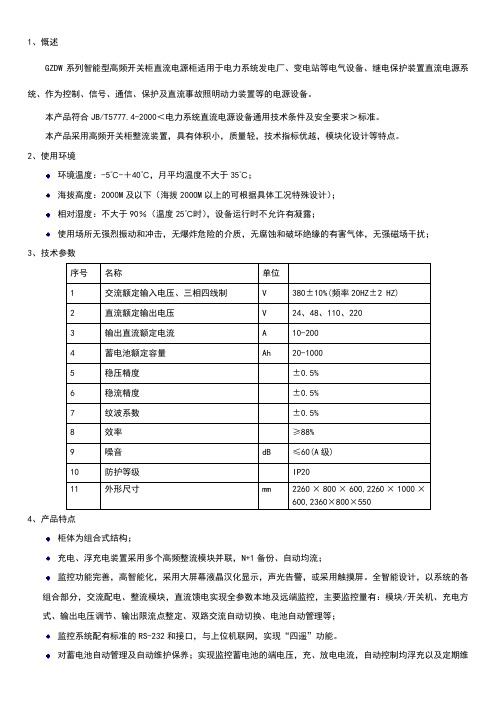

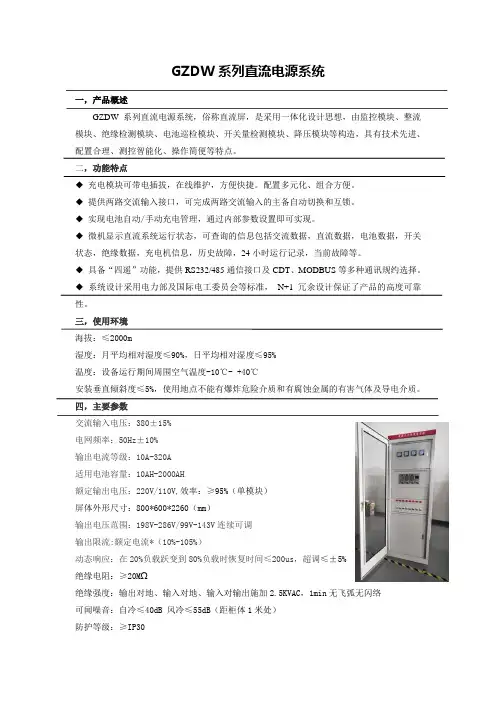

1、慨述GZDW系列智能型高频开关柜直流电源柜适用于电力系统发电厂、变电站等电气设备、继电保护装置直流电源系统、作为控制、信号、通信、保护及直流事故照明动力装置等的电源设备。
本产品符合JB/T5777.4-2000<电力系统直流电源设备通用技术条件及安全要求>标准。
本产品采用高频开关柜整流装置,具有体积小,质量轻,技术指标优越,模块化设计等特点。
2、使用环境环境温度:-5℃-+40℃,月平均温度不大于35℃;海拔高度:2000M及以下(海拔2000M以上的可根据具体工况特殊设计);相对湿度:不大于90%(温度25℃时),设备运行时不允许有凝露;使用场所无强烈振动和冲击,无爆炸危险的介质,无腐蚀和破坏绝缘的有害气体,无强磁场干扰;3、技术参数序号名称单位1 交流额定输入电压、三相四线制V 380±10%(频率20HZ±2 HZ)2 直流额定输出电压V 24、48、110、2203 输出直流额定电流 A 10-2004 蓄电池额定容量Ah 20-10005 稳压精度±0.5%6 稳流精度±0.5%7 纹波系数±0.5%8 效率≥88%9 噪音dB ≤60(A级)10 防护等级IP2011 外形尺寸mm 2260×800×600,2260×1000×600,2360×800×5504、产品特点柜体为组合式结构;充电、浮充电装置采用多个高频整流模块并联,N+1备份、自动均流;监控功能完善,高智能化,采用大屏幕液晶汉化显示,声光告警,或采用触摸屏。
全智能设计,以系统的各组合部分,交流配电、整流模块,直流馈电实现全参数本地及远端监控,主要监控量有:模块/开关机、充电方式、输出电压调节、输出限流点整定、双路交流自动切换、电池自动管理等;监控系统配有标准的RS-232和接口,与上位机联网,实现“四遥”功能。
产 品 使 用 说 明 书GZDW 微机控制高频开关直流电源系统(v4.0.0)珠海泰坦科技股份有限公司GZDW 微机控制高频开关直流电源系统使用说明书 v4.0.0目录一、概述 ..................................................................................................................................................4 1.1 关于本说明书 ................................................................................................................................4 1.2 安全提示 ........................................................................................................................................4 1.3 正常使用条件 ................................................................................................................................4 1.4 电源系统型号命名 ........................................................................................................................5 二、TEP-M 系列高频开关电源模块 ....................................................................................................5 2.1 产品概述 ........................................................................................................................................5 2.2 原理框图 ........................................................................................................................................5 2.3 主要特点 ........................................................................................................................................6 2.4 型号命名 ........................................................................................................................................7 2.5 主要技术指标 ................................................................................................................................8 2.6 模块前面板说明 ............................................................................................................................8 2.7 输入/出端子引脚说明 ...................................................................................................................9 2.7.1 TEP-M-E 系列电源模块输入/出端子........................................................................................9 2.7.2 TEP-M-F 系列电源模块输入/出端子 ......................................................................................10 2.8 通讯地址 ......................................................................................................................................10 2.9 模块安装 ......................................................................................................................................10 2.10 模块调试 .................................................................................................................................... 11 2.11 告警及常见故障排除 ................................................................................................................ 11 2.11.1 直流输出过/欠压或无输出告警 ............................................................................................ 11 2.11.2 交流输入(或直流输入)过/欠压告警 ................................................................................ 11 2.11.3 模块显示 OFF......................................................................................................................... 11 2.11.4 模块通讯指示灯 COM 不闪烁 .............................................................................................. 11 三、TEP-I 系列微机监控装置 ............................................................................................................12 3.1 型号命名 ......................................................................................................................................12 3.2 主要功能 ......................................................................................................................................12 3.3 操作使用说明 ................................................................................................................................1 3.3.1 按键 .............................................................................................................................................1 3.3.2 操作 .............................................................................................................................................1 3.3.2.1 主菜单 ......................................................................................................................................2 3.3.2.2 直流监控 ..................................................................................................................................2 3.3.2.3 交流屏监控 ..............................................................................................................................4 3.3.2.4 当前告警 ..................................................................................................................................5 3.3.2.5 蓄电池巡检 ..............................................................................................................................5 3.3.2.6 告警记录屏 ..............................................................................................................................6 3.3.2.6 支路监测 ..................................................................................................................................6 3.3.2.7 核对放电 ..................................................................................................................................7 3.3.2.8 系统参数 ..................................................................................................................................8 3.3.2.9 充电参数 ................................................................................................................................10 3.3.2.10 通讯参数 .............................................................................................................................. 112GZDW 微机控制高频开关直流电源系统使用说明书 v4.0.03.3.2.11 通道校准 ..............................................................................................................................12 3.4 蓄电池充、放电管理 ..................................................................................................................14 3.5 绝缘监测 ......................................................................................................................................15 3.6 蓄电池端电压检测 ......................................................................................................................15 四、设备成套 ........................................................................................................................................15 五、包装、运输及储存 ........................................................................................................................15 六、售后服务及订货须知 ....................................................................................................................16 附录 1:TEP-I-G 微机监控装置通讯规约 .........................................................................................17 附录 1-1:0#规约:泰坦规约 ..........................................................................................................17 附录 1-2:1#规约:MODBUS 规约 ................................................................................................25 附件 1-3:2#规约:新部颁 CDT 规约 ............................................................................................323GZDW 微机控制高频开关直流电源系统使用说明书 v4.0.0一、概述1.1 关于本说明书本说明书对GZDW微机控制高频开关直流电源系统的安装、使用、操作、维护、检查、 故障与排除及技术性能等内容进行了阐述和说明, 请用户在开箱后首先认真阅读理解, 并妥 善保管本说明书以备查阅。
介绍GZDW型智能高频开关直流电源系统组成及工作原理和它的运行与维护;在运行与维护中常见故障的处理。
1 、引言在变电站中,直流电源是核心,为断路器分合闸及二次回路中的仪表、继电保护和事故照明等提供直流电源,它的重要性就可想而知了,它就相当于是变电站整个二次系统的心脏,为二次系统的正常运行提供动力。
但是很多二次技术人员都只对变电站的保护回路及控制回路等比较重视而对为继电保护回路提供能量的直流系统的重要性就忽视了。
平时维护一般只是进行一些简单的蓄电池电压测试和绝缘监视等。
这就使直流系统往往运行在不可控的状态,这是相当危险的。
下面简单谈一下直流系统的组成及工作原理和它的运行与维护。

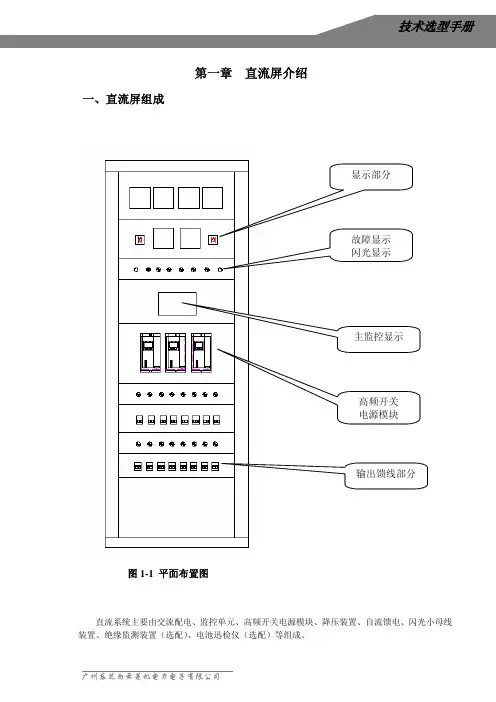

2 、典型GZDW直流系统的组成及工作原理直流系统主要由充电模块、控制单元、直流馈电单元(合闸回路、控制回路、保护回路、信号回路、公用回路以及事故照明回路等)、降压单元、绝缘监测、蓄电池组等组成。
其中最主要的设备就是充电模块和蓄电池组。
近年来,随着电力技术的发展,高频开关模块型充电装置已逐步取代相控型充电装置,而阀控式密封铅酸蓄电池已逐步取代固定型铅酸蓄电池。
电力系统现在使用的高频开关电源整流系统比较老式直流系统的最大区别是模块化配置,比如GZDW型智能高频开关直流电源系统根据功能可划分为高频开关整流模块、监控模块、配电监控模块、调压硅链模块、绝缘监测模块、交流配电单元、蓄电池监测仪、蓄电池组、馈电单元几部分。

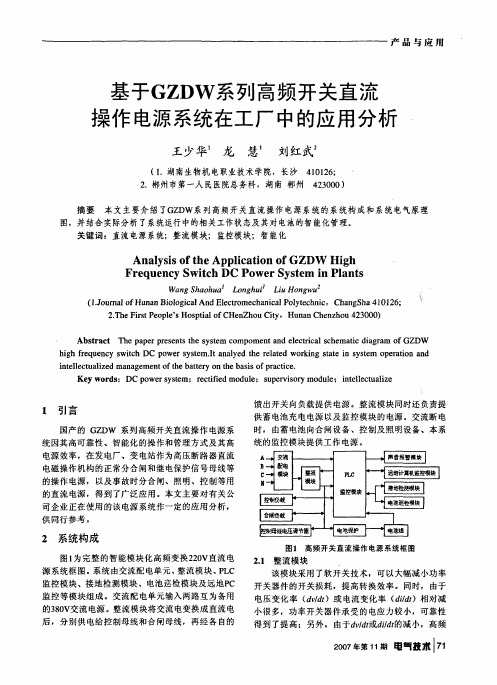

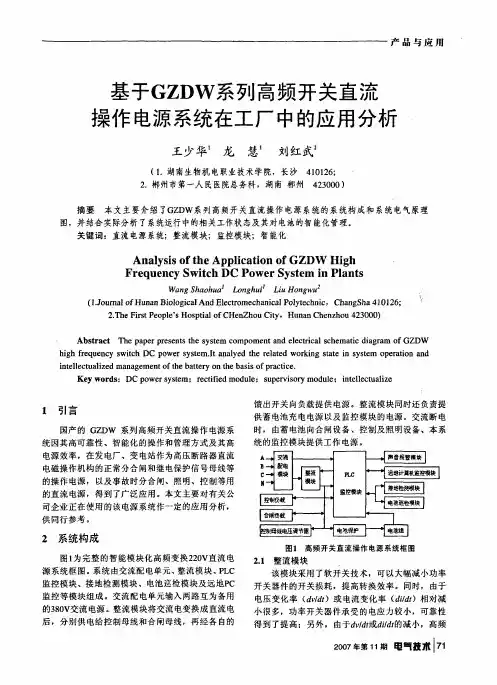

图1 系统原理框图请登陆:输配电设备网浏览更多信息图1 系统原理框图下面简单分析各个部分的工作原理和功能。
交流配电单元:直流系统一般都有两路交流电输入,正常时交流电输入切换开关置于“自动”位置,1路工作,2路备用,交流电经交流输入空气开关、交流接触器、避雷器等送至各个充电模块。
高频开关充电模块:三相三线交流电380V AC经三相整流桥整流后变成脉动的直流,在滤波电容和电感组成的LC滤波电路的作用下,输出约520VDC(2.34X220)左右的直流电压,再逆变为高频电压并整流为40KHZ的高频脉宽调制脉冲电压波,最后经过高频整流,滤波后变为220VDC的直流电压,经隔离二极管隔离后输出,一方面给蓄电池充电,另一方面给直流负载提供正常工作电流。
GZDW—6系列智能高频开关电源直流屏使用说明书Kh2.429.310 CZ—A编写校对审核标检批准上海凯华电源成套设备有限公司GZDW-6系列智能高频开关电源直流柜使用说明书一、简介:GZDW-6系列智能型高频开关电源直流柜是我公司按照电力部订货技术条件《DL/T459-2000》,结合多年的直流电源系统的研制及制造经验而开发的新一代无人值守电源系统。
它综合了高频开关技术和计算机技术,功率输出单元采用模块化(N+1)冗余设计,监控单元采用高性能高速PLC,显示操作单元采用GWS人机界面触摸屏,系统配置灵活。
使用操作简单、自动化程度高、可靠性高、维护简便,可带电热插拔等优点。
具有“遥控、遥测、遥信、遥调“功能,是新型的高品质直流操作电源。
适用于500KV及以下变电站、发电厂等无人值守场所。
二、使用条件:1.海拔高度不超过3000m2.环境温度-5℃~+55℃3.日平均相对湿度不大于90%4.无强烈振动和冲击、无强电磁场干扰5.周围无严重尘土、爆炸性介质、腐蚀金属和破坏绝缘的有害气体、导电微粒及严重有霉菌6.垂直倾斜度不大于50三、型号含义及说明GZDW -6- / / -电池种类M:阀控式密封铅酸免维护电池额定直流输出电流(A)额定直流输出电压(V)电池额定容量(Ah)、双组电池×2设计序号智能型高频开关电源直流柜设计序号6:采用GWS人机界面触摸屏+PLC+高频开关电源模块组成的系统四、技术指标:GZDW-6系列智能高频开关电源直流屏技术参数及指标五、系统组成及特点:本系列产品由一列或一列以上柜体组成。
分别为充电柜、馈电柜及若干电池柜组成。
全套产品由新型GWS智能型人机界面触摸屏、高速高性能、高频开关电源模块及电流电压采样部分组成。
显示操作单元:GZDW-6采用新型高频开关电源系统。
操作界面直观,可方便地设置系统的运行参数及调整整流电源模块的开关机,进一步提高了系统的可靠性。
交流配电单元:采用2路交流进线方式,用户可随意接入1路或2路进线。
GZDW□系列微机监控高频开关直流电源系统技术手册(V.1)深圳市科陆电源技术有限公司深圳市科陆电子科技股份有限公司目录直流电源系统............................................................... I目录....................................................................... I 第一章系统概述....................................................... - 1 -1.1引言 (1)1.2系统型号定义及设备命名方法 (1)1.2.1 微机监控高频开关直流电源系统型号及含义........................ - 1 -1.2.2 系统内设备命名................................................ - 2 -1.3系统功能特点. (2)1.4系统环境参数 (3)1.5系统技术参数 (3)1.6系统工作原理 (3)1.7系统结构 (5)第二章高频整流模块 ................................................... - 6 -2.1概述 (6)2.2模块特点 (6)2.3工作原理 (7)2.4均流技术 (7)2.5主要技术指标 (7)2.6整流模块的型号 (8)2.7机械外形 (9)2.7.1 外形尺寸...................................................... - 9 -2.7.2 前面板........................................................ - 9 -2.7.3 后面板....................................................... - 10 -第三章监控系统 ..................................................... - 11 -3.1CL6880V2直流电源系统监控装置.. (11)3.1.1 概述......................................................... - 11 -3.1.2 性能和特点................................................... - 11 -3.1.3 机械外形..................................................... - 12 -3.1.4 CL6880V2监控显示界面及操作说明.............................. - 14 -3.2CL6887高频开关电源交流配电监控模块.. (30)3.2.1 概述......................................................... - 30 -3.2.2 性能和特点................................................... - 31 -3.2.3 机械外形..................................................... - 31 -3.3CL6888高频开关电源直流配电监控模块.. (33)3.3.1 概述......................................................... - 33 -3.3.2 性能和特点................................................... - 34 -3.3.3 机械外形..................................................... - 34 -3.4CL6881V2高频开关电源开关(量)监测模块. (36)3.4.1 概述......................................................... - 36 -3.4.2 性能和特点................................................... - 36 -3.4.3 机械外形..................................................... - 36 -第四章系统通用组件 .................................................. - 38 -4.1CL6890系列数显变送器 (38)4.1.1 概述......................................................... - 38 -GZDW微机监控高频开关直流电源系统技术手册4.1.2 型号命名..................................................... - 38 -4.1.3 产品特点..................................................... - 39 -4.1.4 产品规格..................................................... - 39 -4.1.5 性能指标..................................................... - 39 -4.1.6 接线图....................................................... - 40 -4.2CL6891系列硅链降压装置.. (40).2.1 概述.......................................................... - 40 -4.2.2 型号命名..................................................... - 40 -4.2.3 产品特点..................................................... - 40 -4.2.4 技术参数..................................................... - 41 -4.2.5 接线图及结构图............................................... - 41 -4.3CL6884型微机直流系统绝缘监测仪 (42)4.3.1 概述......................................................... - 42 -4.3.2 面板布置及说明............................................... - 43 -4.3.3 操作说明..................................................... - 48 -4.3.4 通信协议..................................................... - 51 -4.3.5 注意事项..................................................... - 55 -4.4CL6882V2蓄电池巡检采集模块. (55)4.4.1 概述......................................................... - 55 -4.4.2 功能和特点................................................... - 55 -4.4.3 工作原理..................................................... - 55 -4.4.4 技术指标..................................................... - 56 -4.4.5 机械外形..................................................... - 56 -第五章系统结构...................................................... - 57 -5.1一体柜系统.. (58)5.1.1 系统特点..................................................... - 58 -5.1.2 交流配电单元的工作原理及结构................................. - 59 -5.1.3 直流馈电单元的工作原理及结构................................. - 60 -5.1.4 一体柜内部结构............................................... - 64 -5.2组屏柜系统.. (64)5.2.1 系统特点..................................................... - 65 -5.2.2 充电柜的原理及使用说明....................................... - 65 -5.2.3 馈电柜的工作原理及使用说明................................... - 67 -5.2.4 联络柜的工作原理及使用说明................................... - 70 -5.2.5 分电柜的工作原理及使用说明................................... - 70 -附录 A 系统接线方案 ................................................ - 70 -附录 B 绝缘监测仪接线图 (80)第一章系统概述1.1 引言深圳市科陆电源技术有限公司是科陆电子集团的子公司,是主要从事功率电子变换技术、自动控制和信号防雷技术的开发与应用的公司,是一家集科研、开发、制造、销售为一体的股份制民营高科技企业。
GZDW型高频开关直流电源系统技术手册目录1、概述2、系统功能特点3、系统技术指标4、系统型号定义及配置5、系统电气原理图6、系统结构及安装7、1B02J监控单元8、1B02MK整流模块9、1B02G降压单元10、系统配电及电气安装1.概述1B02直流屏电源是我公司专为小容量系统而设计;适合小型开关站、小型用户变电站、系统采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示,对系统监控和电池自动化管理功能完善,具有与自动化系统连接四遥接口,提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择。
2.系统功能特点●适合构成38AH/220V、65AH/110V以下的系统。
●模块、监控单元和降压单元均采用带电插拔结构,安装、维护方便。
●可安装3个2.0A/220V、4.0A/110V自然冷模块。
●降压单元具有自动硅链降压功能,最大电流2A,冲击电流30A/0.5S。
●监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。
●监控器具有对电池自动管理的功能。
●提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。
●监控器实现电池电压、控母电压,控母电流、电池充放电电流、模块状态检测。
●配电单元提供2路交流输入(可选择一路PT供电)、3路馈电输出。
●PT供电时系统自动限制输出功率。
3.系统技术指标交流输入电压:220V±20% PT供电电压:100V±10%电网频率:50Hz±10% 功率因数:≥0.85输出电压范围:90V-140V连续可调(对于110V系统)180V-280V连续可调(对于220V系统)输出限流:0.2A-2.5A(单模块) 稳压精度:≤±0.5% 稳流精度:≤±0.5%纹波系数:≤±0.1% 均流度:≤5% 效率:≥93%输出过压保护:280V±2V(220V), 140V±2V(110V)绝缘电阻:≥10M 环境温度: -5℃~45℃绝缘强度:输出对地、输入对地、输入对输出施加2KVAC ,时间1min 无飞弧无闪络。
相对湿度: ≤90% 可闻噪音: ≤55Db 外形尺寸:2260X800X600(高X 宽X 深)4. 系统型号定义及配置4.1系统型号定义 4.23种规格:220V,110V,48V ;降压单元有22路交流自动切换,其中第2路交流可使用PT100V 供电,PT 供电时自动限制输出功率,确保PT 工作正常。
5. 系统电气原理图:有PT 输入,N :无PT 输入 :有降压单元,N :无降压单元:模块数 :110V 模块,B :220V 模块,C :48V 模块PT 输入交流输入6.系统结构及安装6.1统外形尺寸GZDW 型高频开关直流电源系统外形尺寸为:2260X800X600(高X 宽X 深)。
7.YN1B02J 监控单元7.1 YN1B02J 监控单元功能:a) 采用12864LCD 显示,按键操作,实现友好人机界面,工作参数、故障状态一目了然。
b) 测量功能:电池电压、控母电压、电池电流、控母电流、模块故障状态、交流故障、绝缘故障。
c) 控制功能:均浮充控制、均充电压、浮充电压、电池限流连续可调。
d) 自动管理功能:电池自动管理,如均浮充自动转换、定期均充、均充限时等。
e) 接口功能:通过RS232、RS485接口实现与自动化接口。
7.2 YN1B02J 监控单元基本原理监控单元采用单片机控制、通过A/D 采样采集系统工作参数、通过D/A 输出控制模块输出电压、输出限流;通过汉字显示LCD 显示工作参数、系统故障及设置参数;通过按键操作可设置系统工作参数、校准输出电压、显示电压;工作参数和校准参数停电不丢失。
监控单元基本原理框图如下:1)485A、485B 为监控单元RS485通讯接口;2)232RX、232TX为监控单RS232通讯接口;3)GND为通讯、数字信号地线;4)VDD为+5V电源;5)ACERR 为交流故障输入,+5V高电平有效;6)JYERR为绝缘故障输入,0V低电平有效;7)ERROUT为系统故障输出,控制信号继电器输出。
8)ERR1 – ERR3 为模块故障输入,+5V高电平有效。
9)KMI+、KMI-为控母输出电流测量输入;10)BATI+、BATI-为电池充放电电流测量输入;11)MX- 为输入、输出公共母线负端;12)KM+ 为输出控制母线正;13)BAT+ 为电池正输入;14)GNDE 为接大地。
* 出厂设定为RS232通讯方式、采用RS485通讯方式需要打开监控单元盖板、将JP1跳接到RS485上。
7.6显示界面:a)参数显示:显示电源基本工作参数包括合母电压、控母电压、控母电流、电池电流、充电方式、系统状态故障信息显示b) 菜单显示:选择参数菜单c) 控制参数:控制充电方式、均充电压、浮充电压d) 参数设置:设置电池管理参数设置合母电压报警线设置控母电压报警线e)7.77.87.8.17.8.2●“浮充”●“均充”时作为模块的输出电压;均充电压不能大于合母过压值,不能小于合母的欠压值。
●保存返回:光标移动到“保存”项,按“设置”键保存并执行控制参数修改,退回到基本信息显示页;保存数据掉电后不丢失。
●不保存返回:光标在除“保存”项任何位置,按“设置”键退回到基本信息显示页,此时控制参数修改无效,监控返回原有控制参数运行。
7.8.3参数设置说明:●电池充电限流值设置:光标移到“限流”项,按“+、-”键改变电池充电限流值,电池充电限流值限定电池最大充电电流,一般设置为0.1C10,不大于0.15C10。
●电池均浮充转换电流值设置:光标移到“转换”项,按“+、-”键改变电池均浮充转换电流值,电池均充充电电流小于此值后再充电3小时转为浮充电。
电池均浮充转换电流值一般设置为0.02C10,—0.05C10。
●定时均充时间设置:光标移到“定时”项,按“+、-”键改变定时均充时间值,电池长期处于浮充电状态,电池容量会下降,需要进行维护性均充;定时均充时间设定此时间间隔,一般为30 – 60天。
●均充限时设置:光标移到“限时”项,按“+、-”键改变均充限时值,此参数限制最长均充时间,保障电池安全,均充限时一般为15 – 20小时。
●合母过压设置:光标移到“合母过压”项,按“+、-”键改变合母过压值;合母过压作为合母输出电压过压报警门限;合母过压值220V系统不能大于320V、110V系统不能大于160V。
●合母欠压设置:光标移到“合母欠压”项,按“+、-”键改变合母欠压值;合母欠压作为合母输出电压欠压报警门限;合母欠压值220V系统不能小于180V、110V系统不能小于90V。
●控母过压设置:光标移到“控母过压”项,按“+、-”键改变控母过压值;控母过压作为控母输出电压过压报警门限;控母过压值220V系统不能大于242V、110V系统不能大于121V。
●控母欠压设置:光标移到“控母欠压”项,按“+、-”键改变控母欠压值;控母欠压作为控母输出电压欠压报警门限;控母欠压值220V系统不能小于198V、110V系统不能小于99V。
●PT供电:光标移到“PT供电”项,按“+、-”键改变PT供电的有、无状态。
●模块的有、无:光标移到相应模块序号位置,按“+、-”键改变模块有、无状态。
●通讯地址设置:光标移到“地址”项,按“+、-”键改变通讯地址;通讯地址为监控和上位机通讯的地址,设置范围为01-- 99●通讯速率设置:光标移到“速率”项,按“+、-”键改变通讯速率;通讯速率为监控和上位机通讯的速率,有1200、2400、9600三种选择。
●通讯协议的设置:光标移到“协议”项,按“+、-”键改变通讯协议;通讯协议为监控和上位机通讯的协议,有RTU、CDT、MODBUS三中选择。
●保存返回:光标移动到“保存”项,按“设置”键保存并执行设置参数修改,退回到基本信息显示页;保存数据掉电后不丢失。
●不保存返回:光标在除“保存”项任何位置,按“设置”键退回到基本信息显示页,此时设置参数修改无效,监控按原有设置参数运行。
7.8.4参数校准说明:●合母电压测量校准:光标移动到“合母电压校准”项,测量实际输出电压,按“+、-”键调整显示值为实际测量值,移动光标到“保存”位置,按“设置”键保存。
●控母电压测量校准:光标移动到“控母电压校准”项,测量实际输出电压,按“+、-”键调整显示值为实际测量值,移动光标到“保存”位置,按“设置”键保存。
●电池电流校准:光标移动到“电池电流校准”项,测量实际输出电流(要求电流大于5A),按“+、-”键调整显示值为实际测量值,移动光标到“保存”位置,按“设置”键保存。
●控母电流校准:光标移动到“控母电流校准”项,测量实际输出电流(要求电流大于5A),按“+、-”键调整显示值为实际测量值,移动光标到“保存”位置,按“设置”键保存。
●保存返回:光标移动到“保存”项,按“设置”键保存并执行设置参数修改,退回到基本信息显示页;保存数据掉电后不丢失。
●不保存返回:光标在除“保存”项任何位置,按“设置”键退回到基本信息显示页,此时校准修改无效,返回原有校准参数运行。
8、 YN1B02MK(YN1A04MK)整流模块8.1YN1B02MK(YN1A04MK)工作原理及特点整流模块的原理框图如下图所示。
