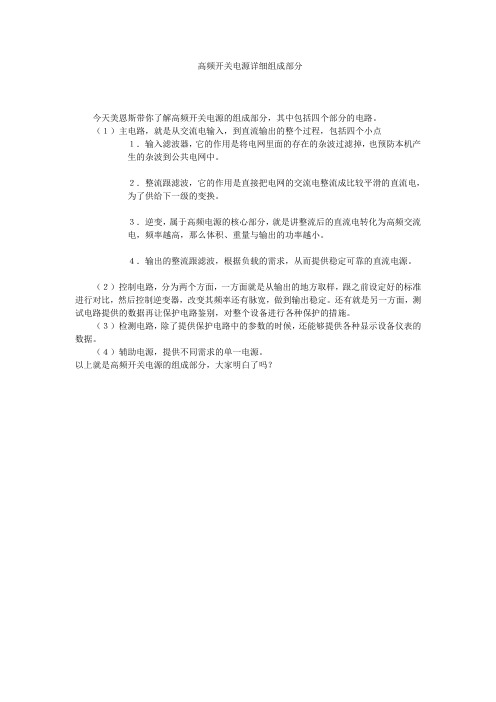

高频开关电源详细组成部分
今天美恩斯带你了解高频开关电源的组成部分，其中包括四个部分的电路。
（１）主电路，就是从交流电输入，到直流输出的整个过程，包括四个小点
１．输入滤波器，它的作用是将电网里面的存在的杂波过滤掉，也预防本机产
生的杂波到公共电网中。
２．整流跟滤波，它的作用是直接把电网的交流电整流成比较平滑的直流电，
为了供给下一级的变换。
３．逆变，属于高频电源的核心部分，就是讲整流后的直流电转化为高频交流
电，频率越高，那么体积、重量与输出的功率越小。
４．输出的整流跟滤波，根据负载的需求，从而提供稳定可靠的直流电源。
（２）控制电路，分为两个方面，一方面就是从输出的地方取样，跟之前设定好的标准进行对比，然后控制逆变器，改变其频率还有脉宽，做到输出稳定。
还有就是另一方面，测试电路提供的数据再让保护电路鉴别，对整个设备进行各种保护的措施。
（３）检测电路，除了提供保护电路中的参数的时候，还能够提供各种显示设备仪表的数据。
（４）辅助电源，提供不同需求的单一电源。
以上就是高频开关电源的组成部分，大家明白了吗？。
变电站直流电源系统介绍发布时间：2022-07-28T08:59:42.011Z 来源：《福光技术》2022年16期作者：徐洋[导读] 通信直流供电系统主要由高频开关电源、蓄电池组、直流配电、电源监控等设备组成，为通信设备提供48V直流电源。
通信直流电源系统主要为变电站内通信设备提供48V直流电源，同时也为其他保护装置、安稳装置、自动化装置等设备提供直流电源，保证变电站内信息网络、业务通道安全稳定的传输。
云南电网有限责任公司普洱供电局云南普洱 665000摘要：变电站通信电源系统是为变电站站内通信设备、保护接口装置等设备提供48V直流电源的设备。
二次直流系统是为变电站内各类二次设备、操作机构等提供220V直流电源的电源设备。
它们分别为变电站内不同设备提供所需的不同电压等级直流电源，是保证变电站设备运行不可缺少的动力来源。
一体化电源是将220V与48V电源集成后的直流电源系统，在新建变电站用得到推广运用。
关键词：通信直流电源二次直流系统一体化电源1通信直流电源系统1、通信直流电源系统简介通信直流供电系统主要由高频开关电源、蓄电池组、直流配电、电源监控等设备组成，为通信设备提供48V直流电源。
通信直流电源系统主要为变电站内通信设备提供48V直流电源，同时也为其他保护装置、安稳装置、自动化装置等设备提供直流电源，保证变电站内信息网络、业务通道安全稳定的传输。
通信直流电源的核心是整流模块，通过整流模块将220V交流电源整流成稳定的48V直流电源供给通信设备使用。
因此在配置整流模块时需要有冗余配置。
按照《南方电源通信电源技术规范》，电源整流模块应满足M+N冗余配置，其中N中主用,N≤10时，1只备用，N＞10时，每10只备用1只。
整流模块数量应不少于3只。
通信直流电源系统供电来源是变电站内380V站用交流电源，两路来自不同站用电系统的电源同时为其供电，保证一路交流输入中断后可有另一路交流为其供电，同时其配备有48V蓄电池组，在发生交流电源全部中断时，蓄电池组也会继续供电，保证48V直流供电的持续稳定，因此也可称为不间断电源。
高频开关通信电源系统是一种智能型无人值守式组合电源系统,采用国际上先进的整流器变换技术,可广泛应用于各种交换设备,微波通信,移动机站和光纤传输等通信领域中,也可用在电力通信等领域。
现将高频开关通信电源系统的主要组成部分:交流配电单元、整流器单元、直流配电单元,监控单元及蓄电池组单元逐一介绍,包括其日常维护,故障处理时所注意的事项等。
1 交流配电单元交流配电单元完成市电的接入和切换,给整流器提供交流电源,为监控单元提供交流电压和电流的采样输出,同时具有交流备用输出和防雷功能。
交流配电单元工作原理如图1所示。
2 整流器单元高频开关整流器由两级电路组成:前级PFC功率因数校正,后级DC/DC功率变换。
输入电路包括输入EMA、缓启动、浪涌雷击防护整流和输入浪涌电流限制电路,使开关整流器具有较小的开机浪涌电流和较好的电磁兼容性。
整流后直接进入前级功率因数校正电路,功率因数效正主电路为Boost电路,控制采用平均电流控制方式,输入端的功率因数接近1,谐波电图1 交流配电单元流小于10%,满足相应的国际标准。
主二极管零电流关断,主开关管零电流开通,功率器件工作应力较小。
提高了系统的功率和可靠性,同时使系统具有良好的电磁兼容性。
功率因数校正电路的另一个功能是对输入电压进行预调整,输出一个稳定的410V直流电压。
这样有利于后级DC/DC优化设计,使系统具有良好的源效应。
后级直流/直流功率变换电路采用双管正激加无损吸收电路。
电路简洁可靠。
开关管无直通危险。
无损吸收减小了开关管关断时的电压应力,输出端具有较小的电磁干扰。
高频开关整流器采用电流型控制芯片,具有快速响应,对使用不当或负载故障造成的输出短路提供快速的保护。
热插拔技术的采用可使整流器在不关断电源的情况下就可以即插即用,大大缩短开关整流器的平均维修间隔时间(MTTR),提高了系统的可维护性和可靠性。
内部具有交流输入过压、欠压检测和保护、输出过压、限流、过流保护、风扇堵转关机保护,机内散热器过热保护以及辅助电源故障告警等。
直流电与高频开关电源单项选择1高频开关电源之所以称为高频，是因为它（B-直流-直流变换电路)电路工作在高于工频几百至上千倍的频率范围上.A-整流电路，B-直流-直流变换电路，C-输入滤波，D—输出滤波2’—48V直流供电系统要求全程压降不高于3。
2V,计算供电系统的全程压降是由（D-蓄电池组输出端)为起点,至负载端整个配电回路的压降。
A-开关电源输出端,B-配电回路输出端,C—列头柜配电回路输出端，D—蓄电池组输出端3一级配电直流保护熔丝的额定电流值应不大于设计负载电流或实际最大负载电流的（A—2）倍.A—2,B-3，C-4,D-54各专业机房直流配电总配电保护熔丝的额定电流应不大于最大负载电流的（D-2。
5)。
A—1，B—1.5，C-2,D—2.55检验高频开关电源整流模块的负载不平衡度(均流)不宜在负载率低于（C-30%）的时候测量。
A—10％,B—20％，C—30％，D-40%6关于直流配电系统设计中熔断器与空气开关的选择,不正确的是：（B—熔断器持续运行可靠性低于空气开关)A—熔断器短路熔断时间大于空气开关短路保护瞬间动作时间,B-熔断器持续运行可靠性低于空气开关，C-空气开关易于安装\更换，D-熔断器过载能力高于空气开关7高频开关电源的主电路是(C-DC—DC变换）。
A—工频整流，B—滤波,C—DC—DC变换,D—EMI8直流供电系统的直流负载为800A时，供电回路接头压降应≤（D—40)mV.A-3,B—5,C—20,D-409高频开关电源的一次下电功能的作用是(C—切断部分次要负载）A—避免蓄电池组过放电,B-保护整流器，C—切断部分次要负载,延长重要负载的后备时间,D-发出电池电压低告警10高频开关电源的二次下电功能的作用是（A—避免蓄电池组过放电)A—避免蓄电池组过放电，B-保护整流器，C-切断部分次要负载,延长重要负载的后备时间,D—发出电池电压低告警11涉及一级干线、国际出口局及其他重要枢纽局等可能影响全程全网业务的电源割接，必须报(D—集团公司相关部门）审批A—县分公司相关部门,B-市公司相关部门，C—省公司相关部门,D-集团公司相关部门12维护规程规定高频开关电源的有效使用年限为（C-10）年？A-5，B—8,C-10，D—1213通信网络使用的变流设备主要包括：相控整流器、(B—开关整流器）、变换器和逆变器.A—UPS,B-开关整流器,C—柴油发电机组,D-蓄电池组14通信局(站）要合理设计主电源设备的容量，维护规程规定：开关电源各整流模块器不宜工作在(B—20%）负载以下A—10%,B-20％,C—30％，D-40％15行业标准规定，高频开关电源应能在（A-—5℃～40℃）环境温度范围内正常工作A--5℃~40℃,B-5℃～40℃，C—-5℃~30℃,D—5℃~30℃16高频开关电源正常工作的交流输入波动范围为额定值的（B-85％～110％)A—80％～110％,B—85%～110％,C—80％～120％，D-85％～120％17高频开关电源系统的交流输入过压保护值的设定不应低于额定电压值的（C—115%)A-105%，B—110%，C—115%，D-120％18高频开关电源系统的交流输入欠压保护电压的设定不应高于额定电压值的(B—80%)。
介绍GZDW型智能高频开关直流电源系统组成及工作原理和它的运行与维护；在运行与维护中常见故障的处理。
1 、引言在变电站中，直流电源是核心，为断路器分合闸及二次回路中的仪表、继电保护和事故照明等提供直流电源，它的重要性就可想而知了，它就相当于是变电站整个二次系统的心脏，为二次系统的正常运行提供动力。
但是很多二次技术人员都只对变电站的保护回路及控制回路等比较重视而对为继电保护回路提供能量的直流系统的重要性就忽视了。
平时维护一般只是进行一些简单的蓄电池电压测试和绝缘监视等。
这就使直流系统往往运行在不可控的状态，这是相当危险的。
下面简单谈一下直流系统的组成及工作原理和它的运行与维护。
2 、典型GZDW直流系统的组成及工作原理直流系统主要由充电模块、控制单元、直流馈电单元（合闸回路、控制回路、保护回路、信号回路、公用回路以及事故照明回路等）、降压单元、绝缘监测、蓄电池组等组成。
其中最主要的设备就是充电模块和蓄电池组。
近年来，随着电力技术的发展，高频开关模块型充电装置已逐步取代相控型充电装置，而阀控式密封铅酸蓄电池已逐步取代固定型铅酸蓄电池。
电力系统现在使用的高频开关电源整流系统比较老式直流系统的最大区别是模块化配置，比如GZDW型智能高频开关直流电源系统根据功能可划分为高频开关整流模块、监控模块、配电监控模块、调压硅链模块、绝缘监测模块、交流配电单元、蓄电池监测仪、蓄电池组、馈电单元几部分。
图1 系统原理框图请登陆:输配电设备网浏览更多信息图1 系统原理框图下面简单分析各个部分的工作原理和功能。
交流配电单元:直流系统一般都有两路交流电输入，正常时交流电输入切换开关置于“自动”位置，1路工作，2路备用，交流电经交流输入空气开关、交流接触器、避雷器等送至各个充电模块。
高频开关充电模块：三相三线交流电380V AC经三相整流桥整流后变成脉动的直流，在滤波电容和电感组成的LC滤波电路的作用下，输出约520VDC（2.34X220）左右的直流电压，再逆变为高频电压并整流为40KHZ的高频脉宽调制脉冲电压波，最后经过高频整流，滤波后变为220VDC的直流电压，经隔离二极管隔离后输出，一方面给蓄电池充电，另一方面给直流负载提供正常工作电流。
直流电与高频开关电源单项选择1高频开关电源之所以称为高频，是因为它(B-直流-直流变换电路)电路工作在高于工频几百至上千倍的频率范围上。
A-整流电路,B-直流-直流变换电路,C-输入滤波,D-输出滤波2'-48V直流供电系统要求全程压降不高于3.2V，计算供电系统的全程压降是由(D-蓄电池组输出端)为起点，至负载端整个配电回路的压降。
A-开关电源输出端,B-配电回路输出端,C-列头柜配电回路输出端,D-蓄电池组输出端3一级配电直流保护熔丝的额定电流值应不大于设计负载电流或实际最大负载电流的(A-2)倍。
A-2,B-3,C-4,D-5 4各专业机房直流配电总配电保护熔丝的额定电流应不大于最大负载电流的(D-2.5)。
A-1,B-1.5,C-2,D-2.5 5检验高频开关电源整流模块的负载不平衡度(均流)不宜在负载率低于(C-30%)的时候测量。
A-10%,B-20%,C-30%,D-40%6关于直流配电系统设计中熔断器与空气开关的选择,不正确的是：(B-熔断器持续运行可靠性低于空气开关)A-熔断器短路熔断时间大于空气开关短路保护瞬间动作时间,B-熔断器持续运行可靠性低于空气开关,C-空气开关易于安装\更换,D-熔断器过载能力高于空气开关7高频开关电源的主电路是(C-DC-DC变换)。
A-工频整流,B-滤波,C-DC-DC变换,D-EMI 8直流供电系统的直流负载为800A时，供电回路接头压降应≤(D-40)mV。
