变电站土建设计5.土建部分5.1基础资料5.1.1所区场地概述所址位于北侧和东侧有小溪流过，南北狭长，地势北高南低向南倾斜，东面有旱地一块。

植皮较厚，场地大部分为桑地，小部分为旱地，场地内有10kV线路一条、架空通讯线三条和坟墓一座需搬迁。

生活及消防用水可深井取水。

所址场地开阔，为桑地，场地自然标高269.75m～281.04m，场地设计标高取276m5.1.2所址所在地的原始资料(1)工程地质所址区地层主要为第四系坡残积地层。

自上而下主要土层分层如下：①层粉质粘土：黄褐色，湿--稍湿，可塑--硬塑，含有铁锰质斑点，混有卵石和砾石，层厚2.0~3.0m。

主要分布于南部旱地。

重度γ= 18.5 kN/m3;承载力特征值 fak=140--160kPa。

②层坡积粉质粘土：黄褐色，稍湿，硬塑，含有铁锰质斑点，混碎石，层厚 1.0~2.0m。

主要分布于北部残丘表部。

重度γ= 18.5 kN/m3;承载力特征值 fak=160--200kPa。

③层凝灰岩：灰黄色，黄褐色，强风化，节理裂隙发育。

分布于整个所址的下部。

重度γ= 22.5 kN/m3，承载力特征值 fak=300kPa。

所址场地土工程性质较好，可作所内建筑物的天然地基持力层，但所址范围内地形有一定高差，预计场地最大填高约3-4米。

开山后人工边坡高约3-5米。

(2)所址稳定性和适宜性根据实地调查勘察及区域交，所址附近无文物古迹、军事设施，无明显大气污染原，适合建造变电所。

(3)水文地质条件所址场地为第四系坡残积地层和基岩，地下水类型以第四系孔隙潜水为主，受大气降水和地表水补给，以地表蒸发排泄为主。

地下水位埋深3-5m，地下水位随季节变化较大，预计地下水位变化幅度在2-3米左右。

根据区域水文地质资料，地下水对钢筋混凝土无腐蚀性，地下水对钢结构有弱腐蚀性。

2.水文气象本工程所在区域属亚热带季风气候，受沿海季风影响，呈现冬冷夏热，四季分明特征。

年平均气温为17.2℃，年最高气温41.0℃，年最底气温-10.3℃，年最多雷电日69天年平均雷电日46.7天年最大风速30m/s。

500kV变电站土建工程施工组织设计

500kV变电站土建工程施工组织设计

目次1工程概况和特点1.1 工程简述1。

2 工程性质及特点1.3 工程规模1。

4 工期要求1。

5 布置形式1。

6 工程涉及的主要单位1。

7 施工依据及内容2 施工现场组织机构2.1 施工现场组织机构2。

2 施工现场组织原则2。

3 项目管理机构人员及部门职责3施工现场平面布置3.1 施工现场总体平面布置3。

2 施工现场临时用电、临时用水总体布置3。

3 施工现场消防总体布置4 施工方案4.1 施工技术和资料准备4。

2 材料准备4.3 施工机具及基本设施配置准备4。

4 施工力量配置4.5 施工工序总体安排4.6 主要工序和特殊工序的施工方法4。

7 工程成本的控制措施5工期及施工进度计划5。

1 工期规划5。

2 施工进度计划网络图5.3 工程综合进度保证措施5.4 主要施工设备及材料供应计划5.5 设计图纸交付计划6 物资管理6.1 物资供应的分类6.2 物资的交接6.3 开箱检查工作6。

4 物资入库管理7 质量管理目标、质量保证体系及技术组织措施7。

1 质量目标、管理组织机构及职责7。

2 质量管理措施7。

3 质量体系及管理方针7。

4 质量管理及检验的标准7.5 质量保修承诺7。

6 质量保证技术措施8安全管理8.1 安全目标承诺8.2 安全管理组织机构8.3 安全管理主要职责8。

4 安全管理制度及方法8.5 安全组织技术措施8。

6 重要施工方案及特殊施工工序的安全过程控制9 环境保护及安全文明施工9.1 文明施工和环境保护目标9。

2 环境因素分析及控制措施9。

3 加强施工管理、严格保护环境9.4 安全文明施工目标、组织机构9。

5 安全文明施工实施方案9。

6 文明施工考核、管理方法10 档案、信息管理10.1职责、范围10。

2档案信息归属流向及期限10.3档案信息制作整理要求10。

4 竣工图的编制要求10。

5档案移交期限11 附图、表11。

1 施工平面布置图11。

2 施工进度计划表1 工程概况和特点1。

1 工程概况1。

变电站土建课件

变电站土建课件

二、施工试验报告或检测报告
1.混凝土试块强度报告 2.混凝土试块抗渗、抗冻试验报告 3.混凝土强度合格判定及分析 4.混凝土、砂浆配合比试验报告 5.砂浆试块试验报告
6.焊接试验及钢筋接头模拟焊接试验报告
7.钢结构摩擦面的抗滑移系数及高强度螺栓连接副 的试验报告
8.土方回填的试验报告
9.地基处理的试验报告
6、道路
•路面和室外地面平整密实，无缺损、裂缝、脱皮和起砂 等现象
混凝土路面和室外地面接缝平直，伸缩缝位置、宽度和 填缝符合规定 •道路的道牙石(侧石、缘石)完整、无破损，线条顺直、 弧度自然，安装稳固、勾缝美观 •路面和地面无积水、损坏、污染 •道路表面平整度偏差≤10mm •道路宽度偏差≤1B％(B为路宽）
工程质量验评记录检查常见问题：
1.工程项目验评范围划分表有误。如单位工程划分过大 或过细。 2. 分部工程质量验评记录内容不全。如主体分部缺少主 体结构检测报告等、观感评分缺少足够的依据（国优条 款）。 3.检验批工程质量验评记录填写不规范。如：不及时、 不量化、简述过简、结论含糊等。 4. 验收责任人不清楚：
4、砌筑工程
•清水墙组砌方法正确、表面灰缝饱满，墙体无通缝、瞎 缝、裂缝、透亮、游丁走缝
•清水墙面无污染、泛碱，勾缝均匀、光滑、顺直、深浅 一致
•清水墙砌体的砌筑灰缝应横平竖直、厚薄均匀，水平灰 缝厚度宜为10 mm，但不应小于8 mm，也不应大于12
mm •挡土墙的泄水孔设计无规定时，泄水孔应均匀设置，在 每米高度上间隔2m左右设置一个泄水孔
架眼、砌体灰缝 •变压器、高抗油坑鹅卵石尺寸满足规范要求：
粒径50-80mm，厚度大于250mm，上部预留空间高 度大于250mm。无杂物泥块淤积堵塞。 •自流平地坪平整、色泽均匀、边缘整齐、无裂缝

110kV变电站土建施工组织设计

110kV变电站土建施工组织设计

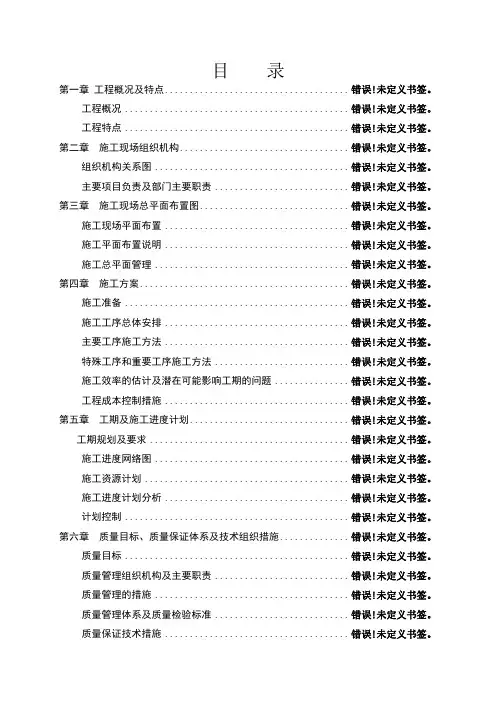

1：期规划及要求6.1质量目标6.2质量管理组织机构及主要职责 6.3质量管理的措施第一章 工程概况及特点1.1 1.2 第二章 施工现场组织机构2.1组织机构关系图 2.2主要项U 负责及部门主要职责 第三章施工现场总平面布置图3.1施丄现场平面布置 3.2施工平面布置说明 33施丄总平面管理 第四章施工方案 104.1施丄准备 10 4.2施工工序总体安排 13 43上要工序施工方法14 4.4特殊丄序和重要工序施丄方法35 4.5 施工效率的估计及潜在可能影响工期的问题 37 4.6 匸程成本控制措施37 第五章 工期及施工进度计划 3939 5.2 施工进度网络图 39 5.3施丄资源讣划 40 5.4施工进度计划分析 41 5.5计划控制42 第六章质量U 标、质量保证体系及技术组织措施44476.4质量管理体系及质量检验标准6.5质量保证技术措施第七章、安全目标、安全保证体系及技术组织描施587.1安全管理日标587.2安全管理组织机构及主要职责5873安全管理制度及办法62 1A安全组织技术措施697.5重要施丄方案和特殊施丄工序的安全过程控制72 第八章环境保护及文明施工778.1环境保护778.2加强施丄管理，严格保护环境7883 文明施工U标、组织机构和实施方案818.4 文明施工考核、管理办法84 第九章il•划、统讣和信息管理869.1 讣划、统计报表的编制与传递869.2 信息管理86附件1：施工总平面布置图附件2：施工进度计划5254第一章工程概况及特点1.1工程概况MOkV盘古变电站位于梅州市，建设单位是广东电网公司梅州供电局，设计单位是广东先达电业股份有限公司勘察设讣分公司，资金来源是贷款，本工程计划于2009 年10月1日开工，2010年5月30日竣工投产，本工程质量应满足国家施工及验收规范要求，达到合格及以上。

1.1.2工程规模及施工承包方式建设规模为:新建llOkV变电站一座及配套设备，主变两台，总占地面积约3962 nV,布置有电气综合楼一座，三层框架结构，跨度为19・5m,长度51m,建筑面积基底约758.8 nf.建筑面积217336 m^；事故油池为地下混凝土结构。

Kv变电站土建部分施工组织设计

Kv变电站土建部分施工组织设计

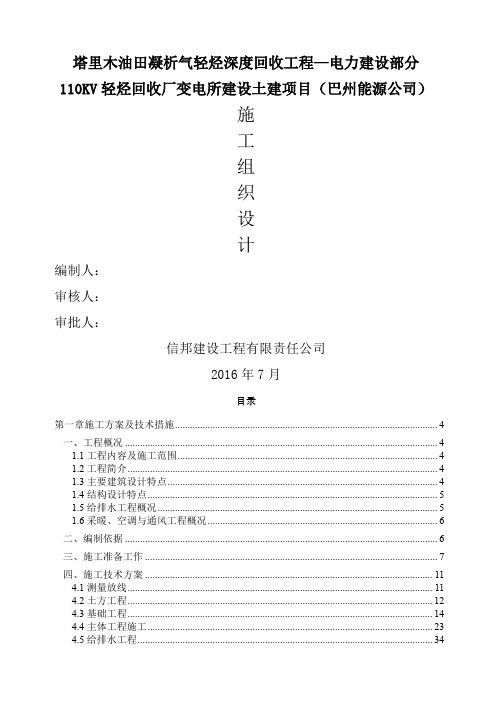

塔里木油田凝析气轻烃深度回收工程—电力建设部分110KV轻烃回收厂变电所建设土建项目（巴州能源公司）施工组织设计编制人：审核人：审批人：信邦建设工程有限责任公司2016年7月目录第一章施工方案及技术措施 (4)一、工程概况 (4)1.1工程内容及施工范围 (4)1.2工程简介 (4)1.3主要建筑设计特点 (4)1.4结构设计特点 (5)1.5给排水工程概况 (5)1.6采暖、空调与通风工程概况 (6)二、编制依据 (6)三、施工准备工作 (7)四、施工技术方案 (11)4.1测量放线 (11)4.2土方工程 (12)4.3基础工程 (14)4.4主体工程施工 (23)4.5给排水工程 (34)4.7通风空调工程 (41)4.8装饰装修工程 (46)4.9室外工程 (54)第二章质量保证措施和创优计划 (55)2.1质量保证体系及质量检查制度 (55)2.2质量保证措施的创优计划 (57)2.3工程质量予、过、决控制 (58)2.4材料采购质量保证措施 (60)2.5质量检验控制 (60)2.6质评资料的整理 (61)2.7满足国家验收合格标准 (62)2.8质量控制流程图 (62)第三章施工进度计划与资源计划 (63)3.1施工进度计划 (63)3.2计划说明 (63)3.３施工进度、施工工期保证措施 (63)5第四章施工安全措施计划 (66)4.1安全管理机构 (66)4.2安全保证措施 (67)4.3HSE管理组织机构职责 (73)第五章文明施工措施计划 (75)５.1文明施工管理机构 (75)5.2文明施工管理措施 (76)第六章施工场地治安保卫计划 (77)6.1治安联防方案 (77)6.2重大节假日安全保卫方案 (78)6.3治安保卫制度 (78)6.4工地门卫制度 (79)第七章施工环保措施计划 (79)1、环保管理体系架构图 (80)2、环境保护措施 (80)第八章施工平面布置与管理 (81)第九章项目组织管理机构 (82)9.1项目组织管理机构图 (82)9.2项目管理机构组成表 (83)9.3项目部职能分工及职责表 (84)第十章廉政管理体系及保证措施 (85)10.1廉政管理体系图 (86)10.2廉政管理保证措施 (87)附件一：施工进度计划表 (88)附件二：施工时间安排表 (89)附件三：施工平面布置图 (90)第一章施工方案及技术措施一、工程概况1.1工程内容及施工范围塔里木油田凝析气轻烃深度回收工程轻烃回收厂的负荷等级为二级，负荷约为32.0MVA，为满足厂区所有供电需求，建设轻烃回收厂110KV变电所，初期供电方案由草湖110KV变电站扩建1回110KV间隔，引接一回110KV电源至轻烃回收厂，待塔河220KV 变电站建成之后，由塔河220KV变电站引接两回110KV电源为轻烃回收厂110KV变电站供电。

变电站土建课件

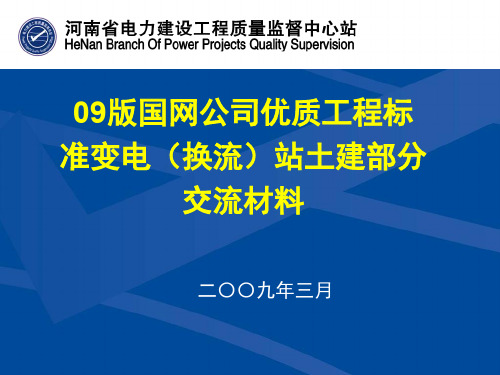

09版国网公司优质工程标 准变电（换流）站土建部分
交流材料
二〇〇九年三月
变电（换流）站工程施工质量工艺与 检查考核项目及评分标准库结构共分两大 部分：
考核项目
第一部分 施工过程质量控制
与检测资料
第二部分 现场实物质量
检查项目
第一部分 施工过程质量控制
与检测资料
1、主要原材料、主设 备出厂资料及试验资料
二、施工试验报告或检测报告
1.混凝土试块强度报告 2.混凝土试块抗渗、抗冻试验报告 3.混凝土强度合格判定及分析 4.混凝土、砂浆配合比试验报告 5.砂浆试块试验报告
6.焊接试验及钢筋接头模拟焊接试验报告
7.钢结构摩擦面的抗滑移系数及高强度螺栓连接副 的试验报告
8.土方回填的试验报告
9.地基处理的试验报告
本部分检查方式或注意事项：
抽查一个单位工程，一般抽查主控楼 如两个人同时检查土建资料，建议检查项目相 对固定（便于同一尺度、同一标准）
（图片链接？）
18、建筑电气安装工程 171、6、通给风排与水空、调消工防程及 15采、暖梯工子程、栏杆、
第二部分：
14平、台室工内程地面、楼面工程 13、防水工程 12、涂饰工程 11、饰面板(砖)工程 10、吊顶工程 9、门窗工程 8、抹灰工程 7、围墙 6、道路 5、电缆沟道、盖板 4、砌筑工程 3、钢结构工程 2、混凝土工程 1、建构物基础的沉降控制 0、土建部分通用条款
安全和功能性控制资料及记录常见问题：
1.资料不全。 如：建筑物垂直度、标高、全高测量记录；排水管道
通球试验记录；蓄水记录等 2.沉降观测记录不规范。
建（构）筑物沉降观测成果应有：观测方案、观测 记录、沉降曲线、成果分析
GB50056-2007《工程测量规范》：大中型或重要建 筑物、构筑物，在工程设计时，应对变形测量统筹安排。 施工开始时，即进行变形测量。

110kV盘古变电站土建施工组织设计

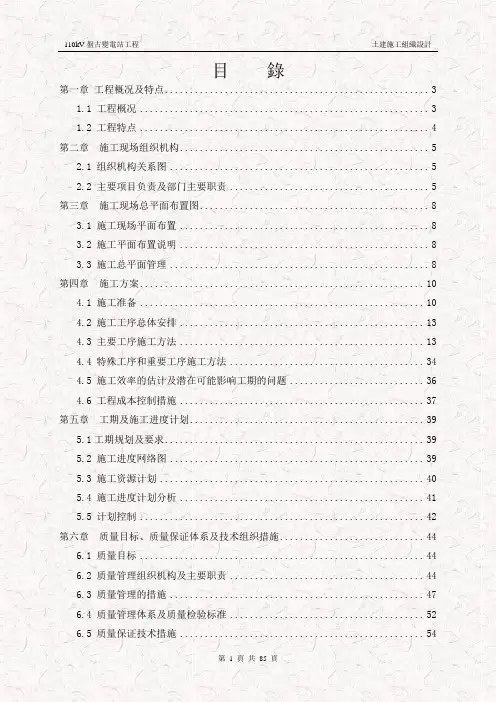

目錄第一章工程概况及特点 (3)1.1 工程概况 (3)1.2 工程特点 (4)第二章施工现场组织机构 (5)2.1 组织机构关系图 (5)2.2 主要项目负责及部门主要职责 (5)第三章施工现场总平面布置图 (8)3.1 施工现场平面布置 (8)3.2 施工平面布置说明 (8)3.3 施工总平面管理 (8)第四章施工方案 (10)4.1 施工准备 (10)4.2 施工工序总体安排 (13)4.3 主要工序施工方法 (13)4.4 特殊工序和重要工序施工方法 (34)4.5 施工效率的估计及潜在可能影响工期的问题 (36)4.6 工程成本控制措施 (37)第五章工期及施工进度计划 (39)5.1工期规划及要求 (39)5.2 施工进度网络图 (39)5.3 施工资源计划 (40)5.4 施工进度计划分析 (41)5.5 计划控制 (42)第六章质量目标、质量保证体系及技术组织措施 (44)6.1 质量目标 (44)6.2 质量管理组织机构及主要职责 (44)6.3 质量管理的措施 (47)6.4 质量管理体系及质量检验标准 (52)6.5 质量保证技术措施 (54)第七章、安全目标、安全保证体系及技术组织措施 (57)7.1 安全管理目标 (57)7.2 安全管理组织机构及主要职责 (57)7.3 安全管理制度及办法 (61)7.4 安全组织技术措施 (68)7.5 重要施工方案和特殊施工工序的安全过程控制 (70)第八章环境保护及文明施工 (75)8.1 环境保护 (75)8.2 加强施工管理，严格保护环境 (76)8.3 文明施工目标、组织机构和实施方案 (79)8.4 文明施工考核、管理办法 (82)第九章计划、统计和信息管理 (83)9.1 计划、统计报表的编制与传递 (83)9.2 信息管理 (83)附件1：施工總平面佈置圖附件2：施工進度計畫第一章工程概況及特點1.1工程概況1.1.1工程簡述110kV盤古變電站位於梅州市，建設單位是廣東電網公司梅州供電局，設計單位是廣東先達電業股份有限公司勘察設計分公司，資金來源是貸款，本工程計畫於2009年10月1日開工，2010年5月30日竣工投產，本工程品質應滿足國家施工及驗收規範要求，達到合格及以上。
