-用尺规作图(作线段的垂直平分线)

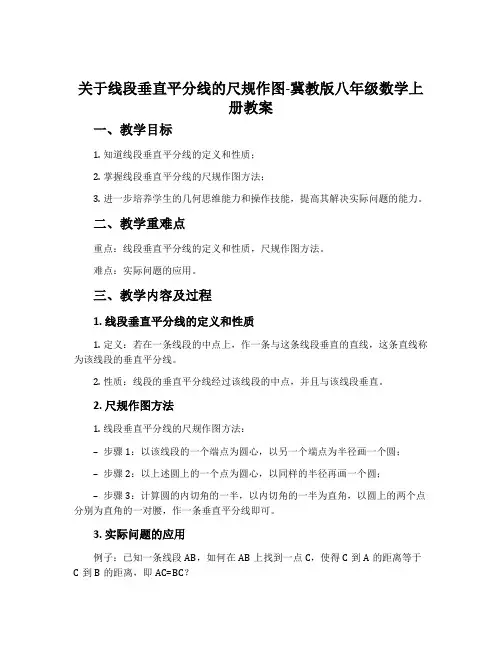

关于线段垂直平分线的尺规作图-冀教版八年级数学上册教案一、教学目标1.知道线段垂直平分线的定义和性质；2.掌握线段垂直平分线的尺规作图方法；3.进一步培养学生的几何思维能力和操作技能，提高其解决实际问题的能力。

二、教学重难点重点：线段垂直平分线的定义和性质，尺规作图方法。

难点：实际问题的应用。

三、教学内容及过程1. 线段垂直平分线的定义和性质1.定义：若在一条线段的中点上，作一条与这条线段垂直的直线，这条直线称为该线段的垂直平分线。

2.性质：线段的垂直平分线经过该线段的中点，并且与该线段垂直。

2. 尺规作图方法1.线段垂直平分线的尺规作图方法：–步骤1：以该线段的一个端点为圆心，以另一个端点为半径画一个圆；–步骤2：以上述圆上的一个点为圆心，以同样的半径再画一个圆；–步骤3：计算圆的内切角的一半，以内切角的一半为直角，以圆上的两个点分别为直角的一对腰，作一条垂直平分线即可。

3. 实际问题的应用例子：已知一条线段AB，如何在AB上找到一点C，使得C到A的距离等于C到B的距离，即AC=BC？解法：根据线段垂直平分线的定义和性质，线段AB的中垂线上的所有点都满足AC=BC的条件，因此，可以尺规作图找到AB的中点D，然后在中点D上作垂直平分线，垂直平分线与AB的交点就是满足条件的点C。

4. 总结与反思通过这一节课的学习，同学们学会了线段垂直平分线的定义和性质，并掌握了尺规作图的方法。

在实际问题的应用中，同学们积极思考，勇于挑战，不断探索，取得了很好的效果。

同时，在教学过程中，老师注重启发式教学，引导学生自主发现，这样既能增强学生的兴趣，又能提高他们的自主学习和解决问题的能力。

线段的垂直平分线知识要点分析1. 线段垂直平分线性质定理及判定定理线段垂直平分线上的点到这条线段两个端点的距离相等。

(这个结论是经常用来证明两条线段相等的根据之一.)到一条线段两个端点距离相等的点在这条线段的垂直平分线上。

2. 三角形三条边的垂直平分线定理三角形三条边的垂直平分线相交于一点，并且这一点到三个顶点的距离相等。

(这是一个证明三条直线交于一点的证明根据.)3. 尺规作图尺规作图的概念：只用没有刻度的直尺和圆规进行作图，称尺规作图。

能写出尺规作图的步骤作已知线段的垂直平分线已知底边及底边上的高，求作一个等腰三角形。

【典型例题】考点一：线段垂直平分线性质定理和判定定理例1. 如图，A、B表示两个仓库，要在A、B一侧的河岸边建造一个码头，使它到两个仓库的距离相等，码头应建在什么位置？例2、已知：如图，直线MN⊥AB，垂足是C，且AC=BC，P是MN上的点. 求证：PA=PB.想一想：你能写出这个定理的逆命题吗？它是真命题吗？如果是，请你证明它。

这个定理的逆命题：到一条线段两个端点距离相等的点在这条线段的垂直平分线上证明：取AB的中点C，过PC作直线.APBC21这个结论是经常用来证明点在直线上(或直线经过某一点)的根据之一.考点二：尺规作图例3、用尺规作线段的垂直平分线已知：线段AB（如图）. A B求作：线段AB的垂直平分线.现在同学们会作一条已知线段的垂直平分线了，那么你能作出一个三角形的三边的垂直平分线吗？如果能，请试一试观察一下三角形三条边的垂直平分线交于一点吗？如果交于一点，你能证明出来吗？例4、已知：在△ABC中，设AB、BC的垂直平分线交于点P，连接AP，BP，CP.求证：P点在AC的垂直平分线上.这就是我们今天学习的又一个定理三角形三条边的垂直平分线相交于一点，并且这一点到三个顶点的距离相等。

例5、边及底边上的高，求作等腰三角形.已知：线段a、h求作：△ABC，使AB=AC，BC=a，高AD=h(先分析,作出示意图形,再按要求去作图.)考点三：三角形三条边的垂直平分线的性质例6. 已知：△ABC中，AB=AC，AD是BC边上的一条中线，AB的垂直平分线交AD于O求证：OA=OB=OC.严格性之于数学家,犹如道德之于人.证明的规范性在于：条理清晰，因果相应,言必有据.这是证明者谨记和遵循的原则 一、选择题1、如果一个三角形两边的垂直平分线的交点在第三边上，那么这个三角形是（ ）A. 直角三角形B. 锐角三角形C. 钝角三角形D. 不能确定*2、已知，如图，在△ABC 中，OB 和OC 分别平分∠ABC 和∠ACB ，过O 作DE ∥BC ，分别交AB 、AC于点D 、E ，若BD+CE ＝5，则线段DE 的长为 （ ）A. 5 B. 6 C. 7D. 82题图 3题图3、如图所示，有A 、B 、C 三个居民小区的位置成三角形，现决定在三个小区之间建一个购物超市，使超市到三个小区的距离相等，则超市应建在（ ）A 、AB 、BC 两边高线的交点处B 、AC 、BC 两边中线的交点处C 、AC 、BC 两边垂直平分线的交点处D 、∠A 、∠B 的平分线交点处 二、填空题4、如图所示，△ABC 中，∠C=90°，DE 是AB的中垂线，AB=2AC ，BC=18cm ，则BE 的长度为4题图 7题图*5、锐角△ABC 中，∠A=60°，AB ，AC 两边的垂直平分线交于点O ，则∠BOC 的度数是 __________。

尺规作图做垂线的做法
用尺规做垂线的步骤如下：
1、用尺规作一条直线，在直线上任取两点A、B（A、B 不重合）。

2、分别以A、B两点为圆心，以大于AB长的一半为半径做两个等圆，得到两个交点C、D，且两个交点C、D到A、B等距（它们都是两个等圆的半径是相等的）。

3、连接这两个交点C和D两个交点的连线CD即为垂线（到线段两端点距离相等的点在这条线段的垂直平分线上这两点的连线为这条线段的垂直平分线，即垂直）。

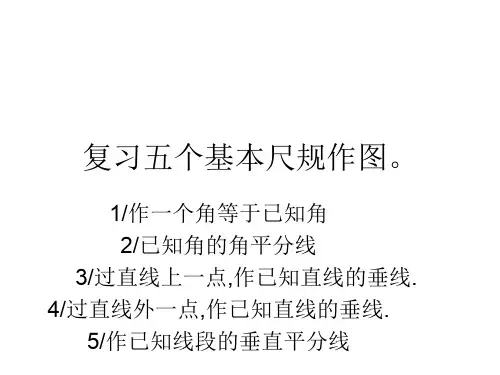

尺规作图基本方法，以下是尺规作图中可用的基本方法，也称为作图公法，任何尺规作图的步骤均可分解为以下五种方法：
1、通过两个已知点可作一直线。

2、已知圆心和半径可作一个圆。

3、若两已知直线相交，可求其交点。

4、若已知直线和一已知圆相交，可求其交点。

5、若两已知圆相交，可求其交点。

16.2线段的垂直平分线（三）—尺规作图教学设计说明一、内容和内容解析；本节课是冀教版义务教育课程标准教科书八年级上册第十六章《轴对称和中心对称》的第二节的第三课时，是在学习了线段的垂直平分线的性质定理及其逆定理之后，探究如何使用直尺和圆规作线段的垂直平分线；在掌握了基本做法后，再来探究如何运用作线段的垂直平分线的方法过一个点作已知线段的垂线；并以作线段的垂直平分线为载体提高学生尺规作图的能力．因而探究如何使用直尺和圆规作线段的垂直平分线是本节课内容的核心所在．也是线段的垂直平分线的性质定理及其逆定理学习的一种延续，是这两条定理的一种应用．其目的是加深对线段的垂直平分线的性质定理及其逆定理的理解；同时本节课探究作图的思维方式及作图的步骤和方法又是对下一节研究角平分线又是对下一节利用尺规作一个角的平分线的铺垫，起着承上启下的作用．是轴对称的重要组成部分．所以本节课的教学重点是探究如何使用直尺和圆规作线段的垂直平分线．二、目标和目标解析：1．让学生亲身经历用直尺和圆规作线段的垂直平分线和过一点作已知直线垂线的探究过程；使学生熟练掌握作线段的垂直平分线，过一点作已知直线垂线的两种基本作图；2．培养学生运用简练、准确的语言表达作图方法与步骤的能力；3．培养学生使用“执果索因”的方法探究问题的能力和发展学生的逻辑思维；在实际动手操作中体验几何探究的乐趣，培养学生科学的学习态度．三、教学问题诊断分析：学生在本节课之前已经学习了全等三角形的知识，在本章还学习了线段的垂直平分线性质定理及逆定理，已经具备了用尺规作线段的垂直平分线的理论基础；此前还学习了用尺规作一条线段等于已知线段和作一个角等于已知角，学生已经具备了操作尺规的基本技能．尽管如此，由于学生不能根据线段的垂直平分线性质定理的逆定理借助圆规找到符合条件的两个点（这两个点必须在已知线段的垂直平分线上），进而由两点确定一条直线，这将成为教与学中遇到的第一个障碍．在授课过程中需要教师帮助学生做好思维的准备，首先让学生回顾线段的垂直平分线性质定理及其逆定理和前面学习的基本尺规作图，同时还要给学生充分的思考和探究的时间．在学生充分思考和动手实践后，在小组内交流，不拘泥于单一简单的做法，引导学生尝试不同的做法，力求让学生理解用尺规作线段的垂直平分线的本质．在掌握了线段的垂直平分线的做法后，探究如何过一点作已知直线的垂线，学生很难推理出垂线产生的条件，即使学生想到将其转化为作线段的垂直平分线，但学生一时很难找到合适的线段，所以这个问题成为本节课教学中的第二个障碍，同时也是本节课的教学难点．教学过程中先让学生独立思考，动手实践后，发现一部分学生无法顺利突破难点，教师再给予及时的提示：已知点P一定在某条线段的垂直平分线上，而这条线段必然在已知直线l上，只要找到这条线段就可以很容易解决这个问题．如何找到这条线段呢？只要找到这条线段的两个端点即可．引导学生使用“执果索因”的方法探究，只要考虑到点P也在这条线段的垂直平分线上，所以点P到线段两个端点的距离相等，此题难点就此突破．四、教学支持条件分析：首先，在探究如何用尺规作线段的垂直平分线的教学过程中，需要给予学生足够的理论支持和构建典型的数学几何模型，所以教师借助多媒体帮助学生回顾线段的垂直平分线性质定理及逆定理，尤其是数学几何模型的出现，帮助学生理顺了数学思维，为学生寻找已知线段的垂直平分线确立了目标——线段的垂直平分线上的两个点，进而可由两点确定直线．其次，在探究出多种方法作线段的垂直平分线后，教师借助多媒体将三种不同的方法同时呈现在学生面前，学生潜意识里会对此进行比较，发现其中的数学规律，进而得到解决问题的实质——寻找符合条件的各个点．再次，在学生探究如何过一点作已知直线的垂线遇到困难时，教师又适时的借助多媒体在直线上呈现符合条件的不同线段，帮助学生更有效的进行数学思维，打开思路，为顺利突破本节课的难点起到了关键性的作用．最后，在回顾本节课主要内容时，又借助多媒体依次呈现典型的几何模型，帮助学生理顺本节课的数学知识和数学方法，发现其中的数学规律和必然联系．五、教学过程设计：（一）引入前面我们学习了线段的垂直平分线的性质定理和性质定理的逆定理．如果已知一条线段，你如何作出这条线段的垂直平分线呢？图1 图2 图3 前面我们利用直尺和圆规作出了一条线段等于已知线段，还作出了一个角等于已知角，现在我们能利用直尺和圆规作出线段的垂直平分线吗？（二）探究一已知：线段AB ．求作：线段AB 的垂直平分线．小组交流：1．你是怎么想的？2．你是怎么做的？3．你作图的理由是什么？给学生足够的时间去独立思考，动手操作．虽然大部分学生能作出线段AB 的垂直平分线，但方法单一，而且不能理解尺规作出线段的垂直平分线的实质．然后小组内交流，充分交流后利用实物投影展示不同的做法．通过不同做法的展示，让学生归纳推理相出其中的数学规律，发现问题的实质．推理思路：1．找到符合条件的两个点即可：两点确定一条直线；2．既然是线段垂直平分线上的点，必然满足到线段两端点的距离相等．作法一：如图1所示，（1）分别以点A 、B 为圆心，a （ a ＞12AB ）为半径在线段AB 的两侧画弧；分别交于点C 、D ；（2）连接CD ；直线CD 即为所求．作法二：如图2所示，（1）分别以点A、B为圆心，a（ a ＞12AB ）为半径在线段AB 的上方画弧；交于点M；再分别以点A、B为圆心，b（b ＞12AB，b≠a）为半径在线段AB的下方画弧，交于点N；（2）连接MN；直线MN即为所求．作法三：如图3所示，（1）分别以点A、B为圆心，a（ a ＞12AB）为半径在线段AB的上方画弧；交于点E；再分别以点A、B为圆心，b（b ＞12AB，b≠a）为半径在线段AB的上方画弧，交于点F；（2）连接EF；直线EF即为所求．从中任取一种画法，来解释一下为什么这条直线是线段AB的垂直平分线．如图4，第一种方法：从线段的垂直平分线定义的角度，利用三角形全等给予证明．第二种方法使用线段垂直平分线性质定理的逆定理给予证明．以上三种作图方法都是正确的，后两种得到的点采用半径不同，而第一种采用半径相同的作法，因此比较容易操作，以后，我们一般采用第一种方法做线段的垂直平分线．教师规范做法，并写出规范的作图语言．（三）探究二已知：直线l 和直线l 外一点P（或直线l 上一点P ）.求作：经过点P，且垂直于l 的直线.大部分学生思考后无法解决，然后进行小组内合作探究.图4在相当一部分学生仍旧不能解决时，教师给予适当的提示：点P一定在某条线段的垂直平分线上，而这条线段必然在直线l上，我们只要找到这条线段就可以很容易解决这个问题了．然后再让学生思考，合作交流探究．学生小组合作探究后，相当一部分学生得以解决，选择两位具有典型做法的学生上台板演，并讲解．点P在直线l外：经老师提示，因为点P在所求线段的垂直平分线上，所以点P到线段两个端点的距离相等，因此，以P为圆心适当长度为半径画弧，与直线l有两个交点C、D，线段CD就是我们要找的线段．然后再分别以C、D为圆心，以a（a ＞12 CD）为半径画弧，两弧交于点E，连接PE．PE就是我们要作的直线．点P在直线l上：以P为圆心，任意长为半径画弧，与直线l有两个交点C、D，线段C、D就是我们要找的线段．在按照作线段的垂直平分线的作法，很容易就找到了符合条件的直线．提升：无论点P的位置在哪儿，我们都找到了一条合适的线段，将此题转化为做线段的垂直平分线，进而作出了已知直线的垂线．拓展：利用作线段的垂直平分线的方法可以作出一个直角，如果给定边长还可以能作一个直角三角形．（四）实际应用为进一步打造“宜居河北”，某区拟在新竣工的矩形广场的内部修建一个音乐喷泉，要求音乐喷泉M到广场的两个入口A、B的距离相等，且到广场管理处C的距离等于A和B之间距离的一半，A、B、C的位置如图所示．请在图上利用尺规作出音乐喷泉M的位置．这里的尺规作图帮助我们找到了垂直平分线，还帮助我们找到了线段的中点．作垂直，找中点就是我们这种作法的重要作用．（五）回顾与反思通过这节课的学习，你有哪些收获和感悟呢？1．利用尺规作已知线段的垂直平分线；2．利用尺规作已知直线的垂线、作直角、直角三角形，以及找中点；3．尺规作图中直尺和圆规的基本作用．六、目标检测设计：为检测学生对本节课知识的掌握情况，在教学过程中我设计了两个问题．目标检测一：给出以下两个定理：①线段垂直平分线上的点到这条线段两个端点的距离相等；②到一条线段两个端点距离相等的点，在这条线段的垂直平分线上．应用上述定理进行如下推理，如图，直线l是线段MN的垂直平分线．∵点A在直线l上，∴AM=AN（）∵BM=BN，∴点B在直线l上（）∵CM≠CN，∴点C不在直线l上．这是因为如果点C在直线l上，那么CM=CN（）这与条件CM≠CN矛盾．以上推理中各括号内应注明的理由依次是（）A．②①①B．②①②C．①②②D．①②①此题从正反两个方面考察线段垂直平分线性质定理及逆定理，其目的是检验学生对这两条定理的的掌握情况，即对尺规作垂直平分线方法理论依据的考察．检验了学生对本课所学知识的掌握情况．目标检测二：已知：线段a,b求作：以线段a,b为相邻两边的长方形。

尺规作图：角平分线、垂直平分线、过线外一点作线的垂线◆角平分线：从一个角的顶点出发，把这个角分成两个相等的角的射线 尺规作图步骤：（以作∠ABC 的角平分线为例）①任意选取半径，以角的顶点点B 为圆心画圆弧，与∠ABC 的两边分别交于点M 、N ；②取一半径满足r >21MN ，分别以M 、N 为圆心，画等半径的圆弧，交于点O ；③以B 为端点，过O 作射线BO ，射线BO 就是∠ABC 的角平分线.为何射线BO 是∠ABC 的角平分线？如图，连接MO 、NO ，根据作图步骤①知：BM=BN （同圆内半径相等）根据作图步骤②知：MO=NO （等圆中半径相等）在△BMO 与△BNO 中，有⎪⎩⎪⎨⎧===BO BO NO MO BN BM ，所以△BMO ≌△BNO （SSS从而有∠MBO=∠NBO ，即BO 为∠ABC 的角平分线所以射线BO 是∠ABC 的角平分线相关性质与结论：（1）角平分线是一条射线，而不是一条直线或线段；（2）角平分线上的点到角两边的距离相等.（3）在角的内部，到角两边距离相等的点，一定在这个角的角平分线上◆垂直平分线：经过线段中点并且垂直于这条线段的直线尺规作图步骤：（以作线段AB 的垂直平分线为例）①选一半径满足r >21AB ，分别以A 、B 为圆心，在线段AB 的上方画圆弧交于点P ；②选一半径满足r >21AB （可与①中的半径一致），分别以A 、B 为圆心，在线段AB 的下方画圆弧交于点Q ；③过P、Q 作直线PQ，直线PQ 即为线段AB 的垂直平分线.为何直线PQ 是线段AB 的垂直平分线？如图，根据作图步骤①知：AP=BP （等圆中半径相等）根据作图步骤②知：AQ=BQ （等圆中半径相等）在△APQ 与△BPQ 中，有⎪⎩⎪⎨⎧===PQ PQ BQ AQ BP AP ，所以△APQ ≌△BPQ （SSS ）则可说明△APQ 与△BPQ 关于直线PQ 对称而A 、B 为一组对应点，且与对称轴PQ 交于点O ，则AB ⊥PQ 且AO=BO（两个成轴对称的图形，对应点所连成的线段被对称轴垂直平分）所以直线PQ 为线段AB 的垂直平分线相关性质与结论：（1）垂直平分线上的点与线段两个端点的距离相等；（2）与一条线段两个端点距离相等的点，一定在这条线段的垂直平分线上；（3）如果两点到线段的两个端点的距离相等，那么这两点所在的直线就是该线段的垂直平分线.◆过线外一点作直线的垂线尺规作图步骤：（以过P 作l 的垂线为例）①以P 为观察点，分别在直线l 的左、右两侧任取两点M、N；②以M 为圆心，MP 为半径在直线l 的下方画圆弧；以N 为圆心，NP 为半径在直线l 的下方画圆弧，两圆弧交于点Q；③过PQ 作直线PQ，则直线PQ 垂直于直线l ，即为所求.为何直线PQ是直线l的垂线？如图，根据作图步骤②知：NP=NQ，MP=MQ（等圆中半径相等）很显然△MPN≌△MQN（SSS）即△MPN与△MQN关于直线l对称而P、Q作为一组对应点，则PQ⊥l补充说明：这个作图方法也可以用来找垂足O、垂线段PO相关性质与结论：（1）在同一平面内，过一点有且只有一条直线与已知直线垂直；（2）连接直线外一点与直线上各点的所有线段中，垂线段最短；（3）注意：垂线与垂线段都具有垂直已知直线的特征，但垂线是一条直线，不能度量；而垂线段是一条线段，可以度量，它是垂线的一部分。

尺规作图：角的平分线、线段垂直平分线尺规作图是指用直尺和圆规作图，根据特定几何问题作出相应图形，这对培养大家动手能力和分析问题的能力非常有帮助。

必备工具：圆规、直尺、铅笔、橡皮1、作已知角的角平分线。

已知：如图，∠AOB ，求作：射线OP, 使∠AOP ＝∠BOP （即OP 平分∠AOB ）。

作法：（1）以O 为圆心，任意长度为半径画弧，分别交OA ，OB 于M ，N ；（2）分别以M 、Ｎ为圆心，大于 的相同线段为半径画弧，两弧交∠AOB 内于Ｐ；（3）作射线OP 。

则射线OP 就是∠AOB 的角平分线练：如图，在∠MON 的内部找一点P ，使得P 点到OM 、ON 距离相等.(不写作法，但是要保留作图痕迹)2、作已知线段的垂直平分线。

已知：如图，线段MN.求作：直线PQ 是线段MN 的垂直平分线.作法：（１）分别以M 、N 为圆心，大于 的相同线段为半径画弧，两弧相交于P ，Q ； （２）连接PQ.则直线PQ 就是所求作的ＭＮ的垂直平分线。

练：青岛国际帆船中心要修建一处公共服务设施，使它到运动员公寓A .B .C 的距离相等．（1）若三所运动员公寓A .B .C 的位置如图所示，请你在图中确定这处公共服务设施（用点P 表示）的位置；(不写作法，但是要保留作图痕迹) （2）若∠BAC ＝66º，则∠BPC ＝ º.【操作】 3、某旅游景区内有一块三角形绿地ABC ，如图所示，现要在道路AB 上建一个休息点M ，使他到A ，C 两个点的距离相等. 在图中确定休息点M 的位置；AB CN M B A O 4、如图，点A 是ON 上一点，在图中作出点C ，使得C 是∠MON 平分线上的点，且AC =OC ．(不写作法，但是要保留作图痕迹)5、如图，已知∠AOB 及M 、N 两点，求作：点P ，使点P 到∠AOB 的两边距离相等，且到M 、N 的两点也距离相等。

6、如图所示,已知∠AOB 和两点M 、N 画一点P,使得点P 到∠AOB 的两边距离相等,且PM=PN.7、如图所示,A,B 为2个村庄，现在政府想在河道l 上建一个供水站点C,请你设计一个方案,使供水站的到两村庄的距离和最短写画法,但要保留作图痕迹，（预习课本获得答案）B O A N M A . . B l。
