理正软件操作总流程图图一第一部分：数据录入1．1新建工程1.新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。
2.勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试3.4.1.2浏数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意：1.常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2.若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。
3.删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除；4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图；6.项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。
下面以“勘探点表”为例介绍具体操作。
首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示；7.选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9；8.选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y坐标值互换。
理正软件操作总流程图图一第一部分：数据录入1．1新建工程1. 新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。
2. 勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试验和载荷试验。
3. 在剖面表中录入当前工程中所有的剖线数据。
4. 数据录入完成后需对已录入数据进行合法性检查，即数检，该功能同时还可完成一些计算。
1.2勘探点表浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意：1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2. 若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。
3. 删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除；4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图；6. 项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。
下面以“勘探点表”为例介绍具体操作。
首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示；7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9；8. 选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y坐标值互换。
17、理正软件的使用方法17.1数据录入以工程为主线，按照新建工程的一般流程介绍数据录入的操作及注意事项，需要注意的是操作流程并非固定不变，可以根据需要按自己习惯的方式适当变更录入数据的顺序，具体操作将结合各种具体表格进行详细介绍。
17.1.1流程图17.1.2流程说明数据录入流程以一个特定工程为例进行说明：1.新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。
2.勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试验和载荷试验。
3.在剖面表中录入当前工程中所有的剖线数据。
4.数据录入完成后需对已录入数据进行合法性检查，即数检，该功能同时还可完成一些计算。
数据录入主要在项目窗口中完成。
17.2操作步骤17.2.1新建工程在“工程管理”下选择“新建工程”，弹出对话框如图所示，输入相关参数后点击“确定”键即可。
注意：1. 工程编号、工程名称必须输入（工程名称输入完整全称，以便后面出柱状图）；2. 铁路和公路标准要求输入起始里程、终止里程和里程冠号；3. 生成无底图的平面图时，“水平是否为Y轴”项前选择“√”时，在CAD屏幕上显示的X和Y坐标值与录入值相反；对于应用已有底图出图的，则该选择不起作用。
17.2.2钻孔数据17.2.2.1勘探点表浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意：1.勘探点表只用输入如图所示数项，勘探点类型一定输入正确类型，以便出平面图所需;2.可使用EXCEL，输入如图对应数据，复制后在如图表格中使用Ctrl+B的命令（或者点鼠标右键选择“粘贴追加”命令。
17.2.2.2基本数据野外勘探的描述记录。
在打开的勘探点表下，选中一个勘探点，点击下方的“基本数据”，弹出对话框如图所示。
协同设计系统操作指南协同设计系统操作指南 (1)1 立项管理 (3)1.1 项目新立项 (3)1.2 旧项目重新策划 (3)2 项目策划 (4)2.1 项目计划 (5)2.2 设计策划 (5)3 专业策划 (6)3.1专业任务策划 (6)3.2设计输入评审单 (7)4 设计过程 (8)4.1 共享资料管理 (8)4.1.1共享资料导入 (8)4.1.2新建文件夹 (9)4.1.3删除共享子目录 (10)4.1.4获取服务器文件 (10)4.1.5发起共享资料传送单 (11)4.1.6查看共享资料传送单 (12)4.2 专业策划 (12)4.3 设计输入 (13)4.3.1 设计输入区文件管理 (13)4.3.2 设计输入变更单 (14)4.4 专业图纸导出 (15)4.5 设计人登录 (16)4.5.1通过独立客户端打开CAD (16)4.5.2在CAD中登录理正协同设计系统 (16)4.6 设计文件管理 (17)4.6.1 新建DWG文件 (17)4.6.2 文件导入 (18)4.6.3 文件版本管理 (19)4.6.4 重建引用 (20)4.7 资料互提 (20)4.7.1 发起提资 (20)4.7.2 互提资料引用 (24)4.8 图纸校审 (27)4.8.1 标准检查 (28)4.8.2 选择图纸发起校审单 (29)4.8.3 校审流程与办理 (30)4.8.4更新校审单中图纸 (31)4.8.5校审过程中的图纸拆分 (35)4.9 打印出图 (36)4.9.1批量打印及签名 (36)4.9.2图纸交付打印 (37)4.10 图纸作废 (40)4.11图纸预归档与归档 (40)4.11.1图纸预归档 (41)4.11.2图纸归档 (41)5其它操作 (42)5.1 插入标准图框 (42)5.2 图层转换工具 (43)1 立项管理立项管理由生产技术部立项管理员完成，协同设计系统的立项管理包含两大类项目，一是新建的项目，这类新立项项目在协同设计系统（172.16.88.101）中立项；二是综合管理系统（172.16.88.248）中已有的项目，这类项目需要重新构建项目文件结构。

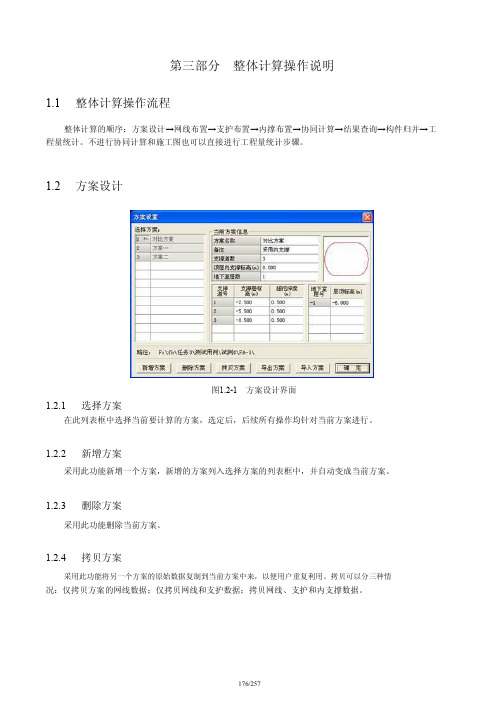

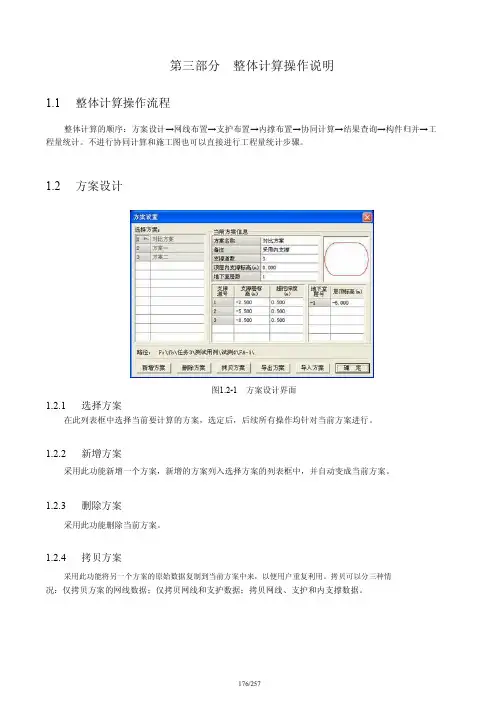

第二章单元计算2.1使用手册2.1.1总体介绍单元计算的总界面为：1.单元计算的操作流程：设定工作目录--> 进入单元计算--> 选择支护类型--> 交互基坑侧壁重要性系数--> 交互原始数据或读入数据--> 各种计算--> 施工图前处理--> 施工图--> 生成报表--> 数据文件存盘--> 退出。
2.工作目录本系统要求设定一个工作目录，计算中所生成的中间文件，原始数据文件，结果文件等均生成在此工作目录下。
同一个工作目录下可做任意多个单元的计算，只要在系统提示存盘时起不同的文件名即可。
3.支护类型单元计算的支护类型有排桩、连续墙、水泥土墙、土钉墙、天然放坡五种。
支护结构选型可参照《规范》3.3。
可通过下列工具条切换，也可通过菜单切换。
4.基坑侧壁重要性系数可参照《规范》3.1，在下图所示的工具条中交互。
5.数据保存单元计算的数据可以保存到磁盘上。
原始数据：系统规定文件名为*.DYD；计算结果数据：保存与原始数据同名的*.DY A文件中；包括内力计算结果、选筋结果及其它计算结果。
数据文件的读、写通过“文件”菜单中的“读入数据...”、“保存数据...”功能实现。
6.显示控制可通过“显示控制”菜单中的功能打开或关闭工具条、状态条；也可调整图形窗口与交互窗口的大小；还可调整图形窗口中图的显示状态。
2.1.2排桩1.排桩设计的操作流程：基本数据交互--> 嵌固深度计算--> 结构计算-->截面计算-->锚杆计算--> 抗倾覆验算-->整体稳定性验算-->抗隆起验算-->抗管涌验算--> 选筋-->锚杆选筋-->冠梁信息-->环梁信息-->生成施工图-->查看施工图--> 生成报表--> 查看报表。
因为各个步骤的操作都非常简单，此处不再逐一说明，只将特别注意的几点说明如下。
北京理正协同设计整体解决方案随着全球经济的快速发展和科技的进步，设计行业也迎来了巨大的变革和机遇。
在这个日新月异的时代，设计师需要面对许多挑战，如信息交流困难、合作不便等问题。
为了解决这些问题，北京理正推出了一套整体解决方案，旨在帮助设计师更好地开展协同设计工作。
一、协同设计平台北京理正协同设计平台是一个集信息共享、协同工作等功能于一体的综合平台。
设计师可以通过该平台进行实时沟通、资源共享、版本控制等。
平台不仅提供了多种工具，如在线画板、项目管理工具等，还支持多种文件格式的上传和下载，大大提高了设计团队的协同效率。
此外，该平台还具备数据分析和反馈功能，为设计决策提供了科学依据。
二、智能设计辅助工具北京理正协同设计解决方案还配备了智能设计辅助工具，旨在提供更高效、更特色的设计体验。
这些工具包括但不限于以下几类：1.设计思维辅助工具：通过结合人工智能和大数据分析技术，为设计师提供创意灵感、设计思路等方面的辅助。
该工具可以将设计师的需求转化为可行的设计方案，为设计师提供更多可能性和选择。
2.虚拟现实技术应用：虚拟现实技术已经逐渐渗透到各个领域，设计行业也不例外。
北京理正协同设计解决方案提供了虚拟现实技术的应用支持，帮助设计师更好地展示设计方案、模拟实际效果，并获得更直观的用户反馈。
3.智能模型生成器：该工具可以根据设计师的需求自动生成符合要求的模型。
设计师只需提供设计参数和约束条件，工具便可以通过算法生成设计方案，大大缩短了设计周期和人力成本。
三、设计资源共享平台作为一个多设计师协同工作的平台，设计资源的共享是非常重要的。
北京理正协同设计解决方案提供了一个设计资源共享平台，设计师可以在该平台上共享自己的设计素材、效果图、模型等资源。
同时，该平台还为设计师提供了全球设计人才库和项目数据库，方便他们寻找合适的合作伙伴或项目资源。
四、用户参与互动机制在设计过程中，用户参与是必不可少的环节。
北京理正协同设计解决方案注重用户参与的互动机制。
理正软件使用手册一、渗流计算1.打开Auto CAD 绘图软件，将断面图修正简化，或将所需分析的图形直接画出，通过移动将黄海高程系调整到和绘图的纵坐标一致，并将图形放在原点附近，绘图时以米为单位，线与线之间要连接精确，确保各分区为封闭单元。
图形画完后以DXF文件保存在工作路径文件夹下。
2.打开理正岩土计算——渗流分析计算——渗流问题有限元法——在界面选择“增”工具栏——系统默认例题——辅助功能——读入DXF文件自动形成坡面、节点和图层数据。
3.通过移动、放大图形界面找到左下坡脚的节点编号输入坡面起始节点号，坡面数为从迎水面坡脚到背水面坡脚之间的线段数。
点击确定，首先粗略的查看所显示的图形和数据是否基本正确，主要查看闭合区域的个数和线段、节点的个数。
4.若为稳定流分析，输入第一上游水位和下游水位，第二上游水位和下游水位取-1000。
若为非稳定流分析要输入上游第二水位数据。
（这个只是图形显示需要，除了流态其它参数对计算完全不起任何影响，）5.进入面边界条件界面，输入左边边界条件和右边的边界条件，包括已知水头，可能的浸出面。
在非稳定流分析中会有第一项水头随时间变化曲线工具栏，点击它并输入上游水位变化曲线。
此时要保证图形界面显示的图形正确；输入点边界条件，上下游必须要存在边界条件，可以是面边界条件，也可以是点边界条件。
6.输入土层参数，注意渗透系数单位。
7.在输出结果里的理正边坡分析接口文件输入文件名。
若为非稳定流分析还需输入渗流分析的第几步，此时所保存的数据即为此步渗流场的计算数据，这些数据用于边坡稳定分析中计算水位降落期的最小安全系数。
文件自动保存工作路径下。
8.（9.在计算参数界面中输入参数，对非稳定渗流取填入时间分段数，初始渗流的稳定方法一般取稳定渗流的计算方法。
10.点击计算，在主界面图形查询——显示简图为DXF文件，将显示的图形保存，修改后，供打印使用。
11.若显示计算失败，可在计算参数界面中将有限元网格剖分长度减小，或者将判断误差增大。
理正使用步骤理正使用步骤1、每个工点都应该先新建工程，点工程管理－新建工程，填入相关内容。
按确定后出现双击勘探点表，输入相关的钻探孔号、里程（只输入数字）、坐标等相关内容。
关闭保存数据，点工具栏“刷新”按钮，出现双击，出现此时点击“基本数据”进行数据输入工作在岩土名称、颜色、密实度、湿度、可塑性输入相关内容后面的描述就不用重复输入。
也可以导入备份好的数据库，点工具栏“工程管理”－“导入备份数据库数据”选择备份文件后导入，自己也可以备份自己的数据库，点工具栏“工程管理”－“备份当前工程数据”现把有关工点划分主层亚层统计如下：Q4al第四系全新统冲积层；软塑2－1 承载力120Kpa（2为主层、1为亚层）粉质黏土：硬塑2－2 承载力150Kpa坚硬2－3 承载力180Kpa稍密2－4 承载力120Kpa粉土：中密2－5 承载力150Kpa密实2－6 承载力200Kpa稍密2－7 承载力90Kpa粉砂：中密2－8 承载力110Kpa密实2－9 承载力200Kpa稍密2－10 承载力150Kpa细砂：中密2－11 承载力200Kpa密实2－12 承载力250Kpa稍密2－13 承载力200Kpa中砂：中密2－14 承载力300Kpa密实2－15 承载力400Kpa稍密2－16 承载力250Kpa粗圆砾土：中密2－17 承载力350Kpa密实2－18 承载力450Kpa卵石：密实2－19 承载力500KpaQ3al+pl第四系上更新统冲洪积层；软塑3－1 承载力120Kpa（3为主层、1为亚层）粉质黏土：硬塑3－2 承载力180Kpa坚硬3－3 承载力200Kpa稍密3－4 承载力120Kpa粉土：中密3－5 承载力150Kpa密实3－6 承载力200Kpa稍密3－7 承载力90Kpa粉砂：中密3－8 承载力110Kpa密实3－9 承载力200Kpa稍密3－10 承载力150Kpa细砂：中密3－11 承载力200Kpa密实3－12 承载力250Kpa稍密3－13 承载力200Kpa中砂：中密3－14 承载力300Kpa密实3－15 承载力400Kpa稍密3－16 承载力250Kpa粗圆砾土：中密3－17 承载力350Kpa密实3－18 承载力450Kpa卵石：密实2－19 承载力500Kpa输完日志内容后点右下角进入对话框，输入内容是不初见水位（0代表初见，1代表稳定），关闭保存后完成地层输入进入原位测试输入。
成都惟尚建筑设计有限公司协同设计管理系统操作手册北京理正软件股份有限公司2015年12月目录第一部分管理信息系统 ..................... 错误!未定义书签。
通用功能.................................. 错误!未定义书签。
登录................................ 错误!未定义书签。
修改个人信息、密码.................. 错误!未定义书签。
如何查看待办流程、已办流程.......... 错误!未定义书签。
如何查看自己参与的项目.............. 错误!未定义书签。
经营部身份................................ 错误!未定义书签。
项目登记............................ 错误!未定义书签。
发起设计咨询任务通知单.............. 错误!未定义书签。
查看项目信息台账.................... 错误!未定义书签。
客户信息管理........................ 错误!未定义书签。
设计总负责人、项目总监身份................ 错误!未定义书签。
任务分解............................ 错误!未定义书签。
发起管理表单........................ 错误!未定义书签。
专业负责人身份............................ 错误!未定义书签。
本专业人员策划...................... 错误!未定义书签。
发起管理表单........................ 错误!未定义书签。
第二部分协同设计平台 ...................... 错误!未定义书签。
通用功能.................................. 错误!未定义书签。
登录界面............................ 错误!未定义书签。
设计任务的接收...................... 错误!未定义书签。
协同设计客户端界面介绍.............. 错误!未定义书签。
右键功能介绍........................ 错误!未定义书签。
新建设计文件（DWG文件）.......... 错误!未定义书签。
将原有设计文件（DWG文件）上载到协同设计环境中错误!未定义书签。
打开设计文件进行编辑............. 错误!未定义书签。
插标准图框....................... 错误!未定义书签。
草图打印......................... 错误!未定义书签。
刷新项目信息..................... 错误!未定义书签。
设计文件修改后的保存............. 错误!未定义书签。
将图纸文件带回家继续设计时的工作方法错误!未定义书签。
将本地新版文件同步到服务器上..... 错误!未定义书签。
查看历史版本文件................. 错误!未定义书签。
版本比较......................... 错误!未定义书签。
下载文件......................... 错误!未定义书签。
引用图纸......................... 错误!未定义书签。
文件编辑权限..................... 错误!未定义书签。
如何接力绘图..................... 错误!未定义书签。
图签信息检查..................... 错误!未定义书签。
生成图纸目录..................... 错误!未定义书签。
专业间文件互提................... 错误!未定义书签。
校审签名确认（发起校审单）....... 错误!未定义书签。
正式图打印....................... 错误!未定义书签。
发起出版审批单................... 错误!未定义书签。
设总身份（项目总监、设计总负责人、执行设总、机电经理）错误!未定义书签。
上载设计资料类文件.................. 错误!未定义书签。
查看文件的权限...................... 错误!未定义书签。
专业负责人身份............................ 错误!未定义书签。
审核提资............................ 错误!未定义书签。
第一部分管理信息系统通用功能登录输入修改个人信息、密码勾选“修改”如何查看待办流程、已办流程如何查看自己参与的项目经营部身份项目登记红色星号的信息为必填项，不填不能保存项目信息，其他信息可以后从项目台账中补充发起设计咨询任务通知单表单界面及流程默认5条资查看项目信息台账经营部员工可查看院内所有项目的台账单击链接可客户信息管理设计总负责人、项目总监身份设计总负责人、项目总监主要负责项目的任务分解及发起项目的各种管理表单；任务分解即：给每个项目划分阶段、子项、专业，并指定每个专业中的各个角色，也可只指定到专业负责人，由专业负责人指定本专业的其他人员注意：需要经营部完成设计咨询任务通知单后，设总、总监才能查看到自己负责的项目任务分解查看自己负责的项目进入项目策划界面选中项目，选中阶段，才选中子双击这单击这里进单击按单击按发起管理表单单击这里进从图中标出的位置，可发起各种质量表单单击发各种表单的界面及流程图如下所示设计人员申报表设计计划表施工图综合校对记录表综合设计评审记录设计输入评审表专业负责人身份专业负责人可在设总指定专业负责人后，调整本专业人员，同时也可发起专业相关的管理表单本专业人员策划发起管理表单从图中标出的位置，可发起各种质量表单各种表单的界面及流程图如下所示双击这单击发设计质量审校评分表专业设计评审记录第二部分协同设计平台通用功能登录界面首次进入协同设计环境双击“理正协同设计客户端”图标，弹出如下对话框：在对话框中选择使用的协同软件，输入“中文姓名”、“密码”、“服务器名”及“端口”后，选择【启动】，即可进入协同设计环境。
服务器名：端口：400设计任务的接收在协同工作区的上部有一个“项目选择区”（下拉列表框），单击下拉列表框右侧的按钮，将显示出本人参与的所有项目名称，从中选择（单击）某个项目名称，即可进入该工程进行协同设计。
如果参与的项目较多，可通过项目选择框来进行快速查找。
点击，弹出项目选择框：在“项目名称”与“项目编号”的过滤框中，输入搜索条件，进行快速查找，找到需要的项目后，仅在此项目前的复选框打√，点击【确定】按钮，该项目就成为了当前项目。
协同设计客户端界面介绍协同平台工作区有三个页签，分别是【设计工作区】、【任务办理区】、【设计标准区】★设计工作区：项目设计人员存放设计文件，进行共享、专业提资、文件校审等操作。
★任务办理区：项目设计人员办理各种表单等操作。
★设计标准区：设计人员可对该院的标准文件（字体、图框）进行下载使用。
设计区：存放本专业设提资区：存放各专成品区：存放本专业设计图纸区：存放本专业经过正式在任务办理右键功能介绍新建设计文件（DWG文件）为了便于开展协同设计，需要将设计图纸文件放到协同设计环境中，有两种方式：一种是在协同设计环境中新建文件，另一种是将已有文件上载到协同设计环境中。
在本专业的设计区专业文件夹内，单击右键，弹出协同设计菜单：在菜单中点击【新建】按钮后，弹出文件命名对话框输入文件名后，点击【确定】按钮，则会成功新建文件。
文件新建完成后会在CAD中自动打开，文件的设计人和创建人为当前设计人员。
将原有设计文件（DWG文件）上载到协同设计环境中在本专业的设计文件区（空白区域）内，单击右键，弹出协同设计活动菜单在空白在菜单中点击【导入文件】按钮后，弹出文件选择框：在本人的计算机文件目录中，选择原有的设计文件（一次可以选择多个文件）。
选择【打开】，即可将选中的设计文件保存（上载）到本专业的设计文件区中。
打开设计文件进行编辑如果需要编辑某个设计文件，可以在本专业的设计文件区中，将鼠标移到需要编辑的设计文件名称处：方法一：双击左键。
方法二：单击右键，弹出协同设计活动菜单，在菜单中点击【打开】按钮。
该文件将显示在CAD环境中（“打开”状态），可以对该文件进行各种编辑操作。
插标准图框通过cad顶部协同菜单中的【插标准图框】命令调用此功能在此界面中会自动带入项目登记及项目策划中已有的信息，其他信息需要手工填写，如果本专业设计人策划了多人，需要选择本图的设计人是谁，信息填写完毕后，单击插入按钮，在文件上指定图框插入点即可注意：插入的图框允许复制，不允许炸开选择图可选择，草图打印基本操作与正式图打印类似，请参考相关章节刷新项目信息选中设计区文件后，右键选择【刷新项目信息】界面中灰色部分不可编辑，读取自项目登记及项目策划信息，白色的信息可自由编辑，编辑完成后单击确定按钮，文件中的所有图框中的图签信息均会被修改设计文件修改后的保存从本专业的设计文件区中打开的设计文件，在CAD环境中进行修改（编辑）后，点击cad里的【保存】。
即可将该文件保存到本地，此时文件列表中该文件列变成蓝色。
(蓝色表示本地版本比服务器上的新)将图纸文件带回家继续设计时的工作方法如果需要将图纸文件带回家继续设计，可以按以下方式操作：（1）将协同工作区中本专业的设计文件带回家在本专业的设计文件区中，选择需要带走的设计文件（可以利用【shift】或【ctrl】键，同时选择多个文件），单击右键，弹出协同设计活动菜单。
在菜单中点击【下载】按钮后，弹出浏览文件夹选择框：选择移动存储设备（如U盘、移动硬盘等）的目录后，选择【确定】，即可将需要带走的设计文件复制到移动存储设备。
（2）把从家里带回的最新设计文件复制到协同工作区中在本专业的设计文件区中，单击右键，弹出协同设计活动菜单。
在菜单中点击【上载文件】按钮后，弹出打开选择框，如下图。
选择保存在移动存储设备（如U盘、移动硬盘等）中的最新设计文件，选择【打开】，弹出文件替换对话框：选择【是（全部是）】，则用家里带回的最新设计文件替换原来（同名）的设计文件。
选择【否（取消）】，则不上载。
将本地新版文件同步到服务器上当关闭dwg文件时，平台自动弹出上载新版窗口，默认情况下直接确定即可将最新版设计文件同步到服务器中。
也可手动选中协同工作区的修改后的文件(颜色为蓝色)，右键，在菜单中选择【上载新版文件】，会弹出提示框，选择【发布新版本】，会在服务器上备份一新的文件版本（版本+1版）。
