协同设计的解决方案协同设计是指多个设计师或团队共同合作，集思广益，共同完成一个设计项目的过程。
随着数字化技术的发展，协同设计变得更加容易实现。
本文将介绍几种常用的协同设计解决方案。
1. 在线协作平台：在线协作平台允许团队成员同时在同一个设计项目上工作。
这些平台提供了实时通信和协作工具，如即时聊天、在线评论和共享屏幕等。
常见的在线协作平台包括Figma、Adobe XD和InVision 等。
设计师可以在这些平台上共享设计文件、收集反馈意见和更新设计版本，从而实现高效的协同设计。
2. 版本控制系统：设计项目往往需要经历多个版本的修改和更新。
版本控制系统可以帮助团队成员跟踪和管理设计文件的版本。
最常见的版本控制系统是Git，它可以跟踪设计文件的变更历史，并允许设计师回滚到以前的版本或合并不同版本的修改。
设计师可以使用Git来管理设计文件的更新和协同修改。
3. 设计系统：设计系统是一组可重复使用的设计组件和规范，用于创建一致的用户界面和体验。
设计系统可以帮助团队成员在协同设计时保持一致性，并减少重复劳动。
常见的设计系统工具包括Sketch、Framer 和UXPin等。
设计师可以使用这些工具创建和维护设计系统，使团队成员可以共享和重复使用设计组件和样式。
4. 远程会议工具：协同设计往往需要团队成员之间进行远程沟通和讨论。
远程会议工具可以帮助团队成员进行语音和视频会议，共享屏幕和讨论设计相关问题。
常见的远程会议工具包括Zoom、Microsoft Teams和Google Meet等。
设计师可以使用这些工具与远程团队成员进行实时协同设计。
5.开放式沟通文化：除了使用工具和技术，建立开放式的沟通文化也是协同设计的关键。
团队成员应该鼓励分享想法、提出问题和给予建设性反馈。
设计师可以利用团队内部聊天工具、邮件和会议等方式实现开放式沟通，从而促进团队协同设计的效果。
协同设计在今天的设计行业中变得越来越重要。
通过使用在线协作平台、版本控制系统、设计系统、远程会议工具和建立开放式的沟通文化，设计团队可以实现更高效和创造性的协同设计，提升设计质量和工作效率。
协同设计的解决方案一、背景和需求描述在当今信息时代，设计行业的竞争日益激烈，设计师们面临着更高的工作效率和协作能力的要求。
为了提高设计团队的协同效率和设计质量，我们需要一个协同设计的解决方案。
二、解决方案概述协同设计是指多个设计师在同一个项目中共同协作，通过有效的沟通和协作工具，实现设计过程中的信息共享、任务分配、版本控制和反馈交流。
我们的解决方案基于云计算和网络技术，提供了一个全面的协同设计平台，包括以下主要功能：1. 项目管理：设计团队可以创建和管理项目，设定项目的目标和时间表，并分配任务给不同的设计师。
项目管理功能可以匡助团队成员清晰了解项目的发展和任务分配情况。
2. 文件共享与版本控制：设计师可以将设计文件上传至平台，并与团队成员共享。
平台提供了强大的版本控制功能，可以记录每一个设计文件的修改历史，并支持回滚到之前的版本。
这样可以避免文件冲突和丢失，并提供设计过程中的备份和还原功能。
3. 实时协作与沟通：平台支持实时协作功能，设计师可以同时编辑同一个设计文件，实时看到其他人的修改。
此外，平台还提供了即时通讯工具，方便设计师之间的沟通和讨论。
通过实时协作和沟通，设计团队可以更快速地完成设计任务，并及时解决问题。
4. 反馈与评审：平台提供了反馈和评审功能，设计师可以在设计文件上进行标注和批注，给出具体的修改意见。
同时，设计师可以发起评审流程，邀请相关人员参预评审，并记录评审结果和意见。
这样可以提高设计质量，减少沟通误差。
5. 数据分析与报告：平台可以采集和分析设计过程中的数据，包括设计师的工作时间、设计文件的修改次数等。
通过数据分析，团队可以了解设计过程中的瓶颈和问题，并及时进行优化。
此外，平台还可以生成报告，用于项目总结和经验总结。
三、解决方案特点和优势我们的协同设计解决方案具有以下特点和优势：1. 灵便易用：平台提供了直观友好的用户界面，设计师可以很快上手，并根据自己的工作习惯进行个性化设置。
科技创新图谱平台总体设计方案V2科技创新一直是社会发展进程中不可或缺的重要组成部分。
为支持科技创新，在“科技创新图谱平台总体设计方案V2”中，我们提供了一套完整的方案，以帮助所有科技创新相关方更加有效地协作。
第一步：平台目标和定位我们的平台目标是成为全球领先的科技创新协作平台，通过桥接创新与需求双方，促进技术转化和商业化。
为此，我们将创新研究机构、公司和资本连接在一起，并利用技术化手段实现最高效的合作模式。
第二步：平台架构和功能我们的平台架构是基于云计算平台的，支持多节点分布式系统架构，能够完全保障系统异地可扩展性。
同时，我们提供的功能也极为强大。
首先，平台能够实现知识管理、数据聚合与分析。
其次，我们还提供创新项目管理、商业化路线规划和专利管理等服务。
同时，平台还支持智能合同管理和区块链等新技术应用。
第三步：数据和算法支持平台的优势还在于我们致力于提供最高水平的算法和数据支持。
我们拥有卓越的科学家与工程师团队，能为科学家和工程师们提供最全面的数据、算法和工具支持。
第四步：平台集成和创新我们的平台还具有平台集成和创新的功能。
通过整合各个创新领域的数据，我们可以为用户提供最具价值的信息，并提供一种开放式的平台集成框架。
同时，我们的平台还在不断创新，加入了机器人学、AI、AR/VR等前沿技术，以更好地促进科技创新的发展。
总之，在“科技创新图谱平台总体设计方案V2”中，我们提供了一套完整的科技创新协作平台，并不断更新和创新以满足用户的需求。
我们希望这个平台能为全球科技创新贡献一份力量，加速科技成果转化。

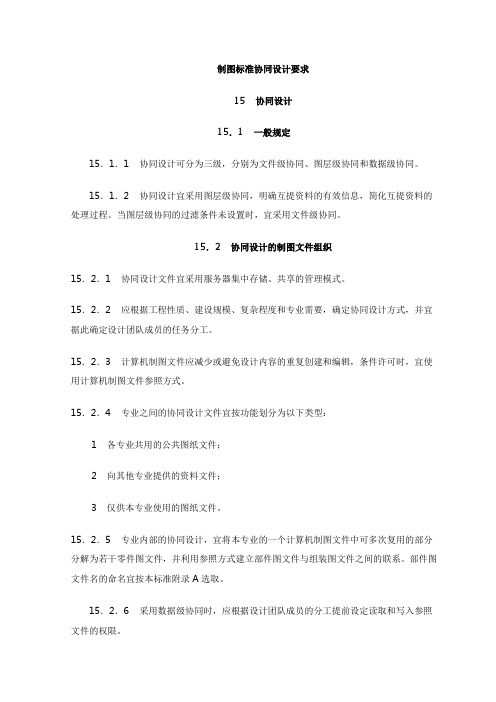

制图标准协同设计要求15协同设计15．1一般规定15．1．1协同设计可分为三级，分别为文件级协同、图层级协同和数据级协同。
15．1．2协同设计宜采用图层级协同，明确互提资料的有效信息，简化互提资料的处理过程。
当图层级协同的过滤条件未设置时，宜采用文件级协同。
15．2协同设计的制图文件组织15．2．1协同设计文件宜采用服务器集中存储、共享的管理模式。
15．2．2应根据工程性质、建设规模、复杂程度和专业需要，确定协同设计方式，并宜据此确定设计团队成员的任务分工。
15．2．3计算机制图文件应减少或避免设计内容的重复创建和编辑，条件许可时，宜使用计算机制图文件参照方式。
15．2．4专业之间的协同设计文件宜按功能划分为以下类型：1各专业共用的公共图纸文件；2向其他专业提供的资料文件；3仅供本专业使用的图纸文件。
15．2．5专业内部的协同设计，宜将本专业的一个计算机制图文件中可多次复用的部分分解为若干零件图文件，并利用参照方式建立部件图文件与组装图文件之间的联系。
部件图文件名的命名宜按本标准附录A选取。
15．2．6采用数据级协同时，应根据设计团队成员的分工提前设定读取和写入参照文件的权限。
15．3协同设计的计算机辅助制图文件参照15．3．1协同设计的计算机制图文件参照应符合唯一性原则。
参照文件的编辑操作宜设置权限。
15．3．2在组装图文件中，可引用具有多级引用关系的参照文件，并允许对引用的参照文件进行编辑、剪裁、拆离、覆盖、更新、永久合并等操作。
15．3．3组装图文件归档时，应将被引用的参照文件与主体计算机制图文件永久合并(绑定)。
15．3．4组装图文件包含多级嵌套参照时，应根据是否需要关联显示，合理选择附着型或覆盖型参照。
协同设计平台《协同设计平台》是通过对我国设计单位的实际需求及现有的设计院管理信息平台整理提炼，结合国际上成熟的建筑软件设计思想和计算机软件技术，开发的一套面向设计单位的设计过程管理和工程数据管理软件。
它充分利用设计单位的网络资源，实现基于项目的设计团队的资源共享和协同工作，以及设计文件的全过程有效管理。
《协同设计平台》采用先进的软件技术，充分利用企业网络资源，可以在局域网（以及广域网）使用，实现远程项目管理、协同设计和资源共享。
《协同设计平台》以设计过程为主线，将其工程项目作为产品对象，解决了项目管理、协同工作、资源共享三方面中的问题。
通过从项目的立项、实施到收尾等全过程管理，实现设计资源的合理利用。
并将所有过程的相关信息都记录在案，提供相关数据图表以供查询统计，为设计单位实现标准化管理打下了良好的基础。
1、协同设计平台的功能1）使设计者脱离独立设计模式，处于统一的项目设计环境中，统一管理项目文件和个人文件，可浏览和利用所有和自己相关的，在自己权限范围内的项目文件。
图1为传统的信息交流渠道与协同设计管理信息交流渠道的比较。
图一2）公共资源（包括外部参照文件）自动管理。
3）规范设计流程，专业间提条件图和审核，校对，会签，归档验证。
4）文件版本管理，平台日志，项目函件，会议纪要，使操作记录均有据可查。
5）方便的沟通交流，即时通讯与设计环境的集成，自动提醒功能，远程和本地通讯。
6）分级权限管理机制，项目负责人，专业负责人对项目进行有效掌控。
2、协同设计平台的主要结构图1表示的是原来的协同工作方式，可以看出是一个网状网络，每个人必须和其他人发生关系，工作较为复杂，不易控制。
图2是协同管理平台下的工作模式，是一个星形网络，每个人都和设计中心打交道，管理非常清晰。
图2《协同设计平台》采用C/S结构，并以网络服务（WebService）技术作为主要的数据传输技术。
平台的软硬件部署，主要包括三个部分：用户工作台（安装Client）、服务器（安装各类服务）、数据/文件服务器（安装数据库软件/文件平台）。
企业协同平台的架构设计与实现随着企业信息化建设的深入和升级，企业内部各部门间合作的频率越来越高，信息交换的渠道也越来越多。
但是由于各个系统之间数据格式不统一、数据安全保密、流程引擎不一致，企业内部的信息协同度就显得十分低下。
为此，企业需要一个协同平台作为一个媒介，来协调各方面的工作。
企业协同平台的功能协同平台作为信息交换的媒介，需要具有以下一些功能：1.统一的数据格式和标准在企业内部，不同的部门可能会使用不同的数据格式和标准。
这就导致了信息交换的困难。
为了解决这个问题，协同平台需要能够实现数据的格式转换和标准统一。
2.数据的安全保密在企业内部，有些数据是比较敏感的，需要进行保密。
协同平台需要能够实现对数据的加密和解密，以保证数据的安全。
3.流程引擎的统一企业内部的各个部门，可能会使用不同的流程引擎。
这就导致了流程的管理比较困难。
协同平台需要具备统一的流程引擎，以方便企业内部流程的管理。
4.信息交换的渠道协同平台需要具备不同的信息交换渠道，例如邮件、短信、即时通讯等等。
这样可以满足不同部门、不同工作场景的需求。
架构设计协同平台的架构设计需要考虑到以下几个方面：1.数据的格式转换和标准统一在协同平台中，数据的格式转换和标准统一是比较核心的功能。
可以使用EAI（企业应用集成）来实现这个功能。
EAI可以将不同格式的数据进行转换，并将数据标准化成一种通用的格式，以方便各个系统之间的数据交换和共享。
2.数据安全保密在协同平台中，数据的安全保密是非常重要的。
可以使用PKI （公钥基础设施）技术来实现数据的加密和解密。
PKI技术可以实现数据的安全传输和存储。
3.流程引擎的统一在协同平台中，流程引擎的统一也是比较重要的。
可以使用BPM（业务流程管理）来实现流程引擎的统一。
BPM可以统一企业中不同的流程引擎，以方便对企业中的流程进行管理。
4.信息交换的渠道在协同平台中，信息交换的渠道也是非常重要的。
可以使用ESB（企业服务总线）来实现信息交换的渠道。
建筑行业建筑设计协同管理平台设计方案第一章概述 (3)1.1 项目背景 (3)1.2 项目目标 (3)1.3 项目意义 (3)第二章建筑设计协同管理平台需求分析 (4)2.1 用户需求分析 (4)2.1.1 用户群体概述 (4)2.1.2 用户需求内容 (4)2.2 功能需求分析 (4)2.2.1 基本功能 (4)2.2.2 高级功能 (5)2.3 功能需求分析 (5)2.3.1 响应时间 (5)2.3.2 数据处理能力 (5)2.3.3 系统稳定性 (5)2.3.4 安全性 (5)2.3.5 扩展性 (5)第三章平台架构设计 (5)3.1 系统架构设计 (5)3.2 技术架构设计 (6)3.3 数据架构设计 (6)第四章功能模块设计 (7)4.1 项目管理模块设计 (7)4.2 设计协作模块设计 (7)4.3 文档管理模块设计 (8)4.4 数据分析模块设计 (8)第五章系统安全与稳定性设计 (8)5.1 安全设计 (8)5.1.1 物理安全 (8)5.1.2 数据安全 (9)5.1.3 网络安全 (9)5.2 稳定性设计 (9)5.2.1 系统架构稳定性 (9)5.2.2 数据存储稳定性 (9)5.2.3 网络稳定性 (10)5.3 备份与恢复设计 (10)5.3.1 数据备份 (10)5.3.2 数据恢复 (10)5.3.3 系统恢复 (10)第六章用户界面设计 (10)6.1 用户界面风格设计 (10)6.1.2 颜色搭配 (11)6.1.3 字体设计 (11)6.2 用户操作流程设计 (11)6.2.1 登录与注册 (11)6.2.2 项目管理 (11)6.2.3 协同工作 (11)6.3 界面交互设计 (11)6.3.1 导航栏设计 (11)6.3.2 模块切换设计 (12)6.3.3 弹窗设计 (12)6.3.4 表单设计 (12)第七章系统集成与接口设计 (12)7.1 系统集成设计 (12)7.1.1 设计目标 (12)7.1.2 系统集成方案 (12)7.1.3 系统集成实施 (13)7.2 接口设计 (13)7.2.1 设计原则 (13)7.2.2 接口类型 (13)7.2.3 接口设计实施 (13)7.3 与其他系统的交互设计 (13)7.3.1 与企业内部系统的交互 (13)7.3.2 与外部系统的交互 (14)第八章项目实施与推广 (14)8.1 项目实施计划 (14)8.1.1 项目筹备阶段 (14)8.1.2 项目开发阶段 (14)8.1.3 项目上线与运行阶段 (14)8.2 推广策略 (15)8.2.1 市场调研 (15)8.2.2 宣传推广 (15)8.2.3 合作伙伴关系 (15)8.3 培训与支持 (15)8.3.1 培训内容 (15)8.3.2 培训方式 (15)8.3.3 技术支持 (15)第九章项目评估与优化 (16)9.1 项目评估指标体系 (16)9.1.1 引言 (16)9.1.2 评估指标体系构建原则 (16)9.1.3 评估指标体系内容 (16)9.2 项目优化策略 (16)9.2.1 引言 (16)9.3 持续改进计划 (17)9.3.1 引言 (17)9.3.2 改进计划内容 (17)第十章建筑设计协同管理平台发展趋势 (17)10.1 行业发展趋势 (17)10.2 技术发展趋势 (18)10.3 市场发展趋势 (18)第一章概述1.1 项目背景建筑行业的快速发展和信息化技术的不断进步，建筑设计过程中的协同管理已成为提高工作效率、缩短项目周期、降低成本的关键因素。
基于云制造的协同设计与应用研究在当今数字化和信息化快速发展的时代，制造业正经历着前所未有的变革。
云制造作为一种新兴的制造模式，为企业提供了更高效、灵活和协同的解决方案。
其中，协同设计作为云制造的重要应用领域，正逐渐改变着产品设计的方式和流程。
云制造的出现源于制造业对资源优化配置和高效利用的需求。
它借助云计算、物联网、大数据等先进技术，将分布在不同地理位置的制造资源和能力进行整合与虚拟化，形成一个庞大的资源池。
企业可以根据自身需求，从这个资源池中获取所需的制造服务和资源，实现快速响应市场需求、降低生产成本和提高生产效率的目标。
协同设计则是指在产品开发过程中，多个设计团队或人员通过网络平台进行实时协作和信息共享，共同完成产品设计任务。
在传统的设计模式中，由于信息沟通不畅、设计流程复杂等原因，往往导致设计周期长、成本高、质量难以保证等问题。
而基于云制造的协同设计则有效地解决了这些问题。
首先，云制造为协同设计提供了强大的技术支持。
通过云计算技术，设计人员可以随时随地访问和共享设计数据，实现设计过程的实时协同。
同时，云平台还提供了丰富的设计工具和软件，使得设计人员能够更加高效地完成设计任务。
例如，利用云计算的强大计算能力，可以进行快速的仿真分析和优化设计，大大缩短了设计周期。
其次，基于云制造的协同设计能够实现资源的优化配置。
在云制造平台上，企业可以整合内外部的设计资源，包括设计师、工程师、供应商等，根据项目需求进行灵活组合和调配。
这样不仅可以充分发挥各方的优势，提高设计质量，还能够降低设计成本。
再者，协同设计有助于提高创新能力。
在云制造的环境下，不同领域的专家和设计人员可以相互交流和启发，碰撞出更多的创新火花。
同时，通过对大量设计数据的分析和挖掘，也能够为设计创新提供有力的支持。
然而，要实现基于云制造的协同设计并非一帆风顺，还面临着一些挑战。
一是数据安全和隐私保护问题。
在协同设计过程中，大量的设计数据需要在网络上传输和存储，如何确保这些数据的安全性和保密性是至关重要的。
北京理正协同设计整体解决方案随着全球经济的快速发展和科技的进步，设计行业也迎来了巨大的变革和机遇。
在这个日新月异的时代，设计师需要面对许多挑战，如信息交流困难、合作不便等问题。
为了解决这些问题，北京理正推出了一套整体解决方案，旨在帮助设计师更好地开展协同设计工作。
一、协同设计平台北京理正协同设计平台是一个集信息共享、协同工作等功能于一体的综合平台。
设计师可以通过该平台进行实时沟通、资源共享、版本控制等。
平台不仅提供了多种工具，如在线画板、项目管理工具等，还支持多种文件格式的上传和下载，大大提高了设计团队的协同效率。
此外，该平台还具备数据分析和反馈功能，为设计决策提供了科学依据。
二、智能设计辅助工具北京理正协同设计解决方案还配备了智能设计辅助工具，旨在提供更高效、更特色的设计体验。
这些工具包括但不限于以下几类：1.设计思维辅助工具：通过结合人工智能和大数据分析技术，为设计师提供创意灵感、设计思路等方面的辅助。
该工具可以将设计师的需求转化为可行的设计方案，为设计师提供更多可能性和选择。
2.虚拟现实技术应用：虚拟现实技术已经逐渐渗透到各个领域，设计行业也不例外。
北京理正协同设计解决方案提供了虚拟现实技术的应用支持，帮助设计师更好地展示设计方案、模拟实际效果，并获得更直观的用户反馈。
3.智能模型生成器：该工具可以根据设计师的需求自动生成符合要求的模型。
设计师只需提供设计参数和约束条件，工具便可以通过算法生成设计方案，大大缩短了设计周期和人力成本。
三、设计资源共享平台作为一个多设计师协同工作的平台，设计资源的共享是非常重要的。
北京理正协同设计解决方案提供了一个设计资源共享平台，设计师可以在该平台上共享自己的设计素材、效果图、模型等资源。
同时，该平台还为设计师提供了全球设计人才库和项目数据库，方便他们寻找合适的合作伙伴或项目资源。
四、用户参与互动机制在设计过程中，用户参与是必不可少的环节。
北京理正协同设计解决方案注重用户参与的互动机制。
基于云计算的协同设计平台研究与应用随着科技的不断进步和互联网的普及，云计算技术逐渐成为一种趋势，得到了各个行业的普及和应用。
而在工业设计领域，协同设计平台可以说是一个非常重要的应用之一，而基于云计算的协同设计平台则可以进一步提升设计团队之间的协作效率和效果。
本文将重点讨论基于云计算的协同设计平台的研究与应用。
一、云计算的定义及作用首先，我们需要了解云计算的定义和作用。
云计算是一种通过网络提供灵活的、可扩展的、按需服务的计算模式。
通过云计算，我们可以实现资源的共享和利用，并且可以根据需求实现快速的扩展和收缩。
云计算的作用包括：1.提高资源利用率，减少资源浪费。
2.提升灵活性和可扩展性，降低维护成本。
3.实现按需服务，满足个性化需求。
4.提升数据安全性和可靠性，降低风险。
二、基于云计算的协同设计平台的研究意义在设计团队中，设计人员需要不断地进行协作和交流，以达到最终的设计目的。
而在传统的协同设计模式中，设计人员需要使用同一个计算机或是交换文件来进行协作和交流。
这种方式会存在很多问题，例如版本控制、数据增长等，而且不能快速地响应需求的变化。
因此，基于云计算的协同设计平台可以解决这些问题，提升设计团队之间的协作效率和效果。
基于云计算的协同设计平台具有以下特点：1.资源共享：设计人员可以共享同一个云平台，以便更好地进行协作。
2.实时协作：设计人员可以实时地进行协作和交流，更快地响应需求的变化。
3.数据安全：所有的设计数据存储在云平台中，可以进行专门的数据备份和恢复操作。
4.高效性和可靠性：由于云平台由专业的团队进行维护，因此可以保证高效性和可靠性。
5.按需服务：根据需求，可以选择不同的云平台，以便更好地满足需求。
因此，基于云计算的协同设计平台是一个非常重要的研究课题，同时也是一个非常有前途的应用。
三、基于云计算的协同设计平台的实现方式在实现基于云计算的协同设计平台时，需要考虑以下几个方面：1.云平台的选择：需要选择具有可扩展性和高可靠性的云平台，以便更好地支持设计团队之间的协作和交流。
图层级协同设计平台的研发与应用杨国平、陈卫、刘志刚、马利军、李常明北京理正软件设计股份有公司【摘要】设计行业对协同设计的需求，已由最初的“基于文件的协同设计”逐步深化为“基于图层的协同设计”，越来越多的设计企业开展了这方面的应用实践。
本文系统说明了图层级协同设计的基本原理，图层级协同设计平台对统一制图标准、提高设计效率、有序沟通、并行设计、网络协同、实时监控等方面的支持作用；简要分析了理正图层级协同设计平台的设计思想、技术架构、研发与实际应用情况。
【关键词】协同设计、平台、图层1前言一个建筑工程的设计，通常需要多个专业、许多设计人员组成设计团队（项目组），分工协作、相互配合，经过不断修改、完善，才能生产出最终的设计成品。
据统计，设计过程中的协作工作量，约占整个设计工作量的一半以上，因此，提高设计协作效率的意义不言而喻。
但目前设计人员普遍使用的专业CAD软件，只能为设计人员“单兵作战”提供工具，不能提高设计协作的能力，多数设计企业仍不得不依靠原始的手工方式进行设计协作，效率低下。
存在的主要问题是：（1）沟通成本居高不下。
由于没有统一的标准，设计人员各行其是，上游专业提供给下游专业的条件图（图形文件）名称、内容、格式、传递方式都不统一，下游专业不能在第一时间了解提资和变动内容，更无法直接利用（需要去掉没用的部分），产生大量消耗。
（2）串行工作模式，工期延长。
手工作业只能一道道工序地串行设计，下游专业在接到上游专业的条件图前只能等待，接到条件图后又需要花大量时间修改才能变成有用的底图，这种重复劳动既烦琐，又没有任何价值，只会延长设计周期。
（3）设计质量难以保证，条件图变更后没有及时通知或接收，或不同专业采用了不同的版本，极易造成错漏碰缺。
而且没有“留痕”，出现问题不可追溯，责任不清，相互推诿。
（4）设计图纸文件分散在个人计算机中，难以有效管理和收集、归档，更谈不上知识的积累和有效利用。
一旦人员流动，就可能造成图纸丢失的不良后果。
（5）不能为监控提供帮助。
由于缺乏有效手段，各级领导和项目经理很难实时掌握设计进度和图纸完成情况，不可能及时发现图纸质量问题，及时指导修改。
广大设计企业对采用协同设计方式提高设计协作效率已逐渐形成共识，但最初在应用的具体形式与程度上有不同的考虑，有的从设计文件内容管理协同入手，有的开始尝试三维模型级协同，有的希望构建BIM（建筑信息模型）库。
经过几年实践，设计企业协同设计应用的目标更明确，更务实。
一些具备应用条件的设计企业脱颖而出，把突破口锁定在“图层级协同设计”上。
这样既能比较明显地提高效率，又不会跨越太大，改变太多的设计习惯。
2图层级协同设计平台提高设计协作效率的基本原理图层级协同设计的概念和应用始于国外建筑师事务所，一些国外的计算机辅助设计软件也提供了相应的技术手段。
图层级协同设计平台之所以能提高设计协作效率，其基本原理可以概括为五大方面：统一标准、有序沟通、网络协同、并行设计、实时监控。
（1）统一标准通过图层级协同设计平台可以创建标准化的协同设计环境，将统一的图层、制图规则、文件存储、外部参照、互提资料，打印出图，图纸归档和组织管理等一系列标准，以及标准化文档和模板与设计环境、设计过程融为一体。
设计人员在这种标准化环境中工作，按照统一的规则进行沟通与交流。
能够保持高度默契，大大降低了沟通、协作的难度与消耗。
（2）有序沟通图层级协同设计平台可以定制设计团队的协作规则，利用网络通讯技术，协作过程变得异常简单和可控，而且可以实现过程留痕，事后可追溯，大大减少协作不畅的延误和相互推诿、扯皮。
例如上游专业二次提资时，平台能自动记录，自动更新版本，备份老版本文件，自动通知所有相关人员。
（3）网络协同通过共享协同工作区，将设计人员在个人计算机上设计图纸、存储图纸文件的“单机设计模式”转变为在网络环境下设计图纸，在服务器上集中存放、管理图纸文件的“网络协同设计模式”。
更重要的是，在网络协同设计模式下，图层级协同设计平台可以充分发挥核心技术——外部参照的威力。
而存储在本地磁盘的图纸文件，还可以用作安全备份。
（4）并行设计图层级协同设计平台变传统的“串行设计方式”为高效的“并行设计方式”，其基本原理是：将整张设计图纸分解为多张“零件图”，每个设计人员只需按照专业分工完成本人负责的“零件图”，再利用外部参照技术和事先约定，将若干“零件图”组装成最终的成果图，从而分别实现了专业内部和专业之间的“并行设计”。
同一专业的多个设计人员可以同时绘制各自的“零件图”，系统自动将“零件图”装配为本专业的成果图，绘图和引用同步完成，相同的内容只画一次，没有任何重复；上游专业的部分“零件图”同时又是条件图，下游专业可以直接引用，不再需要等提资，不需要花时间改底图；由于引用关系不变，图纸将随“零件图”的更新而自动更新并自动通知，最大限度地避免错漏碰缺，缩短设计周期，提高设计效率。
（5）实时监控图层级协同设计平台提供了有效的实时监控手段，一是为项目经理实时查看图纸预置了若干“监控文件”，该文件中引用项目经理关心的图纸文件或内容，只要打开“监控文件”，就能随时查看设计图纸的变化，及时指导和干预；二是为审核、会签人员实时碰撞检查预置了若干“拍图文件”，该文件中引用审核、会签人员关心的相关专业图层并且象透明纸一样层层叠加，只要打开“拍图文件”，就能随时检查各专业是否碰撞、出错。
3理正图层级协同设计平台的研发3.1设计思想国内专业CAD软件在提高个体设计效率的潜力接近极限，但对提高设计协作效率作用不大；而国外一些具有协同设计功能的软件，对国内设计企业和设计人员的条件要求太高，习惯改变太大，学习和使用受到很大限制。
理正图层级协同设计平台的设计，以提高设计团队协作效率为目的，帮助设计企业快速建立统一的内部标准和协同设计的环境，设计人员还可以继续使用本专业的CAD软件，基本不需要改变设计习惯，不需要增加学习和使用的负担，就可以轻松享受到协同设计带来的好处，降低了协同设计应用的门槛。
3.2技术架构理正图层级协同设计平台的技术架构如图1所示，平台采用典型的C/S结构模式，遵循TCP/IP传输协议，提供安全、文件访问、数据库访问、消息邮件、Web协同等核心服务。
图1图层级协同设计平台技术架构理正图层级协同设计平台主要适合于设计企业内部局域网使用，同时提供部分远程服务功能，配置Web服务器后，可以提供互联网（Internet）的数据访问服务，为分院（分支机构）或现场设计人员服务（如图2所示）。
图2图层级协同设计平台的部署、应用模式3.3系统构成与性能特点图层级协同设计平台主要由三部分构成。
（1）协同设计服务用于创建标准化的网络协同设计的平台，为客户端提供数据访问服务。
协同设计服务器上提供了用户登录、项目注册登记、协同设计目录与权限、外部参照关系维护、图层标准配置、文件存储、文件备份、批量打印等服务。
（2）系统配置管理为协同设计管理员提供配置、管理和维护协同设计系统的工具，保证系统正常运行。
协同设计管理员可以利用系统配置管理工具，建立和维护系统用户、项目组、项目管理员及其他角色；进行权限管理；对项目进行注册登记、项目任务分解、项目公告发布与维护等；自动创建和管理协同工作区目录；完成系统初始化；配置和维护图层标准、文件命名标准、提资规则、图纸引用关系等；可以设置协同工具菜单，在设计人员的协同设计环境中统一配置图纸初始化、互提资料、发布设计文件、存档、打印、标准化检查、图纸比较、图纸目录自动生成等工具软件及菜单；发布各专业CAD软件的常用命令；还可以对协同工作区的文件数量、访问情况进行统计汇总。
（3）客户端应用协同设计客户端为设计人员提供协同设计应用服务。
为了照顾广大设计人员的使用习惯，将协同设计客户端嵌入AutoCAD环境内，设计人员在AutoCAD环境下操作时，只需点击快捷按钮，就能进入协同工作区，加载一组协同设计的扩展菜单。
使用者通过密码登录协同设计系统后即具有系统的访问权限；协同工作区中只显示本人参与的设计项目以及需要设计的所有图纸；使用协同设计快捷菜单，可以方便地进行图纸的设计、修改和保存等工作；可以直接利用协同设计辅助工具进行图纸初始化、提资、发布、保存和打印图纸，标准化检查、图纸比较、自动生成图纸目录等；也可以直接使用专业CAD 软件命令，完成专业设计。
4图层级协同设计平台的应用成果图层级协同设计平台，并先后在大、中、小型设计企业的上百个工程中进行应用，取得了积极的应用成果。
这些设计企业既有民建设计院，又有专业设计院；应用的层次既包括专业间的协同，也包括专业内的协同，但都起到了提高设计协作效率的作用，同时也促进了协同设计平台性能的提高和完善。
图层级协同设计平台的积极作用主要体现在3个方面：4.1 易学易用，帮助设计人员提高协作效率（1）自己的设计任务一清二楚。
设计人员在协同工作区中看到的，只是与自己相关的项目；每个项目文件目录中，又分别列出自己需要设计的图纸文件和接收到的提资文件；既不会遗漏，也没有多余。
工程选择列表中，也只列出与自己相关的项目，查找切换方便快捷。
（2）设计文件管理井井有条。
协同设计平台集中管理设计图纸文件，提供了安全的文件存储与备份机制。
设计人员不需要考虑图纸文件叫什么名字，存在哪里，一切交由平台打点；协同设计服务器自动备份图纸文件的各个历史版本，需要时可随时查找、比对；同时可以在本地机上自动生成图纸文件副本，既增大了安全系数，又可在网络断开等紧急情况时，在本地机上不间断地继续设计，有效避免了损失；在目录区，还可快速浏览DWG文件的缩略图。
（3）互提资料有序进行，提资时自动提醒，变动时自动更新，过程自动留痕，加强了协作，减少了打架。
还可利用外部引用（参照），进一步提高协作的效率，减少错漏碰缺。
（4）并行设计成为可能，专业分工更加细致明确，设计人员可以同时绘制各自的“零件图”，由协同设计平台自动组装。
（5）学习、操作非常容易。
协同设计平台将协同设计的规则、约定、方法内置，设计人员只需很短的学习（多数在一天之内）就能上手。
4.2大大简化了协同系统管理员的配置工作过去，即使一个非常熟练的系统管理员，为了一个项目的协同设计，手工配置项目组成员、文件目录、使用权限等，也需要花费半天的时间，稍不留意，还可能出错或遗漏。
而通过协同设计平台自动创建协同工作区，配置过程只需十几分钟就能完成，而且不会出错。
如果与理正管理信息系统连接，直接读取项目管理数据，这一过程还可进一步缩短为几分钟！4.3 降低了协同设计应用的门槛采用协同设计平台，可以帮助设计企业快速建立标准化协同设计环境，这对缺少协同设计经验的设计企业尤为重要。
如通过平台的“下载标准文件”命令，可获得全院统一的字体、线性、打印样式等标准，不需要记住网络的具体位置；通过“新建文件”命令，可自动按照“专业图纸模板”建立符合要求的图纸格式；通过“标准化检查”命令，可自动检查图纸是否符合标准，并能自动更正错误；通过“插标准图框”命令，可以保证插入图框的正确性。
