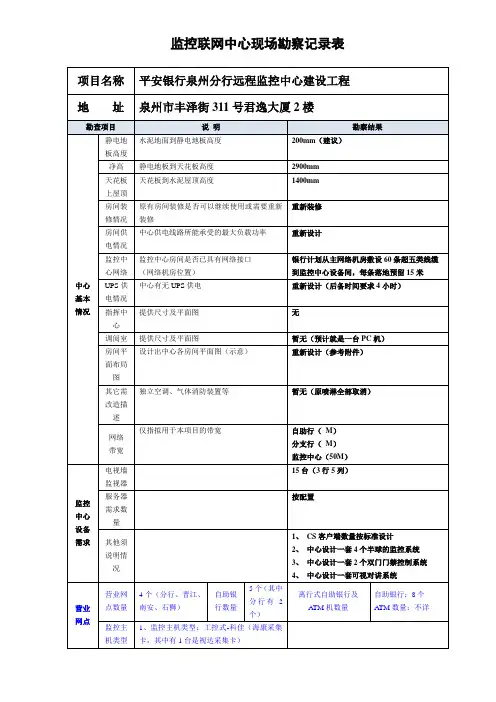

监控联网中心现场勘察记录表1、建议静电地板高度控制在200mm以内；2、监控中心平面布局示意图（参考附件）；2．1、电视墙规模是3行5列；2．2、电视墙后面通道宽度700mm；2．3、电视墙左侧面开设备间门，设备间门需外开，门体宽度要保证900mm以上；2．4、电视墙右侧面吊顶上方安装投影幕布，幕布宽度需控制在1800mm以内；2．5、电视墙到操作台距离2500mm，操作人员眼睛距离电视墙的距离略3300mm；2．6、如果操作台安装在中线位置，要求它离其中一面墙体的距离要保障在900mm以上；2．7、监控中心进门处设置为调阅台，安装一台PC机，供第三方调阅录像使用；3、监控中心消防设施请按本地主管部门的要求进行设计安装；4、拟用于本监控项目的网络带宽是多少？（自助点、分支行、监控中心各是多少）网络需求计算原则如下：4．1、网络带宽方面，按08年总行招标文件要求，只需在监控中心同时观看2路图像，则每个网点到网络主机房的带宽至少需要1M，加上控制命令、报警数据、音频对讲数据、冗余带宽一起，总共需带宽，网络带宽需求与图像的算法一般按如下公式计算N=C*512KbpsN为需求网络带宽，C为需要同时远程监看的图像路数，512Kbps为每路图像所占网络带宽数，目前监控系统一般采用CIF分辨率，码流采用512Kbps，如果采用2CIF分辨率，码率为1024Kbps，高清监控采用D1分辨率，码流为2M。
4．2、远程联网监控系统建设的时候，是基于办公网的，所有的网点的设备和中心的设备都是接入到网络主机房，网络主机房为数据的交换点。
根据目前设计方案，前端网点到网络机房的带宽为，按四分割显示时监控中心最多可同时监看60路远程图像，每路图像占512K带宽，视频监控最多需60*512=30M带宽，加上CS客户端预留、控制命令、报警数据、音频对讲数据、冗余带宽一起，建议50M带宽。
5、其中有台视达采集卡的DVR设备建议跟换成海康卡的嵌入式DVR设备，以便于接入中心；6、关于移动接收管理前端网点对讲的功能，经咨询厂家，基本可以实现这个功能，是这样实现的：当前端对讲终端呼叫中心时，在振铃一定时间后，若中心没有应答，可转移到预选设置的一个电话号码上进行应答管理，同时这个电话号码终端也能呼叫前端某一台对讲终端进行语言对讲（需增加一个硬件模块和一条开通的电话线）；7、深圳科松品牌ACM6820-LAN主机是否需要接入中心，还需要银行方面做出决定（其它已实施的中心都没有接入门禁系统，根据与银行许工的沟通是不需要接入中心），如果需要接入中心平台进行管理，银行方面需要协调厂家免费提供SDK开发包，项目组再在银行提出书面需求后由我们向研发部门提出新需求，然后根据研发的需求评估回复，再确定接入管理深度和日程安排；8、需要银行落实全部的DVR监控主机视频采集卡的品牌型号？9、监控中心的其它辅助系统需求：9．1、监控中心UPS配电线路设计需求参考附件；9．2、监控中心发热源主要在电视墙大屏后面和设备间，请考虑安装空调散热；9．3、监控中心照明灯栅请注意离大屏幕600mm以上；9．4、监控中心消防设计请按照本地主管部门的要求进行设计安装；9．5、监控中心的防雷，请银行安排在监控中心设备间内提供一组符合系统要求（综合接地小于1欧，独立接地小于4欧）的接地汝点；10、银行许工提出所有自助银行设置“声墙”，即音频探测报警系统，当客户在自助银行取款时，若有紧急情况发生，提高声音音量即产生报警，中心联动录像和弹出大画面功能。
