第二章 《发动机机体和曲柄连杆机构》思考练习题 思考题
1．为什么说多缸发动机机体承受拉、压、弯、扭等各种形式的机械负荷?
2．无气缸套式机体有何利弊?为什么许多轿车发动机都采用无气缸套式机体?
3．为什么要对汽油机气缸盖的鼻梁区和柴油机气缸盖的三角区加强冷却?在结构上如何保证上述区域的良好冷却?
4．曲柄连杆机构的功用如何?由哪些主要零件组成?
5．为什么要把活塞的横断面制成椭圆形，而将其纵断面制成上小下大的锥形或桶形?
6．扭曲环装入气缸后为什么会发生扭曲?正扭曲环和反扭曲环的作用是否相同?
7．若连杆刚度不足，可能发生何种故障?
8．曲拐布置形式与发动机工作顺序有何关系?。

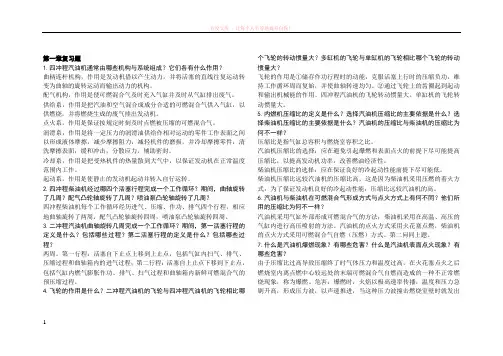

第一章复习题1.四冲程汽油机通常由哪些机构与系统组成？它们各有什么作用？曲柄连杆机构，作用是发动机借以产生动力，并将活塞的直线往复运动转变为曲轴的旋转运动而输出动力的机构。

配气机构，作用是使可燃混合气及时充入气缸并及时从气缸排出废气。

供给系，作用是把汽油和空气混合成成分合适的可燃混合气供入气缸，以供燃烧，并将燃烧生成的废气排出发动机。

点火系，作用是保证按规定时刻及时点燃被压缩的可燃混合气。

润滑系，作用是将一定压力的润滑油供给作相对运动的零件工作表面之间以形成液体摩擦，减少摩擦阻力，减轻机件的磨损，并冷却摩擦零件，清洗摩擦表面，缓和冲击，分散应力，辅助密封。

冷却系，作用是把受热机件的热量散到大气中，以保证发动机在正常温度范围内工作。

起动系，作用是使静止的发动机起动并转入自行运转。

2.四冲程柴油机经过哪四个活塞行程完成一个工作循环？期间，曲轴旋转了几周？配气凸轮轴旋转了几周？喷油泵凸轮轴旋转了几周？四冲程柴油机每个工作循环经历进气、压缩、作功、排气四个行程，相应地曲轴旋转了两周，配气凸轮轴旋转四周，喷油泵凸轮轴旋转四周。

3.二冲程汽油机曲轴旋转几周完成一个工作循环？期间，第一活塞行程的定义是什么？包括哪些过程？第二活塞行程的定义是什么？包括哪些过程？两周。

第一行程：活塞自下止点上移到上止点，包括气缸内扫气、排气、压缩过程和曲轴箱内的进气过程；第二行程：活塞自上止点下移到下止点，包括气缸内燃气膨胀作功、排气、扫气过程和曲轴箱内新鲜可燃混合气的预压缩过程。

4.飞轮的作用是什么？二冲程汽油机的飞轮与四冲程汽油机的飞轮相比哪个飞轮的转动惯量大？多缸机的飞轮与单缸机的飞轮相比哪个飞轮的转动惯量大？飞轮的作用是①储存作功行程时的动能，克服活塞上行时的压缩负功，维持工作循环周而复始，并使曲轴转速均匀。

②通过飞轮上的齿圈起到起动和输出机械能的作用。

四冲程汽油机的飞轮转动惯量大。

单缸机的飞轮转动惯量大。

5.内燃机压缩比的定义是什么？选择汽油机压缩比的主要依据是什么？选择柴油机压缩比的主要依据是什么？汽油机的压缩比与柴油机的压缩比为何不一样？压缩比是指气缸总容积与燃烧室容积之比。

《航空发动机结构分析》课后思考题答案第一章概论1.航空燃气涡轮发动机有哪些基本类型?指出它们的共同点、区别和应用。

.涡喷、涡扇、军用涡扇分别是在何年代问世的？答：涡喷二十世纪三十年代（1937年WU： 1937年HeS3B）；涡扇19（50'19（52军用涡扇1966^19673.简述涡轮风扇发动机的基本类型。

答：不带加力，带加力，分排，混排，高涵道比，低涵道比。

4.什么是涵道比？涡扇发动机如何按涵道比分类？答：（一）B/T,外涵与内涵空气流量比;（二）高涵道比涡扇（GE90）,低涵道比涡扇（Al-37fn）5.按前后次序写出带加力的燃气涡轮发动机的主要部件。

答：压气机、燃烧室、涡轮、加力燃烧室、喷管。

6.从发动机结构剖面图上，可以得到哪些结构信息？答：a)发动机类型b)轴数c)压气机级数d)燃烧室类型e)支点位置f)支点类型第二章典型发动机1.根据总增压比、推重比、涡轮前燃气温度、耗油率、涵道比等重要性能指标，指出各代涡喷、涡扇、军川涡扇发动机的性能指标。

答：涡喷表2.1涡扇表2. 3军用涡扇表2. 22.al-31f发动机的主要结构特点是什么？在该机上采用了哪些先进技术？答：AL31-F结构特点：全钛进气机匝，23个导流叶片；钛合金风扇，高压压气机，转子级间电了束焊接；高压压气机三级可调静子叶片九级环形燕尾梆头的工作叶片；环形燃烧空有28个双路离心式喷嘴，两个点火器，采用半导体电嘴；高压涡轮叶片不带冠, 株头处有减振器，低压涡轮叶片带冠：涡轮冷却系统采用了设置在外涵道中的空气-空气换热器，可使冷却空气降温125-210*c：加力燃烧室采用射流式点火方式，单品体的涡轮工作叶片为此提供了强度保障:收敛-扩张型喷管由亚声速、超声速调节片及蜜蜂片各16式组成；排气方式为内、外涵道混合排气.3.ALF502发动机是什么类型的发动机？它有哪些有点？答：ALF502,涡轮风扇。

优点：•单元体设计，易维修•长寿命、低成本•B/T高耗汕率低•噪声小，排气中N（）x量低于规定第三章压气机1.航空燃气涡轮发动机中，两种基本类型压气机的优缺点有哪些？答：（一）轴流压气机增压比高、效率高单位面积空气质量流量大，迎风阻力小，但是单级压比小,结构复杂;（二）离心式压气机结构简单、工作可靠、稳定工作范围较宽、单级压比高；但是迎风面积大，难于获得更高的总增压比。

第二章思考题与习题2-1 内燃机的动力性能和经济性能指标为什么要分为指示指标和有效指标两大类？表示动力性能的指标有哪些？它们的物理意义是什么？它们之间的关系是什么？表示经济性能的指标有哪些？它们的物理意义是什么？它们之间的关系是什么？2-2 怎样求取发动机的指示功率、有效功率、平均指示压力和平均有效压力?2-3 机械效率的定义是什么?2-4 平均有效压力和升功率在作为评定发动机的动力性能方面有何区别?2-5 充量系数的定义是什么? Φc的高低反映了发动机哪些方面性能的好坏？2-6 试推导由吸入的空气量来计算平均有效压力的解析式及升功率的解析式，并分析提高发动机升功率的途径。

2-7 影响be的因素有哪些？降低be的途径有哪些？2-8 过量空气系数Φa的定义是什么？在实际发动机上怎样求得?2-9 内燃机的机械损失由哪些部分组成?详细分析内燃机机械损失的测定方法，其优、缺点及适用场合。

2-10 要设计一台六缸四冲程高速柴油机，设平均指示压力Pmi＝0.85 MPa，平均机械损失压力Pmm=0.15 MPa，希望在2000r／min时能发出的功率为73.5kW。

1)为将活塞平均速度控制在8m／s，缸径行程比取多大合适？2)为使缸径行程比为1：1.2，缸径与行程取多大?2-11 有一台6135Q－1柴油机，D×S＝135mm×140 mm，6缸，在2200r／min时，发动机发出的有效功率为154kW。

be＝217g／(kW·h)。

1) 求发动机的Pme、Ttq、和ηet。

2) 当ηm＝0.75时，试求bi、ηit、Pi和Pm的值。

3) 当ηit、Φc、Φa均未变，ηm由0.75提高到0.8，此时PL、Pe和be的值。

4) 若通过提高Φc使Pe提高到160kW，而ηit、Pm均未变化，则Pi、ηm、be值是多大?5) 通过以上计算，你可以得出哪些结论?第三章思考题与习题3-1 研究理论循环的目的是什么?柴油机的理论循环与实际循环有何区别？3-2 试推导混合加热理论循环热效率的表达式。

一、发动机组成、构造与工作原理1.汽车发动机两大机构五大系统的功用、组成？2.汽油机与柴油机在组成、结构、工作原理与性能方面的异同？3.拆装实习所用发动机的型号，技术参数，结构特点和加工工艺4.发动机常用术语（1）四冲程发动机的工作循环（2）活塞的工作行程和上止点、下止点（3）发动机压缩比、排量、爆震（4）发动机的转速特性、负荷特性（5）发动机配气正时（进排气提前角和晚关角、气门重叠角和配气相位图）、（6）点火正时（点火提前角）5.发动机各主要总成的组成、结构和工作原理包括起动机、发电机、分电器、汽油泵、机油泵、水泵、化油器等二、发动机拆装1. 了解所拆卸发动机的齐备程度，画图标明各装置在所拆卸发动机上的位置及气缸的排列顺序2. 了解常用工具和拆装专用工具、量具、测试仪器的种类和使用方法常用工具：套筒扳手、梅花扳手，开口扳手，活扳手专用工具：扭力扳手、活塞环拆卸专用钳和安装箍、气门拆卸专用工具、机油滤芯拆卸钳、专用套筒扳手（如火花塞拆卸扳手，起动大螺母套筒扳手）等量具：内径百分表（量缸表），气缸压力表等仪器：连杆弯扭度检查仪、平面度检查仪、气缸垂直度检查仪3. 简述发动机装配中典型配合副的基本原理和基本要求4. 简述发动机装配中的五种基本方法并具体举例说明5. 简述所用发动机拆卸与装配的基本工艺路线（即拆装步骤）6. 简述凸轮轴总成装配要求7. 简述曲轴飞轮组的装配要求8. 简述活塞连杆组的装配要求9. 简述汽缸盖和汽缸垫的装配要求气缸盖螺栓的紧固顺序和紧固方法、紧固力矩要求气缸垫安装前保证结合面的清洁和缸垫正反面要求（光滑的一面向下，卷边向上）10. 简述分电器传动轴总成的装配要求11.简述分电器的安装要求12.简述气门座和气门导管的拆卸方法和拆卸要求13.简述气门的拆装要求14.简述活塞连杆组的选配要求15.如何进行曲轴定位16.了解所用发动机的正时标记的位置、作用如何保证发动机配气正时和点火正时17. 配气机构的拆装要求拆卸时：注意正时皮带的方向；拆下前要标清原转动方向松开张紧轮是应先将1缸活塞摇至上止点位置液力挺柱的顺序不能弄混并做好防尘保护做好气门的位置标记装配时：油封压到位保证正时标记和正时皮带记号安装凸轮轴时，第一缸凸轮必须向上18. 活塞环拆卸时的注意事项有哪些？各道气环的位置（不能弄混）；气环的方向（正反面，标有TOP的表面朝上）；使用活塞环专用拆卸工具19．中间轴的拆卸要求必须在汽油泵和分电器已经拆卸的情况下拆卸中间轴，先拆下中间轴密封凸缘和凸缘中的油封20. 分解和装配水泵总成的方法分解时：壳体在虎钳上夹紧，拆下带轮并分解前盖与泵壳→用拉器取下带轮凸缘→用夹具取下水泵叶轮（防止损伤叶轮）→压出水泵轴和轴承，再将轴与轴承分解→压出水封、油封装配时：要更换全部衬垫和密封圈；保证叶轮与泵壳的轴向间隙和叶轮与泵壳的径向密封处的间隙。

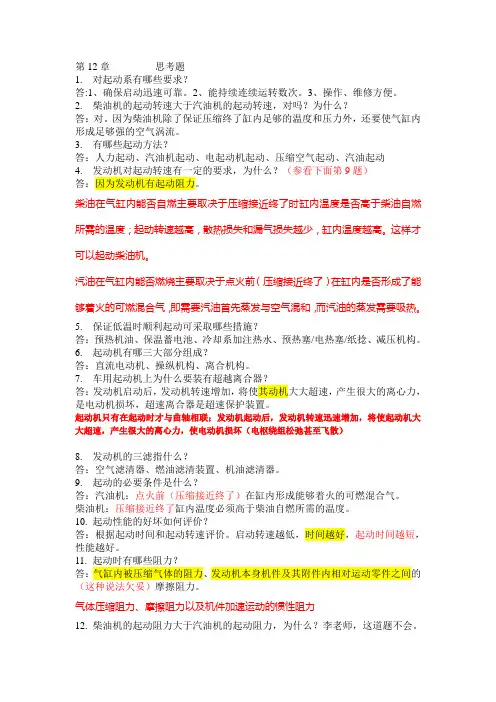

第12章思考题1. 对起动系有哪些要求？答:1、确保启动迅速可靠。

2、能持续连续运转数次。

3、操作、维修方便。

2. 柴油机的起动转速大于汽油机的起动转速，对吗？为什么？答：对。

因为柴油机除了保证压缩终了缸内足够的温度和压力外，还要使气缸内形成足够强的空气涡流。

3. 有哪些起动方法？答：人力起动、汽油机起动、电起动机起动、压缩空气起动、汽油起动4. 发动机对起动转速有一定的要求，为什么？（参看下面第9题）答：因为发动机有起动阻力。

柴油在气缸内能否自燃主要取决于压缩接近终了时缸内温度是否高于柴油自燃所需的温度；起动转速越高，散热损失和漏气损失越少，缸内温度越高。

这样才可以起动柴油机。

汽油在气缸内能否燃烧主要取决于点火前（压缩接近终了）在缸内是否形成了能够着火的可燃混合气，即需要汽油首先蒸发与空气混和，而汽油的蒸发需要吸热。

5. 保证低温时顺利起动可采取哪些措施？答：预热机油、保温蓄电池、冷却系加注热水、预热塞/电热塞/纸捻、减压机构。

6. 起动机有哪三大部分组成？答：直流电动机、操纵机构、离合机构。

7. 车用起动机上为什么要装有超越离合器？答：发动机启动后，发动机转速增加，将使其动机大大超速，产生很大的离心力，是电动机损坏，超速离合器是超速保护装置。

起动机只有在起动时才与曲轴相联；发动机起动后，发动机转速迅速增加，将使起动机大大超速，产生很大的离心力，使电动机损坏（电枢绕组松弛甚至飞散）8. 发动机的三滤指什么？答：空气滤清器、燃油滤清装置、机油滤清器。

9. 起动的必要条件是什么？答：汽油机：点火前（压缩接近终了）在缸内形成能够着火的可燃混合气。

柴油机：压缩接近终了缸内温度必须高于柴油自燃所需的温度。

10. 起动性能的好坏如何评价？答：根据起动时间和起动转速评价。

启动转速越低，时间越好，起动时间越短，性能越好。

11. 起动时有哪些阻力？答：气缸内被压缩气体的阻力、发动机本身机件及其附件内相对运动零件之间的（这种说法欠妥）摩擦阻力。

复习思考题参考答案项目一复习思考题参考答案一、填空题1、发动机是一台由多种机构和系统组成的复杂机器，通常我们将化学内能转化成机械动能的装置称之为发动机。

2、根据冲程数的不同，往复式活塞发动机可分为二冲程和四冲程发动机。

在发动机内部，活塞往复四个单程或曲轴旋转两圈完成一个工作循环的发动机称为四冲程发动机。

3、根据使用燃料的不同，可将往复式活塞发动机分为汽油机、柴油机、气体燃料发动机、煤气机、液化石油气发动机及多种燃料发动机。

4、往复式活塞发动机仅有一个汽缸称为单缸发动机，有两个以上汽缸称为多缸发动机；5、多缸发动机根据汽缸间的排列方式的不同，可分为直列式、对置式和V形等发动机。

6、标出下图中发动机基本术语位置名称二、判断题（用√或×填写）1、活塞式内燃机按活塞运动方式的不同，可分为往复式活塞内燃机和旋转式活塞内燃机。

当今汽车发动机一般都采用的是旋转式活塞内燃机。

（×）2、活塞往复两个单程或曲轴旋转一圈完成一个工作循环的发动机称为二冲程发动机（√）3、根据汽缸布置的不同，汽缸中心线与水平面垂直、呈一定角度或平行的发动机，可分为立式、斜置式与卧式发动机；（√）4、非增压发动机为进入汽缸前的空气或可燃混合气没有经过压气机压缩的发动机，我们也称之为自然吸气式发动机；（√）5、增压发动机为进入汽缸前的空气或可燃混合气已经在压气机内压缩，以增大充量温度的发动机。

（×）6、汽油发动机是压燃式点火，而柴油机是点燃式点火。

（×）7、水冷式发动机一定是以水为冷却介质进行冷却。

（×）8、汽缸密封性的下降将直接导致发动机的功率下降、油耗增加。

（√）9、汽油机与柴油机工作原理基本相同，最大的区别是在做功行程，一个是点燃，另一个是压燃。

（√）10、六缸直列发动机的作功顺序是1-5-3-6-2-4或1-4-2-6-3-5.（√）11、汽车维护就是对汽车的修理。

（×）12、我国现行的维修制度中规定车辆维修必须贯彻预防为主、定期检测、强制维护、视情修理的原则，其中强制维护是指日常维修作业。

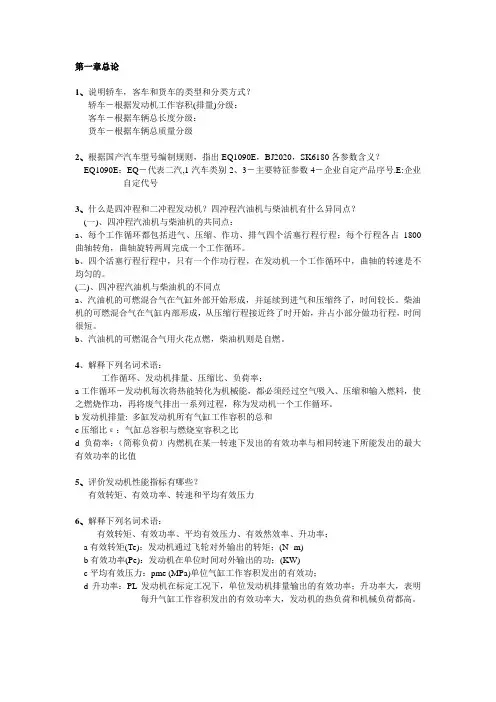

第一章总论1、说明轿车，客车和货车的类型和分类方式？轿车－根据发动机工作容积(排量)分级：客车－根据车辆总长度分级：货车－根据车辆总质量分级2、根据国产汽车型号编制规则，指出EQ1090E，BJ2020，SK6180各参数含义？EQ1090E：EQ－代表二汽,1汽车类别2、3－主要特征参数4－企业自定产品序号.E:企业自定代号3、什么是四冲程和二冲程发动机？四冲程汽油机与柴油机有什么异同点？(一)、四冲程汽油机与柴油机的共同点：a、每个工作循环都包括进气、压缩、作功、排气四个活塞行程行程；每个行程各占1800曲轴转角，曲轴旋转两周完成一个工作循环。

b、四个活塞行程行程中，只有一个作功行程，在发动机一个工作循环中，曲轴的转速是不均匀的。

(二)、四冲程汽油机与柴油机的不同点a、汽油机的可燃混合气在气缸外部开始形成，并延续到进气和压缩终了，时间较长。

柴油机的可燃混合气在气缸内部形成，从压缩行程接近终了时开始，并占小部分做功行程，时间很短。

b、汽油机的可燃混合气用火花点燃，柴油机则是自燃。

4、解释下列名词术语：工作循环、发动机排量、压缩比、负荷率；a工作循环－发动机每次将热能转化为机械能，都必须经过空气吸入、压缩和输入燃料，使之燃烧作功，再将废气排出一系列过程，称为发动机一个工作循环。

b发动机排量: 多缸发动机所有气缸工作容积的总和c压缩比ε：气缸总容积与燃烧室容积之比d负荷率：（简称负荷）内燃机在某一转速下发出的有效功率与相同转速下所能发出的最大有效功率的比值5、评价发动机性能指标有哪些？有效转矩、有效功率、转速和平均有效压力6、解释下列名词术语：有效转矩、有效功率、平均有效压力、有效然效率、升功率；a有效转矩(Te)：发动机通过飞轮对外输出的转矩；(N· m)b有效功率(Pe)：发动机在单位时间对外输出的功；(KW)c平均有效压力：pme (MPa)单位气缸工作容积发出的有效功；d升功率：PL发动机在标定工况下，单位发动机排量输出的有效功率；升功率大，表明每升气缸工作容积发出的有效功率大，发动机的热负荷和机械负荷都高。

可编辑修改精选全文完整版发动机原理与构造思考题1.为什么说航空燃气轮机既是热机又是推进器？2.简单叙述燃气涡轮喷气发动机的组成以及工作原理？3.简单叙述燃气涡轮风扇喷气发动机的组成以及工作原理？4.燃气涡轮发动机分为哪几种？它们在结构以及工作原理上有什么明显区别?5.什么是EGT，为什么它是一个非常重要的监控参数？6.什么是EPR,为什么它是表征推力的参数？7.发动机热效率、推进效率、总效率三者定义以及其关系？8.燃油消耗率sfc定义及表达式。

9.何为发动机机的单位推力？影响推力因素包括？1.进气道的功用以及分类，组成？2.亚音速进气道内部气流参数是如何变化的？3.什么是进气道的总压恢复系数，写出其表达式4.什么是进气道的冲压比？影响冲压比因素？5.流量系数的定义？1.离心式压气机由哪些部件组成，各部件是如何工作的？2.离心式压气机是如何实现增压的？3.离心式压气机的优缺点?4.轴流式压气机由哪些部件组成的，压气机一级是如何定义的?5.什么是基元级及基元级叶栅?6.画出基元级速度三角形。

7.轴流式压气机机匣的结构形式有哪三种，它们各有什么特点？8.攻角的定义何流量系数的定义？9.压气机流动损失包括哪些？各有包括哪些？10.多级轴流式压气机采用何种流程形式，其对应的机匣结构形式有哪几种？11.压气机增压比的定义表达式、总增压比与各级增压比之间的关系?12.理想压气机功和绝热压气机功的定义表达式以及区别?13.压气机效率的定义及表达式?14.为什么要研究压气机的特性？压气机特性、流量特性的定义?15.能够画出单级压气机流量特性图并进行简单的分析（例如对等转速线的分析）?16.堵塞和失速各是？何为旋转失速？17.喘振的定义和现象各是？18.喘振产生根本原因、机理过程，三种防喘措施?19.压气机包含哪些主要部件?20.压气机转子有哪些基本结构型式?21.鼓盘式转子级间连接有哪几种形式?22.减振凸台的作用以及缺点?23.压气机叶片榫头分为哪几种?24.双转子涡扇发动机的机匣由哪几部分组成?25.整体式、分半式机匣的优缺点?1.燃烧室基本性能要求?2.油气比、余气系数的定义?3.燃烧效率定义?4.燃烧室总压恢复系数定义?5.燃烧室中气流总压下降的原因?6.容热强度的定义?7.燃烧室出口温度分布有两个方面的要求?8.燃烧室三种基本结构形式?9.典型单管燃烧室结构，各主要组成部件的功用？10.燃烧室稳定燃烧条件？11.燃烧室工作特点？12.实现稳定燃烧条件需要降低流速以及提高火焰传播速度，如何实现这些条件、分股进气的作用？13.熄火的分类、根本原因、熄火特性定义？14.全环形燃烧室的火焰筒的组成？15.环形燃烧室的分类？16.目前火焰筒主要采用什么冷却方式17.旋流器的作用？18.燃烧室由那些基本构件组成?19.燃烧室局部过热的原因？20.燃烧室的常见故障是什么？1.涡轮的分类？2.涡轮为什么存在单级和多级的划分？3.画出冲击反力式涡轮的基元级速度三角形。

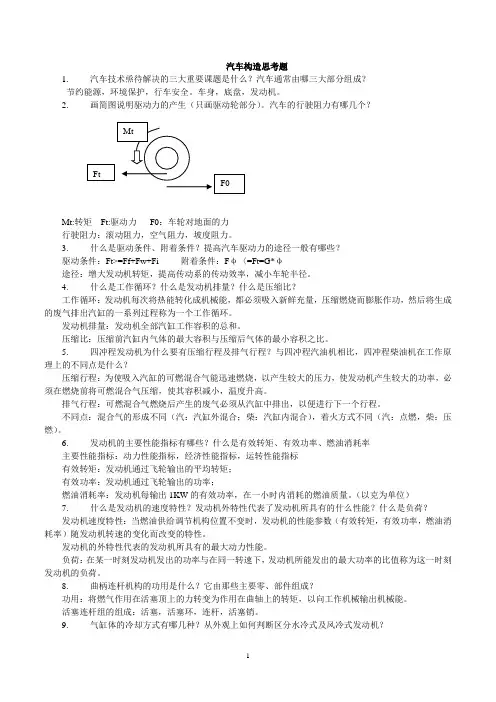

汽车构造思考题1. 汽车技术焏待解决的三大重要课题是什么？汽车通常由哪三大部分组成？节约能源，环境保护，行车安全。

车身，底盘，发动机。

2. 画简图说明驱动力的产生（只画驱动轮部分）。

汽车的行驶阻力有哪几个？Mt:转矩 Ft:驱动力 F0：车轮对地面的力行驶阻力：滚动阻力，空气阻力，坡度阻力。

3. 什么是驱动条件、附着条件？提高汽车驱动力的途径一般有哪些？驱动条件：Ft>=Ff+Fw+Fi 附着条件：F φ〈=Ft=G*φ途径：增大发动机转矩，提高传动系的传动效率，减小车轮半径。

4. 什么是工作循环？什么是发动机排量？什么是压缩比？工作循环：发动机每次将热能转化成机械能，都必须吸入新鲜充量，压缩燃烧而膨胀作功，然后将生成的废气排出汽缸的一系列过程称为一个工作循环。

发动机排量：发动机全部汽缸工作容积的总和。

压缩比：压缩前汽缸内气体的最大容积与压缩后气体的最小容积之比。

5. 四冲程发动机为什么要有压缩行程及排气行程？与四冲程汽油机相比，四冲程柴油机在工作原理上的不同点是什么？压缩行程：为使吸入汽缸的可燃混合气能迅速燃烧，以产生较大的压力，使发动机产生较大的功率，必须在燃烧前将可燃混合气压缩，使其容积减小，温度升高。

排气行程：可燃混合气燃烧后产生的废气必须从汽缸中排出，以便进行下一个行程。

不同点：混合气的形成不同（汽：汽缸外混合；柴：汽缸内混合），着火方式不同（汽：点燃，柴：压燃）。

6. 发动机的主要性能指标有哪些？什么是有效转矩、有效功率、燃油消耗率主要性能指标：动力性能指标，经济性能指标，运转性能指标有效转矩：发动机通过飞轮输出的平均转矩；有效功率：发动机通过飞轮输出的功率；燃油消耗率：发动机每输出1KW 的有效功率，在一小时内消耗的燃油质量。

（以克为单位）7. 什么是发动机的速度特性？发动机外特性代表了发动机所具有的什么性能？什么是负荷？发动机速度特性：当燃油供给调节机构位置不变时，发动机的性能参数（有效转矩，有效功率，燃油消耗率）随发动机转速的变化而改变的特性。

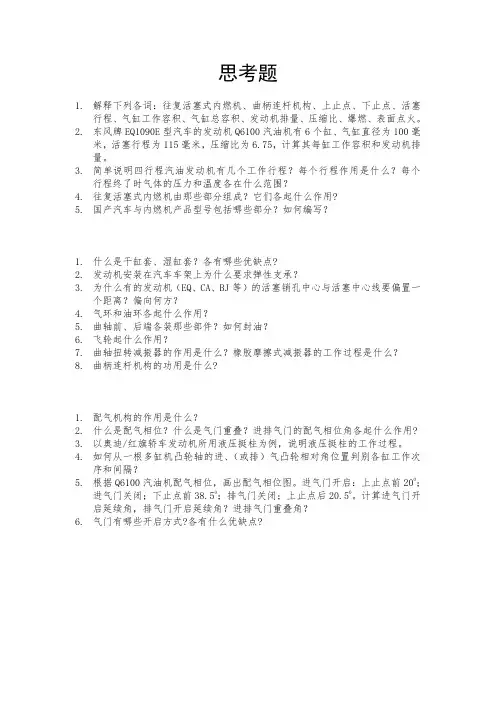

思考题1.解释下列各词：往复活塞式内燃机、曲柄连杆机构、上止点、下止点、活塞行程、气缸工作容积、气缸总容积、发动机排量、压缩比、爆燃、表面点火。

2.东风牌EQ1090E型汽车的发动机Q6100汽油机有6个缸、气缸直径为100毫米，活塞行程为115毫米，压缩比为6.75，计算其每缸工作容积和发动机排量。

3.简单说明四行程汽油发动机有几个工作行程？每个行程作用是什么？每个行程终了时气体的压力和温度各在什么范围？4.往复活塞式内燃机由那些部分组成？它们各起什么作用?5.国产汽车与内燃机产品型号包括哪些部分？如何编写？1.什么是干缸套、湿缸套？各有哪些优缺点?2.发动机安装在汽车车架上为什么要求弹性支承？3.为什么有的发动机（EQ、CA、BJ等）的活塞销孔中心与活塞中心线要偏置一个距离？偏向何方？4.气环和油环各起什么作用？5.曲轴前、后端各装那些部件？如何封油？6.飞轮起什么作用？7.曲轴扭转减振器的作用是什么？橡胶摩擦式减振器的工作过程是什么？8.曲柄连杆机构的功用是什么?1.配气机构的作用是什么？2.什么是配气相位？什么是气门重叠？进排气门的配气相位角各起什么作用?3.以奥迪/红旗轿车发动机所用液压挺柱为例，说明液压挺柱的工作过程。

4.如何从一根多缸机凸轮轴的进、（或排）气凸轮相对角位置判别各缸工作次序和间隔？5.根据Q6100汽油机配气相位，画出配气相位图。

进气门开启：上止点前200；进气门关闭；下止点前38.50；排气门关闭；上止点后20.50。

计算进气门开启延续角，排气门开启延续角？进排气门重叠角？6.气门有哪些开启方式?各有什么优缺点?。

试题一、概念简答题（每题8分，共40分）1、目前航空燃气轮机主要有哪几种类型？简述其结构和应用特点2、什么是化学反应速度？它与那些因素有关？在燃气轮机燃烧室设计中, 应怎样考虑利用这些因素来强化燃烧？3、主燃烧室按结构形式可分为哪几类？试从工作原理上比较它们的优缺点。

4、双轴涡轮喷气发动机低压转子与高压转子的共同工作点为什么不是独立变化的？5、调整放大或缩小尾喷管临界截面积对单轴涡轮喷气发动机共同工作线有什么影响？为什么？二、计算题（每题15分，共60分）6、某压气机增压比为8.5，效率为0.8,求（1）当进气温度是20°C寸的压气机出口总温。

（2）压气机对每千克气体的加功量。

（3）如测得压气机流量为65kg/s,计算压气机所需的压缩功率。

（绝热指数k=1.4;气体常数R=287J/kg.K）7、装在协和号飞机的发动机，其原压气机进口级装有预旋导流叶片。

在其动叶进口处T1* =15°C，叶尖处的C1^200m/s l C1^125m/s,^360m/s，求：（1）叶尖M aw1 ？（2）在改型中去掉预旋导流叶片，且叶尖C“ =210m/s，问这时的叶尖M aw1= ？8、具有收敛尾喷管的涡轮喷气发动机在地面台架上试车时，已知空气流量为69kg/s，喷管出口处总温1200K,总压1.4 105Pa,尾喷管出口面积0.2m2，试估算发动机推力。

9、假定在巡航条件M a0 =0.8，P°=11kP a，T°=216K下，分别排气涡轮风扇发动机的风扇增压比和效率为-f =1.6, f =0.85 ；经风扇后内涵气流进入高压压气机，二CH =25,由=0.84，（1）计算风扇出口总温和高压压气机出口总温（2）若高压涡轮进口总温为1500K,近似计算高压涡轮出口总温（计算时忽略涡轮叶片冷却空气量，燃气流量与空气量的差别以及燃烧室总压损失）；（3）假定高压涡轮效率TH =0.90，计算其出口总压。

发动机动⼒学复习思考题⼀、名词解释题1、“内部平衡”当考虑曲轴为柔性转⼦，发动机机体也是弹性体时，由于曲轴和机体承受惯性⼒及其⼒矩后产⽣周期性变形，此时即使发动机已达到完全的外部平衡，但变形的结果仍会有⼀部分⼒和⼒矩回传到机座，引起发动机振动并向外传递，发动机的这种平衡称为“内部平衡”。

2、“外部平衡”当假定曲轴为刚性转⼦发动机机体也是绝对刚体时，把内燃机当成⼀个整体，来分析曲柄连杆机构惯性⼒及其⼒矩对发动机⽀承、⽀架等外部构件作⽤时，所达成的平衡称为外部平衡。

3、何谓功率平衡？基于能量守恒定律和功能原理，在结构上或机构设计⽅⾯采取相关措施，将机器的速度波动限制在允许范围内，称为功率平衡。

4、何谓质量平衡？调整构件的质量分布及在结构上采取特殊的措施，将各惯性⼒和惯性⼒矩限制在预期的范围内，叫做质量平衡。

5、倾覆⼒矩作⽤于机体，产⽣使发动机沿阻⼒矩⽅向翻转倾覆的趋势。

6、静平衡在垂直于轴线的同⼀个平⾯（径向）内，如果分布在回转件上各个质量的离⼼惯性⼒合⼒为零或质径积⽮量和为零，称为静平衡。

7、曲轴回转不均匀性⽤曲轴的旋转不平均度δ来表⽰8、动平衡分布在回转件上各个质量的离⼼惯性⼒合⼒为零；同时离⼼⼒在轴向所引起的合⼒矩也为零,这样的平衡叫做动平衡.9、质量代换实际机构具有复杂的分布质量，但可以根据动⼒学等效性原则⽤⼏个适当配置的集中质量(质点)代替原来的系统，这样的⽅法叫做质量代换。

10、扭矩不均匀性为了评价内燃机总转矩变化的均匀程度,通常⽤转矩不均匀度µ来表⽰,即11、什么叫发动机稳定⼯况？在⼀个完整的曲轴总转矩变化周期内，内燃机曲轴输出的有⽤功与作业机具的阻⼒功相等。

12、过量平衡通过加⼤曲轴平衡重来部分平衡⼀阶往复惯性⼒的⽅法对旋转惯性⼒的平衡叫做过量平衡法13、部分平衡通过加⼤曲轴平衡重来部分平衡⼀阶往复惯性⼒的⽅法对⼀阶往复惯性⼒的平衡叫做部分平衡法14、转移平衡通过加⼤曲轴平衡重来部分平衡⼀阶往复惯性⼒的⽅法对整机的平衡叫做转移平衡法⼆、填空题1.正置式曲柄连杆单缸机活塞位移在上⽌点后90°曲轴转⾓之前（请填“前”或者“后”）到达⾏程的⼀半，λ越⼤，活塞达到⾏程之半的时刻越提前（请填“提前”或者“延后”）。

For pers onal use only in study and research; not for commercialuse第一章1、教材图1-1和图1-2分别示出自然吸气与增压四冲程发动机示功图，请问：1）各自的动力过程功、泵气过程功指的是图中哪块面积？功的正负如何？2）各自的理论泵气功、实际泵气功和泵气损失功指的是图中哪块面积？功的正负如何？3）各自的净指示功和总指示功又是由图中哪些面积组成？功的正负如何？4）比较自然吸气与增压发动机示功图的差异，并说明原因。

答：1 ）自然吸气：动力过程功W叫（正），泵气过程功也她（负）。

增压：动力过程功W（正），泵气过程功W（正）。

2）自然吸气：理论泵气功0,实际泵气功W3 W（负），泵气损失功池W（负）。

增压：理论泵气功矩形（阴影部分 +她）（正），实际泵气功她（正）和泵气损失功阴影部分（负）。

3）自然吸气：净指示功W _W2（正），总指示功W敢（正）。

增压：净指示功W矩形面积（正），总指示功W W（正）4）增压发动机与普通发动机在动力循环上的主要差别在于泵气过程功，增压发动机由于有进气增压，其理论泵气功为正，虽然有泵气损失，但泵气过程功仍为正，而自然吸气的泵气过程功是负的，这就是两者在动力循环上的主要区别。

2、教材图1-4曲轴箱扫气二冲程发动机的示功图两块面积各表示什么含义？说明曲轴箱换气功的形成过程及其正负值判断。

答：二冲程发动机没有单独的进排气冲程，所以（a）图中的面积相当于动力过程功（正），而（b）图中的面积是曲轴箱换气过程的功（负）。

曲轴箱换气功是由于活塞背面曲轴箱中的压力p也是变化的，根据循环的方向判断此功为负功。

3、为什么有指示指标与有效指标的分别？两种指标各在什么场合使用答：只有与作功有关的指标，才有有效”与指示”之分。

以工质对活塞作功为计算基准的指标称为指示指标，基于示功图算出，直接反映燃烧和热力循环组织的好坏，用于理论分析和科研；以曲轴输出功为计算基准的指标称为有效指标，由试验测出，直接反映产品最终性能，用于产品开发、生产和使用当中。

第一章绪论1、掌握内燃机的基本名词术语（燃烧室容积、气缸工作容积、气缸总容积和压缩比）2、内燃机工作循环由哪几个过程组成？简述四冲程汽油机、柴油机的工作原理3、阐述柴油机与汽油机工作原理的差别4、简述内燃机的分类情况5、发动机通常是由哪些机构和系统组成的？他们各有什么功能6、发动机汽缸排列有几种方式7、内燃机产品和型号的编制规则第二章内燃机的实际工作过程与性能指标1、内燃机进气终了压力和进气终了温度如何变化，为什么2、简述充气系数的定义，影响因素有哪些？提高充气系数措施有哪些3、什么叫配气相位、气门重叠角4、汽油、柴油的主要使用性能指标5、汽油机、柴油机燃烧过程分哪几个阶段6、点火提前角、喷油提前角的定义7、汽油机爆震燃烧产生的原因和危害8、汽油机、柴油机各工作过程温度、压力的对比9、什么是发动机示功图？有什么用途10、什么是发动机的指示指标和有效指标11、何谓机械效率？发动机的机械损失包括哪些12、简述有效扭矩Me、有效功率Ne的定义13、简述燃油消耗率、升功率的定义和计算方法第三章曲柄连杆机构1、曲柄连杆机构的组成与功能是什么2、机体组有哪些零件组成3、气缸体的功能是什么？它有哪几种结构形式4、发动机气缸套有何作用？什么是干缸套？什么是湿缸套5、活塞组的基本作用和组成各是什么6、活塞有哪几部分组成?柴油机、汽油机的活塞有什么不同7、气环、油环的类型及主要作用是什么8、连杆组的组成及功用9、连杆大头切口常见的定位方式有哪几种10、V型内燃机的连杆有哪几种结构形式11、连杆轴瓦有几种结构形式12、内燃机曲轴的结构、功用及类型13、曲轴为什么要轴向定位？怎样定位？为什么只能有一处定位14、多缸内燃机发火顺序的确定原则15、作用在曲轴连杆机构上的力有哪些？对外作用效果如何16、曲轴系统产生扭转共振的原因是什么？功用是什么第四章配气机构1、配气机构的功用是什么？由哪些零件组成2、凸轮轴轴向定位有几种方式3、配气机构的结构型式有哪几种？驱动机构的结构型式有那几种？各有什么优缺点4、气门弹簧有什么作用？为什么在装配气门弹簧时要预先压缩5、为什么一般发动机的配气机构中要留气门间隙？气门间隙过大或过小有何危害6、可变配气相位控制机构的作用是什么？基本原理是什么7、二冲程内燃机换气方式有哪几种第五章汽油机燃油供给系1、什么是空燃比？过量空气系数2、可燃混合气体成分对汽油机性能有何影响3、汽油机不同工况对可燃混合气的浓度有何要求4、电控汽油喷射系统有何优点？它由几个主要系统组成？各系统的功用如何5、电控汽油喷射系统基本分类有哪几种形式6、什么是空燃比闭环控制？为什么要采用闭环控制第六章柴油机燃油供给系1、柴油机与汽油机基本工作原理差别2、柴油机供给系作用及组成是什么3、柴油机燃烧室的基本类型及特点4、三个精密偶件是什么5、柴油机喷油泵的功用及工作原理6、柴油机为什么采用调速器？调速器分为几种类型7、喷油泵喷油提前角调节方法有哪些8、柴油喷油量、喷油提前角电子控制方法9、柴油机为什么比汽油机易于冒黑烟且难于冷启动第七章汽油机的点火系1、汽油机最佳点火提前角与转速、负荷有什么关系2、传统机械式点火系统组成及各部件作用3、传统机械式点火系统如何调整点火提前角？（真空点火提前和离心点火提前）4、无触点半导体点火系统基本组成是什么？点火信号发生器常用哪些类型的传感器5、微机控制的点火系组成及基本类型第八章冷却系1、冷却系的作用是什么？它有哪几种类型2、水冷系的大小循环是如何进行的3、3水冷系有哪些方式调节冷却强度第九章润滑系1、润滑系的作用是什么2、画出润滑系统的油路走向3、曲轴箱通风的目的是什么第十章起动系1、内燃机启动时要克服哪些阻力2、电动及气动装置一般由哪三大部分组成3、电动机启动中为什么需要离合机构第十一章内燃机特性与调节1、什么叫内燃机特性？研究内燃机特性的目的是什么2、简述外特性、部分速度特性和负荷特性的定义3、分析汽油机和柴油机外特性的差异4、表征工作稳定性的扭矩适应性系数的定义5、分析汽油机和柴油机负荷特性的差异6、为什么柴油机的燃油消耗率比汽油机低7、试述万有特性的作用第十二章内燃机增压1、内燃机增压的目的是什么？简述增压度和压比的定义2、增压系统有哪些基本类型3、废气涡轮增压系统基本类型4、增压内燃机相对非增压内燃机在结构上需要哪些改变第十三章内燃机的污染与控制1、汽车发动机中有害排放物的种类及危害2、汽油机有害排放物的主要来源3、汽油机排放物的生成机理和影响因素4、比较柴油机和汽油机的排放特性的不同点5、废气再循环作用及机理6、直接喷射柴油机空燃比（负荷）对排放物的影响7、汽油机瞬态工况排放特性8、三元催化转换器的作用及工作条件9、汽油蒸发控制系统的作用及原理10、轻型汽油车和重型柴油机的排放测试方法OBDII主要监测内容11、。
