AUTOCAD图转MAPGIS的操作步骤
先在××盘新建文件夹，把.dwg格式文件放入其中。

1、将AUTOCAD图形（*.dwg）格式另存为（*.dxf）格式
打开AUTOCAD2012或2007桌面－文件－打开－选择文件－文件类型－图形（*.dwg）－选择某一文件－打开－出现一个“缺少shx 文件”框－选”为每个shx文件指定替换文件”－指定字体给样式STANDARD－大字体－gbcbig.shx－确定－选择形文件－取消－指定FONTALT的字体－大字体－gbcbig.shx－确定，于是图形就打开了－文件－另存为－保存于－××文件夹－文件类型－选AUTOCAD R12/LT2DXF（*.dxf）类型(最好选这种类型，经过大量的实验，R12版本的文件在转换中数据不丢失) （如是2007版就选AUTOCAD2004/LT2004DXF（*.dxf）类型）－保存，直到桌面由（*.dwg）格式变为（*.dxf）格式为止。

2、炸开（或分解）实体(只对有区的图形，如没有区，可省略)
接着上面的图形桌面－框选（*.dxf）格式图形－修改－分解(其它格式如jpg格式就分解不了，电脑直接就删掉了) －是否忽略绘图次序－是－保存－关闭桌面－××*.dxf最后一次以R12 DXF格式保存，是否以AUTOCAD图形格式保存－否。

这一步非常关键，如省略这一步，MAPGIS点文件就转不出来。

3、在section中转*.dxf文件
打开section－新建文件－1辅助工具－打开外部数据－读取DXF文件(大文件)－选××*.dxf文件－打开－随后出现一mapgis图
－如没有出现mapgis图，可能存在飞点飞线－删除飞点飞线，直至出现可以手工保存文件的对话框－此时mapgis图还是不显示，没关系，手工保存文件就是。

保存方法1：
保存点－保存于－××文件夹－输入点文件名－保存－保存线－保存于－××文件夹－保存－保存区－保存于－××文件夹－保存－然后再在mapgis或section中通过新建工程、添加项目中打开和保存。

保存方法2：
文件－保存剖面－设置保存路径－浏览路径－××盘××文件夹－文件名称－××文件名－确定。

保存方法2可直接生成点、线、区及工程文件。

说明：如文件中套用了其它如surfer软件格式的，则在AUTOCAD 中采用复制再粘贴到另一个AUTOCAD桌面中，再在该桌面中另存成*.dxf文件，再分解，再保存就是了。

合集下载

autocad快速转mapgis方法

autocad快速转mapgis方法


3、选择投影方式为高斯-克吕格投影——西安80（此投影方式为手工添加，在MapInfo根目录下的MAPINFOW.PRJ文件中，可以用记事本打开，如图4）。若未添加该投影方式，可以选择UTM投影方式也可义（如图5），因为转换到MapGIS后一般需要设置坐标系和配准。
4、点击通用转换器的确定按钮进行转换（如图6），并显示转换成功（如图7）。
AutoCAD快速转MapGIS方法是本人在应用各种GIS软件和长期工作中总结的，利用MapInfo软件对AutoCAD良好的转换支持功能（成批转换），和MapGIS对于MapInfo软件的Mif格式的良好支持（成批转换），而总结出来的，适用于快速的由cad到mapgis的转换，特别是对于图层较多的CAD文件（工作中用到的综合水文地质图等图件经常都会达到150多个CAD层），可以实现快速的转换，然后实用MapGIS的统改参数方法可以方便修改点线区图层参数。
1、打开MapInfo软件，点击菜单“工具”——>"通用转换器"——>“通用转换器"（如Байду номын сангаас1），出现通用转换器对话框。
2、设置通用转换器中的源文件的格式为”AutoCAD DWG/DXF“，然后选择源文件的路径，设置目标文件的格式为”MapInfo MID/MIF“,并选择存放目录（如图3）。
5、打开MapGIS文件转换模块软件，选择菜单“输入”——>"成批转换MapInfo的mif文件"（如图9），弹出对话框，设置转换路径为刚才转换的MapInfo的mif文件的目录即可，点击“确定”按钮，出现转换进度条（如图10）。
6、转换结束时，会自动生成MapInfoToMapGIS的工程文件，已经包含了转换的图层文件。然后修改要素参数，和配准校正等处理就可。

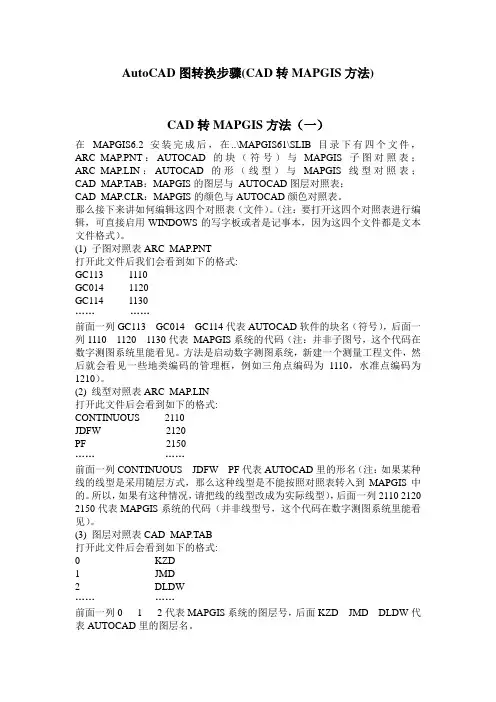

常规AutoCAD图转换步骤(CAD转MAPGIS方法)
