如何利用autocad绘制建筑项目工程施工图

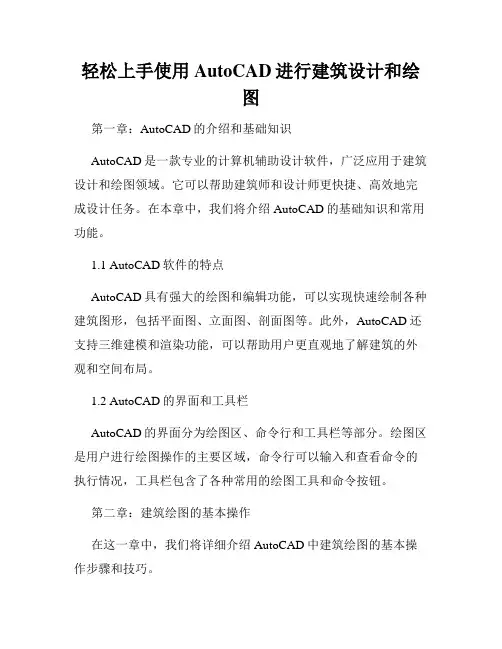

轻松上手使用AutoCAD进行建筑设计和绘图第一章：AutoCAD的介绍和基础知识AutoCAD是一款专业的计算机辅助设计软件，广泛应用于建筑设计和绘图领域。

它可以帮助建筑师和设计师更快捷、高效地完成设计任务。

在本章中，我们将介绍AutoCAD的基础知识和常用功能。

1.1 AutoCAD软件的特点AutoCAD具有强大的绘图和编辑功能，可以实现快速绘制各种建筑图形，包括平面图、立面图、剖面图等。

此外，AutoCAD还支持三维建模和渲染功能，可以帮助用户更直观地了解建筑的外观和空间布局。

1.2 AutoCAD的界面和工具栏AutoCAD的界面分为绘图区、命令行和工具栏等部分。

绘图区是用户进行绘图操作的主要区域，命令行可以输入和查看命令的执行情况，工具栏包含了各种常用的绘图工具和命令按钮。

第二章：建筑绘图的基本操作在这一章中，我们将详细介绍AutoCAD中建筑绘图的基本操作步骤和技巧。

2.1 绘制线段和矩形使用直线命令和矩形命令可以快速绘制建筑图形的基本要素，比如墙壁和房间。

通过指定起点和终点，可以画出直线。

而通过指定一个角点和两个对角线的长度，则可以绘制矩形。

2.2 编辑和修改图形AutoCAD提供了多种编辑和修改图形的命令和工具，比如移动、复制、缩放和旋转等。

通过这些命令和工具，可以对绘图中的元素进行调整和优化。

第三章：建筑图形的高级操作和设计实例在这一章中，我们将介绍一些AutoCAD的高级操作和实际的建筑设计实例。

3.1 使用图层和属性AutoCAD中的图层和属性管理功能可以帮助用户更好地组织和管理建筑图形。

通过合理设置图层和属性，可以实现不同元素的分离和管理。

3.2 创建和编辑块块是AutoCAD中的一种特殊图元，可以将一组图元组合起来，形成一个整体。

通过使用块，可以方便地重复使用、编辑和管理一些常用的建筑元素，比如门和窗户。

3.3 建筑设计实例：平面布局和立面设计以一个简单的住宅设计为例，我们将展示如何使用AutoCAD进行平面布局和立面设计。

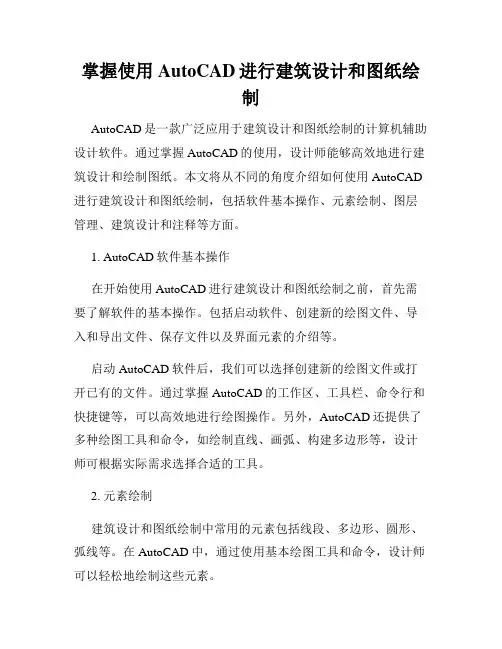

掌握使用AutoCAD进行建筑设计和图纸绘制AutoCAD是一款广泛应用于建筑设计和图纸绘制的计算机辅助设计软件。

通过掌握AutoCAD的使用，设计师能够高效地进行建筑设计和绘制图纸。

本文将从不同的角度介绍如何使用AutoCAD 进行建筑设计和图纸绘制，包括软件基本操作、元素绘制、图层管理、建筑设计和注释等方面。

1. AutoCAD软件基本操作在开始使用AutoCAD进行建筑设计和图纸绘制之前，首先需要了解软件的基本操作。

包括启动软件、创建新的绘图文件、导入和导出文件、保存文件以及界面元素的介绍等。

启动AutoCAD软件后，我们可以选择创建新的绘图文件或打开已有的文件。

通过掌握AutoCAD的工作区、工具栏、命令行和快捷键等，可以高效地进行绘图操作。

另外，AutoCAD还提供了多种绘图工具和命令，如绘制直线、画弧、构建多边形等，设计师可根据实际需求选择合适的工具。

2. 元素绘制建筑设计和图纸绘制中常用的元素包括线段、多边形、圆形、弧线等。

在AutoCAD中，通过使用基本绘图工具和命令，设计师可以轻松地绘制这些元素。

以绘制线段为例，我们可以使用“直线”命令或快捷键“L”进行绘制。

点击起点和终点确定线段的位置和长度。

类似地，通过命令“多边形”、“圆”和“弧线”等，可以绘制不同形状的元素。

除了基本元素的绘制，AutoCAD还支持曲线、样条线、多段线等复杂元素的绘制。

掌握这些绘图技巧可以使设计师更加灵活地表达设计意图。

3. 图层管理图层是AutoCAD中重要的概念，它可以将绘图元素按照不同的属性分组和管理。

通过良好的图层管理，设计师可以更加方便地进行图纸的编辑和修改。

在AutoCAD中，设计师可以创建新的图层，并设置不同的颜色、线型和线宽等属性。

通过将不同元素放置在不同的图层上，设计师可以方便地控制元素的可见性和编辑性。

另外，AutoCAD还支持图层的冻结、锁定和恢复等操作。

冻结图层可以使其不可见，锁定图层可以防止误操作，而恢复图层可以还原其可见性。

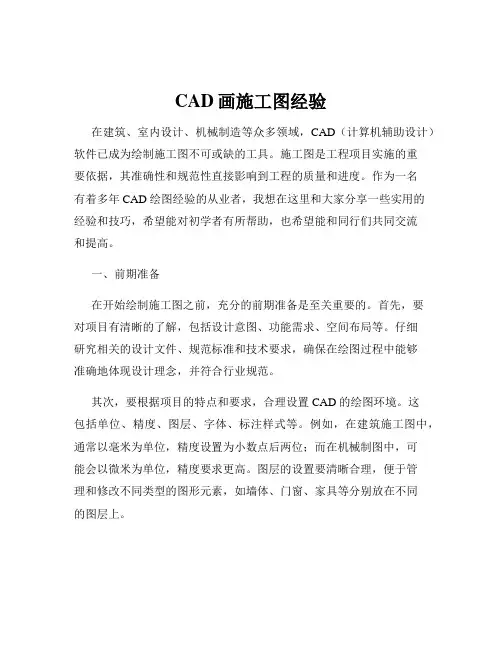

CAD画施工图经验在建筑、室内设计、机械制造等众多领域，CAD（计算机辅助设计）软件已成为绘制施工图不可或缺的工具。

施工图是工程项目实施的重要依据，其准确性和规范性直接影响到工程的质量和进度。

作为一名有着多年 CAD 绘图经验的从业者，我想在这里和大家分享一些实用的经验和技巧，希望能对初学者有所帮助，也希望能和同行们共同交流和提高。

一、前期准备在开始绘制施工图之前，充分的前期准备是至关重要的。

首先，要对项目有清晰的了解，包括设计意图、功能需求、空间布局等。

仔细研究相关的设计文件、规范标准和技术要求，确保在绘图过程中能够准确地体现设计理念，并符合行业规范。

其次，要根据项目的特点和要求，合理设置 CAD 的绘图环境。

这包括单位、精度、图层、字体、标注样式等。

例如，在建筑施工图中，通常以毫米为单位，精度设置为小数点后两位；而在机械制图中，可能会以微米为单位，精度要求更高。

图层的设置要清晰合理，便于管理和修改不同类型的图形元素，如墙体、门窗、家具等分别放在不同的图层上。

另外，准备好所需的图库和模板也是很有帮助的。

图库可以包括常用的图形符号、构配件、家具等，模板则可以包含图框、标题栏、图例等。

这样可以大大提高绘图效率，减少重复劳动。

二、绘图技巧1、熟练掌握基本绘图命令CAD 提供了丰富的绘图命令，如直线、圆、矩形、多边形等。

要熟练掌握这些基本命令的操作方法和快捷键，能够快速准确地绘制出各种图形。

例如，绘制直线时，可以使用“L”快捷键，输入起点和终点坐标；绘制圆时，可以使用“C”快捷键，指定圆心和半径。

2、合理运用修改命令修改命令在绘图过程中经常用到，如移动、复制、旋转、缩放、修剪、延伸等。

熟练运用这些命令可以对已绘制的图形进行调整和修改，提高绘图效率。

比如，当需要复制多个相同的图形时，可以使用“CO”快捷键进行复制操作。

3、精确捕捉和追踪功能CAD 中的捕捉和追踪功能可以帮助我们精确地定位和绘制图形。

打开捕捉功能，可以准确地捕捉到端点、中点、交点等特殊点；追踪功能则可以沿着一定的路径进行绘制。

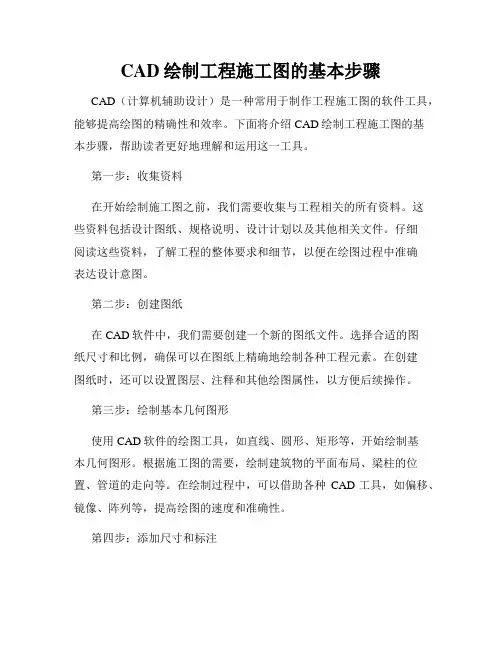

CAD绘制工程施工图的基本步骤CAD（计算机辅助设计）是一种常用于制作工程施工图的软件工具，能够提高绘图的精确性和效率。

下面将介绍CAD绘制工程施工图的基本步骤，帮助读者更好地理解和运用这一工具。

第一步：收集资料在开始绘制施工图之前，我们需要收集与工程相关的所有资料。

这些资料包括设计图纸、规格说明、设计计划以及其他相关文件。

仔细阅读这些资料，了解工程的整体要求和细节，以便在绘图过程中准确表达设计意图。

第二步：创建图纸在CAD软件中，我们需要创建一个新的图纸文件。

选择合适的图纸尺寸和比例，确保可以在图纸上精确地绘制各种工程元素。

在创建图纸时，还可以设置图层、注释和其他绘图属性，以方便后续操作。

第三步：绘制基本几何图形使用CAD软件的绘图工具，如直线、圆形、矩形等，开始绘制基本几何图形。

根据施工图的需要，绘制建筑物的平面布局、梁柱的位置、管道的走向等。

在绘制过程中，可以借助各种CAD工具，如偏移、镜像、阵列等，提高绘图的速度和准确性。

第四步：添加尺寸和标注在绘制完成基本几何图形后，需要添加尺寸和标注。

通过CAD软件的尺寸工具，测量和标注各个元素的长度、宽度、高度等，并标明各种构件之间的距离和间距。

这些尺寸和标注对于施工人员理解图纸意图和实际操作非常重要。

第五步：绘制细节和剖面根据工程的需要，绘制一些细节和剖面，以展示建筑物的各个部分和细节。

在CAD软件中，可以利用截面工具和绘制工具，绘制建筑物的剖面、不同部位的细节等。

这些细节和剖面图能够帮助施工人员理解建筑物的构造和细节，确保施工过程的准确性和质量。

第六步：检查和修改在完成绘制后，需要仔细检查图纸的准确性和完整性。

对于可能存在的错误、不完整或不一致的地方进行修改和修正，确保图纸的准确性和可读性。

此外，还可以利用CAD软件的校验工具对图纸进行检查，以确保符合设计和规范的要求。

第七步：输出图纸完成对图纸的检查和修改后，可以将图纸输出为不同的格式和尺寸。

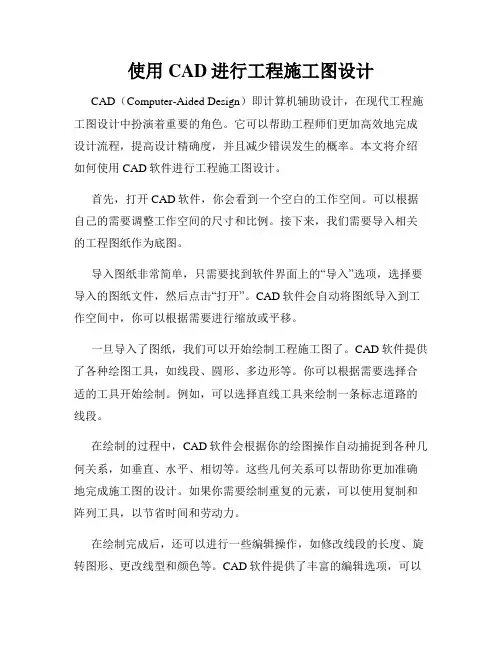

使用CAD进行工程施工图设计CAD（Computer-Aided Design）即计算机辅助设计，在现代工程施工图设计中扮演着重要的角色。

它可以帮助工程师们更加高效地完成设计流程，提高设计精确度，并且减少错误发生的概率。

本文将介绍如何使用CAD软件进行工程施工图设计。

首先，打开CAD软件，你会看到一个空白的工作空间。

可以根据自己的需要调整工作空间的尺寸和比例。

接下来，我们需要导入相关的工程图纸作为底图。

导入图纸非常简单，只需要找到软件界面上的“导入”选项，选择要导入的图纸文件，然后点击“打开”。

CAD软件会自动将图纸导入到工作空间中，你可以根据需要进行缩放或平移。

一旦导入了图纸，我们可以开始绘制工程施工图了。

CAD软件提供了各种绘图工具，如线段、圆形、多边形等。

你可以根据需要选择合适的工具开始绘制。

例如，可以选择直线工具来绘制一条标志道路的线段。

在绘制的过程中，CAD软件会根据你的绘图操作自动捕捉到各种几何关系，如垂直、水平、相切等。

这些几何关系可以帮助你更加准确地完成施工图的设计。

如果你需要绘制重复的元素，可以使用复制和阵列工具，以节省时间和劳动力。

在绘制完成后，还可以进行一些编辑操作，如修改线段的长度、旋转图形、更改线型和颜色等。

CAD软件提供了丰富的编辑选项，可以满足各种设计需求。

值得注意的是，CAD软件的编辑操作是非常灵活和精确的，可以随时调整和修改，以确保设计的准确性。

另外，CAD软件还提供了一些辅助设计工具，如图层、文字和尺寸标注等。

通过合理使用这些工具，可以使施工图更加清晰和易于理解。

例如，可以使用图层来对不同类型的元素进行分组和管理，以便于后续的施工和检查。

同时，使用文字和尺寸标注可以让施工人员更加方便地理解和执行设计要求。

最后，完成了工程施工图的设计后，可以对其进行保存和输出。

CAD软件支持多种文件格式，如DWG、DXF和PDF等。

你可以选择适合自己需求的文件格式保存设计图纸，并打印输出或分享给相关人员。

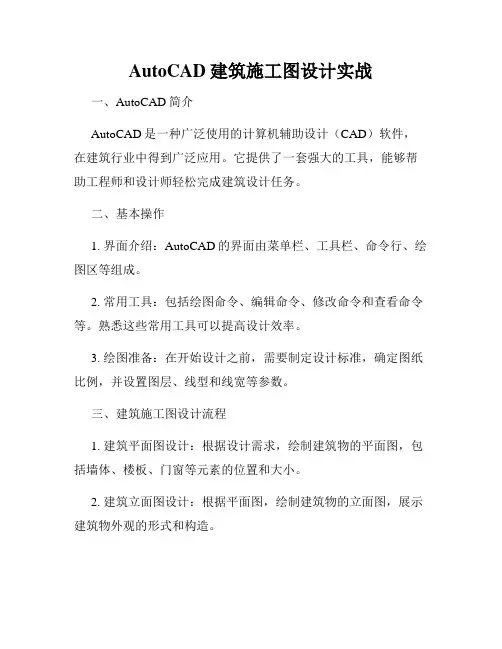

AutoCAD建筑施工图设计实战一、AutoCAD简介AutoCAD是一种广泛使用的计算机辅助设计（CAD）软件，在建筑行业中得到广泛应用。

它提供了一套强大的工具，能够帮助工程师和设计师轻松完成建筑设计任务。

二、基本操作1. 界面介绍：AutoCAD的界面由菜单栏、工具栏、命令行、绘图区等组成。

2. 常用工具：包括绘图命令、编辑命令、修改命令和查看命令等。

熟悉这些常用工具可以提高设计效率。

3. 绘图准备：在开始设计之前，需要制定设计标准，确定图纸比例，并设置图层、线型和线宽等参数。

三、建筑施工图设计流程1. 建筑平面图设计：根据设计需求，绘制建筑物的平面图，包括墙体、楼板、门窗等元素的位置和大小。

2. 建筑立面图设计：根据平面图，绘制建筑物的立面图，展示建筑物外观的形式和构造。

3. 建筑剖面图设计：通过剖面图展示建筑物的内部结构和构造，以便工程师和工人能够理解和施工。

4. 细部图设计：包括建筑物细节的绘制，如门窗、梁柱、楼梯等。

这些细节图对于施工非常重要。

5. 建筑标注和注释：在图纸上进行文字和尺寸标注，以便施工过程中的准确执行。

6. 图纸审核和修改：根据设计师和工程师的意见，对施工图进行审核和修改，确保图纸的准确性和可施工性。

四、建筑施工图设计的注意事项1. 图纸比例和精度：在绘制建筑施工图时，需要选择适当的比例，并确保图纸的精度满足要求。

2. 图层设计：根据不同的元素，将建筑图纸分为不同的图层，便于管理和修改。

3. 尺寸标注：尺寸标注需要准确表达建筑物的尺寸，同时要符合行业标准和规范。

4. 字体和字号选择：选择合适的字体和字号，使文字清晰可读。

5. 图纸布局：合理的图纸布局可以提高绘图效率，同时保持图纸的整洁和易读性。

五、AutoCAD建筑施工图设计的优势1. 灵活性：AutoCAD可以根据设计需求和变化快速调整和修改图纸，保持设计的及时性和灵活性。

2. 三维建模：通过AutoCAD的三维建模功能，可以更加真实地展示建筑物的形态和空间布局。

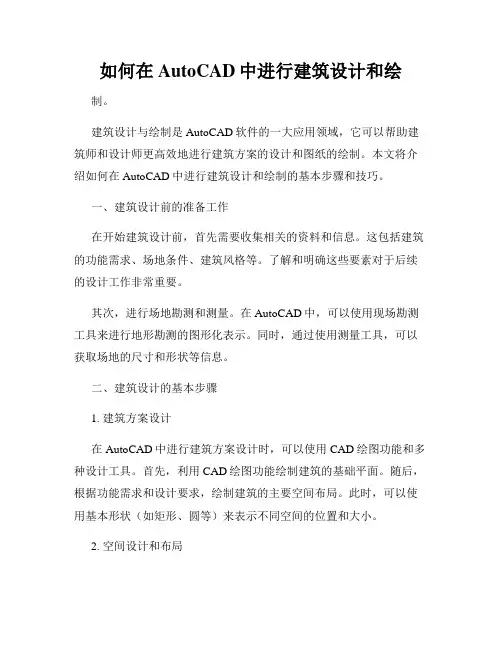

如何在AutoCAD中进行建筑设计和绘制。

建筑设计与绘制是AutoCAD软件的一大应用领域，它可以帮助建筑师和设计师更高效地进行建筑方案的设计和图纸的绘制。

本文将介绍如何在AutoCAD中进行建筑设计和绘制的基本步骤和技巧。

一、建筑设计前的准备工作在开始建筑设计前，首先需要收集相关的资料和信息。

这包括建筑的功能需求、场地条件、建筑风格等。

了解和明确这些要素对于后续的设计工作非常重要。

其次，进行场地勘测和测量。

在AutoCAD中，可以使用现场勘测工具来进行地形勘测的图形化表示。

同时，通过使用测量工具，可以获取场地的尺寸和形状等信息。

二、建筑设计的基本步骤1. 建筑方案设计在AutoCAD中进行建筑方案设计时，可以使用CAD绘图功能和多种设计工具。

首先，利用CAD绘图功能绘制建筑的基础平面。

随后，根据功能需求和设计要求，绘制建筑的主要空间布局。

此时，可以使用基本形状（如矩形、圆等）来表示不同空间的位置和大小。

2. 空间设计和布局在建筑方案确定后，需要进行空间设计和布局。

可以通过对建筑进行三维建模，进行室内外空间的具体设计。

同时，可以使用多种工具来辅助进行空间布局，如自动排布、放大缩小、旋转等。

这些工具可以帮助设计师更加方便地进行空间设计和布局。

3. 建筑外观设计建筑的外观设计对于整体的建筑效果有重要影响。

在AutoCAD中，可以使用不同的绘图功能和渲染工具，来进行建筑外观的设计。

有了这些工具，可以实现建筑的材料、质感和颜色的模拟，提供更真实的外观效果。

4. 建筑施工图的绘制建筑施工图是建筑施工的重要依据。

在AutoCAD中，可以根据建筑设计方案，绘制建筑施工图。

使用AutoCAD的绘图工具，包括绘制线段、填充区域、标注注释等。

同时，可以在绘图过程中使用多种工具来保证施工图的准确性和可读性。

三、建筑设计和绘制的技巧和注意事项1. 熟悉AutoCAD基本操作在进行建筑设计和绘制前，需要熟悉AutoCAD的基本操作和常用命令。

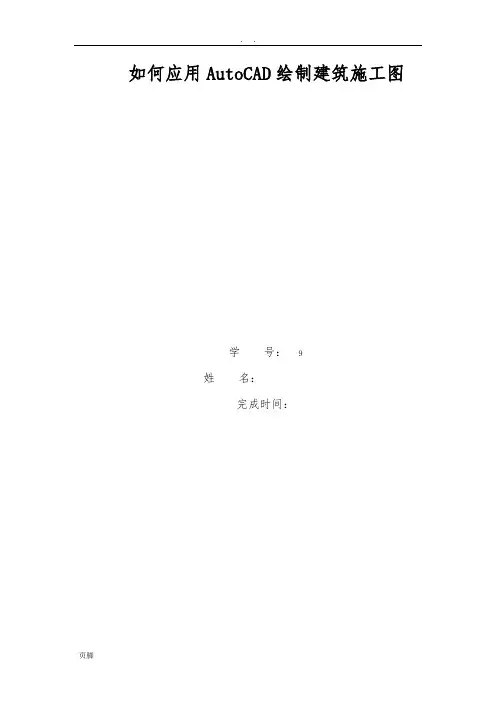

如何应用AutoCAD绘制建筑施工图学号：9姓名：完成时间：使用AutoCAD绘制建筑施工图的技巧摘要：CAD覆盖的工作领域不断地扩大，已在工程设计中承担着不可替代的重要作用。

想要学好它必须通过在学习班中系统的学习，对教材的理解，并与同学及CAD能手交流，及时请教各种问题，节约学习的时间。

CAD软件绘图能真正做到方便、整洁、清洁、轻松。

总结学习中应注意的事项，首先应该熟悉AutoCAD的工作界面。

如果你对一个软件的工作界面不熟悉，那就无从谈起怎样去熟习使用该软件了。

在熟悉工作界面环境的基础上加以运用各种命令，是画好一图的最起码的要求。

绘图要养成一种良好的作图习惯，培养一套自己实用的绘图程序和技巧。

总结一些建筑绘图的快捷方法，以使自己的绘图速度加速，并通过大量绘图来练习基本操作命令。

只有长时间的锻炼，才能够熟能生巧。

关键词：CAD技巧应用快捷命令其他命令目录摘要： (2)一、学习应注意的事项 (4)二、基本要求 (4)2.1需要掌握的重点命令（快捷命令） (4)2.2常用功能键 (5)2.3常用快捷键 (5)2.4其他命令 (6)三、使用AutoCAD软件应注意的事项 (7)总结： (9)参考文献： (10)CAD即计算机辅助设计与制图,是指运用计算机系统辅助一项设计的建立、绘制、修改、分析或优化的过程。

随着CAD技术的不断发展,其覆盖的工作领域也不断地扩大,如工程设计CAD项目的管理、初步设计、分析计算、绘制工程、三维动态、统计优化等。

通过多年的设计实践CAD技术以简单、快捷、存储方便、精确、功能强大等优点已在工程设计中承担着不可替代的重要作用。

许多工程都应用了计算机进行辅助设计和辅助绘图, 用CAD绘图可以一只鼠标做你想做的任何事情。

它有统一的线型库、字体库，图面整洁统一。

CAD软件所提供的UNDO功能让你不必担心画错，它可以使你返回到你画错之前的那一步。

你可以在电脑系统后台运行一些音乐播放软件，一边听音乐一边工作。

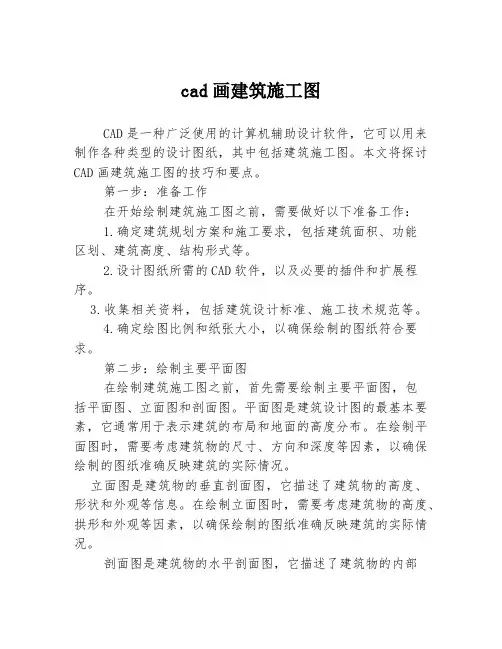

cad画建筑施工图CAD是一种广泛使用的计算机辅助设计软件，它可以用来制作各种类型的设计图纸，其中包括建筑施工图。

本文将探讨CAD画建筑施工图的技巧和要点。

第一步：准备工作在开始绘制建筑施工图之前，需要做好以下准备工作：1.确定建筑规划方案和施工要求，包括建筑面积、功能区划、建筑高度、结构形式等。

2.设计图纸所需的CAD软件，以及必要的插件和扩展程序。

3.收集相关资料，包括建筑设计标准、施工技术规范等。

4.确定绘图比例和纸张大小，以确保绘制的图纸符合要求。

第二步：绘制主要平面图在绘制建筑施工图之前，首先需要绘制主要平面图，包括平面图、立面图和剖面图。

平面图是建筑设计图的最基本要素，它通常用于表示建筑的布局和地面的高度分布。

在绘制平面图时，需要考虑建筑物的尺寸、方向和深度等因素，以确保绘制的图纸准确反映建筑的实际情况。

立面图是建筑物的垂直剖面图，它描述了建筑物的高度、形状和外观等信息。

在绘制立面图时，需要考虑建筑物的高度、拱形和外观等因素，以确保绘制的图纸准确反映建筑的实际情况。

剖面图是建筑物的水平剖面图，它描述了建筑物的内部结构和构造。

在绘制剖面图时，需要考虑建筑物的内部结构、墙体和屋顶等因素，以确保绘制的图纸准确反映建筑的实际情况。

第三步：绘制施工细节和装饰图在绘制主要平面图后，需要进一步绘制施工细节图和装饰图。

施工细节图包括窗户、门和门框等细节图，是建筑施工图的重要组成部分。

在绘制施工细节图时，需要考虑细节图的尺寸、位置和独特之处，以确保绘制的图纸准确反映建筑的实际情况。

装饰图是建筑物的装饰细节图，包括立柱、栏杆、装饰柱和雕刻等。

在绘制装饰图时，需要考虑建筑物的风格、材料和颜色等因素，以确保绘制的图纸准确反映建筑的实际情况。

第四步：细节处理在完成建筑施工图的初步绘制后，需要对图纸进行细节处理，以确保绘制的图纸准确、有条理和易读。

在进行细节处理时，需要注意以下事项：1.统一绘图标准，包括图纸大小、线条宽度、纸张汇合、颜色和代码。

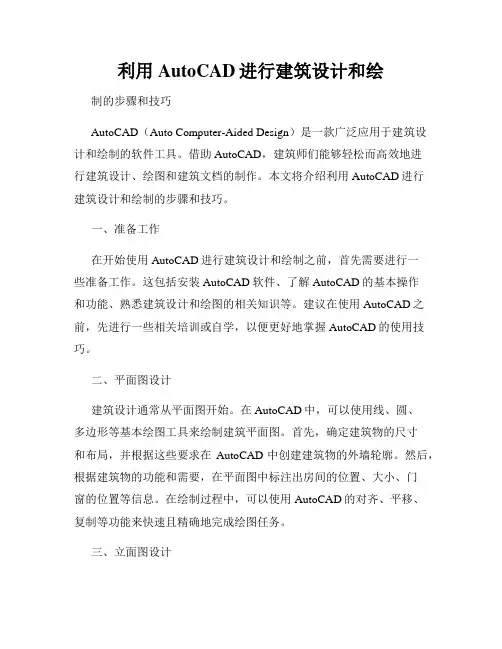

利用AutoCAD进行建筑设计和绘制的步骤和技巧AutoCAD（Auto Computer-Aided Design）是一款广泛应用于建筑设计和绘制的软件工具。

借助AutoCAD，建筑师们能够轻松而高效地进行建筑设计、绘图和建筑文档的制作。

本文将介绍利用AutoCAD进行建筑设计和绘制的步骤和技巧。

一、准备工作在开始使用AutoCAD进行建筑设计和绘制之前，首先需要进行一些准备工作。

这包括安装AutoCAD软件、了解AutoCAD的基本操作和功能、熟悉建筑设计和绘图的相关知识等。

建议在使用AutoCAD之前，先进行一些相关培训或自学，以便更好地掌握AutoCAD的使用技巧。

二、平面图设计建筑设计通常从平面图开始。

在AutoCAD中，可以使用线、圆、多边形等基本绘图工具来绘制建筑平面图。

首先，确定建筑物的尺寸和布局，并根据这些要求在AutoCAD中创建建筑物的外墙轮廓。

然后，根据建筑物的功能和需要，在平面图中标注出房间的位置、大小、门窗的位置等信息。

在绘制过程中，可以使用AutoCAD的对齐、平移、复制等功能来快速且精确地完成绘图任务。

三、立面图设计立面图是建筑设计中的重要环节之一。

在AutoCAD中，可以利用平面图或现有的建筑草图来设计建筑物的立面图。

首先，根据建筑物的平面布局，绘制出建筑物的外立面。

可以使用直线、矩形、封闭多线段等工具来绘制建筑物的墙体、窗户、门等元素。

为了使立面图更加生动和直观，可以添加一些细节，比如立面材料、纹理等。

此外，AutoCAD还提供了视图切割和投影功能，可以快速生成建筑物的立面图。

四、三维模型设计利用AutoCAD进行建筑设计还可以创建建筑的三维模型。

三维模型能够更好地展示建筑设计的效果，有助于人们直观地理解建筑物的外观和内部结构。

在AutoCAD中，可以使用线、面、体等工具来创建建筑物的三维模型。

首先，根据平面图和立面图的信息，绘制建筑物的主体框架和结构。

然后，逐步添加细节和装饰，如窗户、门、楼梯等。

AutoCAD施工图绘制与标注技巧CHAPTER 1: AutoCAD施工图绘制基础AutoCAD是一款非常强大的工程绘图软件，在施工图绘制过程中，熟练掌握AutoCAD的基础操作是非常重要的。

本章节将介绍一些AutoCAD施工图绘制的基础技巧。

1.1 AutoCAD绘图单位设置在开始绘制施工图前，需要事先设置好合适的绘图单位。

通过命令"UNITS"可以进行单位设置，该命令可以控制长度、角度和坐标的显示方式和精度。

施工图一般使用毫米或米作为长度单位，角度单位可以选择度或弧度。

1.2 AutoCAD绘图界面设置AutoCAD的界面设置可以大大提高绘图效率。

通过在选项设置中调整界面设置，可以将常用的工具栏、命令行等功能窗口合理摆放和调整大小，以便更好地进行施工图绘制。

1.3 AutoCAD绘图工具的应用AutoCAD提供了丰富的绘图工具，熟练使用这些工具可以高效地完成施工图的绘制工作。

例如，绘制直线可以使用"LINE"命令，绘制圆可以使用"CIRCLE"命令。

此外，还有诸如矩形、多边形等绘图工具可供选择。

CHAPTER 2: AutoCAD施工图标注技巧施工图的标注是为了使绘制的图纸更加清晰明了，方便工程人员理解和操作。

本章节将介绍一些AutoCAD施工图标注的技巧。

2.1 尺寸标注尺寸标注是施工图中常用的一种标注方式，用于标识物体的尺寸。

在AutoCAD中，可以使用"DIMENSION"命令进行尺寸标注。

在标注过程中，可以设置标注的风格、文字的位置和字体大小等。

2.2 符号标注符号标注用于标识施工图中的特定符号，如箭头、直线、圆形等。

在AutoCAD中，可以使用"BLOCK"命令创建符号块，并将其插入到绘图中进行标注。

2.3 文字标注文字标注可以用于标识施工图中的文字信息，如名称、编号等。

在AutoCAD中，可以使用"MTEXT"命令进行文字标注。

CAD画施工图图解教程在建筑、室内设计、机械制造等众多领域，CAD（计算机辅助设计）软件都是绘制施工图的重要工具。

通过 CAD 绘制的施工图不仅准确、清晰，还能大大提高工作效率。

接下来，我将为您详细介绍 CAD 画施工图的整个过程，并通过图解让您一目了然。

首先，打开 CAD 软件，新建一个绘图文件。

在开始绘图之前，我们需要根据实际需求设置好绘图单位和精度。

一般来说，建筑行业常用的单位是毫米，精度设置为小数点后两位即可。

接下来，我们要设置图层。

图层就像是一张张透明的纸，您可以在不同的图层上绘制不同类型的图形，比如墙体、门窗、家具等，这样便于管理和修改。

点击“图层特性管理器”，新建所需的图层，并为每个图层设置不同的颜色、线型和线宽。

然后，开始绘制轴线。

轴线是确定建筑物或者物体基本布局的重要线条。

选择“直线”工具，按照设计尺寸绘制出纵横交错的轴线。

绘制完成后，使用“偏移”命令，根据墙体的厚度，将轴线向两侧偏移，得到墙体的中心线。

接着绘制墙体。

选择“多线”工具，设置好多线的样式和比例（一般墙体厚度为 240mm 或 370mm），沿着墙体中心线绘制墙体。

对于门窗洞口的位置，使用“打断”命令将墙体打断。

门窗的绘制也是施工图中的重要部分。

在相应的位置，使用“矩形”工具绘制出门窗的轮廓。

对于窗户，还需要绘制窗台和窗棂等细节。

在绘制家具和设备时，可以从 CAD 的图库中插入现成的图形，也可以自己使用各种绘图工具进行绘制。

标注尺寸是必不可少的步骤。

选择“标注”工具，依次标注出轴线间距、墙体长度、门窗尺寸等。

标注的文字大小和样式要统一、清晰，便于阅读。

文字说明也很关键。

在图中需要对一些特殊的设计要求、材料规格等进行文字说明，让施工人员能够准确理解设计意图。

绘制完施工图后，一定要进行仔细的检查。

检查图形是否准确、尺寸标注是否完整、图层设置是否合理等。

在绘图过程中，还有一些技巧和注意事项。

比如，经常保存绘图文件，以防数据丢失；熟练使用快捷键可以大大提高绘图效率；对于复杂的图形，可以先绘制一部分，然后通过“复制”和“镜像”等命令快速完成其他部分。

学习使用AutoCAD进行建筑施工图绘制一、IntroductionAutoCAD, developed by Autodesk, is a computer-aided design (CAD) software widely used in the field of architecture. It provides powerful tools for architects and designers to create precise and detailed construction drawings. This article will explore the process of learning and using AutoCAD for architectural construction drawing.二、Understanding AutoCAD1. The Interface: AutoCAD has a user-friendly interface with various menus, toolbars, and commands. Familiarize yourself with the different elements of the interface to navigate efficiently.2. Drawing Tools: AutoCAD provides a wide range of drawing tools such as lines, circles, arcs, and polygons. Learn how to use these tools to create basic shapes and objects.3. Modifying Tools: AutoCAD allows you to modify your drawings by moving, rotating, scaling, and mirroring objects. Understand how to use these tools to make changes and adjustments as needed.4. Layers: Layers help organize different elements of your drawing. Learn how to create and manage layers to keep your drawings well-structured and easy to understand.5. Annotations: AutoCAD enables you to add text, dimensions, and other annotations to your drawings. Explore the available annotation tools and learn how to use them effectively.三、Setting up a Project1. Scale and Units: Before starting a new project, determine the appropriate units and scale for your drawing. This is crucial for accurate measurements and dimensioning.2. Drawing Limits: Set the drawing limits to define the maximum size of your drawing area. Consider the scale and complexity of your project to determine suitable limits.3. Drawing Templates: Utilize predefined drawing templates or create custom ones with standard layers, text styles, and other settings. Templates save time and ensure consistency across multiple drawings.四、Creating the Floor Plan1. Importing Site Plans: Begin by importing the site plan or architectural sketch as a reference for your floor plan. Scale and trace the relevant features onto a clean drawing.2. Walls and Partitions: Use the line and offset tools to draw walls and partitions. Pay attention to wall thickness and accurately align them with the site plan.3. Doors and Windows: Insert door and window blocks from AutoCAD's library or create custom ones. Place them in the appropriate locations, considering measurements and functional requirements.4. Furniture and Fixtures: Add furniture and fixtures to the floor plan to visualize the spatial layout. Use pre-made blocks or create custom ones for accurate representation.五、Designing the Elevations1. Creating Elevation Views: Generate elevation views from the floor plan by selecting the relevant sections. AutoCAD can automatically generate these views based on the defined section lines.2. Adding Details: Add architectural details, such as door and window symbols, to the elevations. Pay attention to proportions, dimensions, and material representations.3. Annotations and Dimensions: Include annotations and dimensions to indicate heights, widths, and other measurements. Ensure that these annotations are clear and legible.六、Developing Building Sections1. Section Views: Generate section views to showcase the vertical composition of the building. Place section lines appropriately, considering the importance and visual clarity.2. Dimensioning and Annotation: Add dimensions and annotations to highlight critical measurements, material specifications, and other relevant information.七、Preparing Construction Details1. Detail Components: Create reusable detail components for commonly used construction details. This improves efficiency and consistency in your drawings.2. Detail Callouts: Add detail callouts to the floor plan or section views to reference detailed drawings. Ensure consistency in the labeling and numbering system.3. Detail Drawing: Create detailed drawings for critical connections, structural elements, and other construction details. Pay attention to scale, accuracy, and clarity.八、Generating Sheets1. Sheet Layout: Create sheet layouts to organize and present your drawings effectively. Include title blocks, revision blocks, and other necessary information according to standard practices.2. Printing and Plotting: Set up print settings to ensure proper scaling, paper size, and quality. Test-print a sample sheet to check for any issues before final output.九、ConclusionLearning to use AutoCAD for architectural construction drawing requires a comprehensive understanding of the software's interface, drawing and modifying tools, as well as project setup. By following the steps outlined in this article, architects and designers can enhance their ability to create precise and detailed construction drawings using AutoCAD. With practice and experience, the proficiency in AutoCAD will improve, leading to efficient and accurate construction documentation.。

如何使用AutoCAD进行建筑施工图和扩展布局AutoCAD（Auto Computer Aided Design）是一款广泛应用于机械、建筑等领域的计算机辅助设计软件。

在建筑设计领域，使用AutoCAD可以进行建筑施工图和扩展布局的编制和设计。

本文将介绍如何使用AutoCAD进行建筑施工图和扩展布局，并分为以下几个章节进行详细说明。

第一章：AutoCAD基础知识在使用AutoCAD进行建筑施工图和扩展布局之前，需要先了解AutoCAD的基础知识。

包括AutoCAD的界面布局、常用工具栏和工具的功能、常用的绘图命令等。

通过熟悉这些基础知识，可以提高工作效率和准确性。

第二章：建筑施工图的设计流程建筑施工图是建筑设计师将设计理念转化为具体建筑的工程图纸，它包括平面图、立面图、剖面图等多个视图。

在使用AutoCAD进行建筑施工图的设计时，需要按照一定的流程进行。

主要包括图纸比例的确定、分析设计需求、进行绘图布局、绘制几何图形、添加文字和注释等。

第三章：使用AutoCAD进行扩展布局扩展布局是指在建筑设计中，根据不同的需求和要求，对设计平面进行更细致的布局和设计，包括设备布置、管道走向、电缆线路等。

在使用AutoCAD进行扩展布局时，可以利用一些辅助工具和技巧，如图层管理、块定义、阵列等功能，提高效率和准确性。

第四章：AutoCAD建筑施工图的进阶应用除了基本的建筑施工图设计，AutoCAD还提供了一些进阶的功能和应用，如三维建模、渲染和动画等。

在使用这些功能时，可以将建筑设计更加立体化、生动化，使设计结果更具真实感和展示效果。

第五章：AutoCAD建筑施工图的标注和注释在建筑施工图中，标注和注释是非常重要的部分，它能够说明图纸的具体细节和设计要求。

在AutoCAD中，可以通过设置标注样式、字体和尺寸等参数，进行标注的添加和编辑。

同时也可以使用注释工具和标注工具，添加文字描述、尺寸标注和箭头等。

第六章：建筑施工图的管理和协作在建筑设计中，多人协作和图纸管理是非常重要的环节。

使用AutoCAD进行建筑设计与绘图AutoCAD是一种被广泛应用于建筑设计与绘图领域的软件工具。

它具有强大的绘图和建模功能，使得建筑师能够快速、高效地创建和修改建筑设计图纸。

以下是关于如何使用AutoCAD进行建筑设计与绘图的详细介绍。

首先，在开始使用AutoCAD进行建筑设计与绘图之前，我们需要了解软件的基本操作和功能。

AutoCAD提供了直观的用户界面，包含各种工具栏和菜单，方便用户进行绘制、编辑和管理的操作。

用户可以使用命令行或者图形界面快捷键来操作该软件。

其次，建筑设计与绘图的第一步是绘制建筑平面图。

在AutoCAD中，我们可以使用线段工具、多边形工具和矩形工具等基本图形工具来创建建筑物的外轮廓。

在绘制平面图时，我们可以使用图层管理功能将不同的元素分层，如建筑物的轴线、墙壁、窗户和门等。

这样处理可以帮助我们更好地控制绘图的可视化效果，并且使得后期的编辑更加方便。

使用AutoCAD进行建筑设计时，与绘制平面图类似，我们需要将建筑设计分解成多个不同的部分，如风格、结构和装饰等。

利用不同的图层可以更好地整理和管理这些部分，同时，我们还可以使用图层管理器，对图层进行修改、隐藏或者锁定，以便更好地完成建筑图纸的制作。

AutoCAD不仅可以用于建筑平面图的设计，还可以应用于建筑物的立面和剖面图的制作。

在立面图的设计中，我们可以使用布局工具和阵列工具来创建重复的元素，如窗户和门等。

而在剖面图的设计中，我们可以使用截面工具和修剪工具来创建建筑物的各个剖面。

通过使用这些工具和功能，我们可以更好地展示建筑物的立体结构和内部构造。

另外，AutoCAD还提供了一系列的辅助工具和功能，使得建筑设计与绘图更加方便和高效。

例如，标注工具可以用于添加文字标注和尺寸标注，使得图纸更易于理解和阅读。

此外，AutoCAD还具有图纸管理和打印输出功能，可以帮助我们对图纸进行组织和备份，并且可以输出高质量的打印图纸。

总的来说，AutoCAD是一款强大而灵活的建筑设计与绘图软件，能够满足建筑师对于绘图和设计工作的需求。

实验五AutoCAD绘制建筑施工图一、实验目的学习并掌握AutoCAD绘制建筑施工图的方法和步骤。

二、实验仪器和实验软件计算机和AutoCAD软件。

三、实验步骤1．设置AutoCAD绘图环境在“格式”菜单中单击“单位”菜单条或在命令行直接输入units命令，打开“图形单位”对话框，按图示进行设置。

2）设置图形界限如图示，在“格式”菜单中单击“图形界限”菜单条或在命令行直接输入limits命令，设置自己的绘图区域，如下所示。

命令: limits重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0,0>: 0,0指定右上角点 <420,297>: 84100,594003）设置栅格间距（方法如下）命令: grid指定栅格间距 (X) 或 [开(ON)/关(OFF)/捕捉(S)/纵横向间距(A)] <10>: 10004）视图缩放（方法如下）命令: z（即ZOOM）指定窗口角点，输入比例因子 (nX 或 nXP)，或[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>: a5）设置图层在“格式”击“菜单中单图层”菜单条或在命令行直接输入“layer”命令或在图层工具栏中单击图层按钮，如右图示，打开“图形特性管理器”对话框，进行图层设置。

（新建图层、修改图层名、进行颜色、线型、线宽设置），如下图示。

2．绘制建筑平面施工图（1）根据尺寸绘制定位轴线此时，可分别先绘制一个横向和纵向定位轴线，为之可随意画。

再用阵列(array)（当轴线间距离相同时可用）或便移复制（offset）（适合轴线间距离不相同时）命令会制其他定位轴线。

1）切换当前图层为轴线层，用“line”命令绘制轴线。

绘制纵向定位轴线命令: line 指定第一点:（在屏幕上合适位置随意点击鼠标左键即可）指定下一点或 [放弃(U)]: <正交开>（在屏幕上拖动鼠标合适位置随意点击鼠标左键即可）命令: _offset当前设置: 删除源=否图层=源 OFFSETGAPTYPE=0指定偏移距离或 [通过(T)/删除(E)/图层(L)] <5400>: 2400选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:命令: _offset当前设置: 删除源=否图层=源 OFFSETGAPTYPE=0指定偏移距离或 [通过(T)/删除(E)/图层(L)] <2400>: 5400绘制横向定位轴线命令: line 指定第一点:（在屏幕上合适位置随意点击鼠标左键即可）指定下一点或 [放弃(U)]: <正交开>（在屏幕上拖动鼠标合适位置随意点击鼠标左键即可）用命令“array”绘制等开间其它定位轴线：命令: array选择对象: 找到 1 个（2）绘制柱和墙体线1）柱可用矩形命令绘制一个柱子，并且定位在其应在位置。
