精神堡垒材质焊接规范标准

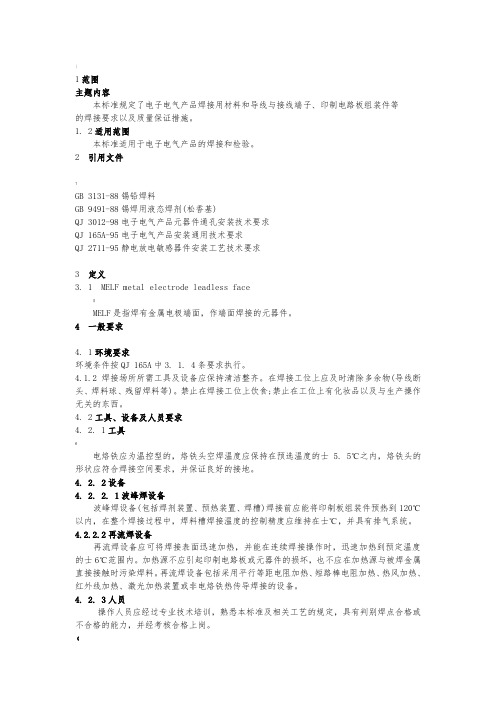

{1范围主题内容本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等的焊接要求以及质量保证措施。

1. 2适用范围本标准适用于电子电气产品的焊接和检验。

2引用文件？GB 3131-88锡铅焊料GB 9491-88锡焊用液态焊剂(松香基)QJ 3012-98电子电气产品元器件通孔安装技术要求QJ 165A-95电子电气产品安装通用技术要求QJ 2711-95静电放电敏感器件安装工艺技术要求3定义3. 1 MELF metal electrode leadless face$MELF是指焊有金属电极端面，作端面焊接的元器件。

4 一般要求4. 1环境要求环境条件按QJ 165A中3. 1. 4条要求执行。

4.1.2焊接场所所需工具及设备应保持清洁整齐。

在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。

禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。

4. 2工具、设备及人员要求4. 2. 1工具@电烙铁应为温控型的，烙铁头空焊温度应保持在预选温度的士 5. 5℃之内，烙铁头的形状应符合焊接空间要求，并保证良好的接地。

4. 2. 2设备4. 2. 2. 1波峰焊设备波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内，在整个焊接过程中，焊料槽焊接温度的控制精度应维持在士℃，并具有排气系统。

4.2.2.2再流焊设备再流焊设备应可将焊接表面迅速加热，并能在连续焊接操作时，迅速加热到预定温度的士6℃范围内。

加热源不应引起印制电路板或元器件的损坏，也不应在加热源与被焊金属直接接触时污染焊料。

再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。

4. 2. 3人员操作人员应经过专业技术培训，熟悉本标准及相关工艺的规定，具有判别焊点合格或不合格的能力，并经考核合格上岗。

《4. 3焊点4. 3. 1外观4.3.1.1 焊点表面应无气孔、非晶态，以及有连续良好的润湿。

精神堡垒材质焊接规范标准精神堡垒作为一种大型户外标识产品,切多安装于户外公共环境,所以其质量及安全性能是第一要素.一般精神堡垒主体结构材质多为不锈钢及镀锌方管等金属焊接而成.因此精神堡垒的结构焊接工艺就成为了决定精神堡垒使用寿命和质量的一个重要因素.以下为精神堡垒焊接工艺具体规范标准,当然,非金属材质精神堡垒另当别论.1精神堡垒结构焊接：焊接工艺流程：焊前准备工作；焊接；工艺要求；检查.2精神堡垒结构焊前准备工作3a看明图纸和技术要求、核对来料无误后方可加工；4b准备好工具、防护用具、检查电焊机接地是否良好；5c清除零件焊接边两侧50mm范围内的污物,并保持平直.平面度不应大于零件厚度15%；6d对卡具进行检查、测量,确认无误后方可加工；7e电焊条及焊接电流的选择示意,见表.二氧化碳气体保护焊丝及焊接电流铁板1.0~1.2mm1.5~2mm焊条直径0.80.8送丝速度5档5档电流调节3档6档8精神堡垒焊接：a、将工件按图纸要求放于准确位置,测量合格后先点焊固定再进行焊接.必要时借助卡具；b、焊接时尽量采用平焊,如采用其他位置焊接,应调节焊接电流,使其比平焊电流减少10%；c、焊接过程中要随时测量尺寸是否符合要求,以防变形；d、焊缝较长或结构总成时,应先分段点焊固定然后再焊,以免变形；e、面盖焊接铰链时,应将面盖垫起2~3mm,并用铰链夹具进行焊接,以保证门开关灵活,保证足够的机械度.门缝宽度不得大于2mm,门的开启角度不得小于90°；f、收弧时应将弧坑填满,弧坑最大不得超过5mm;g、焊接好要敲去药皮、清理焊瘤、焊渣,保证焊缝光滑、清洁；h、焊接时应符合技术要求,保证焊接强度；i、成型后应按图纸要求和标准,对外形进行相应的调整.9工艺要求：a、焊接不得引起的局部变形鼓包等应磨平；b、不得在非焊接部位、卡具和焊接平台上焊接；c、需封角的部位、盖类零件必须用气焊封角,焊后应锉圆磨圆；d、外形尺寸的允许偏差、垂直度的允许偏差按有关规定；e、结构外表的结构要素之间形成的同一间隙或平行间隙应均匀；f、面板、侧板、门板等板类构件平面度的一般公差为任意平方米小于3mm.面板通常小于1.5mm;g、接地装置周围应满焊,不应伤及连接螺纹.10检查：a、焊缝形状、尺寸、位置应符合技术要求；b、焊口外观不得有咬边、未熔合、烧穿、焊瘤漏焊等缺陷；也不得有夹渣、气孔和裂纹等缺陷.11打磨、检测：焊接后的加工件应进行适当的打磨工序,使该构件光洁均匀,无漏焊、裂纹、溅渣、毛刺等.对通过以上工序后的加工件按技术规范进行全面的检测,经检查合格后方可转为下道工序.精神堡垒材质多种多样,并不是所有的精神堡垒都是金属材质,也并非所有的精神堡垒制作需要通过焊接工艺加工.本文只是以标识制作厂家常见的金属材质精神堡垒焊接过程为例,给出了详细标准规范文件.。

焊接工艺参数规范要求焊接工艺是各行业中广泛应用的技术之一，它在制造领域中扮演着至关重要的角色。

焊接工艺参数的规范要求是确保焊接质量稳定的关键因素。

本文将深入探讨焊接工艺参数规范要求的各个方面。

一、焊接前准备在进行焊接工艺之前，必须进行充分的准备工作。

首先，焊接所需的基材和焊材必须符合相关标准，确保其质量合格。

同时，需要对焊接设备进行检查和维护，确保其正常工作状态。

二、焊接工艺选择焊接工艺的选择取决于焊接材料的性质和结构要求。

在选择合适的焊接工艺时，应综合考虑材料的特性、焊接件的结构、焊接强度要求以及生产效率等因素。

同时，还需要考虑到焊接过程中产生的热变形和应力等因素。

三、焊接参数设置1. 焊接电流焊接电流是影响焊接效果的关键参数之一。

要根据焊接任务的要求，选择合适的焊接电流。

电流的大小直接影响到焊缝的质量和焊接速度。

过大的电流会导致焊缝的过温和焊渣的产生，过小的电流则会导致焊缝的不良。

2. 焊接电压焊接电压是控制焊接弧长的重要参数。

合适的焊接电压可以保证焊接过程的稳定性和焊缝的质量。

过高的电压会导致焊接弧过长，产生不良的飞溅和气孔；过低的电压则会导致焊接弧过短，焊缝的穿透性差。

3. 焊接速度焊接速度是影响焊接质量和效率的重要参数。

合理的焊接速度可以保证焊接质量，并提高焊接效率。

过快的焊接速度会导致焊缝质量下降，过慢的焊接速度则会浪费时间，影响生产进度。

4. 焊接时间焊接时间是指焊接电流和焊接速度的乘积。

它直接影响到焊缝的形成和焊接强度。

在设置焊接时间时，应根据焊接任务的要求和焊接材料的特性进行合理的选择。

四、焊接过程控制1. 清洁度控制焊接前，焊接件必须进行充分的清洁处理，确保焊接表面无油污、锈蚀和灰尘等杂质。

清洁度的好坏直接影响到焊缝的质量和强度。

同时，在焊接过程中，也要保持焊接区域的清洁，防止灰尘和杂质的污染。

2. 保护气体控制某些焊接工艺需要使用保护气体来防止焊缝氧化。

在进行这类焊接时，保护气体的流量和压力需要进行合理的控制。

焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表5-1。

5成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中不允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

SGS焊接标准一、焊接材料要求焊接材料的质量直接影响焊接质量和产品的性能。

因此，选择符合相关标准和规格的焊接材料是至关重要的。

在选择焊接材料时，应考虑其化学成分、机械性能、使用条件和环境因素等，确保焊接接头具有足够的强度、耐腐蚀性和稳定性。

同时，应对焊接材料的存储和使用进行严格控制，确保材料不受潮湿、污染或损坏。

二、焊接工艺评定焊接工艺评定是评估焊接工艺是否满足要求的重要手段。

在进行焊接工艺评定时，应选择合适的焊接方法、工艺参数和焊接材料，并进行试验和检测，以确保焊接接头符合预定的质量要求。

同时，应对焊接工艺评定结果进行记录和归档，为后续的焊接生产提供依据。

三、焊接过程控制焊接过程控制是确保焊接质量稳定的关键环节。

在焊接过程中，应对焊接参数、焊缝尺寸、焊接顺序等进行严格控制，确保符合工艺要求。

同时，应定期对焊接设备进行检查和维护，确保设备处于良好状态。

此外，应对焊接环境进行监测和控制，避免环境因素对焊接质量造成不良影响。

四、焊接质量检验焊接质量检验是评估焊接接头质量的重要手段。

在焊接完成后，应按照相关标准和规定进行外观检验、无损检测和性能测试等，以确保焊接接头满足使用要求。

同时，应制定检验计划和检验标准，规范检验程序和方法，提高检验的准确性和可靠性。

五、焊接安全防护焊接是一种具有潜在危险的工作，因此必须采取有效的安全防护措施。

在焊接过程中，应穿戴防护服、防护眼镜、手套等个人防护用品，避免弧光辐射、有害气体等对人身造成伤害。

同时，应定期对焊接设备进行检查和维护，确保设备的安全性能。

此外，应对员工进行安全培训和演练，提高员工的安全意识和应急处理能力。

六、焊接缺陷处理在焊接过程中，可能会出现各种缺陷，如气孔、夹渣、未熔合等。

对于这些缺陷，应及时进行处理和修复。

对于较小的缺陷，可以通过打磨、补焊等方式进行修复；对于较大的缺陷或严重的问题，应重新进行焊接。

在处理和修复缺陷时，应制定相应的措施和技术方案，并遵循相应的工艺要求和标准。

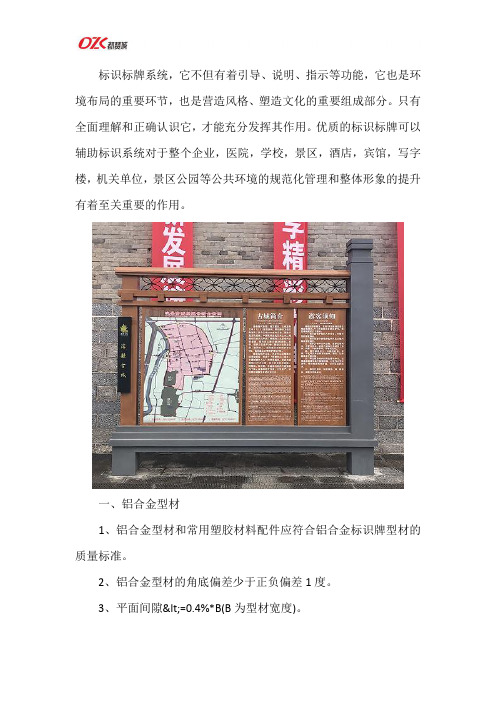

标识标牌系统，它不但有着引导、说明、指示等功能，它也是环境布局的重要环节，也是营造风格、塑造文化的重要组成部分。

只有全面理解和正确认识它，才能充分发挥其作用。

优质的标识标牌可以辅助标识系统对于整个企业，医院，学校，景区，酒店，宾馆，写字楼，机关单位，景区公园等公共环境的规范化管理和整体形象的提升有着至关重要的作用。

一、铝合金型材1、铝合金型材和常用塑胶材料配件应符合铝合金标识牌型材的质量标准。

2、铝合金型材的角底偏差少于正负偏差1度。

3、平面间隙<=0.4%*B(B为型材宽度)。

二、亚克力制作标准1、亚克力出模热弯成形，尺寸及形状一致，表面无气泡及划痕。

2、热弯成形后表面经过粗砂、细砂、碾磨处理，保证其表面平滑无台阶。

3、完成后表面光泽柔和均匀、无颗粒状物、无气泡、透光均匀。

三、不锈钢标识牌制作工艺标准1、不锈钢板须刨坑折弯焊接（不锈钢板须先刨坑后折弯，以保证边缘挺拔度）；保证折弯处圆弧角R＜1MM。

2、焊接前清除表面油污，减少焊缝形成的虚焊、气孔、裂纹等缺陷。

3、焊接完后将所有可见焊缝打磨光滑，与周围表面一样平滑，无明显划痕。

都赞城标牌采用成熟焊接技术，保证产品成型后无焊接痕迹。

四、烤漆工艺制作标准1、清洗表面残留物，补灰，打磨等一系列表面处理。

2、采用环保型优质油漆烤漆处理。

烤漆房须无尘埃颗粒车间，烤漆表面涂层三涂三烤处理，涂层厚度大于或等于35微米。

3、油漆色彩要符合设计方案标准。

4、面漆膜应平滑、均匀，不允许出现流痕、皱纹、桔皮、气泡、夹杂等影响装饰效果的缺陷。

都赞城标牌在烤漆工艺过程中严格按照标准流程制作，所生产标识标牌漆面不退色、不变色、不起皮，经久耐用。

五、丝印标识标牌制作工艺标准1、菲林冲制网版，丝印表面用酒精或白电油将表面清理干净。

2、丝印色彩要符合设计方案标准，字体及图案笔划清晰，无变形、锯齿等缺陷。

3、丝印图形文字颜色与底色对比无明显渗透现象。

六、标识牌制作完工外观标准1、安装完成后标识牌外观精美，表面无螺钉，无划痕、气泡及明显的颜色不均匀，烤漆须无明显色差，所用材料符合设计方案标准。

随着城市化进程的加快，精神堡垒作为一种新型户外广告形式，在城市景观中扮演着越来越重要的角色。

精神堡垒制作安装施工方案旨在确保精神堡垒在制作、安装过程中质量可靠、安全环保，同时满足客户需求，提升企业形象。

二、项目目标1. 确保精神堡垒制作、安装过程符合国家相关法律法规和行业标准。

2. 保证精神堡垒产品结构稳定、外观美观、耐腐蚀、抗风压。

3. 确保施工过程安全、环保，减少对周边环境的影响。

4. 提高施工效率，缩短施工周期。

三、施工方案1. 施工准备（1）成立项目小组，明确各成员职责。

（2）对施工人员进行技术培训和安全教育。

（3）对施工现场进行清理，确保施工环境整洁。

（4）准备好施工所需材料、设备、工具等。

2. 施工步骤（1）基础施工1）根据设计图纸，确定基础位置，挖坑并浇筑混凝土基础。

2）检查基础尺寸、标高是否符合设计要求。

（2）钢结构制作与安装1）根据设计图纸，选用合适钢材，进行下料、切割、焊接等加工。

2）制作钢结构框架，并进行质量检验。

3）将钢结构框架运至施工现场，进行组装。

4）对组装好的钢结构框架进行质量检验。

（3）面板制作与安装1）根据设计图纸，选用合适面板材料，进行切割、喷漆等加工。

2）将加工好的面板运至施工现场，进行安装。

3）对安装好的面板进行质量检验。

（4）电气安装1）根据设计图纸，进行电气线路敷设。

2）安装照明、指示灯等电气设备。

3）对电气系统进行调试，确保正常使用。

（5）施工验收1）对施工过程进行全面检查，确保各项指标符合设计要求。

2）组织甲方、监理、施工方进行验收，合格后签署验收报告。

3. 施工管理（1）加强施工现场管理，确保施工安全、文明施工。

（2）严格控制材料、设备、工具的使用，降低成本。

（3）合理安排施工进度，确保项目按期完成。

（4）做好施工记录，为后期维护提供依据。

四、施工保障措施1. 严格执行施工规范，确保施工质量。

2. 加强施工现场安全管理，预防安全事故发生。

3. 做好施工进度管理，确保项目按期完成。

BS EN 729-3 焊接质量要求金属材料熔焊第3 部分：标准质量要求BS EN729-3 ：1995 焊接质量要求金属材料熔焊第 3 部分：标准质量要求前言EN729 由下列部分组成：－EN729-1 ：焊接质量要求－金属材料熔焊－第1 部分：选择和使用指南－EN729-2 ：焊接质量要求－金属材料熔焊－第2 部分：综合质量要求－EN729-3 ：焊接质量要求－金属材料熔焊－第3 部分：标准质量要求－EN729-4 ：焊接质量要求－金属材料熔焊－第4 部分：基本质量要求目录前言1.适用范围2.参考标准3.定义4.合同和设计评审5.转包要求6.焊接人员7.检查，试验和测试人员8.设备9.焊接10.焊接损耗件的存放和处理11.母材存放12.焊后热处理13.焊接检查和试验14.规范/不规范焊接行为15.标识和焊接痕迹16.质量报告1.适用范围本标准适用范围：－不受要生产的焊接结构类型约束－定义了焊接车间和现场焊接质量要求－对描述制造商生产满足特定标准的焊接结构的能力提供指南－还可用来作为评估制造商焊接能力的基础该标准可用来说明制造商生产焊接结构的能力，以及是否满足下列一个或几个文件中的特定要求：－签订的合同－使用标准－规定的要求本标准中包含的要求可由制造商根据其生产实际全部或选择性采用。

这些要求提供了下列情况下焊接控制框架：－第1 种情况：提供合同规定的熔焊专用要求，要求制造商具有EN29001 或EN29002 质量体系。

－第2 种情况：提供合同规定的熔焊专用要求，要求制造商具有除EN29001 或EN29002 以外的其他质量体系。

－第3 种情况：提供熔焊专用要求，作为制造商建立其质量体系的指导。

－第4 种情况：提供专用要求，作为选择适用标准（标准中应规定熔焊要求）和签订合同的参考。

这种情况下可采用EN729-3 或EN729-4 作为参考。

2.参考标准（略）3.定义沿用EN729-1 中的定义。

钢结构焊接规范钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345《钢熔化焊对接接头射线照相和质量分级》GB3323《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1 《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2 《建筑钢结构焊接技术规程》JGJ811、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

2、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。

2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。

2.2作业条件2.2.1熟悉图纸，做焊接工艺技术交底。

2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。

2.2.3现场供电应符合焊接用电要求。

2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。

3、操作工艺3.1工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。

3.2钢结构电弧焊接3.2.1平焊3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。

3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
