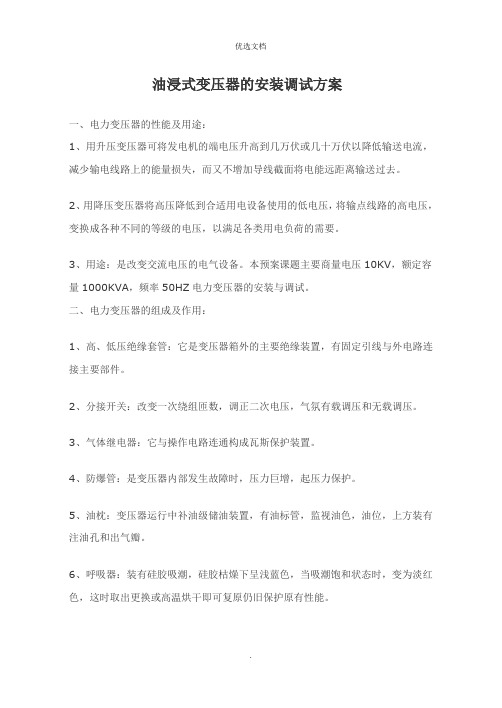

油浸式变压器的安装调试方案一、电力变压器的性能及用途：1、用升压变压器可将发电机的端电压升高到几万伏或几十万伏以降低输送电流，减少输电线路上的能量损失，而又不增加导线截面将电能远距离输送过去。
2、用降压变压器将高压降低到合适用电设备使用的低电压，将输点线路的高电压，变换成各种不同的等级的电压，以满足各类用电负荷的需要。
3、用途：是改变交流电压的电气设备。
本预案课题主要商量电压10KV，额定容量1000KVA，频率50HZ电力变压器的安装与调试。
二、电力变压器的组成及作用：1、高、低压绝缘套管：它是变压器箱外的主要绝缘装置，有固定引线与外电路连接主要部件。
2、分接开关：改变一次绕组匝数，调正二次电压，气氛有载调压和无载调压。
3、气体继电器：它与操作电路连通构成瓦斯保护装置。
4、防爆管：是变压器内部发生故障时，压力巨增，起压力保护。
5、油枕：变压器运行中补油级储油装置，有油标管，监视油色，油位，上方装有注油孔和出气瓣。
6、呼吸器：装有硅胶吸潮，硅胶枯燥下呈浅蓝色，当吸潮饱和状态时，变为淡红色，这时取出更换或高温烘干即可复原仍旧保护原有性能。
7、散热器：作用是降低变压器运行温度。
8、油箱、变压器外壳、保护绕组和铁芯。
9、高、低绕组：由绝缘铜线或铝线绕制而成，建立磁场和传输电能的电路局部。
⒑铁芯：铁芯构成了变压器的磁路，有硅钢片叠装而成。
⒒放油截门：截门在油箱底部，用来放油和取油样时使用。
⒓温度计：监视运行温度，测量上层油温，有温度计插孔。
三、变压器安装前应做以下工作：1、工时定额：〔按国家定额标准〕本体安装所需综合工日为21工日。
工作内容包含：开箱检查，本体就位，器身检查，套管，油枕及散热器的清洗等，油柱实验，附件安装，垫铁及止轮器制作安装，补充柱及安装后整体密封试验，接地，补漆等。
变压器在安装过程中是否需要枯燥，检查和判后确定，需要枯燥，用铁损枯燥法枯燥时后需工日为20日，油过滤所需工日为3.38工日/吨。
装配式建筑施工中的变压器安装与调试随着现代科技的不断发展和人们对绿色环保生活的追求，装配式建筑在市场上得到了越来越广泛的应用。
而在装配式建筑施工过程中，变压器作为重要的电气设备之一，在电力系统中起着关键的作用。
本文将介绍装配式建筑施工中变压器安装与调试的关键步骤及注意事项。
I. 变压器安装在装配式建筑施工中，变压器安装是一个重要且复杂的环节。
以下是变压器安装过程中需要注意的几个关键步骤：1. 确定安装位置：选择合适的位置来安放变压器是非常关键的。
首先要确保该位置可以承受变压器的重量，并且方便进行检修和维护。
同时还要考虑周围空间是否能满足换热和散热需求。
2. 安全防护：在进行变压器安装前，必须确保现场没有明火和易燃物，并留有足够大的操作空间。
工作人员必须佩戴好头盔、电焊手套等个人防护装备，确保施工过程的安全。
3. 固定变压器：根据建筑施工设计图纸确定好的安装位置，在地面或墙壁上预埋好变压器的固定基础。
然后将变压器用专门的吊装设备进行吊装，并放置在相应的基础上。
务必保证吊装过程中变压器稳定，并检查固定螺栓是否牢固。
4. 连接电缆：根据设计要求，正确连接进线电缆和出线电缆。
首先要检查电缆是否符合规范要求，并按照正确的步骤进行接线。
在接线过程中，务必确保所有连接端子处于干燥、清洁和良好导电状态。
II. 变压器调试完成变压器安装后，还需要进行调试工作，以确保其正常运行和性能稳定。
以下是变压器调试过程中需要注意的几个关键步骤：1. 检查参数设置：在进行变压器调试前，必须仔细检查供电系统参数设置是否符合设计要求。
特别是供电频率、相数、额定容量等参数都必须与变压器配套。
2. 空载运行：在进行正式负荷调试之前，首先进行空载运行。
通过监测变压器的温度、电流、电压等参数，确保其运行正常。
同时，还要检查是否存在噪声和振动等异常情况。
3. 负载运行：在完成空载运行后，可以逐步加大负载进行试运行。
通过监测电流、电压以及温升情况，确保变压器在额定负荷下的正常工作。
变电设备的安装与调试1、变电设备的安装1.1变压器设备的安装在变电设备中最具有代表性的元件便是变压器。
变压器的安装要求较高的技术含量，在进行安装时，应当首先依据实际的安装需求，进行整体设计，同时也要考虑到变压器的结构特点，结合变压器的详细安装程序、安装量进行综合设计。
在对变压器实际进行安装时，必需对变电设备做好绝缘检查工作，变电设备的绝缘性能直接影响到相关安装人员的生命平安，在进行安装前必需要进行严密的绝缘性能检查；另外在变压器的位置进行确定时，要综合考虑各方面的因素确保变压器安装位置的合理性，位置选择是否合理对于变压器的运行效率和使用寿命都会产生重要影响。
1.2隔离开关的安装隔离开关也被称为是刀闸，在变电设备中应用特别广泛。
隔离开关自身的结构以及工作原理比较简洁，但在电力系统中的运行中起着特别重要的作用，其应用数量之多也远远多于其他电器元件，对于电力系统的运行平安性、稳定性都有着特别重要的影响，而电力系统对于隔离开关的安装也有特别高的要求。
在对隔离开关进行安装时，首先要科学的选择安装位置，安装位置的选择对隔离开关的功能具有非常重要的影响作用，一般可以选择安装在电缆连接的架空线位置、或者安装在电路器的侧面，以及架空引下线与跌落式开关中间的位置等。
在安装时要留意用力匀称，以免对内部齿轮造成破坏，另外在对开关的触点进行调整时要多留意动静触点的接触性，根据要求操作。
1.3母线的安装母线的安装是变电设备安装过程中的核心安装设备，硬母线、软母线以及封闭母线在电力系统的运行中始终都是最常用的设备，具有特别重要的作用。
在对母线进行安装时，要综合电力系统的运行环境进行分析，选择适合的母线类型，以便于在运行过程中发挥母线的最大性能。
在安装过程中，为了施工技术人员的平安，肯定要在断电后再进行安装，安装完成以后要进行全面细致的检查，确保是否存在漏洞，保证平安。
2、变电设备的调试2.1对母线的调试母线在电力系统中具有重要的作用，运行效率的凹凸直接影响到整个电力系统的运行质量。
变压器安全技术操作规程模版第一章总则第一条为了做好变压器安全技术操作工作，保障人身安全和设备设施的正常运行，根据国家有关法律法规和标准，制定本规程。
第二条本规程适用于本单位的变压器安全技术操作人员，具体包括供电、维修、检修、运行、操作等人员。
第三条变压器安全技术操作应坚持“安全第一”的原则，严格按照操作规程进行操作，提高工作安全技术操作水平，做到安全、高效和科学。
第四条变压器安全技术操作人员应具备一定的安全技术知识和操作能力，经过培训合格后方可上岗。
第五条变压器安全技术操作人员应全面了解变压器的基本构造、主要工作原理和基本运行条件，熟悉各种设备、设施的操作方法。
第六条变压器安全技术操作人员应牢固树立安全意识，时刻保持高度警惕，发现任何不安全因素应立即报告，并采取相应的措施进行处置。
第七条变压器安全技术操作人员应定期参加培训，提高自身的安全技术操作水平。
第二章变压器安全技术操作基本规范第八条变压器安全技术操作人员必须严格遵守岗位安全操作规程，不得违章操作。
第九条变压器安全技术操作人员必须穿戴符合要求的劳动保护用品，包括防护帽、防护鞋、防护服等，并按照规定进行佩戴。
第十条变压器安全技术操作人员应熟悉各种现场安全设施的位置和使用方法，发现异常情况应及时报告。
第十一条变压器安全技术操作人员操作前应对设备设施进行检查，确保正常运行和安全使用。
第十二条变压器安全技术操作人员在操作过程中应集中注意力，不能分心，离开岗位时应按规定告知相关人员。
第十三条变压器安全技术操作人员应按照操作规程进行操作，不得擅自更换设备设施的工作状态。
第十四条变压器安全技术操作人员应具备应急处置能力，能够在发生事故时迅速采取应对措施。
第十五条变压器安全技术操作人员应按照规定定期进行设备设施的维护和检修，确保其正常运行。
第十六条变压器安全技术操作人员应定期参加安全知识培训和技术培训，提高自身的安全技术水平。
第十七条变压器安全技术操作人员应了解当地的安全生产法律法规和政策措施，严格遵守，不得违反相关规定。
浅析变压器的安装与调试技术【摘要】电力变压器是传输、分配电能的枢纽，是电力网的核心元件，其安全可靠的运行不仅关系到用户的电能质量。
而且对整个电力系统的安全也是至关重要的。
电力变压器的安装调试运行必须遵循施工顺序和操作方法，达到国家标准和验收规范的规定方可运行生产。
【关键词】电力变压器；安装；调试在电力变压器的安装过程中，需要具备专业的工艺设备、工索具、起重运输设备、仪器仪表等装置，并由专业的电力专业人员按照严格的安装程序进行。
电力变压器器身一般是整体的，不可拆卸，并置于自身油箱中，制成后发往安装地点，这也决定了如果变压器的质量和外形较大的话，在安装地点进行装卸就必须采用锁具进行作业，有着较大的工作量和责任；此外，安装的工作量和顺序还与变压器的主要构件，如冷却系统、有载调压装置、高压套管、油保护装置等的结构特点有着直接的关系，到安装地点之后进行组装调整，工作量较大。
1.变压器的安装1.1设备开箱检查检查人员应由供货单位代表、施工安装单位和建设单位组成，一起完成记录和核验。
依据设备技术文件的清单和设计图，检查变压器附件备件的数量和型号规格是否符合设计图的要求，部件有无损坏丢失以及是否齐全。
变压器所采用的器材和设备都应符合国家现行的规范标准，并且出厂资料要齐全。
进行变压器的主体检查，首先，变压器的本体外观检查油漆应完好，并且无变型或机械损伤。
其次，油箱应当封闭良好，无渗油或漏油现象，油标处的油面正常，充油套管油位也应正常无渗油。
再次，套管孔、入孔、散热器阀处应当密封严格。
最后，应当尽量避免变压器受潮。
1.2轨道基础检查安装基础型钢架时它的顶部需要比地面高出10cm。
钢轨，地线和基础型钢连接，在型钢或钢轨的端部焊接，扁钢焊接面是它的宽度的2倍，去除氧化皮，焊3个棱边，刷防腐漆在焊接处，然后刷2层灰漆。
1.3变压器的二次搬运为了降低成本减少运输的费用，须事先做好各项施工准备和施工协调的工作，按计划直接运输到安装地点。
变压器安装施工技术方案一、项目概述施工前的准备，是了解变压器的型号、规格、参数，以及施工现场的具体环境。
变压器作为电力系统中不可或缺的设备，其安装质量直接关系到整个电力系统的稳定运行。
此次变压器安装工程，我们团队有着丰富的经验和精湛的技术，旨在确保工程的高效、安全、优质完成。
二、施工前准备1.技术准备：组织技术人员认真学习变压器安装施工图纸，了解施工要求，掌握施工方法。
同时，对施工人员进行技术培训，确保他们熟悉施工流程和操作要求。
2.物资准备：提前采购变压器及相关配件，如电缆、支架、绝缘子等。
同时，准备好施工所需的工具和设备，如吊车、千斤顶、扳手等。
3.施工现场准备：对施工现场进行清理，确保施工场地平整、干净。
同时，对施工现场进行安全防护，设立警示标志，防止无关人员进入。
三、变压器安装流程1.基础施工：根据变压器基础图纸，进行基础施工。
在施工过程中，要确保基础尺寸、标高、水平度等符合设计要求。
2.变压器搬运：使用吊车将变压器搬运至基础位置。
在搬运过程中，要确保变压器平稳、安全，避免碰撞和损坏。
3.变压器安装：将变压器放置在基础上，调整水平度，确保变压器与基础接触良好。
然后，安装变压器支架、电缆支架等附件。
4.电缆连接：根据设计要求，将变压器与电缆进行连接。
在连接过程中，要确保电缆绝缘良好，连接牢固。
5.接地施工：按照设计要求，进行接地施工。
接地电阻要符合规范要求，确保变压器安全运行。
6.检查调试：完成变压器安装后，对变压器进行检查和调试，确保变压器各项指标达到设计要求。
四、施工质量控制1.严格遵循施工规范和设计要求，确保施工质量。
2.加强施工现场管理，严格执行施工方案，确保施工进度和施工质量。
3.对施工人员进行技术培训，提高施工技能，确保施工质量。
4.加强施工过程中的检查和验收，发现问题及时整改，确保施工质量。
五、施工安全措施1.加强施工现场安全管理，制定完善的施工安全措施。
2.对施工现场进行安全防护，设立警示标志，防止无关人员进入。
变压器安全技术操作规程范本第一章总则第一条为了确保变压器的正常运行和人身安全，提高电气设备管理水平，制定本规程。
第二条本规程适用于电力、能源、建筑、石化、冶金、交通、通信、军事等行业和企事业单位的变压器安全管理工作。
第三条变压器安全技术操作规程是指根据国家有关法律、法规和标准，通过规定变压器的安全使用、检修、维护等工作过程中的操作要求，确保变压器运行安全的文件。
第四条所有与变压器安全技术操作规程相关的工作人员必须严格遵守规程的所有内容，加强对变压器的管理和维护工作。
第二章变压器安全使用要求第五条变压器的安装必须符合国家有关的规定和标准，安装时应进行检验和试验，确保电气设备正常运行。
第六条变压器的周围不能有可燃气体、可燃液体或可燃物质，禁止存放易燃物品。
第七条变压器室必须保持良好的通风、防湿、防尘和保持清洁，进出口通道必须保持通畅。
第八条变压器必须配备必要的安全设施，如灭火器、消防器材、报警器等，并经常进行检查和维护，确保设备的完好。
第九条变压器的电气接线必须符合国家有关电气安装的规定和标准，采用合适的线材、接线盒等设备。
第十条变压器的运行过程中，必须保持设备的正常运行状态，严禁随意操作、拆卸变压器，必须由专职或经过培训的人员进行操作。
第三章变压器安全检修要求第十一条变压器检修前必须切断电源，并采取相应的安全措施，如安装安全标识、设置警戒线等。
第十二条变压器检修时必须使用绝缘工具，并穿戴好相应的个人防护用品，如绝缘手套、绝缘鞋等。
第十三条变压器检修时，必须按照检修计划进行，严格按照操作规程进行检修工作，如有特殊需求，必须报告上级主管部门。
第十四条变压器检修后必须进行试运行，确认设备运行正常后方可投入使用。
第四章变压器维护要求第十五条变压器维护必须定期进行，按照维护计划进行，保持设备的正常运行状态。
第十六条变压器维护时必须保证设备有足够的运行空间，不得堆放其他物品。
第十七条变压器维护时必须使用合适的工具，保持设备的干燥、清洁和良好的绝缘状态。
解决方案编号：YTO-FS-PD104
变压器的安装调试运行技术措施通用
版
The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
变压器的安装调试运行技术措施通
用版
使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
摘要：电力变压器是电力网的核心部件，是传输和分配电能的枢纽，其安全可靠的运行不仅仅关系到用户的电能质量，对整个电力系统的安全也至关重要的。
电力变压器的安全可靠性不单取决于设计和材料，与检修维护也密切相关。
本文重点介绍了电力变压器及其安装和调试过程，并对安装和调试过程中可能出现的问题进行了简要阐述。
关键词：电力变压器安装运行
1 引言
变压器是用于交流电转换的电气设备。
它能把一种交流电压或交流电流的电能转换成另外一种交流电压或交流电流的电能，且其具有相同的频率。
变换电压是变压器的主要作用，这样有利于电能的传输。
经升压变压器把电压升压后，可以降低线路损耗，来提高送电的经济性，实现了远距离送电的目的。
经降压变压器把电压降压后，得到各级用电设备所需要的电压，满足了用户的使用需要。
在火电厂的电力供电系统中电力变压器具有重要的地位，电能在传输和配送的过程中，电力变压器是能量传输和转换的核心元件，在大到国民经济各行各业，小到千家万户的能量来源之中，变压器是必经之路，其在电网中是最关键和最重要的设备。
电力供电系统通过升压变压器，实现了远距离输电输送到城市和工业区网络，多个电站联合组成一个系统时变压器也是不可缺少的，电力变压器在火电厂的电力系统中是极其重要的设备。
在火电厂的电力设备防御系统中为避免电网重大事故的第一道防线最关键的设备就是变压器。
变压器的事故不仅会导致设备的损坏，还会中断电力供给，给社会造成的经济
损失不可估计。
在火电厂的电力系统中，变压器有广泛而重要的用途，在火电厂可以看到不同容量、不同电压等级、各种型式的变压器。
所以，正确掌握变压器的安装和调试的方法，在对日后变压器的安全运行和检修维护有着重要的意义。
下面就谈论一下变压器的安装程序及调试运行的技术要求。
2变压器的安装
2．1 电力变压器的就位
在火电厂中大型的电力变压器运输到现场之后，如是充气运输的变压器，工作人员应在交接验收到本体安装之
前，定时检查它的气体压力并记录下来。
本体内的气体压力应该保持正压，如果需要补气，需补充与本体内气体相同的高纯度的干燥气体。
如是充油运输的变压器，工作人员应在交接之后及时抽取油样化验，如若油样不合格，需要立即对本体内的绝缘油进行处理，减少对变压器的绝缘影响。
变压器就位之前，变压器的基础应该安装完毕，基础的中心线、标高要符合设计的要求，如果有封闭母线相连接的变压器，还需复核变压器套管的中心线与封闭母线、高压开关柜的中心线是否一致。
应注意变压器的重心、套管中心线及几何中心的区别，避免在就位时因为中心的错位而无法顺利连接。
变压器就位之后，需取下冲击记录仪，将记录的结果交给相关人员，来分析在装卸和运输过程中变压器受到的冲击和震动的情况。
2．2电力变压器的安装
变压器安装之前除了人员、设备附件、工机具的准备以外，还需注意以下几点：①变压器的添加油准备的是否足够，油样化验是否合格；②变压器的本体瓦斯继电器的检验是否已合格；③变压器低、高压及中性点的套管的各项试验(如直流电阻、绝缘电阻、介损等)是否已完成并且试验合格；④套管升高座内的变比、伏安特性、极性等试验已完成并且试验合格；⑤对于带有载分接头的变压器，吊罩前应将有载开关和钟罩的连接部位解开，避免钟罩起
吊时把有载开关拉坏。
另外，变压器在吊罩检查安装之前，应把作业指导书编制好，要有详细的组织机构，并且工作人员要有丰富的经验，缩短器露在空气中芯暴的时间。
试验人员还应及时测量如下数据：绝缘电阻、绕组的直流电阻、吸收比等。
3变压器的运行调试
3．1变压器运行调试
检查交接试验的单据是否齐全，变压器的一、二次引线相色、相位是否正确。
变压器应该擦拭干净，在顶盖上无遗留的杂物，本体和附体完好。
通风设施安装完毕，事故排油设施完好，并且消防设施齐全。
油浸的变压器油系统的油门应该拉开，油位正常，油门指示正确。
油浸的变压器电压切换位置应处于正常的电压档位。
保护装置的整定值符合规定的要求，操作和联动试验正常。
3．2变压器送电调试运行
变压器送电之前的检查：变压器送电试运行之前应做全面检查，需确认符合试运行的条件时才可投入运行。
在变压器试运行之前，需由质量监督部门做全面检查并合格。
(1)变压器的空载投入冲击试验。
在变压器第一次投入时，可以全压冲击合闸，在冲击合闸时一般是由高压侧投入。
当变压器第一次受电之后，持续的时间不应少于
10min，且无异常情况。
(2)变压器的空载运行检查方法就是听声音。
正常工作时发出嗡嗡的声音，而异常工作时会有以下几种情况：当声音比较大而且均匀时，可能是由于外加的电压比较高；当声音比较大又嘈杂时，可能是由于芯部有松动；当有吱吱的放电声音时，可能是由于套管表面和芯部有闪络；当有爆裂声响时，可能是芯部被击穿的现象。
3．3 变压器半负荷调试运行
(1)在空载冲击试验之后，变压器应空载运行24～
28h，如果确认无异常的情况下就可以带半负荷进行运行。
(2)将变压器的负荷侧逐渐投入，直至半负荷时止，观察变压器各种保护和测量装置等投入运行情况，并定时检查记录变压器的温升、油位、渗油、冷却器运行。
一、二次侧电压及负荷电流变化中的情况，每经过2小时记录一次。
3．4变压器满负荷试运行
(1)在经过变压器的半负荷通电调试运行之后，如果其符合安全运行的规定，就进行满负荷调试的运行。
(2)在变压器满负荷的调试运行48h之后，再次检查变压器油位、温升、冷却器运行、渗油。
一、二次侧电压及满负荷电流指示正常并每隔2小时记录一次。
(3)经过满负荷试验合格之后，就可办理移交手续，投
入生产运行。
另外，在现场的实际操作规程中变压器的投运和停运的操作程序应加下列各项规定：①当变压器充电时应当在装有保护装置的一侧电源进行；②如果有断路器时，在投运或停运的过程中一定要使用断路器；③如果没有断路器，可以使用隔离开关在投运或停运的过程中，但变压器空载电流不得超过2A。
如果变压器的空载电流的切断电压是在20kV及以上时，需采用隔离开关，一般为三相联动带消弧角，如果因条件的限制需装在室内，就应安装耐弧的绝缘隔板，防止相问弧光闪络，使其互相隔离。
根据运行的经验，并经过本厂总工程师以及生产厂长的批准，才可改变操作规程。
4小结
在火电厂电力系统中电力变压器有着极其重要的地位，它的检修、维护和运行的好坏，都直接关系到火电厂的经济效益，社会形象以及用户的用电质量，其安全的运行关系到千万用户的用电质量，同时也关系到整个电力系统的安全程度。
所以，受到火电厂的电力系统部门的高度关注。
在施工现场实际运行维护的过程中，由于受到运行环境、运行周期、使用条件和维护工作人员责任心强弱、技术水平的高低限制，在实际的运行中，所反映出的水平就有千差万别。
在火电厂电力变压器的故障诊断与状态检修是今后生产工作中努力和发展的方向，减少事故的发生，提高事故诊断和检修的速度。
变压器是电力系统和电子线路中应用极为广泛的电气设备，其是作为我国电力系统体制转变，在提高电力设备的科学管理水平是较为有力的措施。
变压器在电能的分配、传输和使用的过程中是非常关重要的设备之一，其稳定、高效、正常的运行具有极为重要意义，所以在实际工作过程中要对变压器予以高度的重视。
参考文献
【1】李运起．浅议电力变压器现代经济信息．
【2】刘肖兵，唐春海．谈电力变压器常见故障及诊断技术．科技论坛．
【3】唐毅．电力变压器安装与保护调试．电工技术应用，2007．9．
【4】鞠九忠．电力变压器的安装与检测．中国高新技术企业，20xx年第23期．
作者简介
王来增，男，工程师，广东火电工程总公司岭澳核电分公司，主要研究方向核电工程。
