科达KEDACOM TrueVixon100视频会议摄像头

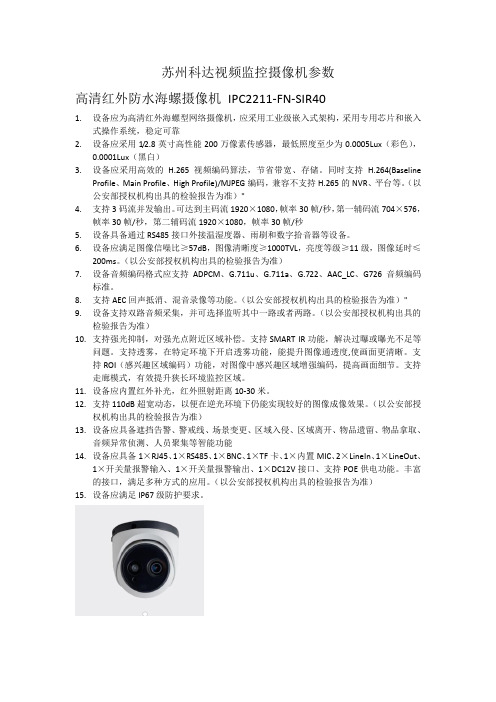

苏州科达视频监控摄像机参数高清红外防水海螺摄像机IPC2211-FN-SIR401.设备应为高清红外海螺型网络摄像机，应采用工业级嵌入式架构，采用专用芯片和嵌入式操作系统，稳定可靠2.设备应采用1/2.8英寸高性能200万像素传感器，最低照度至少为0.0005Lux（彩色），0.0001Lux（黑白）3.设备应采用高效的H.265视频编码算法，节省带宽、存储。

同时支持H.264(BaselineProfile、Main Profile、High Profile)/MJPEG编码，兼容不支持H.265的NVR、平台等。

（以公安部授权机构出具的检验报告为准）"4.支持3码流并发输出。

可达到主码流1920×1080，帧率30帧/秒，第一辅码流704×576，帧率30帧/秒，第二辅码流1920×1080，帧率30帧/秒5.设备具备通过RS485接口外接温湿度器、雨刷和数字拾音器等设备。

6.设备应满足图像信噪比≥57dB，图像清晰度≥1000TVL，亮度等级≥11级，图像延时≤200ms。

（以公安部授权机构出具的检验报告为准）7.设备音频编码格式应支持ADPCM、G.711u、G.711a、G.722、AAC_LC、G726音频编码标准。

8.支持AEC回声抵消、混音录像等功能。

（以公安部授权机构出具的检验报告为准）"9.设备支持双路音频采集，并可选择监听其中一路或者两路。

（以公安部授权机构出具的检验报告为准）10.支持强光抑制，对强光点附近区域补偿。

支持SMART IR功能，解决过曝或曝光不足等问题。

支持透雾，在特定环境下开启透雾功能，能提升图像通透度,使画面更清晰。

支持ROI（感兴趣区域编码）功能，对图像中感兴趣区域增强编码，提高画面细节。

支持走廊模式，有效提升狭长环境监控区域。

11.设备应内置红外补光，红外照射距离10-30米。

12.支持110dB超宽动态，以便在逆光环境下仍能实现较好的图像成像效果。

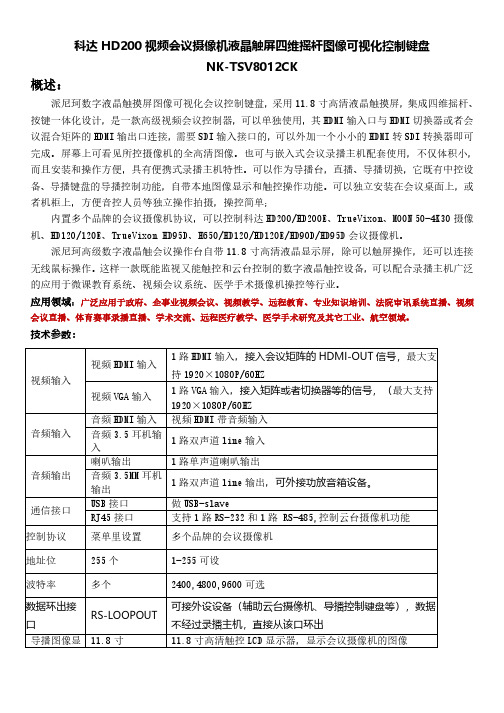

科达HD200视频会议摄像机液晶触屏四维摇杆图像可视化控制键盘NK-TSV8012CK概述：派尼珂数字液晶触摸屏图像可视化会议控制键盘，采用11.8寸高清液晶触摸屏，集成四维摇杆、按键一体化设计，是一款高级视频会议控制器，可以单独使用，其HDMI输入口与HDMI切换器或者会议混合矩阵的HDMI输出口连接，需要SDI输入接口的，可以外加一个小小的HDMI转SDI转换器即可完成。

屏幕上可看见所控摄像机的全高清图像。

也可与嵌入式会议录播主机配套使用，不仅体积小，而且安装和操作方便，具有便携式录播主机特性。

可以作为导播台，直播、导播切换，它既有中控设备、导播键盘的导播控制功能，自带本地图像显示和触控操作功能。

可以独立安装在会议桌面上，或者机柜上，方便音控人员等独立操作拍摄，操控简单；内置多个品牌的会议摄像机协议，可以控制科达HD200/HD200E、TrueVixon、MOON 50-4K30摄像机、HD120/120E、TrueVixon HD95D、H650/HD120/HD120E/HD90D/HD95D会议摄像机。

派尼珂高级数字液晶触会议操作台自带11.8寸高清液晶显示屏，除可以触屏操作，还可以连接无线鼠标操作。

这样一款既能监视又能触控和云台控制的数字液晶触控设备，可以配合录播主机广泛的应用于微课教育系统、视频会议系统、医学手术摄像机操控等行业。

应用领域：广泛应用于政府、企事业视频会议、视频教学、远程教育、专业知识培训、法院审讯系统直播、视频会议直播、体育赛事录播直播、学术交流、远程医疗教学、医学手术研究及其它工业、航空领域。

技术参数：示控制方式11.8寸电容式触摸板支持10点触摸，做导播控制等功能4维摇杆矢量变速控制会议摄像机全方位转动、变焦、预置位等实体按键对视频通道/预置位进行选择切换工作环境工作电压DC12V-2A工作温度-20℃-55℃工作湿度85%RH以下。

设备简介：科达KEDACOM TrueVixon100视频会议摄像头TrueVixon100是一款高性能PTZ视频会议摄像机，基于一体化设计结构，内置高速变速云台，可进行平移、倾斜和变焦操作，可通过红外接口进行本地控制，或通过RS-232C/422串口进行远程控制。

具备多种灵活便捷的应用功能及应用特性，如自动曝光、自动变焦、18倍光学变焦、大视角等。

主要特性：216倍缩放比率（18倍光学＋12倍数字）；自动变焦镜头可达到216倍缩放比率。

宽范围、高速度的平移/倾斜平移角度：±170°；最高水平转速：100度/秒；倾斜角度：-30°～＋90°SONY CCD的出色图像质量采用SONY CCD技术可以获得高性能的图像质量，并可以提供1Lux的超级灵敏度。

RS-232C/RS422串行控制（VISCA命令）摄像机的所有设置和平移/倾斜/缩放功能均可通过远程加以控制。

通过使用RS-232C连接，最长的电缆长度可达到15m，RS-422连接最长可达1200m。

预置位设置可设置6个预置位，用户可以将摄像机的当前位置设置成对应的预置位，方便以后直接调用。

电源休眠/工作在摄像机正常的工作状态下，可以使摄像机进入休眠模式，以降低功耗，也可以在休眠模式下激活摄像机。

技术参数：型号TrueVixon100-PD成像器件1/4" Exview HAD CCD有效感光像素752（H）×582（V）440K水平解像度PAL：460TVL NTSC：470TVL聚焦范围f=4.1～73.8mm；F=1.4～3.0变焦范围光学变焦 18倍；数字变焦 12倍水平视场角 2.7°（远端）～48°（近端）最小物距10mm（近端），800mm（远端）最低照度1Lux（F1.4）自动曝光自动，背光补偿快门速度1/10s～1/10,000s增益自动（-3～+28dB，2dB 步进）白平衡自动信噪比超过50dB输出信号格式AV复合信号；1.0Vpp；S分离信号；Y 1.0Vpp；C 0.3Vpp PAN水平转动范围±170°TILT垂直转动范围-30°～90°预置位6个光圈控制16等级视频输出CVBS，Y/C控制端口RS-232C（8-pin mini DIN）control（VISCA）RS-422（5-pin）control（VISCA）电源DC 12V（DC 10.8～13.2V）功耗12W工作温度0℃～40℃存储温度-20℃～+60℃尺寸132（W）×144（H）×144（D）mm重量950g本机颜色黑色安装方式TrueVixon100-PD支持桌面及天花板安装名称：Sony控制键盘型号：YK-RM32TC产品概述：为SONY视频会议摄像机度身定做的控制键盘，全面兼容VISCA协议；可以独立设置SONY视频会议摄像机的地址码；在线刷新程序功能，根据客户所提供的协议、指令，编译相应的升级程序，客户只需在电脑上通过RS485接口连接控制键盘，升级固件；独特的控制码学习功能，客户可自行修改控制码指令；多种通信方式，RS485、RS422、RS232、10M网络（选订）、USB(选订)；所有参数均通过按键操作程序完成设置，方便快捷；无极变速控制快球转动，控制摇杆摆动角度实时体现快球转速；基本功能：RS485控制总线，最多可以控制前端设备地址255个，最大同时并联128个设备，最多控制7台串联的SONY视频会议摄像机；可以设置、调用SONY视频会议摄像机1-46个预置位；所有输入输出通讯端口均采用防雷设计，抗干扰能力强，标准传输距离达1200米；级联端口上最大可连接15台副控键盘；通讯兼容性好，内置多种协议；键盘操作密码开关锁功能；按键提示音开关功能；快球无极变速控制；LCD液晶屏显示。

目录一、项目概述11、现状与所存在的问题12、系统总体要求73、系统组成74、高清视频会议技术发展趋势8二、建设目标和方案101、建设目标102、建设方案103、系统安全设计14三、方案的优势14四、针对本方案所需要的设备及报价15五、浦汇信息的服务及支持231、售后服务承诺232、售后服务体系233、技术培训24六、针对本方案所涉及主要产品介绍251、多点控制单元KDV8000I252、视频会议终端H850313、混合矩阵CR-EC-ANY24324、会议摄像机TrueVixon HD200/200E33一、项目概述1、现状与所存在的问题目前地委到县委，现有一套党政专用加密视频会议系统（为标清视频会议系统），可以实现以地委为中心汇聚点，县县委为远端点，地区到县市的标清视频会议系统。

然而，近年随着经济的发展和社会进步，对视频信息要素采集的高要求，县委正在不断遇到许多新情况、新问题。

无时不在受到日益增长的社会需求带来的新挑战，尤其是当前维稳形势的活动性、对抗性、隐蔽性和犯罪手段的技术化、智能化、多样化日益突出，而且新行业、新领域的犯罪也逐年增多，这都使县委传统的工作模式和信息处理方式的越来越不能适应现代社会的发展要求，给县委工作带来了严峻的考验。

县委担负着维护社会治安、打击犯罪、保障人民生命财产安全的神圣职责，县委系统经常需要召开很多的会议，进行紧急命令的传递、重要案情通报、重要案件分析、重大活动的布署等等，传统的电话、邮件和标清会议等方式效率太低，根本满足不了县委系统的需求。

通过7月3日-7月8日到抽点到部分乡、镇、场的实地调研，了解到26的建设单位目前都有传统的会议室，平均面积在40平米以上。

除园艺场和西合休乡以外，其他乡、镇、场都已完成政务专网的接入。

具备直接改造为高清视频会议室的条件。

基于以上情况，县县委需要建设一套覆盖县委1楼会议室、县委3楼会议室、26个乡镇政府的高清视频指挥系统，作为应急指挥通道，通过高清视频指挥来实现指挥调度、上传下达、日常点名、案件商讨、等业务需求，其具体实现以下功能：召开远程会议召开远程电视会议是本系统的基本应用功能，基本模式是首先将分布在异地的各个会场通过通信网络连接起来，各个会议终端采集各会场视音频信号并进行相应的编码压缩，然后通过网络传输将数字化的视音频码流送到MCU，进而由MCU对视音频码流进行处理，并将主会场或发言会场的视音频码流转发到每个分会场，由分会场终端再进行解码输出到会场显示出来。

高清激光云台网络摄像机用户手册苏州科达科技有限公司Suzhou Keda Technology Co., Ltd.目录版权.................................................................................................................................................１前言.................................................................................................................................................２版本 ........................................................................................................................................２章节介绍..................................................................................................................................２本书约定..................................................................................................................................２安全警告！ ......................................................................................................................................３提示 ..........................................................................................................................................３标志 ..........................................................................................................................................３产品简介 ..........................................................................................................................................５产品特点..................................................................................................................................５产品型号..................................................................................................................................５主要技术指标..........................................................................................................................５安装方法 ..........................................................................................................................................８安装环境..................................................................................................................................８防静电..............................................................................................................................８抗干扰..............................................................................................................................８防雷..................................................................................................................................８防水..................................................................................................................................８承重..................................................................................................................................８外观 ..........................................................................................................................................９安装步骤............................................................................................................................. １１开始使用 ..................................................................................................................................... １４系统配置............................................................................................................................. １４初始配置............................................................................................................................. １５登陆客户端IPCCtrl ............................................................................................................ １６功能介绍 ..................................................................................................................................... １７视频浏览............................................................................................................................. １７云台控制............................................................................................................................. １７i图像调节............................................................................................................................. １７摄像机菜单导航 ........................................................................................................ １９图像调节菜单说明.................................................................................................... ２３主界面工具栏按钮说明............................................................................................ ２３摄像机任务......................................................................................................................... ２４告警联动............................................................................................................................. ２５图像遮蔽............................................................................................................................. ２６抓拍管理............................................................................................................................. ２６录像管理............................................................................................................................. ２６升级管理 ..................................................................................................................................... ２８附录I 线缆规格....................................................................................................................... ２９24V AC 线径和传输距离关系表...................................................................................... ２９国内外线规对照表 ............................................................................................................ ３０附录II FAQ ............................................................................................................................... ３２版权本手册著作权归属苏州科达科技有限公司所有。

欢迎使用科达产品！科达使命：推动通信方式的进步，让沟通更精彩。

欢迎使用科达产品！版权声明、Kedacom○R、TrueSens○R、、网呈○R、NexVision○R为苏州科达科技股份有限公司的商标，不得擅自使用。

苏州科达科技股份有限公司版权所有，保留所有权利。

未经本公司书面许可，不得通过电子、机械或其他任何方式复制或传播本文档的全部或任何部分用于任何用途，亦不得将本文档翻译为其它语言或转换为其它格式。

我们尽最大努力来保证本手册信息的正确性，并声明不对其中的印刷或书写错误负责。

本手册信息如有更新，恕不另行通知。

如需获取最新信息请登录我们的网站。

联系我们获取服务1 系统概述摩云致邻视讯软件终端（Windows版）是高性能的全新远程可视通信软件设备终端，除了应用于企业级远程会议，还应用于更广阔的领域，如远程培训、远程面试、远程协作等。

摩云致邻视讯软件终端（Windows版）运行于普通PC，通过配置USB摄像头和耳麦，即可实现基于PC的视频会议应用。

支持H.323通讯、XMPP网络通讯协议。

用户可以直接加入已有的会议室模板参加会议，可以进行会议室预定，可以与用户实现一对一可视通信，还可以自主召集多人发起会议。

通过终端可以为用户实现高质量、高可靠性的音视频会议体验，还可以为企业节省会议经费、提高工作效率、实现面对面般的视频会议互动及全方位的通信交流创造便利。

2 界面图标在主界面点击3 用户设置在主界面，可以通过点击头像，或者点击右上角菜单按钮，在下拉菜单中点击【设置】，也可以点击【更多】按钮，在弹出的窗口中点击【设置】，弹出设置窗口，可以进行如下设置操作：3.1 个人设置1. 基本资料支持修改个人头像、邮箱、电话、手机号码、座位、自我介绍。

2. 修改密码支持修改登录密码。

3. 热键设置支持根据实际需要进行功能的热键设置。

4. 呼叫设置根据需要设置带宽类型（自动匹配/自定义选择（128Kbps-8MKbps））、是否阻止非联系人呼叫、应答模式（手动接听/自动接听）、设置是否开启加密方式等。
