中国联通光缆资源二维码标签标识规范V6.

附件一光缆清查的标签及挂牌规范一、线路标签规范：1、重要用户用红色标签，其它用户用白色标签2、光交内标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）注：用户名称处必须标清用户占用的纤芯数最后落地机房的具体位置必须标清。

电路名称为：开通的是传输业务还是数据业务3、机房内跳纤标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）本机房ODF003 05 K1K2--- ODF004 04 K1K2注：跳纤信息内注明是本机房内跳纤还是跨机房跳纤电路名称为：开通的是传输业务还是数据业务4、传输设备现场贴标规范（1）标签的尺寸标签的大小为宽3.8cm，高2.5cm，具体形状如下：目前机房使用的外购标签形状示意图沿虚线对折标签均分为二，上半部分文字和下半部分文字方向相反，在标签对折后要使得标签文字方向一致。

（2）标签的颜色大客户标签选择红色，其他标签选择白色。

（3）设备尾纤标签规范所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置、本端信息、对端信息等内容。

在每一条链路的两端粘贴标签，两端标签的字体、纸张、描述内容、粘贴时间等都应一致，并全部采用标签打印机打印的标签。

设备尾纤标签分两面打印，正面第一行描述本端网元（网元ID 、原名称）和端口信息，并注明是收还是发，如果是PDH 设备，请注明PDH 设备所在机架、板位和端口号，第二行描述电路名称信息；反面第一行是对端关联信息，或者是对端ODF 位置，或者是对端设备信息（描述网元和端口信息），其标签格式如下:举例一孺子路扩展线路光口的上行端口是“1-孺子路”华为10G 的622M 光口，由于有收发方向，必须贴两张标签，标签（白色），具体如下:标签一正面：标签一反面：标签二正面：标签二反面：举例二602-蛟桥的24-JL64-1的ODF 位置为ODF7/1/10,22，该10G 为至安义龙津的10G ，且为中继电路，由于有收发方向，必须贴两张标签，其标签（白色）如下： 本端设备信息；电路名称：ODF （或者对端设备信息）：35-枢三楼扩展6-SLQ4-1 收 2500+至METRO5000的622M 环1-孺子路3楼4-SLQ4A-2 发602-蛟桥-24-JL64-1 发蛟桥至安义龙津华为10GODF7/1/1035-枢三楼扩展6-SLQ4-1 发 2500+至METRO5000的622M 环1-孺子路3楼4-SLQ4A-2 收标签正面标签反面标签一正面：标签一反面：标签二正面：标签二反面：5、数据设备现场贴标规范（1）所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置IP 地址、本端信息、对端信息等内容。

网络设备及设施资源签标识一、网络设备及设施标签标识具体要求(一)网络设备标识1.设备标识包含要素：资源名称、资源编码、二维码。

2.二维码包含内容：资源名称、资源编码、管理部门、设计单位、施工单位、资源入库时间、所属支局、父资产卡片、子资产卡片。

3.标识示意图图1 设备标识示意图4.设备标签具体要求：标签材质：不干胶纸质材料尺寸：长(60mm)×高（37mm）打印方式：蓝牙接口或USB接口打印打印机型号：WEWIN 10、268台式打印机粘贴位置：设备顶部右下角，右边距30mm、下边距30mm(二)光/电配线设备标识1.交接箱/光交接箱、综合配线箱、光分纤盒（箱）、光终端盒（1）标识要素：电信标志、资源名称、资源编码、二维码。

由于箱体外喷码信息受限制，故将标识要素分为箱体喷码和箱内标识两个部分。

（2）二维码包含内容（同上）：资源名称、资源编码、管理部门、所属支局、规格程式、安装地址、设计单位、施工单位、资源入库时间、父资产卡片、子资产卡片。

（3）箱体喷码标识示意图图2箱体喷码标识示意图（4）箱内标识示意图图3箱内标签标识示意图（5）箱体内标识具体要求：标签材质：不干胶纸质材料尺寸：长(60mm)×高（37mm）打印方式：蓝牙接口或USB接口打印打印机型号：WEWIN 10、268台式打印机粘贴位置：交接箱门内侧左上角，左边距30mm、上边距30mm2.光交、光配线架配线模块端面信息标识要求（1）标识要素：框号（ODM）、盘号（可选）、端序、成端光缆名称、局向光纤芯序（2）样表格式：样表一（采用框号）：样表二（采用盘号）：（3）标签具体要求：标签材质：普通打印纸进行过塑或使用厂家提供的硬质纸张。

尺寸：A4幅面打印方式：编辑打印粘贴位置：柜门内侧中间3.电接箱配线模块端面信息标识要求（1）标识要素：缆线类型、编码、成端线序、成端（2）样表格式：（通过资源系统直接打印“成端面板图”）成端面板图样表：标签具体要求：标签材质：普通打印纸进行过塑或使用厂家提供的硬质纸张。

中国联通网络资源标签标识标准化规范中国联合通信集团有限公司运行维护部二○一○年十月目录第一章总则 (2)第二章网络设备标识 (3)第三章配线架标识 (8)第四章天馈系统标识 (16)第五章网管系统标识 (17)第六章线缆标识 (18)第七章动力与环境设备标识 (19)第八章局房及基站标识 (25)附录一：网络名称及网络标识 (28)附录二：各业务网网络设备类别表 (30)附录三：生产厂商简称及其设备的型号名称 (30)附录四：图例图片 (32)第一章总则第一条中国联通网络资源标签标识标准化规范包含对各业务网网络设备、用户端接入设备、DDF/ODF架及线缆、天馈系统、网管系统、动力配套设备（各类高压设备、低压设备、油机、空调、消防设备、高频开关电源、低压配电屏、直流分配柜、交直流转换屏、蓄电池组等设备）、局用机房及基站的标签、标识规定。

第二条各类标签、标识可根据设备和机柜的尺寸、大小进行调整。

同一种型号设备标识应粘贴在设备的同一位置，粘贴位置要求平整、美观，不能遮盖住设备出厂标识。

第三条标签、标识应采用易清洁的材质并保证其与被标识设备的持久、牢固的结合。

第四条标签、标识中条形码部分应与固定资产条形码信息对应。

第五条标签、标识涉及的相关名称应符合中国联通资源命名规范要求。

目前省际电路编号及一级干线传输系统名称依照《中国联通一级干线传输系统及国内长途数字电路统一命名办法（暂行）》（中国联通[2009]90号）执行，各分公司应作好数据的关联、整理和存档工作。

第六条2011年新入网工程，资源的标识的制作、粘贴或吊挂应符合本规范要求。

在工程转固前，由网络建设部门组织进行临时标签的制作、粘贴或吊挂；转固后，由运维部资源资产使用维护部门负责对与固定资产标签合二为一的资源临时标签进行替换。

各省级公司可结合本省实际情况，对原有资源标签逐步进行更换，利用1-2年的时间资源标识要全部符合规范要求。

第二章网络设备标识第七条设备机架标识位置：设备机架标签应贴在机架正、侧面顶部内容要求：设备机架所属分公司、所在局站和设备名称、设备生产厂商、设备型号、设备启用时间、设备编号、资产编号、条形码。

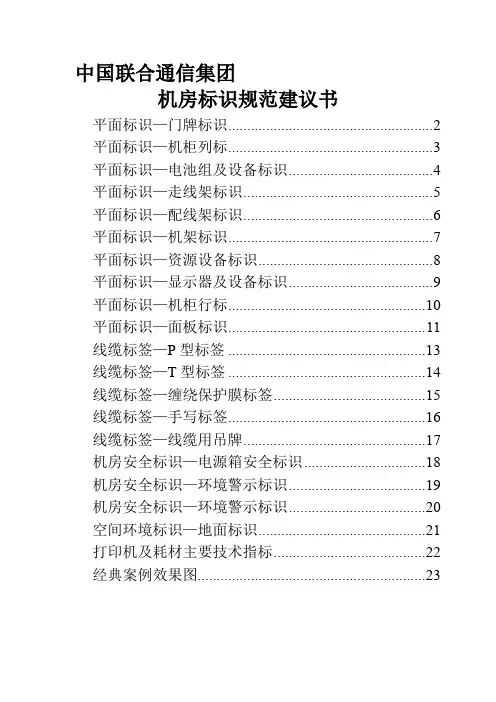

中国联合通信集团机房标识规范建议书平面标识—门牌标识 (2)平面标识—机柜列标 (3)平面标识—电池组及设备标识 (4)平面标识—走线架标识 (5)平面标识—配线架标识 (6)平面标识—机架标识 (7)平面标识—资源设备标识 (8)平面标识—显示器及设备标识 (9)平面标识—机柜行标 (10)平面标识—面板标识 (11)线缆标签—P型标签 (13)线缆标签—T型标签 (14)线缆标签—缠绕保护膜标签 (15)线缆标签—手写标签 (16)线缆标签—线缆用吊牌 (17)机房安全标识—电源箱安全标识 (18)机房安全标识—环境警示标识 (19)机房安全标识—环境警示标识 (20)空间环境标识—地面标识 (21)打印机及耗材主要技术指标 (22)经典案例效果图 (23)要求：此标识贴在各机房的机房门表面或者周围醒目的位置。

打印内容：机房名称1、采用热转移打印方式，字迹清晰，明确，牢固，耐溶剂擦拭，背胶为永久性粘胶，预印联通徽标；2、推荐尺寸：280mm×104 mm;3、材质：K611乙烯聚合厚胶材料，表面带有稳定的打印涂层，确保打印字迹保持永久清晰，材料厚度要求0.7mm以上，粘贴后有立体质感，背胶为永久性粘胶，适合粗糙表面粘贴。

4、颜色：底色采用白色亮光，标识左上侧带有中国联通标准色徽标，下方为红色反白联通公司名称。

5、比例图：要求：此标识粘贴在各机房内机柜的侧面中上方打印内容：规范化机柜列标1、采用热转移打印方式，内容清晰，粘贴牢固，耐溶剂擦拭，背胶为永久性粘胶；2、尺寸：120mm×90mm3、材质：k611乙烯聚合厚胶材料，表面带有稳定的打印涂层，确保打印字迹保持永久清晰，材料厚度要求0.7mm以上，粘贴后有立体质感，背胶为永久性黏胶，适合粘贴在低温喷涂表面，粘贴牢固。

4、颜色：底色采用白色亮光，标识标签左上侧带有中国联通标准徽标；5、比例图：平面标识—电池组及设备标识要求：此标识主要用于标注各机房内电池组，粘贴在电池组表面。

设施设备标识规范标准1. 标签选材及适用范围1.1 总体要求1.2 线缆标签1.3 设施设备标签（平贴方式）1.4 设施设备标签（捆扎方式）2. 标签设计2.1 铁塔、机房标识2.1.1 无机房铁塔标识2.1.2 有机房铁塔及机房标识2.2 设备标识2.2.1 设备标识（粘贴方式）2.2.2 设备标识（捆扎方式）2.3 无源器件标识2.3.1 功分器、耦合器标识2.3.2 天线标识2.4 POI标识2.4.1 POI标识（粘贴方式）2.4.2 POI标识（捆扎方式）2.5 漏缆标识2.6 馈线标识2.6.1 7/8馈线标识2.6.2 1/2馈线标识2.7 电力电缆标识2.8 光缆标识2.9 尾纤标识3. 空间环境资源标识3.1 禁止类标识（室外）3.2 禁止类标识（室内）3.3 警示类标识3.4 指示类标识4. 其它4.1 标签应用标准色样4.2 打印方式制作标签4.3 非打印方式制作标签5. 标签粘贴1. 标签选材及适用范围1.1 总体要求1.1.1 标签应根据不同的使用环境选择不同材质，应能够经受不同环境的考验。

1.1.2 通信设备线缆标签应通过国家相关质量认证和环保认证。

1.1.3 按应用环境来分，可以分为室内标签和室外标签，其中室内标签包括线缆标签和平面标签。

1.2 线缆标签1.2.1 线缆标签主要适用于对室内线缆进行标识，比如电源线、天馈线、尾纤、2M线等。

1.2.2 线缆标签应选用耐用基材，具有良好的柔软性和抗撕扯性，建议使用缠绕型旗形标签，对于线径大于10mm的线缆，建议采用吊牌方式。

1.2.3 根据线缆标签应用环境和使用年限要求不同，建议采用以下两种材质，参数如表1-1。

表1-11.3 设施设备标签（平贴方式）1.3.1 平贴方式的设施设备标签主要适用于铁塔和机房，以及安装于机房内的ODF、直流配电柜、开关电源、交流配电箱、蓄电池、综合柜、无线机柜、空调等设备。

铁塔和机房标签平贴于机房（柜）门前后（柜内），设备标签平贴于设备右上角。

中国联通四川分公司设备标识管理标准化规范中国联通四川分公司二○○四年中国联通四川分公司设备标识管理标准化规范主管部门:中国联通四川分公司运监部起草单位:江苏省邮电规划设计院有限责任公司批准单位:中国联通四川分公司实施时间:二○○四年目录1、总则 (1)1.1 概述 (1)1.2 适用范围 (1)1.4 执行单位 (1)1.5 解释权 (1)1.6 实施时间 (1)2、网络主设备标识 (2)2.1 网络主设备机架标识样式 (2)2.2 网络主设备机架编号规则 (3)2.2.1字符集 (3)2.2.2编码规则 (3)2.2 数据机房机框标识 (6)2.3 数据机房线缆标识规范 (6)2.4 交换设备机框及线缆标识规范 (7)3、无线设备标识 (7)3.1 无线设备标识样式 (7)3.2 无线设备标识要求 (8)4、传输设备标识 (10)4.1 传输主设备标识 (10)4.2 数字分配架（DDF）标识 (13)4.3 光分配架（ODF）及尾纤标识 (15)4.4 网管设备标识 (18)4.5 传输设备编码规则 (19)4.5.1字符集 (19)4.5.2编码规则 (19)5、电源设备标识 (25)5.1 电源标识组成 (25)5.2 交换局电源设备标识 (27)5.3 基站电源设备标识 (32)5.4 线缆端标识及接线端子标识 (35)5.5 电源标识编码原则 (36)6、备品备件标识 (39)7、仪器仪表标识 (40)8、设备标识的制作、粘贴和更换 (41)1、总则1.1 概述随着公司网络规模和机房配套设施的逐步完善及各项业务的迅猛发展，对网络及机房配套的质量和可靠性要求越来越高。

为确保公司网络的安全运行，树立“联通”品牌及整体形象，使网络、机房配套等设备维护工作达到科学化、标准化、正规化，确保公司各类网络的安全运行，特制定本规范。

1.2 适用范围本规范适用于中国联通四川分公司各类网络主设备、无线设备、数字分配架（DDF）、光分配架（ODF）、跳线、网管系统、备品备件、测试仪表、配套动力设备的标识管理。

中国联通机房标签标识标准化规范中国联通运行维护部二○○六年十一月目录第一章总则 (1)第二章主设备 (3)第三章 DDF/ODF架 (6)第四章天馈系统 (13)第五章网管系统 (14)第六章备品备件 (15)第七章仪器仪表 (17)第八章动力与环境设备标识 (19)第九章局房及基站标识 (20)附录一：数据固定网网络标识 (21)附录二：数据固定网网络设备类别表 (22)附录三：数据固定网厂商简称及其设备的型号名称 (22)附录四：图例图片 (26)第一章总则第一条本规范包含对主设备、用户端接入设备、DDF/ODF架及线缆、天馈系统、网管系统、备品备件、测试仪表、动力配套设备（各类高压设备、低压设备、油机、空调、消防设备、高频开关电源、低压配电屏、直流分配柜、交直流转换屏、蓄电池组等设备）、局用机房及基站的标签、标识规定。

第二条各类标签、标识可根据设备和机柜的尺寸、大小进行调整。

同一种型号设备标识应粘贴在设备的同一位置，粘贴位置要求平整、美观，不能遮盖住设备出厂标识。

第三条标签、标识应采用易清洁的材质并保证其与被标识设备的持久、牢固的结合。

第四条标签、标识中条形码部分为将来条件具备时启用条形码的预留位置第五条设备及电路编号依照《中国联通综合资源数据模型规范》和《中国联通综合资源命名规范》（中国联通运维函〔2006〕251号）制定，各分公司应作好数据的关联、整理和存档工作。

第二章 主设备第六条 传输机架标签位置：机架标签应贴在传输机架顶部内容要求：1、机架所属分公司、所在局站和设备类型（SDH 、WDM 、微波等）信息。

2、设备生产厂商。

3、设备型号。

4、设备启用时间。

5、设备编号。

6、条形码。

格式范例：第七条 传输子架标签（适用有在专业网管上显示为独立网元的子架） 位置：粘贴于传输子架面板或机架柜门内侧该传输子架对应位置 内容要求：1、机架所属分公司和设备类型信息。

2、传输系统名称。

3、网元类型（OA 、TM 等）4、设备型号。

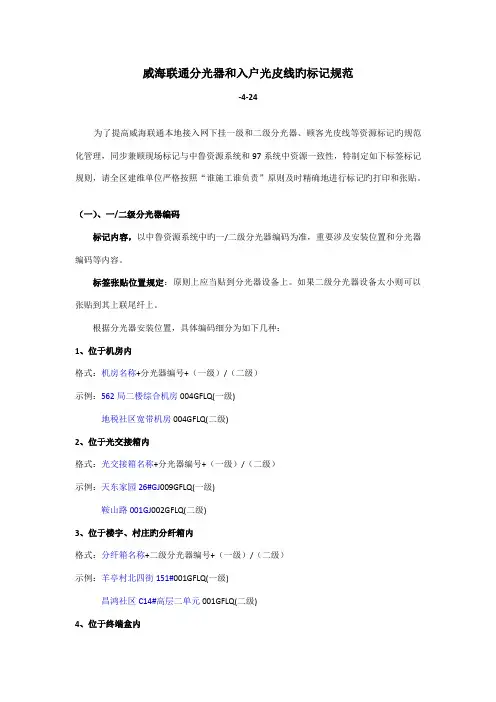

威海联通分光器和入户光皮线旳标记规范-4-24为了提高威海联通本地接入网下挂一级和二级分光器、顾客光皮线等资源标记旳规范化管理，同步兼顾现场标记与中鲁资源系统和97系统中资源一致性，特制定如下标签标记规则，请全区建维单位严格按照“谁施工谁负责”原则及时精确地进行标记旳打印和张贴。

（一）、一/二级分光器编码标记内容，以中鲁资源系统中旳一/二级分光器编码为准，重要涉及安装位置和分光器编码等内容。

标签张贴位置规定：原则上应当贴到分光器设备上。

如果二级分光器设备太小则可以张贴到其上联尾纤上。

根据分光器安装位置，具体编码细分为如下几种：1、位于机房内格式：机房名称+分光器编号+（一级）/（二级）示例：562局二楼综合机房004GFLQ(一级)地税社区宽带机房004GFLQ(二级)2、位于光交接箱内格式：光交接箱名称+分光器编号+（一级）/（二级）示例：天东家园26#GJ009GFLQ(一级)鞍山路001GJ002GFLQ(二级)3、位于楼宇、村庄旳分纤箱内格式：分纤箱名称+二级分光器编号+（一级）/（二级）示例：羊亭村北四街151#001GFLQ(一级)昌鸿社区C14#高层二单元001GFLQ(二级)4、位于终端盒内格式：终端盒名称+一级分光器编号+（一级）/（二级）示例：打铁村185#平房001GFLQ(一级)海御花园16#一单元001GFLQ(二级)5、位于顾客安装位置处格式：顾客位置名称+分光器编号+（二级）示例：北宅库村137#001GFLQ(二级)（二）、入户光皮线旳标签标记内容，重要涉及顾客姓名和门牌号两部分内容。

标签张贴位置规定：二级分光器内至入户光皮线上。

格式：顾客姓名+门牌号示例：张三+702（三）尾纤两端标签规范建议在《原则化机房标记》内尾纤标签部分旳基本上，增长有关内容。

标准化机房标识.doc。

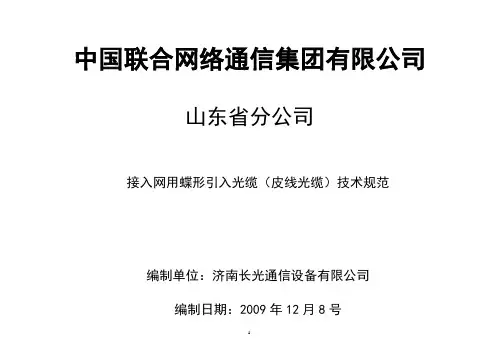

中国联合网络通信集团有限公司山东省分公司接入网用蝶形引入光缆（皮线光缆）技术规范编制单位：济南长光通信设备有限公司编制日期：2009年12月8号1、技术部分供应商提供的产品应符合以下标准：（1）YD/T 1258.1-2003《室内光缆系列 第一部分 总规范》； （2）YD/T 1258.2-2003《室内光缆系列 第二部分 单芯光缆》； （3）YD/T 1258.3-2003《室内光缆系列 第三部分 双芯光缆》； （4）YD/T 1258.4-2005《室内光缆系列 第四部分 多芯光缆》； （5）YD/T 1258.5-2005 《室内光缆系列 第五部分 光纤带光缆》； （6）YD/T 1258.6-2006 《室内光缆系列第六部分塑料光缆》；（7）室内光缆包括皮线光缆和除皮线光缆外的其它室内光缆。

除皮线光缆外的其它室内光缆应符合上述标准；皮线光缆除了符合上述标准之外还应符合以下要求，当以下要求与上述标准冲突时，以下列要求为准。

一、结构皮线光缆结构示意图如下：皮线光缆结构示意图加强件 光纤(1~4芯) 加强件 护套1.1光纤1.1.1光缆中含1～4根有涂覆层的二氧化硅系光纤，其类别可以为ITU-T G.657A（C1）或G.652D（B1.3），同批产品应采用相同设计及相同材料和工艺制造出来的光纤，光纤应置于光缆的中心。

1.1.2光纤涂覆层可着色，着色层颜色应是符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，单纤为可为本色。

1.1.3用于成缆的单模光纤的涂覆层结构、光纤强度筛选水平、模场直径和尺寸参数、截止波长和弯曲损耗应符合下文表1、2、3中的规定。

1.2加强构件1.2.1光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件，也可为聚酯芳纶丝或其它合适的纤维束的非金属加强构件，应具有足够的杨氏模量和弹性应变范围。

1.2.2光缆的加强构件应为2根，平行对称于光缆中。
