2012年四川大学机械设计考研真题2012年攻读硕士学位研究生入学考试试题考试科目：机械设计科目代码：855#适用专业：机械制造及自动化、机械电子工程、车辆工程、机械设计及理论、人机与环境工程、机械工程、材料加工工程一、是非题（每小题1分，共计15分）1.只承受弯矩，而不承受扭矩的轴称为心轴。
2.当其他条件完全相同时，钢制零件的表面愈粗糙，其疲劳强度愈低。
3.设计外载荷是轴向变载荷的紧螺栓联接，除考虑螺栓的静强度外，还必须根据螺栓的最大应力幅来验算其疲劳强度。
4. 通用的闭式齿轮传动中，当齿轮的圆周速度v≤12m/s时，常采用喷油润滑。
5.碾压、喷丸、渗碳、高频淬火等方法能提高零件的疲劳强度，一是由于表面硬度提高，二是由于在零件表面产生了残余压应力。
6.变位蜗杆传动中，只是蜗杆改变尺寸，而蜗轮不改变尺寸。
7.推荐链轮最大齿数。
此限制是为了保证链速的均匀性。
8.滚动轴承的可靠度提高时，它的基本额定动载荷增大。
9.单个圆锥滚子轴承若用预紧方法可明显提高轴承刚度。
10.对受轴向变载荷的普通螺栓联接适当增加预紧力可以提高螺栓的抗疲劳强度。
11.不可拆卸联接的联接可靠性比可拆卸联接大。
12.滚子链可实现比较平稳和无噪声工作传动。
13.对于通用的减速器，齿轮传动比蜗杆传动效率高，因为在设计齿轮减速器时不必考虑发热问题。
14.在设计减速传动时，考虑到减速装置的传动比愈小，则它的尺寸愈小，因此在选择电动机时，应尽可能选择额定转速最低的电动机，这样所设计的机器最轻也最经济。
15.普通平键的定心精度低于花键的定心精度。
二、选择题（每空1分，共计18分）1.对于采用常见的组合和按标准选取尺寸的平键静联接，主要失效形式是，动联接的主要失效形式是。
A.工作面的压溃B.工作面过度磨损C.键被剪断D.键被弯断 2.同时兼有周向和轴向固定的轴毂联接有。
A.平键联接B.花键联接C.半圆键联接D.过盈配合联接3.采用张紧轮调节带传动中带的张紧力时，张紧轮应压在边上，若考虑带有较长寿命，张紧轮最好放于带的侧。
2003年攻读硕士学位研究生入学考试试题：机械设计：855#：机械制造及自动化、机械电子工程、车辆工程、机械设计及理论、人机与环境工程、机械工程、材料加工工程一、是非题（每题2分，共20分）1.圆柱齿轮传动，当齿轮直径不变，而减小模数时可以提高齿面的接触强度。
2.滚动轴承若用在不重要的场合，可靠度可以降低到80%，则它的寿命要缩短。
3.提高蜗杆传动效率的主要措施是增加蜗轮的齿数。
4.温度升高后，润滑油的粘度将降低。
5.键的长度主要是根据传递功率大小来选择。
6.某截面形状一定的零件，当其尺寸增大时，其疲劳极限值将随之降低。
7.链条的节数宜采用偶数。
8.被联接件受横向外力作用时，如采用受拉螺栓联接，则螺栓的失效形式为螺栓杆被剪断或螺栓与孔壁间较弱的部分被压溃。
9.带在工作时出现弹性滑动，是由于过载造成的。
10.同时承受弯矩和扭矩的轴称为转轴。
二、选择题（每题2分，共20分）1.45号钢的疲劳极限σ−1=300N/mm2，设疲劳曲线指数m=13，应力循环基数N0=4×106次，当实际的应力循环次数N=104次时，有限寿命疲劳极限为_________N/mm2。
A.476B.189C.208D.4252.平键联接能传递的最大扭矩为T，要传递的扭矩1.5T，则应_________。
A.把键长L增大到1.5倍B.把键宽b增大到1.5倍C.把键高增大到1.5倍D.安装一对平键3.在计算齿轮的弯曲强度时，把轮齿看作一悬臂梁，并假定全部载荷作用于轮齿的__________，以这时的齿根弯曲应力作为计算弯曲强度的依据。
A.齿根处B.节圆处C.齿顶处4.起吊重物用的手动蜗杆传动，宜采用 _________的蜗杆。
A.单头、小导程角B.单头、大导程角C.多头、小导程角D.多头、大导程角5.一个圆柱滚子轴承在数值等于其额定动载荷的径向力下工作，在运转106转时它的破坏概率为_______。
A.1%B.5%C.10%D.50%6.在非液体摩擦滑动轴承设计中，限制比亚P的主要目的是_________。
2009年攻读硕士学位研究生入学考试试题：机械设计：855#：机械制造及自动化、机械电子工程、车辆工程、机械设计及理论、人机与环境工程、机械工程、材料加工工程一、是非题（本大题共10小题，每小题2分，总计20分）1.静应力只能在静载荷作用下产生。
2.当被联接件之一较厚，不宜制成通孔，且联接需经常拆卸时，通常应采用螺栓联接。
3.当其他条件完全相同时，钢制零件的表面越粗糙，其疲劳强度越低。
4.滚动轴承工作时承受的当量动载荷不得大于其基本额定动载荷。
5.以一定相对速度运动的两板，其间流体形成流体动压油膜的条件之一是：两者间必须构成收敛性楔形空间。
6.受轴向变载荷的普通螺栓联接，适当增加预紧力可以提高螺栓的抗疲劳强度。
7.直齿圆锥齿轮通常近似的以其大端分度圆当量圆柱齿轮来代替之进行强度计算。
8.只承受弯矩而不承受转矩的轴称为心轴。
9.增速带传动，过载时打滑首先发生在从动轮上。
10.材料为20Cr的齿轮要达到硬齿面要求，适宜的热处理方法是表面淬火。
二、选择题（本大题共10小题，每小题2分，总计20分）1.一齿轮轴由两个深沟球轴承组成的两端固定组合结构支承。
若轴上有一指向轴承1的轴向力F，则两轴承1、2的轴向力分别为（）A.F a1=F a2=FB.F a1=F a2=0C.F a1=F、F a2=0D.F a1=0、F a2=F2.增大动压滑动轴承最小油膜厚度的有效措施是（）A.增大供油量B.增大润滑油粘度C.减小轴承宽径比D.增大载荷3.圆柱齿轮传动中，在齿轮材料、齿宽和齿数相同的情况下，当增大模数时，齿轮的弯曲强度（）A.降低B.提高C.不变D.变化趋势不明确4.链传动的特点是（）A.瞬时传动比和平均传动比都是常数B.瞬时传动比和平均传动比都不是常数C.瞬时传动比是常数，平均传动比不是常数D.瞬时传动比不是常数，平均传动比是常数5.斜齿轮传动的动载荷与同样的直齿轮传动的动载荷相比（）A.相等B.较小C.较大D.视实际运转条件，可以大也可以小6.在有张紧轮装置的带传动中，张紧轮应安装在带的内侧（）A.居两带轮中间B.靠近小带轮C.靠近大带轮D.任何地方7.在下列四种轴承中（）必须成对使用。
2014年攻读硕士学位研究生入学考试试题：机械设计：855#：机械制造及自动化、机械电子工程、车辆工程、机械设计及理论、人机与环境工程、机械工程、材料加工工程一、选择题（每小题2分，共32分）1.带在工作时产生弹性滑动，是由于________。
A.带不是绝对挠性体B.带与带轮间的摩擦系数偏低C.带绕过带轮时产生离心力D.带的松边与紧边拉力不等2.两带轮的直径一定时，中心距缩短会导致________。
A.带的弹性滑动加剧B.带传动的效率降低C.小带轮上的包角减小D.带工作时噪声增大3.两等宽的圆柱体接触，其直径d1=2d2，弹性模量E1=2E2，则其接触应力值为________。
A.σH1=σH2B. σH1=2σH2C. σH1=4σH2D. σH1=8σH24.某四个结构及性能相同的零件甲、乙、丙、丁，若承受最大应力σmax的值相等，而应力循环特性r分别为+1、0、0.5、-1，则其中最易发生失效的零件是_____________。
A.甲B.乙C.丙D.丁5.某截面形状一定的零件，当其尺寸增大时，其疲劳极限值将随之_____________。
A. 增高B. 降低C. 不变D. 规律不定6.齿面硬度为56~62HRC的合金钢齿轮的加工工艺过程为__________。
A.齿坯加工——淬火——磨齿——滚齿B.齿坯加工——淬火——滚齿——磨齿C.齿坯加工——滚齿——渗碳淬火——磨齿D.齿坯加工——滚齿——磨齿——淬火7.齿轮传动中齿面的非扩展性点蚀一般出现在___________。
A. 跑合阶段B. 稳定性磨损阶段C. 剧烈磨损阶段D. 齿面磨粒磨损阶段8.对于开式齿轮传动，在工程设计中，一般__________。
A.按接触强度设计齿轮尺寸，再校核弯曲强度B.按弯曲强度设计齿轮尺寸，再校核接触强度C.只需按接触强度设计D.只需按弯曲强度设计9.设计一传递动力的闭式软齿面钢制齿轮，精度为7级。
如欲在中心距a和传动比i不变的条件下，提高齿面接触强度的最有效的方法是___________。
word 格式4. 点4-1. 已知各点的直观图，试作它们的二面投影图，并填写它们距投影面的距离。
班级姓名学号8c'dcba'd' (b')a点距H面距离距Y 面距离单位:毫米4-2. 根据投影图，确定各点所属分角及对V ，H的距离单位:毫米点所属分角4距离4-3. 已知各点的直观图，试作它们的三面投影图，并填写它们距投影面的距离。
米点距H 面距离距V 面距离距W面距离word 格式班级 姓名 学号4-4. 已知点 A 在第三分角等分面上，点 B 与点 A 对称于 V 面，点 C 与 点 A 对称于 X 轴，求各点的二面投影，并说明 B ， C 二点所属分角。
4-6. 已知 A 、 B 、 C 各点的二面投影，并填写各点的坐标，画出各点的直观图。
点 所属分角单位: 毫米点 X 坐标Y 坐标Z 坐标C 在 B 的正 方 mm方 方 方 mm mm mm 4-5. 求各点的第三投影，并比较 A 与 B ，B 与 C 等点的相对位置（以 轴向距离表示）可。
对不可见投影加括号。
4-7. 已知点 A （10，5，20），点 B （25，40，10），试作它们的 三面投影图。
4-8. 已知点 A ，B ， C 的投影图，填写点 B 和点C 对点A 的相对位置 数据。
（上，下） A 在 B 的 （左，右） 在 的（前，后）在点 A 之后 在点 A 之下在点 A 之左或右4. 点word 格式格式wordword格式5. 直线5-3 ．补画出三棱锥的第三投影, 并判断各棱线对投影面的相对位置,填写它们的名称。
5-4 ．在已知直线段AB 上求一点C:1. 使AC : AB=1: 22. 使点C与H面,V 面等距11SA 线S B一般线S C一般线AB水平线CA水平线BC水平线5-5 ．试判断点K 是否属于直线段CD已知线段CD 长为50mm, 试作出其水平投影3-17．已知线段AB 的二面投影,求作AB 的实长及其对V 面,W面的倾角θV和θW。

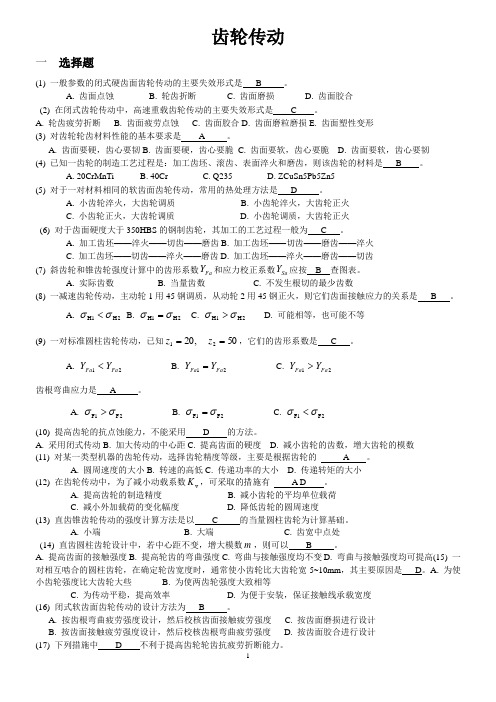

齿轮传动一 选择题(1) 一般参数的闭式硬齿面齿轮传动的主要失效形式是 B 。
A. 齿面点蚀B. 轮齿折断C. 齿面磨损D. 齿面胶合(2) 在闭式齿轮传动中，高速重载齿轮传动的主要失效形式是 C 。
A. 轮齿疲劳折断B. 齿面疲劳点蚀C. 齿面胶合D. 齿面磨粒磨损E. 齿面塑性变形(3) 对齿轮轮齿材料性能的基本要求是 A 。
A. 齿面要硬，齿心要韧B. 齿面要硬，齿心要脆C. 齿面要软，齿心要脆D. 齿面要软，齿心要韧(4) 已知一齿轮的制造工艺过程是：加工齿坯、滚齿、表面淬火和磨齿，则该齿轮的材料是 B 。
A. 20CrMnTiB. 40CrC. Q235D. ZCuSn5Pb5Zn5(5) 对于一对材料相同的软齿面齿轮传动，常用的热处理方法是 D 。
A. 小齿轮淬火，大齿轮调质B. 小齿轮淬火，大齿轮正火C. 小齿轮正火，大齿轮调质D. 小齿轮调质，大齿轮正火(6) 对于齿面硬度大于350HBS 的钢制齿轮，其加工的工艺过程一般为 C 。
A. 加工齿坯——淬火——切齿——磨齿B. 加工齿坯——切齿——磨齿——淬火C. 加工齿坯——切齿——淬火——磨齿D. 加工齿坯——淬火——磨齿——切齿(7) 斜齿轮和锥齿轮强度计算中的齿形系数Fa Y 和应力校正系数Sa Y 应按 B 查图表。
A. 实际齿数B. 当量齿数C. 不发生根切的最少齿数(8) 一减速齿轮传动，主动轮1用45钢调质，从动轮2用45钢正火，则它们齿面接触应力的关系是 B 。
A. 2H 1H σσ<B. 2H 1H σσ=C. 2H 1H σσ>D. 可能相等，也可能不等(9) 一对标准圆柱齿轮传动，已知50,2021==z z ，它们的齿形系数是 C 。
A. 21Fa Fa Y Y <B. 21Fa Fa Y Y =C. 21Fa Fa Y Y >齿根弯曲应力是 A 。
A. 2F 1F σσ>B. 2F 1F σσ=C. 2F 1F σσ<(10) 提高齿轮的抗点蚀能力，不能采用 D 的方法。
四川⼤学机械设计基础期末考试（2份）四川⼤学期考试试题A（2004——2005学年第1学期）课程号：30204730课序号：1课程名称：机械设计基础任课教师：李华成绩：适⽤专业年级：⾼分⼦加⼯学⽣⼈数：53印题份数：学号:姓名：考试须知四川⼤学学⽣参加由学校组织或由学校承办的各级各类考试，必须严格执⾏《四川⼤学考试⼯作管理办法》和《四川⼤学考场规则》。
有考试违纪作弊⾏为的，⼀律按照《四川⼤学学⽣考试违纪作弊处罚条例》进⾏处理。
四川⼤学各级各类考试的监考⼈员，必须严格执⾏《四川⼤学考试⼯作管理办法》、《四川⼤学考场规则》和《四川⼤学监考⼈员职责》。
有违反学校有关规定的，严格按照《四川⼤学教学事故认定及处理办法》进⾏处理。
⼀、单项选择题（每⼩题2分，共22分）1、带传动中，弹性滑动（D）A、在张紧⼒⾜够时可以避免B、在传递功率较⼩时可以避免C、在⼩带轮包⾓⾜够⼤时可以避免D、是不可避免的2．凸轮机构从动件常⽤运动规律中存在刚性冲击的是（）A、等速运动B、等加速等减速运动C、简谐运动3、渐开线齿轮齿顶园压⼒⾓αa与分度圆压⼒⾓αa=α相⽐较（）A、αa<α；B、αa=α；C、αa>α；D、不能确定其⼤⼩。
4、下列铰链四杆机构中，能实现急回运动的是（）A、双摇杆机构B、曲柄摇杆机构C、双曲柄机构D、对⼼曲柄滑块机构5、不会产⽣轴向⼒的⼀对外啮合齿轮是（A）A、直齿圆柱齿轮B、斜齿圆柱齿轮C、直齿圆锥齿轮6、铰链四杆机构的杆长为a=60mm，b=80mm，c=100mm，d=90mm若C杆为机架，则此机构为（）A、⽆整转副天曲柄存在；B、有整转副⽆曲柄存在；C、有整转副有⼀个曲柄存在；D、有整转副且有两个曲柄存在注：1试题字迹务必清晰，书写⼯整。
本题4页，本页为第1页2题间不留空，⼀般应题卷分开教务处试题编号：3务必⽤A4纸打印学号：姓名7、⼯作时只承受弯矩，不传递转矩的轴，称为（A）A、⼼轴B、转轴C、传动轴D、曲轴8、在直齿圆柱齿轮设计中，若中⼼距保持不变，⽽增⼤模数m，则可以（B）A、提⾼齿⾯的接触强度B、提⾼轮齿的弯曲强度C、弯曲与接触强度均可提⾼D、弯曲与接触强度均不变9、在基本额定动载荷C作⽤下，滚动轴承的基本额定寿命为106转时，其可靠度为（D）A、10%B、80%C、99%D、90%10、渐开线齿轮实现连续传动时，其重合度为（）A、ε<0B、ε=0C、ε<1D、ε>111、在计算齿轮弯曲强度时，把齿轮看着⼀悬臂梁，并假定全部载荷作⽤于齿轮的（B）。

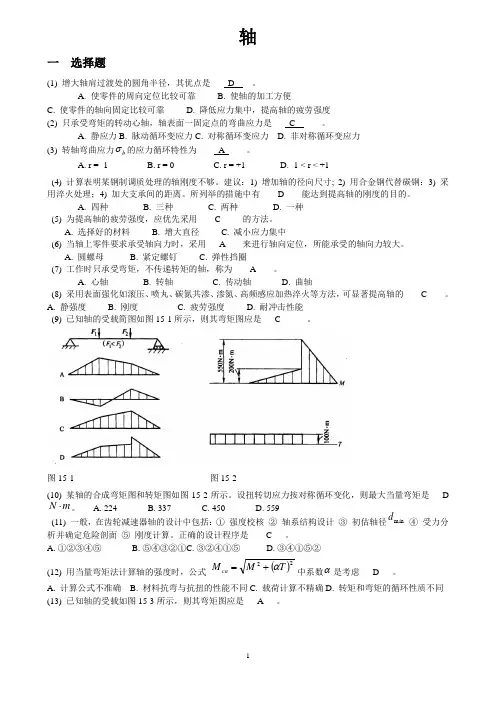

轴一 选择题(1) 增大轴肩过渡处的圆角半径，其优点是 D 。
A. 使零件的周向定位比较可靠B. 使轴的加工方便C. 使零件的轴向固定比较可靠D. 降低应力集中，提高轴的疲劳强度(2) 只承受弯矩的转动心轴，轴表面一固定点的弯曲应力是 C 。
A. 静应力B. 脉动循环变应力C. 对称循环变应力D. 非对称循环变应力(3) 转轴弯曲应力b σ的应力循环特性为 A 。
A. r = -1B. r = 0C. r = +1D. -1 < r < +1(4) 计算表明某钢制调质处理的轴刚度不够。
建议：1) 增加轴的径向尺寸; 2) 用合金钢代替碳钢；3) 采用淬火处理；4) 加大支承间的距离。
所列举的措施中有 D 能达到提高轴的刚度的目的。
A. 四种B. 三种C. 两种D. 一种(5) 为提高轴的疲劳强度，应优先采用 C 的方法。
A. 选择好的材料B. 增大直径C. 减小应力集中(6) 当轴上零件要求承受轴向力时，采用 A 来进行轴向定位，所能承受的轴向力较大。
A. 圆螺母B. 紧定螺钉C. 弹性挡圈(7) 工作时只承受弯矩，不传递转矩的轴，称为 A 。
A. 心轴B. 转轴C. 传动轴D. 曲轴(8) 采用表面强化如滚压、喷丸、碳氮共渗、渗氮、高频感应加热淬火等方法，可显著提高轴的 C 。
A. 静强度B. 刚度C. 疲劳强度D. 耐冲击性能(9) 已知轴的受载简图如图15-1所示，则其弯矩图应是 C 。
图15-1 图15-2(10) 某轴的合成弯矩图和转矩图如图15-2所示。
设扭转切应力按对称循环变化，则最大当量弯矩是 Dm N ⋅。
A. 224 B. 337 C. 450 D. 559 (11) 一般，在齿轮减速器轴的设计中包括：① 强度校核 ② 轴系结构设计 ③ 初估轴径m in d ④ 受力分析并确定危险剖面 ⑤ 刚度计算。
正确的设计程序是 C 。
A. ①②③④⑤B. ⑤④③②①C. ③②④①⑤D. ③④①⑤②(12) 用当量弯矩法计算轴的强度时，公式 ()22T M M ca α+=中系数α是考虑 D 。
