四川大学电机学期末考试试题2010

电机学期末考试试卷大全(附答案)考试卷（ A 卷）《电机学》课程试卷一、填空：1．一台直流电动机，PN=10KW,UN=220V,?=0.86，nN=980r/min，则额定电流为＿＿＿52.85A ＿＿＿，额定输出转矩为＿＿＿97.44N.m＿＿＿＿。

2．电机铁心采用0.35或0.5mm的硅钢片，其目的是:＿＿提高磁路的磁导率,降低电机的铁耗＿＿＿＿＿＿＿3．YYn联结的三相心式变压器，其负载时相电势的波形为:＿接近正弦波＿＿＿＿，这是因为:三次谐波磁通不能沿闭合铁心闭合，只能沿油或空气及油箱壁闭合，磁阻大，故三次谐波磁通小，且负载时副方YO联接，使副方可感应、流通较小的三次谐波电流，此电流也会对三次谐波磁通有所削弱，使磁通接近正弦波，故相电势接近正弦波。

4．变压器的空载损耗主要是＿铁＿＿＿损耗，短路损耗主要是＿＿＿铜＿＿损耗。

5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y1=＿＿＿5/6τ＿＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角 =200，现因外线发生故障，电网电压降为60%*UN，为使角保持在小于250范围内，应加大励磁，使E0为：E0/E0＿＿＿E0*/E0>1.35＿＿＿＿。

二、选择题：1．下列关于直流电动机说法错误的是：（ c ）A 串励电动机不允许空载或轻载运行B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降12．在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt 1200)，则此时产生的磁场（ b ）A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3.三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.0l6，若在低压侧作短路实验，测得短路阻抗标幺值为（ a ）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出（ b ）A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（ c ）A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( b )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。

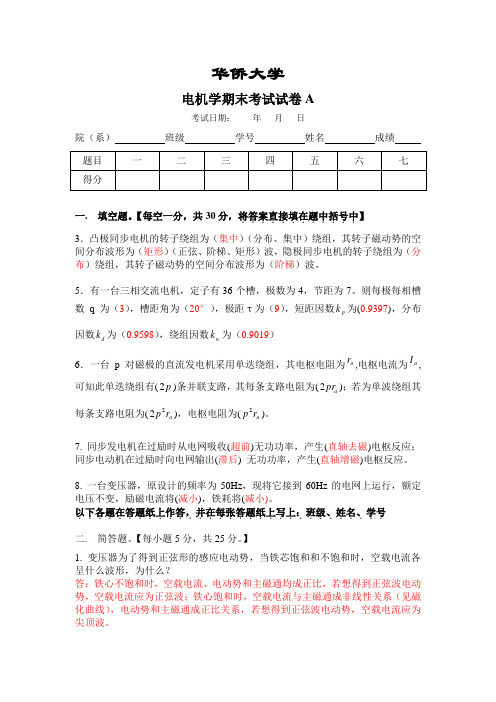

华侨大学电机学期末考试试卷A考试日期： 年 月 日院（系） 班级 学号 姓名 成绩一. 填空题。

【每空一分，共30分，将答案直接填在题中．．．．．．．．．括号中．．．】 3．凸极同步电机的转子绕组为（集中）（分布、集中）绕组，其转子磁动势的空间分布波形为（矩形）（正弦、阶梯、矩形）波，隐极同步电机的转子绕组为（分布）绕组，其转子磁动势的空间分布波形为（阶梯）波。

5．有一台三相交流电机，定子有36个槽，极数为4，节距为7。

则每极每相槽数q 为（3），槽距角为（20°），极距τ为（9），短距因数p k 为(0.9397)，分布因数d k 为（0.9598），绕组因数w k 为（0.9019）6．一台p 对磁极的直流发电机采用单迭绕组，其电枢电阻为ar ,电枢电流为aI ,可知此单迭绕组有(p 2)条并联支路，其每条支路电阻为(a pr 2)；若为单波绕组其每条支路电阻为(a r p 22)，电枢电阻为(a r p 2)。

7. 同步发电机在过励时从电网吸收(超前)无功功率，产生(直轴去磁)电枢反应；同步电动机在过励时向电网输出(滞后) 无功功率，产生(直轴增磁)电枢反应。

8. 一台变压器，原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，额定电压不变，励磁电流将(减小)，铁耗将(减小)。

以下各题在答题纸上作答，并在每张答题纸上写上：班级、姓名、学号．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 二. 简答题。

【每小题5分，共25分。

】1. 变压器为了得到正弦形的感应电动势，当铁芯饱和和不饱和时，空载电流各呈什么波形，为什么？答：铁心不饱和时，空载电流、电动势和主磁通均成正比，若想得到正弦波电动势，空载电流应为正弦波；铁心饱和时，空载电流与主磁通成非线性关系（见磁化曲线），电动势和主磁通成正比关系，若想得到正弦波电动势，空载电流应为尖顶波。

2. 一个整距线圈的两个边，在空间上相距的电角度是多少?如果电机有p 对极，那么它们在空间上相距的机械角度是多少?答：整距线圈两个边在空间上相距的电角度为180︒；电机为p 对极时，在空间上相距的机械角度为180p ︒。

电机学期末测验试卷大全(附答案)————————————————————————————————作者：————————————————————————————————日期：考 试 卷（ A 卷）课程名称电机学考试学期07-08/3得分适用专业 电气工程及其自动化 考试形式 开卷闭卷半开卷 考试时间长度 120分钟一、 填空题：（35分）1. 在国际单位制中，磁场强度单位是___A/m ___________。

电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。

一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。

2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。

电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。

当___可变损耗等于不变损耗_（或_kNp p 0β=）___时，变压器效率达最大。

3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。

4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组___________。

各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。

___短路电压（标幺值）____小的变压器先达到满载。

5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。

6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大_________。

7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。

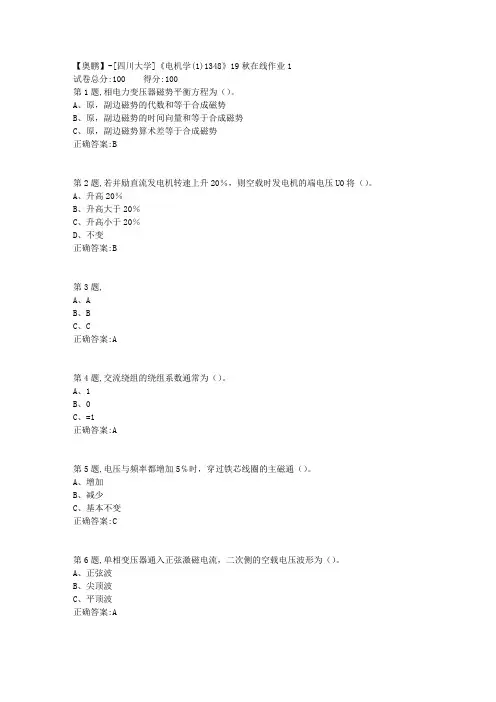

【奥鹏】-[四川大学]《电机学(1)1348》19秋在线作业1试卷总分:100 得分:100第1题,相电力变压器磁势平衡方程为（）。

A、原，副边磁势的代数和等于合成磁势B、原，副边磁势的时间向量和等于合成磁势C、原，副边磁势算术差等于合成磁势正确答案:B第2题,若并励直流发电机转速上升20％，则空载时发电机的端电压U0将（）。

A、升高20％B、升高大于20％C、升高小于20％D、不变正确答案:B第3题,A、AB、BC、C正确答案:A第4题,交流绕组的绕组系数通常为（）。

A、1B、0C、=1正确答案:A第5题,电压与频率都增加5℅时，穿过铁芯线圈的主磁通（）。

A、增加B、减少C、基本不变正确答案:C第6题,单相变压器通入正弦激磁电流，二次侧的空载电压波形为（）。

A、正弦波B、尖顶波C、平顶波正确答案:A第7题,当一台变压器的原边匝数比设计少10%（副边匝数正常）则下列各值的变化为：磁通（）。

A、变大B、变小C、不变正确答案:A第8题,A、AB、BC、CD、D正确答案:D第9题,三相异步电动机气隙增大，其他条件不变，则空载电流（）。

A、增大B、减小C、不变D、不能确定正确答案:A第10题,一台单相变压器额定电压为220/110V。

Y/y-12接法，在高压侧作短路实验，测得的短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）A、0.06B、0.03C、0.12D、0.24正确答案:A第11题,A、0B、C、正确答案:A第12题,A、AB、BC、C正确答案:A第13题,直流电动机的额定功率指（）。

A、转轴上吸收的机械功率B、转轴上输出的机械功率C、电枢端口吸收的电功率D、电枢端口输出的电功率正确答案:B第14题,A、不变B、增加１０%C、减少１０%正确答案:A第15题,一台他励直流发电机，额定电压220V，6极，额定支路电流为100A，当电枢为单叠绕组时，其额定功率为（）。

A、22kWB、88kWC、132kWD、44kW正确答案:D第16题,A、能B、不能C、不一定D、不改接也能正确答案:A第17题,直流电动机的电刷逆转向移动一个小角度，电枢反应性质为（）A、去磁与交磁B、增磁与交磁C、纯去磁D、纯增磁正确答案:AA、交轴电枢反应B、直轴去磁电枢反应C、直轴去磁与交轴电枢反应D、直轴增磁与交轴电枢反应正确答案:C第19题,对称负载运行时，凸极同步发电机阻抗大小顺序排列为（）。

考试卷〔A卷〕《电机学》课程试卷7一、填空：1．一台直流电动机，P N =10KW,U N =220V,η=0.86，n N =980r/min ，则额定电流为＿＿＿＿＿＿，额定输出转矩为＿＿＿＿＿＿＿。

2．电机铁心采用0.35或0.5mm 的硅钢片，其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2．YY n 联结的三相心式变压器，其负载时相电势的波形为＿＿＿＿＿＿＿＿＿，这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

4．变压器的空载损耗主要是＿＿＿＿损耗，短路损耗主要是＿＿＿＿＿损耗。

5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采用y 1=＿＿＿＿＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ=200，现因外线发生故障，电网电压降为60%*U N ，为使角θ保持在小于250范围内，应加大励磁，使E 0*为：E 0*/E 0＿＿＿＿＿＿＿。

二、选择题：1．以下关于直流电动机说法错误的选项是： 〔 〕 A 串励电动机不允许空载或轻载运行 B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降班次 学号： ：2．在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt+1200)，则此时产生的磁场A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3. 三相变压器额定电压为220/110V,Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，假设在低压侧作短路实验，测得短路阻抗标幺值为〔〕A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机，假设运行于60HZ、380V电网上，当输出功率保持不变时，则同步转速及电机实际转速将：A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：〔〕A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y,y联接组，主要是为了防止 ( )A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。

考试卷(A卷）《电机学》课程试卷7一、填空：1．一台直流电动机，P N =10KW ，U N =220V ，η=0。

86，n N =980r/min ，则额定电流为＿＿＿＿＿＿,额定输出转矩为＿＿＿＿＿＿＿。

2．电机铁心采用0。

35或0。

5mm 的硅钢片,其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2．YY n 联结的三相心式变压器，其负载时相电势的波形为＿＿＿＿＿＿＿＿＿，这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿.4．变压器的空载损耗主要是＿＿＿＿损耗,短路损耗主要是＿＿＿＿＿损耗.5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势,故通常采用y 1=＿＿＿＿＿＿。

6. 一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ=200，现因外线发生故障，电网电压降为60％*U N ，为使角θ保持在小于250范围内，应加大励磁，使E 0*为：E 0＊/E 0＿＿＿＿＿＿＿。

二、选择题:1．下列关于直流电动机说法错误的是： （ ） A 串励电动机不允许空载或轻载运行 B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变，仅降低他励电动机电枢端电压，其转速下降班次 学号： 姓名：2．在两相对称绕组中分别通入i1=Imsinwt，i2=Imsin(wt+1200），则此时产生的磁场A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3. 三相变压器额定电压为220/110V，Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）A 0.06B 0.03C 0.12，D 0.244．一台50HZ、380V感应电动机,若运行于60HZ、380V电网上,当输出功率保持不变时，则同步转速及电机实际转速将：A 增大，减小B 增大 ,增大 C减小,减小 D减小, 增大5．绕线式感应电动机转子回路串电阻起动时，其特点为：（）A Ist ↑， Tst↓B Ist ↑， Tst↑CIst ↓, Tst ↑D Ist ↓, Tst↓6．三相变压器组不宜采用Y,y联接组，主要是为了避免 ( ）A 线电势波形放生畸变；B 相电势波形发生畸变；C 损耗增大;D 有效材料的消耗增大。

电机学考试题及答案一、判断题（共100题，每题1分，共100分）1.汽轮机在功角δ=90°时，电磁功率达到最大值，所以为了让发电机得到有效利用，一般将额定运行点定在δ=90°附近。

（）A、正确B、错误正确答案：B2.同步发电机定转子绕组感应电动势的频率是相同。

（）A、正确B、错误正确答案：B3.三绕组自耦变压器的高压和中压绕组既有磁的耦合又有电的联系，而低压绕组和高压、中压绕组之间只有磁的耦合，因此在绕组排列时只能是高压绕组和中压绕组相邻。

（）A、正确B、错误正确答案：B4.定、转子磁动势相对静止是一切电机能正常运行的必要条件。

（）A、正确B、错误正确答案：A5.异步电动机主磁通的大小是由电源电压决定的，异步电动机从启动到额定运行，只要不改变电源电压大小，主磁通就不变。

（）A、正确B、错误正确答案：B6.同步发电机转子主磁极磁场的漏磁通只交链转子励磁绕组，只在转子励磁绕组感应一个漏电势。

（）A、正确B、错误正确答案：B7.异步电动机正常运行时，如果负载转矩大于电动机的最大电磁转矩，电机会出现堵转现象，堵转后电机因电流过高而极易烧毁。

（）A、正确B、错误正确答案：A8.变压器的一、二次电流之比可近似认为与一、二次侧绕组匝数比成反比。

()A、正确B、错误正确答案：A9.异步电动机空载电流的作用和变压器空载电流的作用基本相同，都是建立磁场的励磁电流。

（）A、正确B、错误正确答案：A10.改变三相交流电动机旋转方向，只要任意对调其二根电源线即可。

（）A、正确B、错误正确答案：A11.自耦变压器的变比越大，效益系数就越大，其经济效益就越好。

()A、正确B、错误正确答案：B12.变压器空载试验时，无论在高压侧加额定电压还是在低压侧加额定电压，铁心中磁通是相同的A、正确B、错误正确答案：A13.异步电动机的定子磁场始终以同步速切割转子。

（）A、正确B、错误正确答案：B14.同步发电机调相运行时，可向系统送出少量有功功率以及无功功率。

2010-2011上电工技术基础A 卷试题及答案一．（每小题2分，共20分）1. 用一只额定值为110V/100W 的白炽灯和一只额定值为110V/40W 的白炽灯串联后接到220V 的电源上，当将开关闭合时（ 3 ）。

（1）能正常工作 （2）100W 的灯丝烧毁 （3）40W 的灯丝烧毁 2. 在图示电路中，当电阻R 2增大时，则电流I 1（ 1 ）。

（1）增大（2）减小（3）不变3. 在图所示电路中，在开关S 闭合前电路已处于稳态。

当开关闭合后，（ 1 ）。

（1）i 1，i 2，i 3均不变 （2）i 1不变，i 2增长为i 1，i 3衰减为零 （3）i 1增长，i 2增长，i 3不变4．在RLC 串联电路中，阻抗模（ 2 ）。

（1）iv Z =（2）IVZ =（3）IVZ ~~=5．在图所示的三相电路中，有两组三相对称负载，均为电阻性。

若电压表读数为380V ，则电流表读数为（ 1 ）。

（1）76A （2）22A （3）44A6．50Hz 的变压器用于25Hz 时，则（ 3 ）。

（1）φm 近于不变 （2）一次侧电压V 1降低（3）可能烧坏绕组7． 三相异步电动机在额定状态下运行时，如果电源频率升高，则转速（ 1 ），电流（ 2 ）。

转速：（1）增高 （2）降低 （3）不变 电流：（1）增大（2）减小（3）不变8．三相异步电动机在正常运行中如果有一根电源线断开，则（ 3 ）。

（1）电动机立即停转（2）电流立即减小（3）电流大大增大9．三相异步电动机的起动转矩T st与转子每相电阻R2有关，R2愈大时，则T st （ 3 ）。

（1）愈大（2）愈小（3）不一定10．三相异步电动机功率因数ϕcos的ϕ角是指在额定负载下（ 2 ）。

（1）定子线电压与线电流之间的相位差（2）定子相电压与相电流之间的相位差（3）转子相电压与相电流之间的相位差二．（10分）图示电路的三个节点电压分别为v1 = 10 V, v2 = 14 V and v3 = 12 V.(a) 求电流i b.(b) 求CCVS的系数r.解:三．（12分）要使电阻R L中的电流i b为-2 mA，电阻R L的值应为多大？（提示：用戴维宁定理求解）Answer: R L = 12 Ω解四． （10分）图示电路原已稳定，t = 0时将开关S 闭合，求：S 闭合瞬间(t = 0+ ) 各支路电流及储能元件上的电压。

川大电机学考试题及答案一、单项选择题（每题2分，共20分）1. 电机学中，三相异步电动机的转子转速与同步转速之间的关系是：A. 转子转速等于同步转速B. 转子转速小于同步转速C. 转子转速大于同步转速D. 转子转速与同步转速无关答案：B2. 在直流电机中，电枢反应的主要作用是：A. 增加电枢磁动势B. 减少电枢磁动势C. 改变电枢磁动势的分布D. 保持电枢磁动势不变答案：C3. 异步电动机的启动转矩与额定转矩之比通常为：A. 0.1以下B. 0.1至0.5C. 0.5至1D. 1以上答案：B4. 同步发电机的功率因数为1时，其输出的功率类型是：A. 纯有功功率B. 纯无功功率C. 有功功率和无功功率的组合D. 只有无功功率答案：A5. 直流电机的电枢反应中，电枢磁动势与主磁极磁动势的关系是：A. 同相B. 反相C. 垂直D. 无固定关系答案：B6. 异步电动机的转子导体中感应的电动势频率与定子旋转磁场的转速成正比，当定子旋转磁场的转速增加时，转子导体中感应的电动势频率将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A7. 同步发电机并网运行时，其无功功率的调节是通过改变：A. 励磁电流B. 电枢电流C. 电枢电压D. 电枢电阻答案：A8. 直流电机的电枢反应对主磁极的影响是：A. 使主磁极磁动势增加B. 使主磁极磁动势减少C. 使主磁极磁动势不变D. 使主磁极磁动势反向答案：B9. 异步电动机的转子电阻增加时，其启动转矩将：A. 增加B. 减少C. 不变D. 先增加后减少答案：B10. 同步发电机的电枢反应中，电枢磁动势与主磁极磁动势的关系是：A. 同相B. 反相C. 垂直D. 无固定关系答案：B二、填空题（每空1分，共10分）1. 直流电机的电枢反应主要表现为电枢磁动势与主磁极磁动势______。

答案：反相2. 异步电动机的转子导体中感应的电动势频率与定子旋转磁场的转速成正比，其关系可以表示为：f = p × n / 60，其中f表示频率，p表示极对数，n表示______。

电机学期末试卷及答案一、填空题1. 反应式永磁式混合式2. 直流电逆变器3. 过载短路欠压4. 能耗制动反接制动再生制动5. 环型分配器功率放大器6. 电气原理图电气布置图安装接线图二、选择题1. B 1MΩ2. C 栅极电压3. D 远4. B 改变供电电网的电压5. A 电源缺相三、判断题1. √2. √3. ×4. √5. √6. ×7. ×8. √9. × 10.×四、简答题1. 如何选择三相异步电动机?答：包括确定电源、额定频率、转速、工作周期、电动机的类型、工作机环境条件、安装方式、电动机与负载的连接方式等。

2. 三相笼式异步电动机减压启动控制方法有几种?答：①定子绕组串电阻(电抗)启动;②星-三角连接启动;③自耦调压器启动;④延边三角形启动。

3. 三相异步电动机不能起动，故障原因是什么?答：①三相供电线路断路;②定子绕组中有一相或两相断路;③开关或起动装置的触头接触不良;④电源电压过低;⑤负载过大或传动机械有故障;⑥轴承过度磨损，转轴弯曲，定子铁心松动;⑦定子绕组重新绕制后短路;⑧定子绕组接法与规定不合。

4. 分析下面星-三角起动控制线路的控制过程。

答：合电源开关Q。

按SB1→KM1得电→M以“Y”形接法降压起动;同时时间继电器KT线圈得电，瞬时触点闭合，常闭触点延时打开，KM1失电，“Y”形接法断开;同时KM2得电，电动机以“D”形接法正常运转。

[电机学期末试卷及答案]。

考试卷（A卷）《电机学》课程试卷7一、填空：1．一台直流电动机，P N =10KW ，U N =220V ，η=0。

86，n N =980r/min,则额定电流为＿＿＿＿＿＿，额定输出转矩为＿＿＿＿＿＿＿。

2．电机铁心采用0.35或0。

5mm 的硅钢片，其目的是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2．YY n 联结的三相心式变压器，其负载时相电势的波形为＿＿＿＿＿＿＿＿＿,这是因为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿.4．变压器的空载损耗主要是＿＿＿＿损耗,短路损耗主要是＿＿＿＿＿损耗。

5．选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势,故通常采用y 1=＿＿＿＿＿＿.6。

一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ=200，现因外线发生故障，电网电压降为60％＊U N ，为使角θ保持在小于250范围内，应加大励磁，使E 0＊为:E 0*/E 0＿＿＿＿＿＿＿。

二、选择题：1．下列关于直流电动机说法错误的是： （ ) A 串励电动机不允许空载或轻载运行 B 并励电动机不允许励磁回路开路C 同时改变直流电动机的励磁及电枢电流方向可改变其转向D 其它条件不变,仅降低他励电动机电枢端电压，其转速下降班次 学号： 姓名：2．在两相对称绕组中分别通入i1=Imsinwt，i2=Imsin（wt+1200)，则此时产生的磁场A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定3。

三相变压器额定电压为220/110V，Yy12，在高压侧作短路实验测得短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（）A 0。

06B 0。

03C 0.12,D 0。

244．一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出功率保持不变时，则同步转速及电机实际转速将:A 增大 ,减小B 增大 ,增大 C减小,减小 D减小，增大5．绕线式感应电动机转子回路串电阻起动时，其特点为:( ）A Ist ↑, Tst ↓B Ist ↑， Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓6．三相变压器组不宜采用Y，y联接组，主要是为了避免 ( )A 线电势波形放生畸变;B 相电势波形发生畸变；C 损耗增大；D 有效材料的消耗增大。

《电机学》复习资料一、填空题1.同步电机电枢反应的性质取决于内功率因数角，当负载电流滞后于电势时的电枢反应为兼有交磁和去磁的性质。

2.隐极同步发电机最大功率输出时的功率角 ，而凸极同步发电机最大功率输出时的功率角 小于 。

3.同步发电机的短路比与不饱和值的关系为成反比（或 ），若不饱和值大，则小，电压变化率大，静态稳定性差，电机成本较低。

4.在稳定运行范围内，当增大同步发电机有功输出，则功率角增大，同时无功功率输出减小，静态稳定能力降低。

5.并励直流发电机电压建立的条件是气隙中必须有剩磁、励磁磁势与剩磁两者方向必须相同、励磁回路的总电阻必须小于临界电阻。

6.直流电动机调速的方法主要有改变电枢回路串入的电阻、调磁调速、调压调速，其中，在额定转速以下调节的有电枢回路串电阻调速和降压调速。

7.已知三相六极异步电动机，运行在电网上，转差率，此时，转子电势的频率 1 Hz ，转子磁势相对转子的转速为 2021 ，转子磁势相对定子的转速为 1000 。

8.异步电动机降压起动的方法主要有定子串电阻或电抗器、自耦变压器、星形—三角形（）换接、延边三角形换接，其中，转矩和电流降低倍数不相同的有定子串电阻或电抗器。

9.定子绕组Y 接的三相对称绕组，通入三相对称电流，则三相基波合成磁势为圆形，基波幅值为单相脉振磁势幅值的倍，转向由电流相序、哪一项电流达到正的最大值决定，合成磁势的幅值位置如何确定三相合成磁势的幅值就位于该相绕组轴线上。

10.在直流发电机中，换向器的作用是将绕组中的交流电势转换成电刷上的直流电势。

)*(s不饱和值d C X K K =Hz f 50=02.0=S min /r min /r ∆-Y11.旋转磁场的同步转速与电流频率、磁极对数的关系为 ；异步电动机的转差率、转子转速、定子旋转磁场的转速这三者之间的关系为 。

12.单相交流绕组通入正弦交流电流所产生的磁势性质是脉振磁势，一个在空间按余弦规律分布的脉振磁动势，可以分解为两个转速相同、转向相反的圆形旋转磁势。

四川大学期末考试试题（A卷）
（2007-2008学年上期）
课程号：30332860 课序号：0，1，2 课程名称：电机学任课教师：赵莉华，曾成碧，张代润成绩：适用专业年级：电气工程及自动化05级学生人数：340 印题份数：345 学号：姓名：
m
、同步发电机在过励时向电网发出，产生
有双重含义，一是和之间的夹角；二是
注：1 试题字迹务必清晰，书写工整。

2 题间不留空格，一般应题卷分开本题共3页，本页为第1页
3 务必用A4纸打印教务处试题编号：
图 1
本题共3页，本页为第2页
教务处试题编号：
本题共3页，本页为第3页教务处试题编号：。

电机学期末考试题及答案一、单项选择题（每题2分，共20分）1. 电机的转子绕组在旋转时，会产生哪种电磁现象？A. 电磁感应B. 电磁辐射C. 电磁干扰D. 电磁排斥答案：A2. 直流电机中，换向器的主要作用是什么？A. 改变电流方向B. 提高电机效率C. 减少电机噪音D. 保护电机绕组答案：A3. 同步电机的转子转速与什么有关？A. 电源频率B. 转子磁极数C. 负载大小D. 电机体积答案：A4. 异步电机的转子转速总是低于同步转速，这是因为？A. 转子电阻B. 转子电感C. 转子磁极数D. 转子滑差答案：D5. 电机的效率是指什么？A. 输出功率与输入功率之比B. 输入功率与输出功率之比C. 输出功率与负载功率之比D. 输入功率与负载功率之比答案：A6. 电机的起动电流通常比额定电流大，这是因为？A. 电机起动时需要更大的转矩B. 电机起动时电阻增大C. 电机起动时电感减小D. 电机起动时电压降低答案：A7. 电机的额定功率是指什么？A. 电机在额定电压和额定电流下的最大输出功率B. 电机在额定电压和额定电流下的最大输入功率C. 电机在任何条件下的最大输出功率D. 电机在任何条件下的最大输入功率答案：A8. 电机的额定电压和额定电流是指什么？A. 电机在额定负载下的工作电压和电流B. 电机在空载条件下的工作电压和电流C. 电机在最大负载下的工作电压和电流D. 电机在任何负载下的工作电压和电流答案：A9. 电机的额定转速是指什么？A. 电机在额定负载下的最高转速B. 电机在空载条件下的最高转速C. 电机在最大负载下的最高转速D. 电机在任何负载下的最高转速答案：A10. 电机的额定负载是指什么？A. 电机在额定电压和额定电流下能承受的最大负载B. 电机在额定电压和额定电流下能承受的最小负载C. 电机在任何电压和电流下能承受的最大负载D. 电机在任何电压和电流下能承受的最小负载答案：A二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响电机的效率？A. 电机材料B. 电机设计C. 电机负载D. 电机维护答案：ABCD12. 电机的起动方式有哪些？A. 直接起动B. 星-三角起动C. 变频起动D. 电阻起动答案：ABCD13. 电机的调速方法包括哪些？A. 改变电源频率B. 改变电机极数C. 改变电机转子电阻D. 改变电机负载答案：ABC14. 电机的保护措施包括哪些？A. 过载保护B. 短路保护C. 过热保护D. 欠压保护答案：ABCD15. 电机的维护项目包括哪些？A. 清洁电机B. 检查电机轴承C. 更换电机绕组D. 检查电机绝缘答案：ABCD三、判断题（每题1分，共10分）16. 电机的额定电压和额定电流是固定的，不能改变。

变压器选择题1. 变压器空载电流小的原因是 c 。

(a) 一次绕组匝数多，电阻很大；(b) 一次绕组的漏抗很大；(c) 变压器的励磁阻抗很大；(d) 变压器铁心的电阻很大。

2. 变压器空载损耗 c 。

(a) 全部为铜损耗；(b) 全部为铁损耗；(c) 主要为铜损耗；(d) 主要为铁损耗。

3. 一台变压器一次侧接在额定电压的电源上，当二次侧带纯电阻负载时，则从一次侧输入的功率 b 。

(a) 只包含有功功率；(b) 既有有功功率，又有无功功率；(c) 只包含无功功率；(d) 为零。

4. 变压器中，不考虑漏阻抗压降和饱和的影响，若一次电压不变，铁心不变，而将匝数增加，则励磁电流_d______。

(a) 增加；(b) 减少；(c) 不变；(d) 基本不变。

5．一台单相变压器，U1N/ U2N =220/10，若原方接在110V的单相电源上空载运行，电源频率不变，则变压器的主磁通将 b 。

(a) 增大；(b) 减小；(c) 不变。

6．变压器短路实验所测损耗c 。

(a) 主要为铜耗；(b) 主要为铁耗；(c) 全部为铜耗；(d) 全部为铁耗。

7．做变压器空载实验所测的数值，可用于计算a 。

(a) 励磁阻抗；(b) 原边漏抗；(c) 副边漏抗；(d) 副边电阻。

8．将50Hz、220/127V的变压器，接到100Hz，220V的电源上，铁心中的磁通将如何变化？（ c ）(a) 减小；(b) 增加；(c) 不变；(d) 不能确定。

9．用一台电力变压器向某车间的异步电动机供电，当开动的电动机台数增多时，变压器的端电压将如何变化？（ b ）(a) 升高；(b) 降低；(c) 不变；(d) 可能升高，也可能降低。

10．变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？（b ）(a) 增加；(b) 基本不变；(c) 减小。

11．当一次侧接额定的电压维持不变时，变压器有空载运行转为满载运行时，其主磁通将会：c 。

电机学期末考试题及答案一、单项选择题（每题2分，共20分）1. 电机的转子绕组中感应的电动势大小与（）。

A. 转子转速成正比B. 转子转速成反比C. 转子转速无关D. 以上都不对答案：A2. 直流电机的电枢反应对主磁通的影响是（）。

A. 削弱B. 增强C. 无影响D. 以上都不对答案：A3. 异步电机的转子磁场相对于定子磁场的转速称为（）。

A. 同步转速B. 转子转速C. 滑差转速D. 额定转速答案：C4. 同步电机的励磁方式有（）。

A. 他励B. 自励C. 他励和自励D. 以上都不对答案：C5. 电机的效率是指（）。

A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 机械功率与电功率的比值D. 电功率与机械功率的比值答案：A6. 电机的功率因数是指（）。

A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 视在功率与有功功率的比值D. 视在功率与无功功率的比值答案：A7. 电机的额定电压是指（）。

A. 额定工作时的线电压B. 额定工作时的相电压C. 额定工作时的线电流D. 额定工作时的相电流答案：A8. 电机的额定功率是指（）。

A. 电机在额定工作条件下的输出功率B. 电机在额定工作条件下的输入功率C. 电机在额定工作条件下的视在功率D. 电机在额定工作条件下的无功功率答案：A9. 电机的额定转速是指（）。

A. 电机在额定工作条件下的同步转速B. 电机在额定工作条件下的转子转速C. 电机在额定工作条件下的定子转速D. 电机在额定工作条件下的额定电压答案：A10. 电机的额定频率是指（）。

A. 电机在额定工作条件下的电源频率B. 电机在额定工作条件下的转子频率C. 电机在额定工作条件下的定子频率D. 电机在额定工作条件下的额定电压答案：A二、填空题（每题2分，共20分）1. 直流电机的电枢反应对主磁通的影响是________。

答案：削弱2. 异步电机的转子磁场相对于定子磁场的转速称为________。
