9014三极管电路图电路原理

一、概述s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图 1：e 2：b 3：c二、三极管管脚判断当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

三、三极管好坏判断在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

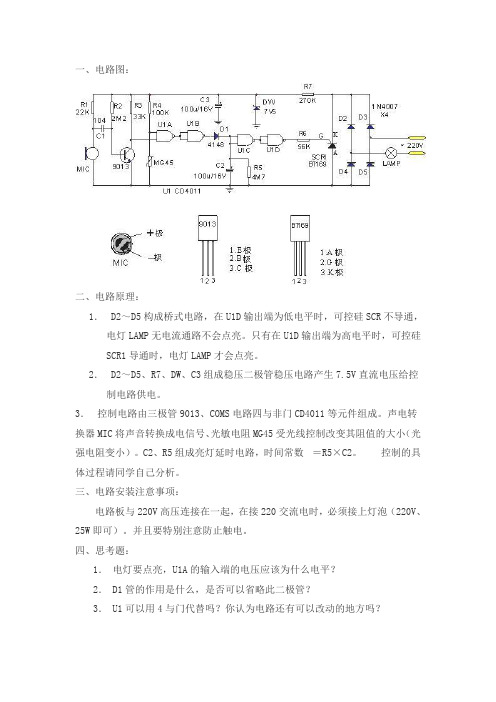

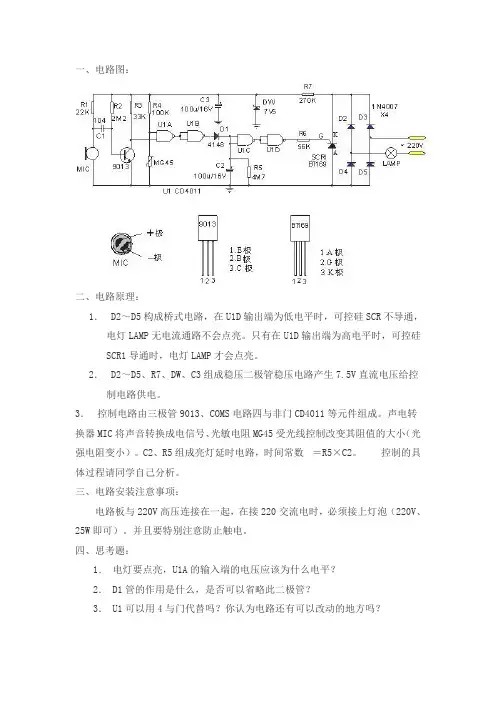

一、电路图：二、电路原理：1．D2～D5构成桥式电路，在U1D输出端为低电平时，可控硅SCR不导通，电灯LAMP无电流通路不会点亮。

只有在U1D输出端为高电平时，可控硅SCR1导通时，电灯LAMP才会点亮。

2．D2～D5、R7、DW、C3组成稳压二极管稳压电路产生7.5V直流电压给控制电路供电。

3．控制电路由三极管9013、COMS电路四与非门CD4011等元件组成。

声电转换器MIC将声音转换成电信号、光敏电阻MG45受光线控制改变其阻值的大小（光强电阻变小）。

C2、R5组成亮灯延时电路，时间常数＝R5×C2。

控制的具体过程请同学自己分析。

三、电路安装注意事项：电路板与220V高压连接在一起，在接220交流电时，必须接上灯泡（220V、25W即可）。

并且要特别注意防止触电。

四、思考题：1．电灯要点亮，U1A的输入端的电压应该为什么电平？2．D1管的作用是什么，是否可以省略此二极管？3．U1可以用4与门代替吗？你认为电路还有可以改动的地方吗？声光控延时开关原理与制作用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合广大电子爱好者自制。

一、电路的工作原理声光控延时开关的电路原理图见图1所示。

电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。

顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。

因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。

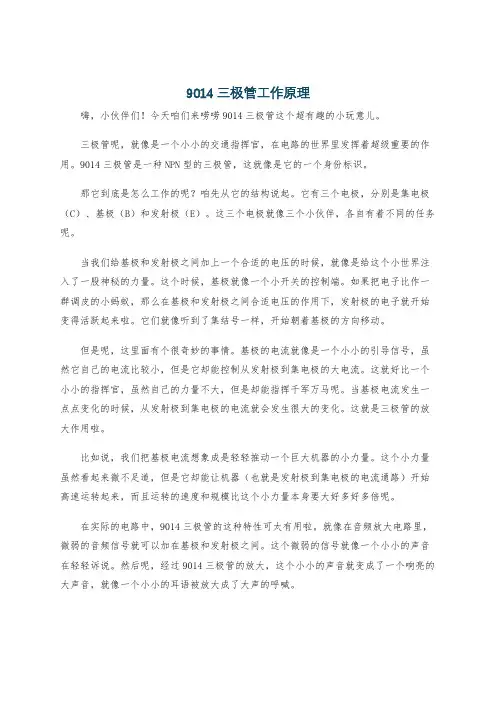

9014三极管工作原理嗨，小伙伴们！今天咱们来唠唠9014三极管这个超有趣的小玩意儿。

三极管呢，就像是一个小小的交通指挥官，在电路的世界里发挥着超级重要的作用。

9014三极管是一种NPN型的三极管，这就像是它的一个身份标识。

那它到底是怎么工作的呢？咱先从它的结构说起。

它有三个电极，分别是集电极（C）、基极（B）和发射极（E）。

这三个电极就像三个小伙伴，各自有着不同的任务呢。

当我们给基极和发射极之间加上一个合适的电压的时候，就像是给这个小世界注入了一股神秘的力量。

这个时候，基极就像一个小开关的控制端。

如果把电子比作一群调皮的小蚂蚁，那么在基极和发射极之间合适电压的作用下，发射极的电子就开始变得活跃起来啦。

它们就像听到了集结号一样，开始朝着基极的方向移动。

但是呢，这里面有个很奇妙的事情。

基极的电流就像是一个小小的引导信号，虽然它自己的电流比较小，但是它却能控制从发射极到集电极的大电流。

这就好比一个小小的指挥官，虽然自己的力量不大，但是却能指挥千军万马呢。

当基极电流发生一点点变化的时候，从发射极到集电极的电流就会发生很大的变化。

这就是三极管的放大作用啦。

比如说，我们把基极电流想象成是轻轻推动一个巨大机器的小力量。

这个小力量虽然看起来微不足道，但是它却能让机器（也就是发射极到集电极的电流通路）开始高速运转起来，而且运转的速度和规模比这个小力量本身要大好多好多倍呢。

在实际的电路中，9014三极管的这种特性可太有用啦。

就像在音频放大电路里，微弱的音频信号就可以加在基极和发射极之间。

这个微弱的信号就像一个小小的声音在轻轻诉说。

然后呢，经过9014三极管的放大，这个小小的声音就变成了一个响亮的大声音，就像一个小小的耳语被放大成了大声的呼喊。

再比如说在一些控制电路里，如果我们想要控制一个大电流的设备，但是我们只有一个小电流的控制信号。

这时候9014三极管就闪亮登场啦。

它就像一个神奇的转换器，把小电流的控制信号转化成可以控制大电流设备的强大力量。

9012,9013,9014,8050三极管引脚图与管脚识别方法、引脚实物图片（含贴片）s9014，s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1 K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

9013三极管目录9014、9013、8050对比s9013的引脚图参数编辑本段9014、9013、8050对比s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为ebc，s8050，8550，C2078也是和这个一样的。

用下面这个引脚图(管脚图)表示三极管引脚图ebc9013三极管[1]当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a)判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b)判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

三极管c9014NPN三极管9014是非常常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广,它是npn型小功率三极管，下面介绍9014的引脚图参数等资料，希望大家记住。

c90149014三极管（TO-92封装）管脚图１、发射极２、基极３、集电极[编辑本段]9014三极管参数集电极最大耗散功率PCM＝0.4W（Tamb=25℃）集电极最大允许电流ICM=0.1A集电极基极击穿电压BVCBO=50V集电极发射极击穿电压BVCEO=45V发射极基极击穿电压BVEBO=5V集电极发射极饱和压降VCE(sat)=0.3V (IC=100mA; IB=5mA)基极发射极饱和压降VBE(sat)=1V (IC=100mA; IB=5mA)特征频率fT=150MHzHFE：A=60~150; B=100~300; C=200~600; D=400~1000（1）主要用途：作为低频、低噪声前置放大，应用于电话机、VCD、DVD、电动玩具等电子产品（与C9015互补）（2）非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

s9014三极管的基区体电阻1.引言1.1 概述概述部分的内容：引言部分的概述主要介绍了本篇文章的主题以及相关背景信息。

本文将详细探讨S9014三极管的基区体电阻特性及其对器件性能的影响。

在电子电路中，三极管是一种重要的电子器件，其在放大、开关等方面具有广泛的应用。

作为三极管的一个重要参数之一，基区体电阻是指三极管的基极到发射极之间的电阻。

它在工作中起着非常重要的作用，并且直接影响到三极管的性能。

本文首先对基区电阻的定义和作用进行了简要介绍。

基区电阻在三极管中起到了稳定电流、控制放大倍数、调整工作点等重要作用，因此对于三极管的性能和工作状态具有至关重要的影响。

随后，本文重点研究了S9014三极管的基区体电阻特性。

S9014是一种常用的NPN型三极管，广泛应用于各种电子设备和电路中。

本文将针对S9014三极管的基区体电阻进行深入分析，探讨其特点和变化规律。

最后，本文将总结基区电阻对S9014三极管性能的影响，并提供一些结论。

通过对基区电阻的研究，可以更好地了解S9014三极管的工作原理和性能，为电子工程师在设计电路和选择器件时提供参考。

综上所述，本文将对S9014三极管的基区体电阻进行探讨，旨在加深对基区电阻的理解，并分析其对器件性能的影响。

通过本文的阐述，读者将能够更好地理解S9014三极管的特性，并为实际应用中的电路设计和器件选择提供指导。

1.2文章结构文章结构本篇文章主要围绕着S9014三极管的基区体电阻展开讨论。

通过对基区电阻的定义和作用进行阐述，我们将详细探讨S9014三极管的基区体电阻特性，并分析基区电阻对S9014三极管性能的影响。

文章将分为引言、正文和结论三个部分。

在引言部分，我们将概述本文所要讨论的内容，并明确文章的目的。

在正文部分，首先介绍基区电阻的定义和作用，帮助读者了解基区电阻在三极管中的重要性。

接着，我们将重点探讨S9014三极管的基区体电阻特性，包括其测量方法、影响因素等方面的内容。

一、概述s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图 1：e 2：b 3：c二、三极管管脚判断当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

三、三极管好坏判断在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

最简单的三极管音频放大电路最简单的三极管音频放大电路调节R1大小，使在最大输出时信号不失真即可，减小R可输出更大的功率。

如果有万用表，可将C极电压调为电源电压的1/2左右。

图一固定偏置，电源电压对偏置电流影响很大基本的共发射极电路图二偏置接入负反馈，放大倍会变小，电源电压对偏置电流影响较小。

电压负反馈接法,适应电压范围更宽。

此种属甲类放大类，效率最低，特点是简单。

低电压电路中极少采用，因为输出功率太小，实际多用在功率推动电路，同时放大电压和电流。

这里介绍一个设计小巧、线路简单但性能不错的三管音频放大器。

其电路见附图。

也许你在一些袖珍晶体管收音机可以看到一些与此类似的电路。

原理分析：电路如图所示，输入极（9014）的基极工作电压等于两输出极三极管的中点电压，一般为电源电压的一半，这个电压的稳定由输出三极管的基极的两个二极管控制。

3.3欧姆电阻串联在输出三极管的发射极上，以稳定偏流。

以减小环境温度、不同器件（如二极管、输出三极管）参数区别对电路的影响。

当偏流增加时，输出三极管发射极与基极间电压会减小，以减小偏流。

此电路输入阻抗为500欧姆，在使用8欧姆扬声器时，电压增益为5。

电路在不失真输出50mW的功率时，扬声器上有约2V左右的电压摆动。

增加电源电压可提高输出功率，但此时应注意输出晶体管散热问题。

在9V电源电压时，电路耗电约30mA。

制作时要注意两个输出功率管放大倍数应接近。

其它器件参数可以参考图示选择。

此电路适合于制作成耳机放大器或其它小功率放大器用。

由于它是一个很典型的功放电路，所以非常适合初学者学习功放电路原理之余，动手实践制作时的参考电路。

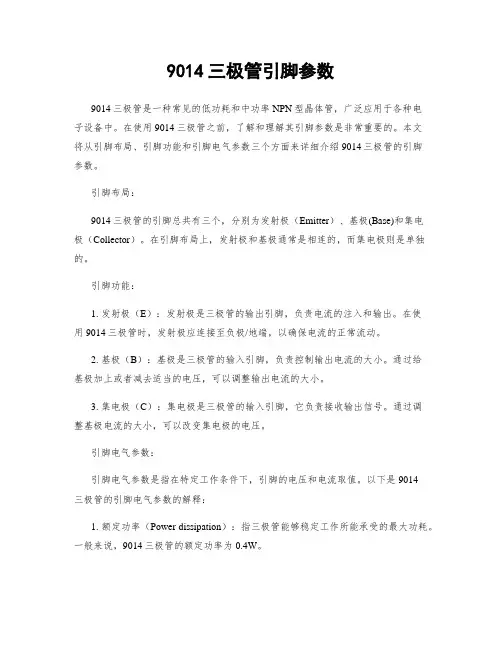

9014三极管引脚参数9014三极管是一种常见的低功耗和中功率NPN型晶体管，广泛应用于各种电子设备中。

在使用9014三极管之前，了解和理解其引脚参数是非常重要的。

本文将从引脚布局、引脚功能和引脚电气参数三个方面来详细介绍9014三极管的引脚参数。

引脚布局：9014三极管的引脚总共有三个，分别为发射极（Emitter）、基极(Base)和集电极（Collector）。

在引脚布局上，发射极和基极通常是相连的，而集电极则是单独的。

引脚功能：1. 发射极（E）：发射极是三极管的输出引脚，负责电流的注入和输出。

在使用9014三极管时，发射极应连接至负极/地端，以确保电流的正常流动。

2. 基极（B）：基极是三极管的输入引脚，负责控制输出电流的大小。

通过给基极加上或者减去适当的电压，可以调整输出电流的大小。

3. 集电极（C）：集电极是三极管的输入引脚，它负责接收输出信号。

通过调整基极电流的大小，可以改变集电极的电压。

引脚电气参数：引脚电气参数是指在特定工作条件下，引脚的电压和电流取值。

以下是9014三极管的引脚电气参数的解释：1. 额定功率（Power dissipation）：指三极管能够稳定工作所能承受的最大功耗。

一般来说，9014三极管的额定功率为0.4W。

2. 额定电压（Collector-emitter voltage）：指集电极和发射极之间的最大允许电压。

9014三极管的额定电压一般为45V。

3. 额定电流（Collector current）：指集电极能够通过的最大电流。

9014三极管的额定电流一般为100mA。

4. 最大电压（Collector-emitter saturation voltage）：指在饱和状态下集电极和发射极之间的最大电压。

9014三极管的最大电压一般为0.5V。

5. 最大功耗（Maximum power dissipation）：指三极管能够稳定工作所能承受的最大功耗。
