三极管常用应用电路

三极管简单功放电路
三极管简单功放电路是一种常见的放大电路，常用于实现低功率信号的放大。

其基本原理是利用三极管的放大特性，将输入信号增大，从而实现对输出信号的放大。

三极管简单功放电路通常包括一个三极管、若干个电阻和电容元件。

其中，三极管起放大作用，电阻和电容则用来控制放大的增益和频率特性。

该电路的工作原理如下：
1. 输入信号通过电容C1进入放大电路，被三极管的基极控制。

2. 三极管的基极通过电阻R1接地，形成电流流过三极管的基
极-发射极结，使三极管进入工作状态。

3. 当输入信号的幅值增大时，三极管的基极电流也相应增大，导致发射极电流增大，从而使三极管的输出电流增大。

4. 输入信号经过三极管放大后，经过电容C2进入输出电路，
从而输出增大的信号。

该电路的特点是结构简单，成本低。

然而，由于三极管的非线性特性等因素，其输出信号可能会存在畸变。

同时，功率放大能力有限，一般用于放大低功率信号。

总之，三极管简单功放电路是一种常用的放大电路，适用于放大低功率信号。

但需要注意的是，实际应用中可能需要进一步优化和调整电路参数，以满足具体的需求。

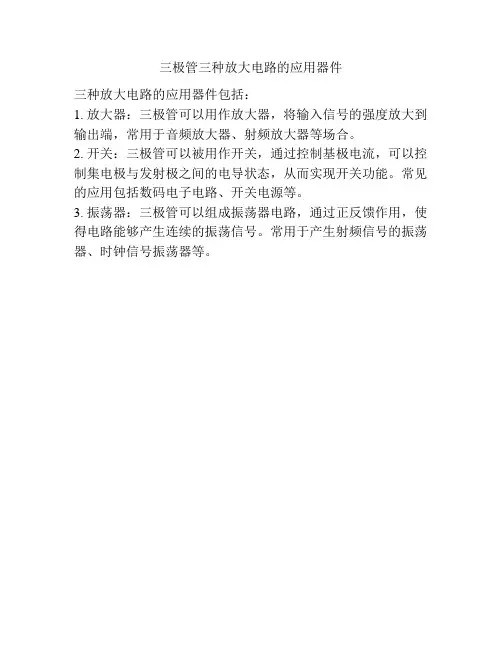

三极管三种放大电路的应用器件
三种放大电路的应用器件包括：
1. 放大器：三极管可以用作放大器，将输入信号的强度放大到输出端，常用于音频放大器、射频放大器等场合。

2. 开关：三极管可以被用作开关，通过控制基极电流，可以控制集电极与发射极之间的电导状态，从而实现开关功能。

常见的应用包括数码电子电路、开关电源等。

3. 振荡器：三极管可以组成振荡器电路，通过正反馈作用，使得电路能够产生连续的振荡信号。

常用于产生射频信号的振荡器、时钟信号振荡器等。

三极管的应用电路
三极管是一种常见的电子元件，其应用电路非常广泛。

以下是三极管的几个典型应用电路：
1. 放大电路：三极管可以作为放大器使用，将弱的信号放大为较大的信号。

常见的放大电路包括共射极放大电路、共集电极放大电路和共基极放大电路。

2. 开关电路：三极管也可以作为开关使用，将小电流控制大电流的开关行为。

常见的开关电路包括三极管开关电路和三极管触发电路。

3. 振荡电路：利用三极管的正反馈特性，可以构建振荡电路，产生正弦波或其他形式的波形信号。

4. 整流电路：三极管可以作为整流器使用，将交流信号转换为直流信号。

常见的整流电路包括半波整流电路和全波整流电路。

5. 电压稳压器：通过调整三极管的工作点，可以构建稳压电路，稳定输出电压。

6. 温度测量电路：三极管的基结电压会随温度的变化而变化，因此可以利用三极管构成的温度传感器测量温度。

7. 频率控制电路：由于三极管具有非线性特性，可以用于频率控制电路，例如频率合成电路、频率调制电路等。

总之，三极管的应用电路非常广泛，几乎涵盖了电子技术的各个领域。

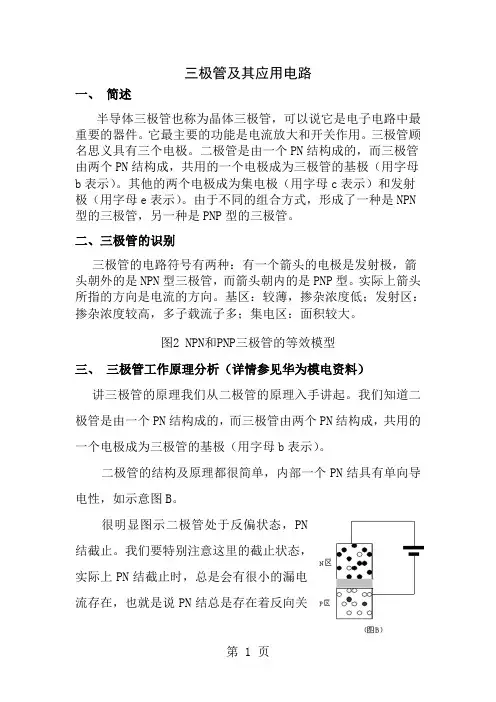

三极管及其应用电路一、简述半导体三极管也称为晶体三极管，可以说它是电子电路中最重要的器件。

它最主要的功能是电流放大和开关作用。

三极管顾名思义具有三个电极。

二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母b表示）。

其他的两个电极成为集电极（用字母c表示）和发射极（用字母e表示）。

由于不同的组合方式，形成了一种是NPN 型的三极管，另一种是PNP型的三极管。

二、三极管的识别三极管的电路符号有两种：有一个箭头的电极是发射极，箭头朝外的是NPN型三极管，而箭头朝内的是PNP型。

实际上箭头所指的方向是电流的方向。

基区：较薄，掺杂浓度低；发射区：掺杂浓度较高，多子载流子多；集电区：面积较大。

图2 NPN和PNP三极管的等效模型三、三极管工作原理分析（详情参见华为模电资料）讲三极管的原理我们从二极管的原理入手讲起。

我们知道二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母b表示）。

二极管的结构及原理都很简单，内部一个PN结具有单向导电性，如示意图B。

很明显图示二极管处于反偏状态，PN结截止。

我们要特别注意这里的截止状态，实际上PN结截止时，总是会有很小的漏电流存在，也就是说PN结总是存在着反向关不断的现象，PN结的单向导电性并不是百分之百。

因为P区除了因“掺杂”而产生的多数载流子“空穴”之外，还总是会有极少数的本征载流子“电子”出现。

N区也是一样，除了多数载流子电子之外，也会有极少数的载流子空穴存在。

由于PN结内部存在有一个因多数载流子相互扩散而产生的内电场，而内电场的作用方向总是阻碍多数载流子的正向通过，所以，多数载流子正向通过PN结时就需要克服内电场的作用，需要约0.7伏的外加电压，这是PN结正向导通的门电压。

而反偏时，内电场在电源作用下会被加强也就是PN结加厚，少数载流子反向通过PN结时，内电场作用方向和少数载流子通过PN结的方向一致，也就是说此时的内电场对于少数载流子的反向通过不仅不会有阻碍作用，甚至还会有帮助作用。

三极管常用应用电路及分析三极管是一种常见的电子器件，具有放大和开关功能。

在电子领域中，三极管有着广泛的应用，例如放大电路、开关电路和振荡电路等。

下面我将详细介绍三极管的常用应用电路及其分析。

首先，我们来介绍三极管的放大电路应用。

放大电路可以放大输入信号的幅值，并输出一个放大后的信号。

三极管可以作为放大器的关键部件，用于放大音频信号和射频信号等。

常见的三极管放大电路有共射放大电路、共基放大电路和共集放大电路。

共射放大电路是最常见的三极管放大电路之一。

在共射放大电路中，三极管的发射极作为输入端，基极作为控制端，集电极作为输出端。

输入信号被施加在发射极上，通过基极到地的电阻进行偏置。

当输入信号引发了一定的输入电流时，三极管将放大这个电流，并通过负载电阻输出放大后的信号。

共射放大电路具有较大的增益、较低的输出阻抗和较高的输入阻抗，可用于音频放大和功率放大等应用。

共基放大电路是另一种常见的三极管放大电路。

在共基放大电路中，三极管的基极作为输入端，发射极作为控制端，集电极作为输出端。

输入信号直接施加在基极上，通过发射极到地的电阻进行偏置。

当输入信号引发了一定的输入电流时，三极管将放大这个电流，并从集电极输出放大后的信号。

共基放大电路具有较低的输入阻抗、较大的电流放大倍数和较小的输出阻抗，常用于射频放大等应用。

共集放大电路是三极管放大电路的另一个常见形式。

在共集放大电路中，三极管的集电极作为输入端，基极作为控制端，发射极作为输出端。

输入信号通过集电极到地的电阻进行偏置，并施加在集电极上。

当输入信号引发了一定的电流时，三极管将放大这个电流，并通过基极到地的电阻将放大后的信号输出。

共集放大电路具有较大的输入阻抗、较大的输出电流和较小的输出阻抗，可用于阻抗匹配和信号隔离等应用。

接下来，我们来介绍三极管的开关电路应用。

开关电路可以将输入信号转换为输出信号，常用于数字电路和计算机器件等。

三极管开关电路可以实现高频开关功能，用于模拟开关电路和数字电路的设计中。

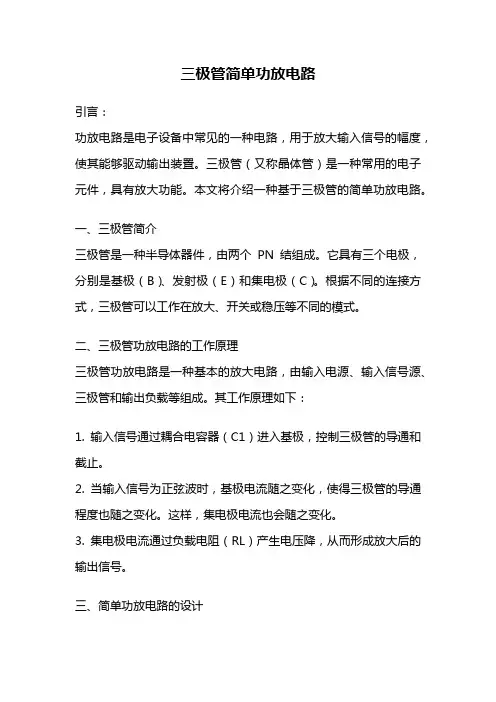

三极管简单功放电路引言：功放电路是电子设备中常见的一种电路，用于放大输入信号的幅度，使其能够驱动输出装置。

三极管（又称晶体管）是一种常用的电子元件，具有放大功能。

本文将介绍一种基于三极管的简单功放电路。

一、三极管简介三极管是一种半导体器件，由两个PN结组成。

它具有三个电极，分别是基极（B）、发射极（E）和集电极（C）。

根据不同的连接方式，三极管可以工作在放大、开关或稳压等不同的模式。

二、三极管功放电路的工作原理三极管功放电路是一种基本的放大电路，由输入电源、输入信号源、三极管和输出负载等组成。

其工作原理如下：1. 输入信号通过耦合电容器（C1）进入基极，控制三极管的导通和截止。

2. 当输入信号为正弦波时，基极电流随之变化，使得三极管的导通程度也随之变化。

这样，集电极电流也会随之变化。

3. 集电极电流通过负载电阻（RL）产生电压降，从而形成放大后的输出信号。

三、简单功放电路的设计下面我们将介绍一种简单的功放电路设计。

该电路采用NPN型三极管（例如2N3904），其参数如下：1. 输入电源：在这个例子中，我们使用直流电源供电。

输入电压为12V。

2. 输入信号源：我们使用一个信号发生器产生输入信号。

电路图如下所示：（图1：电路图）电路中的元件参数如下：1. R1：输入电阻。

它的值可以根据具体需求选择，一般在几千欧姆到几十千欧姆之间。

2. R2：基极电阻。

它的值也可以根据具体需求选择，一般在几百欧姆到几千欧姆之间。

3. R3：集电极负载电阻。

它的值决定了输出电压的大小和负载能力。

4. C1：输入耦合电容。

它的容值决定了输入信号的频率特性。

5. C2：输出耦合电容。

它的容值决定了输出信号的频率特性。

四、电路工作特性分析根据上述设计，我们可以进行一些电路工作特性的分析和计算。

1. 放大倍数：三极管的放大倍数（即电流放大倍数或电压放大倍数）可以根据三极管的参数手册获得。

2. 输出功率：输出功率可以通过计算输出电流和输出电压的乘积得到。

三极管的常见应用电路小结1. 反相器反相的意思就是：输入为1，输出为0；输入为0，输出为1:开关反相控制LED的;这里的R1的作用为限流.使三极管导通，Ib大概流过1mA左右的电流即可.计算(5-0.6)/4.7K；蓝色LED的压降大概是3.3V，驱动电流5~17ma即可；正常应用时，可以设置偏大一些。

2. 电流镜在晶体管运放芯片中会出现电流镜...也是对三极管的一种应用:根据Q4与Q3的集电极电流应该相等的原则，就可以在Q3的集电极端做一个电流控制的电路啦...3. 三极管的开关电路开关电路应用的普遍性就不用我多讲了。

输入电压Vin控制三极管开关的开启(open) 与闭合(closed) 动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。

详细的说，当Vin为低电压时，由于基极没有电流，因此集电极亦无电流，致使连接于集电极端的负载亦没有电流，而相当于开关的开启，此时三极管工作在截止(cut off)区。

同理，当Vin为高电压时，由于有基极电流流动，因此使集电极流过更大的放大电流，因此负载回路便被导通，而相当于开关的闭合，此时三极管工作在饱和区(saturation)。

一般而言，可以假设当三极管开关导通时，其基极与射极之间是完全短路的。

应用实例：下图是英特尔公司某块主板中电路图的一部分，就是一个典型的三极管应用电路。

电路分析：当A为高电平时，三极管1导通，所以输出B点跟发射极电平相同，为低电平；因为B为低电平，所以三极管2截止，输出C为高电平。

当A为低电平时，三极管1截止，所以输出B点为高电平；因为B为高电平，所以三极管2导通，输出C为低电平。

4. 三极管的推挽型射极跟随器由于射极带负载电阻的射极跟随器，在输出很大电流时也就是阻抗较低情况时，输出波形的负半轴会被截去，不能得到完整的输出最大电压而失真。

为提升性能并改善这个缺点将发射极负载电阻换成PNP管的射极跟随器电路称之为推挽射极跟随器。

三极管常用应用电路1. 三极管放大电路三极管作为一种主要的电子元器件，广泛应用于电子电路中。

其中，三极管放大电路是其常用的应用之一。

我们可以利用三极管的放大特性来实现不同电压信号的放大，从而实现电子设备的放大控制等。

三极管放大电路一般可分为两种电路结构：共射放大电路和共集放大电路。

共射放大电路中，输入信号加在基极上，输出信号通过集极获得；共集放大电路中，输入信号加在基极上，输出信号通过发射极获得。

2. 三极管开关电路三极管开关电路也是其常用的应用之一。

通过三极管的开关控制，可以实现如定时器、电源控制等功能。

在三极管开关电路中，通常将三极管工作于开启或截止状态，以实现电路的开关控制。

我们可以通过对三极管的控制电压、电流进行调节，从而实现开关电路的控制，如LED闪烁器等电路就是一种基于三极管的开关电路。

3. 三极管稳压电路三极管稳压电路是又一种常用的三极管应用电路。

稳压电路的作用在于，对波动的电压进行调整，将其稳定在一定的范围内。

三极管稳压电路通常包括基准二极管、稳压二极管和三极管。

在电路中，通过对三极管中的电流进行调节，将其稳定在一定的范围内，从而实现稳压的效果。

4. 三极管单管放大电路三极管单管放大电路是一种特殊的放大电路。

在其电路中，我们将一个三极管单独作为放大器，以实现信号的放大。

虽然在电路中只使用了一个三极管，但通过对其输入电压的调节，可以实现不同程度的放大效果。

5. 三极管正反馈振荡电路三极管正反馈振荡电路也是一个常用的三极管应用电路。

在这种电路中，通过对三极管工作状态进行调节，使电路达到自激振荡的状态，从而实现对信号的产生。

正反馈振荡电路通常包括三极管、电感和电容等元器件。

通过对电路中的元器件进行调整，可以实现不同频率的振荡信号，如在无线电接收机中应用的中频振荡电路就是一种基于三极管的正反馈振荡电路。

三极管是电子电路中常用的元器件之一，其应用广泛。

在实际的电子设备中，常用的三极管应用电路包括放大电路、开关电路、稳压电路、单管放大电路和正反馈振荡电路等。

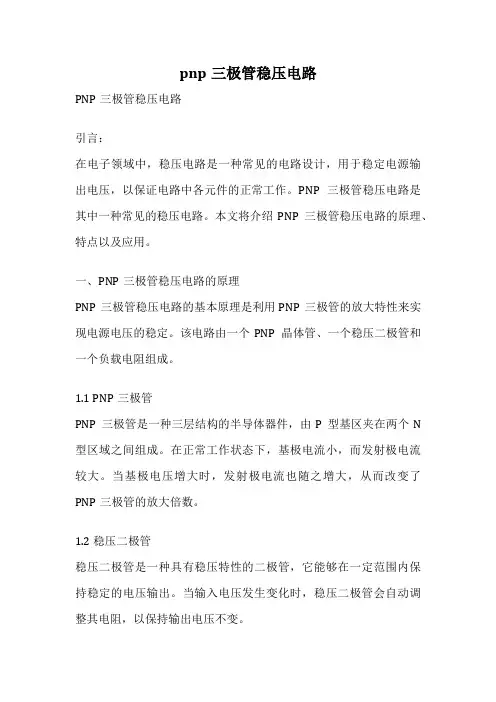

pnp三极管稳压电路PNP三极管稳压电路引言：在电子领域中，稳压电路是一种常见的电路设计，用于稳定电源输出电压，以保证电路中各元件的正常工作。

PNP三极管稳压电路是其中一种常见的稳压电路。

本文将介绍PNP三极管稳压电路的原理、特点以及应用。

一、PNP三极管稳压电路的原理PNP三极管稳压电路的基本原理是利用PNP三极管的放大特性来实现电源电压的稳定。

该电路由一个PNP晶体管、一个稳压二极管和一个负载电阻组成。

1.1 PNP三极管PNP三极管是一种三层结构的半导体器件，由P型基区夹在两个N 型区域之间组成。

在正常工作状态下，基极电流小，而发射极电流较大。

当基极电压增大时，发射极电流也随之增大，从而改变了PNP三极管的放大倍数。

1.2 稳压二极管稳压二极管是一种具有稳压特性的二极管，它能够在一定范围内保持稳定的电压输出。

当输入电压发生变化时，稳压二极管会自动调整其电阻，以保持输出电压不变。

1.3 负载电阻负载电阻是连接在电路输出端的电阻，用于接收电路输出的稳定电压。

二、PNP三极管稳压电路的特点2.1 稳定性强PNP三极管稳压电路采用稳压二极管作为基准电压源，具有很好的稳定性。

当输入电压发生变化时，稳压二极管会自动调整其电阻，保持输出电压恒定。

2.2 负载能力强PNP三极管稳压电路具有较大的负载能力，能够稳定地供应较大电流给负载。

2.3 响应速度快PNP三极管稳压电路的响应速度较快，能够迅速调整输出电压以适应电源输入电压的变化。

三、PNP三极管稳压电路的应用PNP三极管稳压电路广泛应用于电子设备中，特别是需要稳定电压供应的电路。

以下是几个常见的应用场景：3.1 电子产品中的电源模块PNP三极管稳压电路常被用于电子产品中的电源模块，确保产品工作时稳定的电压输出。

3.2 放大电路中的电源稳定PNP三极管稳压电路还常用于放大电路中，以保证输入信号的稳定性。

3.3 电子仪器设备中的稳压电源PNP三极管稳压电路也常被应用于各类电子仪器设备中，以提供稳定的电源供应。

三级管常用应用电路及分析三极管是一种广泛应用于电子和通信领域的半导体器件。

它具有放大、开关、稳压等多种功能，在各种电路和设备中都有广泛的应用。

本文将介绍三极管的常用应用电路及分析。

1. 放大电路放大电路是三极管最常见的应用之一。

放大电路可以将一个微弱的信号放大到足以驱动扬声器或其他负载的强信号。

三极管的放大电路通常有两种类型：共射放大电路和共基放大电路。

共射放大电路是最常见的放大电路类型，它的工作原理是当输入信号加到基极时，三极管会将电流从集电极转移到接地。

因此，集电极电流就相当于输入信号放大的信号，并将其输出到负载（扬声器、电阻、电容等）上。

共射放大电路具有放大系数高、功率大、输出阻抗低等优点，因此在音频功放、遥控器等电子产品中应用广泛。

共基放大电路是另一种常见的放大电路类型，它的工作原理是当输入信号加到基极时，三极管将信号放大并将其输出到射极。

由于负载与输出引脚之间没有直接的电流路径，因此输出电压大于输入电压。

共基放大电路具有输入电阻低、输出电阻高等特点，因此在调制放大器、高频放大器等领域得到广泛应用。

2. 开关电路另一种常见的三极管应用是开关电路。

开关电路可以将小电流信号转换为大电流信号，以控制高功率负载的开关状态，如电机、灯光、加热器、风扇等。

三极管开关电路主要由两种类型：共射开关电路和共集开关电路。

共射开关电路的工作原理是三极管的基极输入信号控制电流流过三极管的集电极和负载。

这种电路可以使三极管在开启状态下靠近通道电阻，有效地控制电流流动。

共射开关电路常用于低功率应用，如开关电源和继电器。

共集开关电路的工作原理是三极管的集电极输入信号控制电子流经过三极管的射极和负载。

这种电路可以使三极管在关闭状态下透过通道电阻，有效地控制电流流动。

共集开关电路通常用于高功率应用，如电机驱动、加热器、电子气体放电管控制等。

3. 器件保护电路三极管的应用还可以用于保护电路。

在有些电路中，输入电压或不良电流能够损坏先前的电路或其它元件。

三极管放大电路例子三极管放大电路是一种常见的电子电路，用于放大电信号的幅度。

它在现代电子设备中广泛应用，如音频放大器、无线电收发器、电视机和手机等。

本文将介绍三极管放大电路的原理、分类、工作方式以及应用领域等内容，以帮助读者更好地了解和掌握这一电子技术。

首先，让我们来了解三极管放大电路的原理。

三极管是一种由三个材料（通常是硅或硒）构成的电子器件，有一个发射极、一个基极和一个集电极。

它使用PN结和控制电流的方式，实现对电流和电压的放大。

其中，发射极与基极之间的电流被放大到集电极与发射极之间，从而实现对输入信号的放大。

根据输入和输出信号的关系，三极管放大电路可分为共射极、共基极和共集极三种类型。

共射极放大电路是最常见的一种，它的基极是输入端，发射极是输出端，集电极接地。

共基极放大电路的基极是输出端，发射极接地，集电极是输入端。

共集极放大电路的集电极是输出端，基极接地，发射极是输入端。

这些不同类型的放大电路在电路特性和应用场景上各有优劣。

三极管放大电路的工作方式与输出特性也与电路类型相关。

在共射极放大电路中，输入信号是施加在基极上的微弱电流，当输入信号为正向时，三极管导通，启动电流放大效应，使得输出信号的电压放大。

在共基极放大电路中，信号输入到发射极而不是基极，使得放大电路更加稳定。

在共集极放大电路中，输出信号的极性和输入信号相同，而电压增益低，但能有效降低信号失真。

三极管放大电路应用广泛，其中最常见的是在音频放大器中。

在音频系统中，三极管放大电路负责将微弱的音频信号放大到可以驱动扬声器的电压和电流。

三极管放大电路还广泛用于无线电接收机和发射机中，通过放大射频信号实现无线电通信。

此外，它还用于电视机和手机等消费电子产品中，提供清晰、稳定的音视频输出。

在实际应用中，需要根据具体的需求来选择合适的三极管放大电路。

首先要考虑信号的频率范围，不同类型的放大电路对频率有不同的响应特性。

其次，需要考虑电路的稳定性和输出功率要求。

三极管的工作原理与应用一、工作原理三极管是一种常见的半导体器件，由三个控制电极构成：发射极（Emitter）、基极（Base）和集电极（Collector）。

它的工作原理基于PN结的导电特性。

1. PN结导电特性PN结是由P型半导体和N型半导体构成的结。

P型半导体中的杂质原子掺入了三价元素，形成了空穴（正电荷载体），而N型半导体中的杂质原子掺入了五价元素，形成了自由电子（负电荷载体）。

当P型半导体与N型半导体相接触时，形成PN结。

在PN结中，自由电子从N区域向P区域扩散，空穴从P区域向N区域扩散，形成了电子云区域。

这个电子云区域称为耗尽层，其中没有自由电子和空穴。

2. 三极管的工作原理三极管的工作原理基于PN结的导电特性。

当在三极管的基极-发射极之间施加正向电压时，使得PN结处于正向偏置状态，耗尽层变窄，自由电子和空穴开始扩散并形成电流。

此时，三极管处于放大状态。

三极管的集电极-发射极之间的电压称为集电极电压（Vce），基极-发射极之间的电压称为基极电压（Vbe）。

当Vce大于Vbe时，三极管处于饱和状态，电流可以从集电极流向发射极。

当Vce小于Vbe时，三极管处于截止状态，电流无法从集电极流向发射极。

二、应用三极管由于其放大特性和开关特性，广泛应用于电子电路中，以下是三极管的一些常见应用：1. 放大器三极管可以作为放大器使用，将弱信号放大为较大的信号。

例如，在音频放大器中，三极管可以将微弱的音频信号放大为足够大的信号，以驱动扬声器。

2. 开关三极管的开关特性使其可以用作开关。

当三极管处于饱和状态时，电流可以从集电极流向发射极，相当于开关闭合；当三极管处于截止状态时，电流无法从集电极流向发射极，相当于开关断开。

这种开关特性使得三极管在数字电路和计算机逻辑电路中得到广泛应用。

3. 振荡器三极管可以用于构建振荡器电路。

振荡器电路可以产生稳定的交流信号，广泛应用于通信系统、射频电路等领域。

4. 温度传感器三极管的导电特性受温度影响，因此可以将三极管用作温度传感器。

三极管PNP驱动电路一、引言三极管是一种常用的电子元件，广泛应用于各种电路中。

其中，PNP型三极管是一种双极型晶体管，由三个区域构成，分别是P型区、N型区和P型区。

本文将介绍三极管PNP驱动电路的原理、工作方式以及应用场景等相关内容。

二、三极管PNP驱动电路的原理三极管PNP驱动电路是一种基于PNP型三极管的电路，其原理是利用三极管的放大作用实现对负载电流的控制。

该电路由三个主要部分组成：输入端、输出端和三极管。

1. 输入端输入端是三极管PNP驱动电路的控制端，通常由一个信号源或其他电路提供输入信号。

输入信号可以是电压或电流，用于控制三极管的工作状态。

2. 输出端输出端是三极管PNP驱动电路的驱动端，通常连接负载电阻或其他负载器件。

输出端的电流大小取决于输入信号和三极管的放大倍数。

3. 三极管三极管是三极管PNP驱动电路的核心部件，起到放大输入信号和控制输出信号的作用。

PNP型三极管的结构由三个区域构成，分别是P型区、N型区和P型区。

其中，N型区被称为基区，两个P型区分别被称为发射区和集电区。

通过控制基区的电流，可以控制三极管的放大倍数和工作状态。

三、三极管PNP驱动电路的工作方式三极管PNP驱动电路的工作方式可以分为两种情况：放大模式和截止模式。

1. 放大模式在放大模式下，输入信号的电压或电流会被放大，并通过输出端驱动负载电阻或其他负载器件。

当输入信号施加在三极管的基极时，基区会导通，从而形成电流流向发射区。

这个电流会被放大并流向集电区，最终通过输出端驱动负载。

2. 截止模式在截止模式下，输入信号的电压或电流不足以使三极管的基极导通，因此三极管处于截止状态。

此时，输出端的电流为零，无法驱动负载。

四、三极管PNP驱动电路的应用场景三极管PNP驱动电路广泛应用于各种电子设备和电路中，常见的应用场景包括：1. 放大器三极管PNP驱动电路可用作放大器，将输入信号放大到所需的电压或电流水平，用于音频放大、射频放大等领域。

三极管在电路中的应用三极管是一种非常重要的电子器件，广泛应用于各种电路中。

它具有放大电流、开关功能以及稳压特性，因此在电子学领域中扮演着重要的角色。

在本文中，我们将探讨三极管在电路中的应用。

1. 放大器三极管最常见的应用是作为放大器。

通过改变输入信号的幅值，三极管可以将小信号放大为输出的大信号。

这在音频放大器、射频放大器等领域中非常常见。

三极管的放大功能是通过其基本的放大特性实现的。

当输入信号施加到基极上时，三极管将其放大并传递到输出端。

因此，三极管在音响设备、无线通信设备等中扮演着重要的角色。

2. 开关除了作为放大器外，三极管也经常用作开关。

当三极管工作在饱和区时，它将导通电流，允许电流通过。

而当三极管工作在截止区时，它将阻断电流，不允许电流通过。

这种开关功能非常重要，在数字电路中被广泛应用。

基于三极管的开关可以用于构建精密的逻辑门电路，例如与门、或门、非门等，从而实现数字信号的处理和控制。

3. 稳压器三极管还可以用作稳压器。

当三极管工作在稳压工作区时，它能够将信号电压稳定在一个固定的值。

这种稳压功能对于需要稳定电压供应的电路非常重要，例如电源等设备。

稳压器电路中的三极管通过反馈回路，将变化的电压转换为稳定的输出 voltage。

在实际应用中，常见的稳压器电路包括线性稳压器和开关稳压器。

4. 振荡器三极管还可以用于构建振荡器电路。

振荡器是一种能够产生周期性振荡信号的电路。

通过适当的设计和反馈，三极管可以实现正弦波、方波或脉冲波等不同形式的振荡信号。

振荡器广泛应用于各种时钟电路、通信系统以及无线电频率调谐等领域。

综上所述，三极管在电路中具有广泛的应用。

它既可以作为放大器，将小信号放大为大信号，也可以作为开关，在数字电路中实现逻辑处理和控制。

此外，三极管还可以用作稳压器和振荡器，稳定电压输出和产生周期性振荡信号。

随着电子技术的不断发展，三极管的应用也越来越广泛，对各行各业的电子设备起着重要的作用。

如上图为三极管常用电路中的固定偏置电路:Rb 的作用是用来控制晶体管的基极电路 Ib,Ib 称为偏流,Rb 称为偏流 或偏置电阻.改变Rb 的值，就可以改变Ib 的大小.图中Rb 固定,称为固定偏置电阻.这种电路简单，使用元件少，但是由于晶体管的热稳定性差,尽管偏置电阻Rb 固定,当温度 升高时，晶体管的Iceo 急剧增加，使Ie 也增加，导致晶体管工作点发生变化.所以只有在温 度变化不大,温度稳定性不高的场合才用固定偏置电路如上图为三极管常用电路中的电压负反馈偏置电路:晶体管的基极偏置电阻接于集电极. 这个电路好象与固定偏置电路在形式上没有多大差别，然而正是这一点，恰恰起到了自动 补偿工作点漂移的效果.从图中可见，当温度升高时,Ic 增大，那么Ic 上的压降也要增大，使 得Uce 下降，通过Rb,必然Ib 也随之减小,Ib 的减小导致Ic 的减小，从而稳定了 Ic,保证了1. 三极管常用电路 卬m 疵m 用三极管偏置电路—固定偏置电路 VCC C2 十2.三极管偏置电路—电压负反馈偏置电Uce基本不变.这个过程，称为负反馈过程，这个电路就是电压负反馈偏置电路.2.三极管偏置电路一分压式电流负反馈偏置电路如上图为三极管常用电路中的分压式电流负反馈偏置电路:这个电路通过发射极回路串入电阻Re和基极回路由电阻R1,R2的分压关系固定基极电位以稳定工作点，称为分压式电流负反馈偏置电路.下面分析工作点稳定过程.当温度升高,Iceo增大使Ic增加.Ie也随之增加.这时发射极电阻Re上的压降Ue=Ie*Re 也随之升高.由于基极电位Ub是固定的,晶体管发射结Ube=Ub-Ue,所以Ube必然减小, 从而使Ib减小,Ic和Ie也就减小了.这个过程与电压负反馈类似,都能起到稳定工作点的目的.但是，这个电路的反馈是Ue=Ie*Re,取决于输出电流，与输出电压无关,所以称电流负反馈.在这个电路中，上，下基极偏置电阻R1,R2的阻值适当小些，使基极电位Ub主要由它们的分压值决定.发射极上的反馈电阻Re越大，负反馈越深，稳定性越好.不过Re太大,在电源电压不变的情况下，会使Uce下降，影响放大，所以Re要选得适当.如果输入交流信号,也会在Re上引起压降，降低了放大器的放大倍数,为了避免这一点,Re 两端并联了一个电容Ce,起交流旁路作用.这种电路稳定性好，所以应用很广泛.一、采用仪表放大器还是差分放大器尽管仪表放大器和差分放大器有很多共性，但设计过程的第一步应当是选择使用何种类型的放大W珀器。
