半导体光刻工艺技术基础

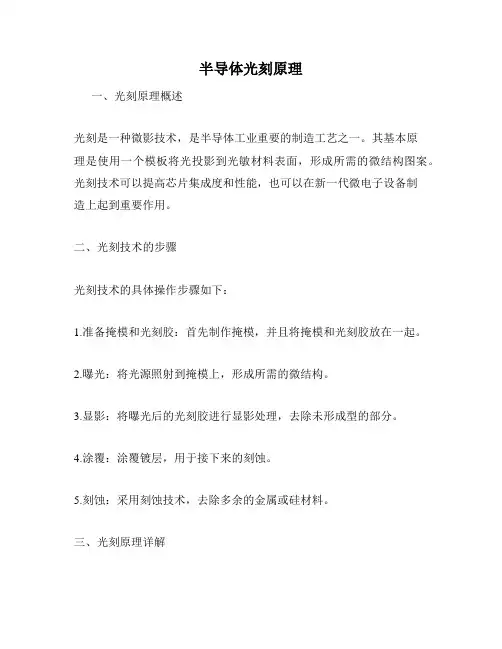

半导体光刻原理
一、光刻原理概述
光刻是一种微影技术，是半导体工业重要的制造工艺之一。

其基本原
理是使用一个模板将光投影到光敏材料表面，形成所需的微结构图案。

光刻技术可以提高芯片集成度和性能，也可以在新一代微电子设备制
造上起到重要作用。

二、光刻技术的步骤
光刻技术的具体操作步骤如下：
1.准备掩模和光刻胶：首先制作掩模，并且将掩模和光刻胶放在一起。

2.曝光：将光源照射到掩模上，形成所需的微结构。

3.显影：将曝光后的光刻胶进行显影处理，去除未形成型的部分。

4.涂覆：涂覆镀层，用于接下来的刻蚀。

5.刻蚀：采用刻蚀技术，去除多余的金属或硅材料。

三、光刻原理详解
1.曝光：激光或光源照射到掩模上，掩模上的光线重新聚焦形成所需结构图样，并聚焦在光刻胶表面形成暴露的区域。

2.显影：将照射后的光刻胶进行显影处理，去除暴露的部分，保留未暴露的区域。

3.涂覆：涂覆镀层，用于接下来的刻蚀。

4.刻蚀：利用刻蚀技术，去除多余的金属或硅材料，从而形成所需的微结构。

四、光刻的优缺点
光刻技术的优点是制造复杂的微结构比较容易，在处理芯片上表现突出，同时也适合大量生产。

然而，随着工艺的发展，光刻技术的限制
也变得明显。

它不能刻写小于光波长的微结构，而且它涉及到更多的
光速率和温度处理条件的控制。

五、光刻技术的应用
光刻技术应用于半导体和微电子技术中，以制造LED、光纤通信器件、微机械医疗器械等。

在生产出来的领域中，光刻技术的不断创新和发
展已经成为了微电子产业中的重要基石。

光刻工艺培训教程光刻工艺是半导体制造中非常重要的一环，它通过光刻胶和光刻机等工具，将芯片设计图案显影到硅片上。

本文将为大家介绍一些光刻工艺的基本知识和培训教程，帮助大家更好地理解和掌握光刻工艺。

一、光刻胶光刻胶是光刻过程中最关键的材料之一，负责将芯片设计图案转移到硅片上。

常见的光刻胶有正胶和负胶两种。

正胶是根据光敏化剂的特性，在曝光后变性，形成湿润的胶层，通过显影后去除未曝光的部分，形成芯片的图案。

负胶则正好相反，曝光后未显影的部分形成了硬质胶，而显影后的部分被去除，形成芯片图案。

二、光刻机光刻机是将芯片设计图案显影到硅片上的关键设备。

光刻机工艺中的几个重要的工作步骤包括：底部对位，涂覆光刻胶，预烘烤，曝光，显影，清洗等。

其中，曝光是最核心的一步，通过光照的方式将芯片图案显影到硅片上。

三、光刻工艺步骤1.底片准备：底片要经过化学清洗，去除表面杂质，并在光刻胶附着的表面形成胶层的底板。

2.光刻胶涂覆：将准备好的光刻胶均匀涂覆在底片上，通常采用自旋涂覆的方式。

3.烘烤：将涂覆好光刻胶的底片放入烘烤炉中，通过高温烘烤，除去溶剂使胶层在底片上形成均匀的薄膜。

4.曝光：将底片放入光刻机中进行曝光，将芯片设计图案转移到胶层上。

曝光需要准确控制光源的强度和时间。

5.显影：使用合适的显影剂将未曝光部分的光刻胶去除，显现出想要芯片图案。

6.清洗：使用溶剂清洗去除显影后剩余的胶层和其他杂质。

7.检测：对显影后的芯片进行质量检测，确保芯片图案的质量和精确性。

四、光刻现场操作光刻工艺的实际操作需要在无尘室中进行，保证整个过程的工艺纯净性。

操作人员需要穿着特定的防静电服，并且使用无尘环境下的特殊工具和设备。

操作时需要严格按照工艺流程进行，并且进行各个步骤的记录和检查，确保工艺的可控性和稳定性。

五、光刻工艺注意事项1.要严格在无尘室环境下操作，避免因为杂质的干扰对芯片的影响。

2.每一步操作都需要精确控制，避免因为操作失误导致整个工艺的失败。

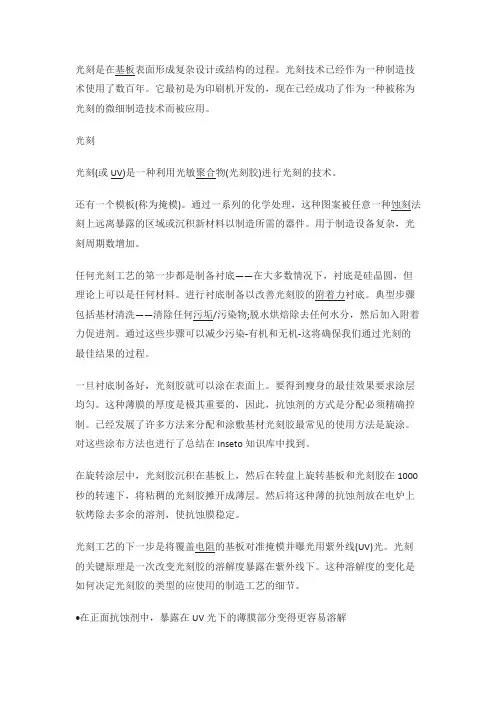

术使用了数百年。

它最初是为印刷机开发的，现在已经成功了作为一种被称为光刻的微细制造技术而被应用。

光刻光刻(或UV)是一种利用光敏聚合物(光刻胶)进行光刻的技术。

还有一个模板(称为掩模)。

通过一系列的化学处理，这种图案被任意一种蚀刻法刻上远离暴露的区域或沉积新材料以制造所需的器件。

用于制造设备复杂，光刻周期数增加。

任何光刻工艺的第一步都是制备衬底——在大多数情况下，衬底是硅晶圆，但理论上可以是任何材料。

进行衬底制备以改善光刻胶的附着力衬底。

典型步骤包括基材清洗——清除任何污垢/污染物;脱水烘焙除去任何水分，然后加入附着力促进剂。

通过这些步骤可以减少污染-有机和无机-这将确保我们通过光刻的最佳结果的过程。

一旦衬底制备好，光刻胶就可以涂在表面上。

要得到瘦身的最佳效果要求涂层均匀。

这种薄膜的厚度是极其重要的，因此，抗蚀剂的方式是分配必须精确控制。

已经发展了许多方法来分配和涂敷基材光刻胶最常见的使用方法是旋涂。

对这些涂布方法也进行了总结在Inseto知识库中找到。

在旋转涂层中，光刻胶沉积在基板上，然后在转盘上旋转基板和光刻胶在1000秒的转速下，将粘稠的光刻胶摊开成薄层。

然后将这种薄的抗蚀剂放在电炉上软烤除去多余的溶剂，使抗蚀膜稳定。

光刻工艺的下一步是将覆盖电阻的基板对准掩模并曝光用紫外线(UV)光。

光刻的关键原理是一次改变光刻胶的溶解度暴露在紫外线下。

这种溶解度的变化是如何决定光刻胶的类型的应使用的制造工艺的细节。

•在正面抗蚀剂中，暴露在UV光下的薄膜部分变得更容易溶解与开发人员一起删除。

•在一个消极的抵抗发生相反的情况，当抵抗暴露在光的抵抗变得更难开发者不能删除它。

抗蚀剂有许多不同的组成和版本，允许不同的高度，温度，曝光要制造的设置和结构。

一个典型的光刻工艺如下图所示:在将基板对准掩码时，我们使用掩码对准器或步进器来控制掩码上的图案的位置投影到下面的基板上。

掩模对准器是一个更快的过程，采用与晶圆相同大小的图案和把它投射到晶圆上。

光刻基础工艺培训为了满足市场对高性能、高密度、高可靠性的集成电路产品的需求，光刻工艺技术一直处于不断发展和创新之中。

随着半导体工艺的不断深入和集成度的不断提高，对光刻技术的要求也越来越高，所以掌握光刻基础工艺对于从事半导体制造和相关领域的工程师和技术人员来说至关重要。

一、光刻基础知识1. 光刻机械结构光刻机是光刻工艺中最重要的设备之一，它主要由光源、遮光系统、探針及控制系统等部分组成。

光源主要是紫外光或者深紫外光，遮光系统可以实现不同光刻胶的曝光，探針则用于检验图案的精度和重复性，控制系统则是整个光刻机的控制中心。

2. 光刻胶光刻胶是光刻工艺中不可或缺的材料，它的选择对于最终的图形效果有很大的影响。

光刻胶的主要作用是接受光的能量，并且使其在显影过程中形成所需的结构。

光刻胶的种类有很多，根据不同的工艺和要求可以选择不同的光刻胶。

3. 掩模在光刻制程中，掩模是用来制作图案的载体，它的质量和精度直接影响到最终的制程效果。

现在常见的掩模有玻璃掩模、石英掩模和硅掩模等。

二、光刻基础工艺流程1. 准备工作在进行正式的光刻工艺之前，首先需要对光刻机进行一系列的检查和调试，包括光源的选择、探针和遮光系统的调整、光刻胶的加载等工作。

2. 曝光曝光是光刻工艺中最关键的一步，它决定了最终图案的形状和精度。

曝光时需要根据不同的光刻胶和要求来选择合适的曝光能量和时间。

3. 显影在曝光之后，需要对光刻胶进行显影，将不需要的部分去除，从而形成所需的图案。

显影剂的选择和显影时间的控制对于图案的清晰度和精度有很大的影响。

4. 清洗最后需要对样品进行清洗，将光刻胶残留和其他杂质去除，使得最终的制品达到所需的要求。

三、光刻基础工艺的应用光刻基础工艺广泛应用于半导体制造、平板显示、光学元件制造等领域。

在半导体制造中，光刻工艺被用于制作芯片上的电路图案，其精度和重复性对于芯片的性能和品质有着至关重要的影响。

在平板显示和光学元件制造领域，光刻工艺则被用于制作微米级的图案和结构，用于显示屏和光学器件的制作。

光刻工艺知识点总结光刻工艺是半导体制造工艺中的重要环节，通过光刻技术可以实现微米级甚至纳米级的精密图案转移至半导体芯片上，是芯片制造中最关键的工艺之一。

光刻工艺的基本原理是利用光学原理将图案投射到光刻胶上，然后通过化学蚀刻将图案转移到芯片表面。

下面将对光刻工艺的知识点进行详细总结。

一、光刻工艺的基本原理1. 光刻胶光刻胶是光刻工艺的核心材料，主要由树脂和溶剂组成。

树脂的种类和分子结构直接影响着光刻胶的分辨率和对光的敏感度，而溶剂的选择和比例则会影响着光刻胶的黏度、流动性和干燥速度。

光刻胶的选择要根据不同的工艺要求，如分辨率、坚固度、湿膜厚度等。

2. 掩模掩模是用来投射光刻图案的模板，通常是通过电子束刻蚀或光刻工艺制备的。

掩模上有所需的图形样式，光在通过掩模时会形成所需的图案。

3. 曝光曝光是将掩模上的图案投射到光刻胶表面的过程。

曝光机通过紫外线光源产生紫外线，通过透镜将掩模上的图案投射到光刻胶表面，形成图案的暗部和亮部。

4. 显影显影是通过化学溶液将光刻胶上的图案显现出来的过程。

曝光后，光刻胶在图案暗部和亮部会有不同的化学反应，显影溶液可以去除未暴露的光刻胶，留下所需的图案。

5. 蚀刻蚀刻是将图案转移到硅片上的过程，通过化学腐蚀的方式去除光刻胶未遮盖的部分，使得图案转移到硅片表面。

二、光刻工艺中的关键技术1. 分辨率分辨率是指光刻工艺能够实现的最小图案尺寸，通常用实际图案中两个相邻细线或空隙的宽度之和来表示。

分辨率受到光刻机、光刻胶和曝光技术等多个因素的影响，是衡量光刻工艺性能的重要指标。

2. 等效焦距等效焦距是光刻机的重要参数，指的是曝光光学系统的有效焦距，影响光刻图案在光刻胶表面的清晰度和分辨率。

3. 曝光剂量曝光剂量是指单位面积上接收的光能量，通常用mJ/cm^2或μC/cm^2来表示。

曝光剂量的选择对分辨率和光刻胶的副反应有重要影响。

4. 曝光对位精度曝光对位精度是指光刻胶上已存在的图案和新的曝光对位的精度，是保证多层曝光图案对位一致的重要因素。

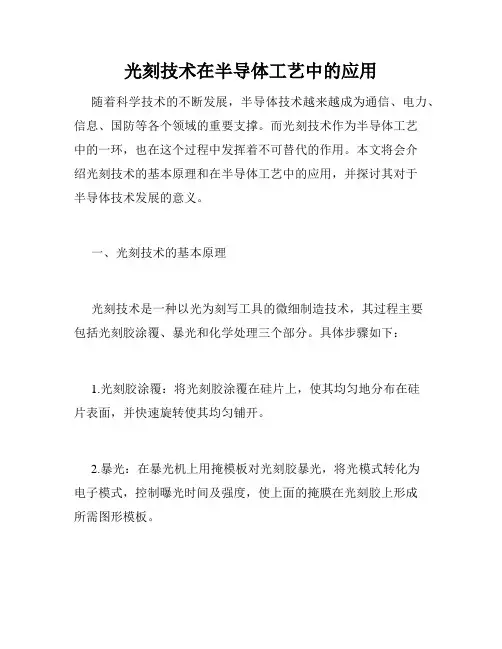

光刻技术在半导体工艺中的应用随着科学技术的不断发展，半导体技术越来越成为通信、电力、信息、国防等各个领域的重要支撑。

而光刻技术作为半导体工艺中的一环，也在这个过程中发挥着不可替代的作用。

本文将会介绍光刻技术的基本原理和在半导体工艺中的应用，并探讨其对于半导体技术发展的意义。

一、光刻技术的基本原理光刻技术是一种以光为刻写工具的微细制造技术，其过程主要包括光刻胶涂覆、暴光和化学处理三个部分。

具体步骤如下：1.光刻胶涂覆：将光刻胶涂覆在硅片上，使其均匀地分布在硅片表面，并快速旋转使其均匀铺开。

2.暴光：在暴光机上用掩模板对光刻胶暴光，将光模式转化为电子模式，控制曝光时间及强度，使上面的掩膜在光刻胶上形成所需图形模板。

3.化学处理：通过显影、清洗、特殊处理等方式将目标图形转换成具体的成像结构，最后留下所需的金属线路和器件。

总的来说，光刻技术的核心在于光刻胶上的掩膜，在这个过程中，匀称、干净的光模板非常重要，因为它会直接影响到掩膜在暴光过程中产生的精度和准确性。

如果光模板产生问题，比如说掩码光打入的角度不同、光刻机照射强度不均等问题将会对制造过程产生极大的影响，甚至会导致最终产品严重出错。

二、光刻技术在半导体工艺中的应用1.微处理器制造微处理器是一种十分重要的半导体器件，它广泛地应用于计算机、智能手机、智能穿戴设备等电子产品中。

而光刻技术对于微处理器制造也起到至关重要的作用，其主要应用于芯片图形制造、光掩模和设备的制造等方面。

结合目前的制造水平，光刻技术已经可以制造出高精度、高度集成化的微处理器，为全社会智能化和数字化的发展提供了坚实基础。

2.光电子学制造光电子学作为半导体工艺中的一个重要领域，同样是光刻技术需要涉及的领域之一。

在光电子学的制造过程中，光学成像被广泛地应用于激光光刻、裸片检验、掩码模制，特别是对于高分辨度的二极管、激光器等结构的制造，光刻技术可以发挥更大的优势。

在现代光电子学产品制造中，光刻技术已经成为了不可或缺的工具。

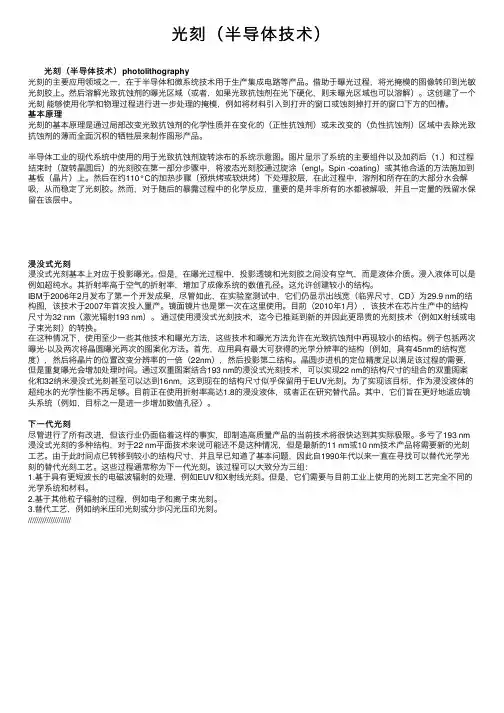

光刻（半导体技术）光刻（半导体技术）photolithography光刻的主要应⽤领域之⼀，在于半导体和微系统技术⽤于⽣产集成电路等产品。

借助于曝光过程，将光掩模的图像转印到光敏光刻胶上。

然后溶解光致抗蚀剂的曝光区域（或者，如果光致抗蚀剂在光下硬化，则未曝光区域也可以溶解）。

这创建了⼀个光刻能够使⽤化学和物理过程进⾏进⼀步处理的掩模，例如将材料引⼊到打开的窗⼝或蚀刻掉打开的窗⼝下⽅的凹槽。

基本原理光刻的基本原理是通过局部改变光致抗蚀剂的化学性质并在变化的（正性抗蚀剂）或未改变的（负性抗蚀剂）区域中去除光致抗蚀剂的薄⽽全⾯沉积的牺牲层来制作图形产品。

半导体⼯业的现代系统中使⽤的⽤于光致抗蚀剂旋转涂布的系统⽰意图。

图⽚显⽰了系统的主要组件以及加药后（1.）和过程结束时（旋转晶圆后）的光刻胶在第⼀部分步骤中，将液态光刻胶通过旋涂（engl。

Spin -coating）或其他合适的⽅法施加到基板（晶⽚）上。

然后在约110°C的加热步骤（预烘烤或软烘烤）下处理胶层，在此过程中，溶剂和所存在的⼤部分⽔会解吸，从⽽稳定了光刻胶。

然⽽，对于随后的暴露过程中的化学反应，重要的是并⾮所有的⽔都被解吸，并且⼀定量的残留⽔保留在该层中。

浸没式光刻浸没式光刻基本上对应于投影曝光。

但是，在曝光过程中，投影透镜和光刻胶之间没有空⽓，⽽是液体介质。

浸⼊液体可以是例如超纯⽔。

其折射率⾼于空⽓的折射率，增加了成像系统的数值孔径。

这允许创建较⼩的结构。

IBM于2006年2⽉发布了第⼀个开发成果，尽管如此，在实验室测试中，它们仍显⽰出线宽（临界尺⼨，CD）为29.9 nm的结构图，该技术于2007年⾸次投⼊量产。

镜⾯镜⽚也是第⼀次在这⾥使⽤。

⽬前（2010年1⽉），该技术在芯⽚⽣产中的结构尺⼨为32 nm（激光辐射193 nm）。

通过使⽤浸没式光刻技术，迄今已推延到新的并因此更昂贵的光刻技术（例如X射线或电⼦束光刻）的转换。

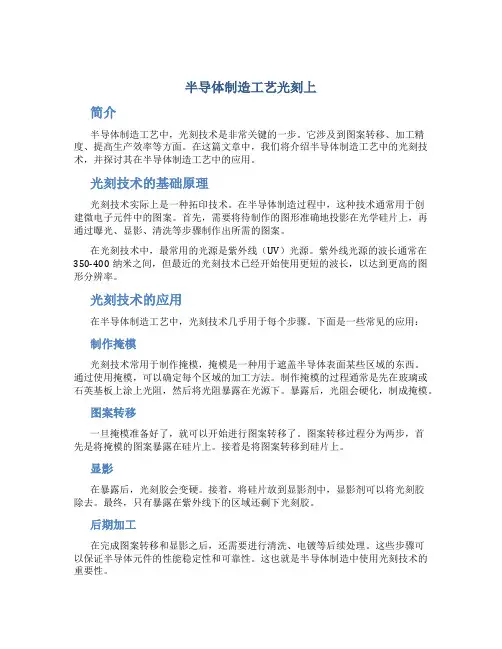

半导体制造工艺光刻上简介半导体制造工艺中，光刻技术是非常关键的一步。

它涉及到图案转移、加工精度、提高生产效率等方面。

在这篇文章中，我们将介绍半导体制造工艺中的光刻技术，并探讨其在半导体制造工艺中的应用。

光刻技术的基础原理光刻技术实际上是一种拓印技术。

在半导体制造过程中，这种技术通常用于创建微电子元件中的图案。

首先，需要将待制作的图形准确地投影在光学硅片上，再通过曝光、显影、清洗等步骤制作出所需的图案。

在光刻技术中，最常用的光源是紫外线（UV）光源。

紫外线光源的波长通常在350-400纳米之间，但最近的光刻技术已经开始使用更短的波长，以达到更高的图形分辨率。

光刻技术的应用在半导体制造工艺中，光刻技术几乎用于每个步骤。

下面是一些常见的应用：制作掩模光刻技术常用于制作掩模，掩模是一种用于遮盖半导体表面某些区域的东西。

通过使用掩模，可以确定每个区域的加工方法。

制作掩模的过程通常是先在玻璃或石英基板上涂上光阻，然后将光阻暴露在光源下。

暴露后，光阻会硬化，制成掩模。

图案转移一旦掩模准备好了，就可以开始进行图案转移了。

图案转移过程分为两步，首先是将掩模的图案暴露在硅片上。

接着是将图案转移到硅片上。

显影在暴露后，光刻胶会变硬。

接着，将硅片放到显影剂中，显影剂可以将光刻胶除去。

最终，只有暴露在紫外线下的区域还剩下光刻胶。

后期加工在完成图案转移和显影之后，还需要进行清洗、电镀等后续处理。

这些步骤可以保证半导体元件的性能稳定性和可靠性。

这也就是半导体制造中使用光刻技术的重要性。

光刻技术是半导体制造工艺中不可或缺的一步。

在半导体制造中，它可以帮助我们创建极小的电子元件。

从制作掩模到显影和后期处理，光刻技术涉及到多个方面。

通过更高分辨率的光刻技术，可以为半导体工业带来更多的好处。

半导体光刻技术原理
半导体光刻技术是一种制造集成电路（IC）的关键工艺，其原理
可以概括为以下几个步骤：
1. 光刻胶涂覆：首先，在半导体晶片表面涂覆一层光刻胶，光
刻胶是一种感光聚合物材料。

这一步的目的是将光刻胶涂覆在晶片上，形成一个平整的薄膜。

2. 接触或光刻机对齐：将掩膜（即芯片的图案）和晶片通过接
触方式或光刻机对齐，确保图案准确地投射到光刻胶层上。

3. 曝光：通过强光源，将光刻胶层中未被掩模遮挡的部分进行
曝光，使其变化。

在半导体中，光刻胶中有两种常见的类型：正型光
刻胶和负型光刻胶。

正型光刻胶在曝光后变得难以溶解，而负型光刻
胶在曝光后变得容易溶解。

4. 显影：将已曝光的光刻胶表面进行显影处理。

对正型光刻胶
来说，通过显影剂将未曝光区域的光刻胶去除，暴露出底部的晶片表面。

对负型光刻胶来说，未曝光的区域的光刻胶被保留下来。

5. 刻蚀或镀膜：通过化学刻蚀或物理镀膜等方式，将暴露的晶
片表面进行加工，例如在半导体中形成导线或沟槽等细微结构。

这一
步骤通常需要使用一系列化学和物理过程。

通过上述步骤的重复，可以逐步在晶片上形成多层结构，最终制
造出具有丰富功能的集成电路芯片。

这样的芯片可以完成各种计算和
存储任务，成为现代电子设备的核心。

半导体制造工艺基础精讲书一、引言半导体制造工艺是指将半导体材料加工成电子器件的过程。

半导体器件广泛应用于电子产品中，如计算机、手机、电视等，并且在科技发展中起着重要的作用。

本文将对半导体制造工艺的基础知识进行精讲，帮助读者了解该领域的基础概念和流程。

二、半导体材料半导体材料是指在温度较高时具有较好导电性，而在较低温度下具有较好绝缘性的材料。

常见的半导体材料有硅(Si)和砷化镓(GaAs)等。

硅是最常用的半导体材料，因其丰富的资源和成熟的制造工艺，被广泛应用于各种半导体器件中。

三、半导体工艺流程半导体制造工艺包括多个步骤，以下为典型的半导体工艺流程：1. 晶圆制备：晶圆是指平整且纯净的半导体片，常用硅晶圆。

制备晶圆的过程包括多个步骤，如去除杂质、生长单晶、切割晶圆等。

2. 清洗和清理：将晶圆进行清洗和清理，以去除表面的污染物和氧化层。

3. 沉积：通过物理或化学方法，在晶圆表面沉积一层薄膜，用于制造电子器件的结构或保护层。

常见的沉积方法有化学气相沉积(CVD)和物理气相沉积(PVD)等。

4. 光刻：利用光刻胶和光刻机，将图形投影到晶圆上，形成所需的器件结构。

光刻是制造工艺中非常重要的一步，决定了器件的尺寸和形状。

5. 蚀刻：使用化学物质将晶圆上未被光刻胶保护的部分溶解掉，形成所需的器件结构。

6. 掺杂：通过掺入其他物质改变材料的导电性能。

常见的掺杂方法有离子注入和扩散等。

7. 导电层制备：制备导电层，如金属线或导电膜，用于连接器件的不同部分。

8. 封装测试：将芯片封装成最终的半导体器件，并进行测试和质量检验。

四、半导体制造工艺控制半导体制造工艺的控制对于保证器件性能和质量至关重要。

以下是一些常见的工艺控制方法：1. 温度控制：在制造过程中，需要严格控制温度，以确保材料的稳定性和一致性。

2. 气氛控制：在某些工艺步骤中，需要控制反应环境中的气氛成分和浓度，以保证反应的准确性和稳定性。

3. 时间控制：不同的工艺步骤需要控制不同的时间参数，以确保工艺的完成度和一致性。

半导体工艺开发需要用到的知识随着科技的不断进步，半导体工艺开发在现代社会中扮演着重要的角色。

半导体工艺开发涉及到许多知识，包括物理学、化学、材料科学等多个学科领域。

本文将就半导体工艺开发需要用到的知识进行详细介绍。

一、半导体物理学知识半导体物理学是半导体工艺开发的基础。

了解半导体的性质，掌握半导体的能带理论、载流子的输运过程、PN结的原理、场效应晶体管等基本知识是非常重要的。

只有深入理解了半导体的本质，才能够在工艺开发中做出合理的设计和优化。

二、化学知识在半导体工艺开发中，化学知识是不可或缺的。

半导体的制备过程中需要用到各种化学试剂，比如各种溶液、气体等。

同时，清洗、腐蚀、沉积等工艺步骤也都涉及到化学反应。

因此，熟悉化学知识，掌握化学实验技术对于半导体工艺开发而言显得尤为重要。

三、材料科学知识半导体材料的选择直接影响着器件的性能和稳定性，所以对材料科学的了解至关重要。

了解不同材料的物理化学性质、熟悉各种材料的制备工艺和表征方法，能够有效地指导半导体工艺开发的方向。

四、微电子学知识半导体工艺开发与微电子学紧密相关。

微电子学涉及到集成电路的设计、制备和测试技术，是半导体工艺开发不可或缺的一部分。

掌握微电子学知识，能够更好地理解半导体器件的工作原理，为工艺的优化提供更多的可能性。

五、工艺工程知识工艺工程知识包括清洁工艺、腐蚀工艺、沉积工艺、光刻工艺、离子注入工艺等多个方面。

掌握这些工艺的基本原理和具体操作方法，能够帮助工程师更好地设计和改进半导体的制备工艺。

六、设备技术知识半导体工艺开发需要用到各种先进的设备，比如离子注入机、化学气相沉积机、光刻机等。

掌握这些设备的结构、原理和操作方法对于开发半导体工艺至关重要。

以上所述的知识只是半导体工艺开发所涉及到的一部分。

实际上，半导体工艺开发需要多学科知识的融合，需要工程师对多个领域都有一定的了解和掌握。

同时，为了跟上技术的发展，工程师需要不断学习和更新知识，才能够在半导体工艺开发的道路上不断取得新的成就。

光刻基础工艺培训教程光刻是半导体制造中的一项重要工艺，它用于在硅片上图案化各种功能区域。

本文将介绍光刻的基础工艺流程以及相关参数的选择和调节。

首先是图案设计，根据产品的需要，设计出所需的结构和形状，并确定光刻工艺的要求。

这一步需要使用计算机辅助设计软件进行模拟和优化。

图案设计完成后，需要制备光罩。

光罩是用于将图案投影到硅片上的重要工具。

通常使用高分辨率的掩模刻蚀技术制备光罩。

接下来是光刻胶涂布，将光刻胶均匀涂布在硅片表面。

光刻胶的选择要考虑到其适应性、解图能力和显影特性等。

涂布过程需要控制涂布速度和厚度，以确保胶层的质量。

完成胶层涂布后，进行曝光步骤。

将光罩与涂有胶层的硅片合二为一，使光通过光罩，经过光刻胶，投影到硅片上。

曝光光源的选择和参数调节是决定图案质量的关键。

曝光后，光刻胶分为暴光区域和未暴光区域。

显影是将暴光的光刻胶去除的步骤。

显影剂的选择要根据胶层的类型和显影速率来确定。

显影过程需要控制时间和温度等参数，以获得所需的解图效果。

最后一步是刻蚀，将光刻胶去除，并将图案刻入硅片表面。

刻蚀过程中，需要控制刻蚀剂的浓度和温度等参数，以及刻蚀时间，以确保刻蚀质量和精度。

光刻工艺的关键参数还包括光刻胶的厚度、曝光剂的剂量、显影剂的浓度和温度，以及刻蚀剂的浓度和时间等。

这些参数的选择和调节需要充分考虑光刻胶、显影剂和刻蚀剂的性质，以及硅片表面的特性。

除了基本的光刻工艺流程和参数选择外，还需要根据具体的产品和工艺要求，进行一定的优化和改进。

例如，可以采用双层光刻工艺来提高图案分辨率，或者使用多次光刻步骤来实现复杂的多层结构。

要掌握光刻基础工艺，需要深入了解和理解每个步骤的原理和影响因素，以及相关仪器设备的操作和维护。

并且需要通过实践来熟悉和掌握各项工艺参数的调节和控制。

通过光刻基础工艺培训教程的学习，可以帮助学员快速入门光刻工艺，并提高工艺的实际操作能力。

逐步深入了解光刻技术，并结合实际的应用和案例分析，可以更好地理解和掌握光刻工艺的精髓。

半导体的光刻工艺全过程，技术讲解光刻工艺是半导体制造中最为重要的工艺步骤之一。

主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。

光刻的成本约为整个硅片制造工艺的1/3，耗费时间约占整个硅片工艺的40～60%。

光刻机是生产线上最贵的机台，5～15百万美元/台。

主要是贵在成像系统（由15～20个直径为200～300mm的透镜组成）和定位系统（定位精度小于10nm）。

其折旧速度非常快，大约3～9万人民币/天，所以也称之为印钞机。

光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning )光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。

光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。

1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。

2、涂底（Priming)方法：a、气相成底膜的热板涂底。

HMDS蒸气淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染；b、旋转涂底。

缺点：颗粒污染、涂底不均匀、HMDS用量大。

目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。

3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。

硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。

低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。
