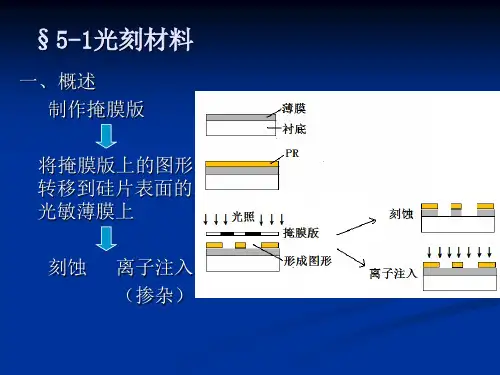

第五章半导体器件工艺学之光刻知识讲解

光刻工艺知识点总结光刻工艺是半导体制造工艺中的重要环节，通过光刻技术可以实现微米级甚至纳米级的精密图案转移至半导体芯片上，是芯片制造中最关键的工艺之一。

光刻工艺的基本原理是利用光学原理将图案投射到光刻胶上，然后通过化学蚀刻将图案转移到芯片表面。

下面将对光刻工艺的知识点进行详细总结。

一、光刻工艺的基本原理1. 光刻胶光刻胶是光刻工艺的核心材料，主要由树脂和溶剂组成。

树脂的种类和分子结构直接影响着光刻胶的分辨率和对光的敏感度，而溶剂的选择和比例则会影响着光刻胶的黏度、流动性和干燥速度。

光刻胶的选择要根据不同的工艺要求，如分辨率、坚固度、湿膜厚度等。

2. 掩模掩模是用来投射光刻图案的模板，通常是通过电子束刻蚀或光刻工艺制备的。

掩模上有所需的图形样式，光在通过掩模时会形成所需的图案。

3. 曝光曝光是将掩模上的图案投射到光刻胶表面的过程。

曝光机通过紫外线光源产生紫外线，通过透镜将掩模上的图案投射到光刻胶表面，形成图案的暗部和亮部。

4. 显影显影是通过化学溶液将光刻胶上的图案显现出来的过程。

曝光后，光刻胶在图案暗部和亮部会有不同的化学反应，显影溶液可以去除未暴露的光刻胶，留下所需的图案。

5. 蚀刻蚀刻是将图案转移到硅片上的过程，通过化学腐蚀的方式去除光刻胶未遮盖的部分，使得图案转移到硅片表面。

二、光刻工艺中的关键技术1. 分辨率分辨率是指光刻工艺能够实现的最小图案尺寸，通常用实际图案中两个相邻细线或空隙的宽度之和来表示。

分辨率受到光刻机、光刻胶和曝光技术等多个因素的影响，是衡量光刻工艺性能的重要指标。

2. 等效焦距等效焦距是光刻机的重要参数，指的是曝光光学系统的有效焦距，影响光刻图案在光刻胶表面的清晰度和分辨率。

3. 曝光剂量曝光剂量是指单位面积上接收的光能量，通常用mJ/cm^2或μC/cm^2来表示。

曝光剂量的选择对分辨率和光刻胶的副反应有重要影响。

4. 曝光对位精度曝光对位精度是指光刻胶上已存在的图案和新的曝光对位的精度，是保证多层曝光图案对位一致的重要因素。

半导体光刻技术原理
半导体光刻技术是一种制造集成电路（IC）的关键工艺，其原理
可以概括为以下几个步骤：
1. 光刻胶涂覆：首先，在半导体晶片表面涂覆一层光刻胶，光
刻胶是一种感光聚合物材料。

这一步的目的是将光刻胶涂覆在晶片上，形成一个平整的薄膜。

2. 接触或光刻机对齐：将掩膜（即芯片的图案）和晶片通过接
触方式或光刻机对齐，确保图案准确地投射到光刻胶层上。

3. 曝光：通过强光源，将光刻胶层中未被掩模遮挡的部分进行
曝光，使其变化。

在半导体中，光刻胶中有两种常见的类型：正型光
刻胶和负型光刻胶。

正型光刻胶在曝光后变得难以溶解，而负型光刻
胶在曝光后变得容易溶解。

4. 显影：将已曝光的光刻胶表面进行显影处理。

对正型光刻胶
来说，通过显影剂将未曝光区域的光刻胶去除，暴露出底部的晶片表面。

对负型光刻胶来说，未曝光的区域的光刻胶被保留下来。

5. 刻蚀或镀膜：通过化学刻蚀或物理镀膜等方式，将暴露的晶
片表面进行加工，例如在半导体中形成导线或沟槽等细微结构。

这一
步骤通常需要使用一系列化学和物理过程。

通过上述步骤的重复，可以逐步在晶片上形成多层结构，最终制
造出具有丰富功能的集成电路芯片。

这样的芯片可以完成各种计算和
存储任务，成为现代电子设备的核心。

光刻技术原理全解光刻技术是一种微电子制造中非常重要的技术方法，常用于半导体器件制造过程中。

它通过使用光刻胶光刻胶（photoresist）和光源光源（light source）制作芯片上各种测量、定义和纳米加工细节的光刻工艺步骤，实现高精度的微纳米尺寸特征的制作。

下面将为您介绍光刻技术的原理。

光刻技术的原理基于光的光的干涉和衍射原理。

首先，需要一个光源，通常使用的是紫外线（UV）光源，因为紫外线具有高能量和短波长，对于制作微小特征具有优势。

光源产生的UV光通过光学系统会聚到准直镜上，进一步聚焦到光刻胶表面。

光刻胶是光刻技术中非常关键的材料。

它是一种光敏树脂，通过特殊的化学处理使其对紫外线光有响应。

在曝光过程中，光刻胶对紫外线光会产生化学反应，发生聚合或降解的变化，被曝光的区域与未曝光区域的物性发生差异，从而形成图案。

在光刻胶的表面上，需要使用掩膜（mask）制作出期望的图案。

掩膜是一个类似于胶片的透明基片，其上涂有几层不同材料构成的图案。

掩膜上的不透明部分会阻挡光的透过，形成尺寸精确的光刻图案。

掩膜的图案是根据芯片设计师所需的结构进行设计和制作的。

当光刻胶在光源的照射下进行曝光时，通过光学系统重新聚焦到光刻胶表面，被曝光的区域会发生化学反应，使光刻胶发生改变。

在光刻胶材料中有两类最常用的光刻胶，一种是正相光刻胶（positive photoresist），另一种是负相光刻胶（negative photoresist）。

正相光刻胶在紫外线照射下，被照射的区域聚合形成硬化的物质，而负相光刻胶则是被照射区域发生降解，形成溶解物。

曝光之后，还需要进行显影（develop）的工艺步骤。

显影是使光刻胶发生物理或化学变化，从而去除未曝光或曝光后不需要的材料的过程。

对于正相光刻胶，未曝光区域显影后会被去除，而曝光区域则会保留下来。

对于负相光刻胶，则是未曝光区域保留，而曝光区域被去除。

经过显影之后，我们得到了期望的图案，其中未被照射的区域通过显影工艺去除的，形成了芯片上的光刻图案。

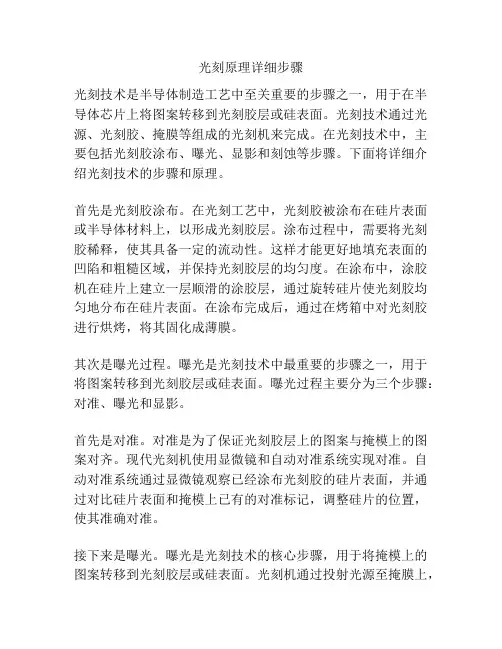

光刻原理详细步骤光刻技术是半导体制造工艺中至关重要的步骤之一，用于在半导体芯片上将图案转移到光刻胶层或硅表面。

光刻技术通过光源、光刻胶、掩膜等组成的光刻机来完成。

在光刻技术中，主要包括光刻胶涂布、曝光、显影和刻蚀等步骤。

下面将详细介绍光刻技术的步骤和原理。

首先是光刻胶涂布。

在光刻工艺中，光刻胶被涂布在硅片表面或半导体材料上，以形成光刻胶层。

涂布过程中，需要将光刻胶稀释，使其具备一定的流动性。

这样才能更好地填充表面的凹陷和粗糙区域，并保持光刻胶层的均匀度。

在涂布中，涂胶机在硅片上建立一层顺滑的涂胶层，通过旋转硅片使光刻胶均匀地分布在硅片表面。

在涂布完成后，通过在烤箱中对光刻胶进行烘烤，将其固化成薄膜。

其次是曝光过程。

曝光是光刻技术中最重要的步骤之一，用于将图案转移到光刻胶层或硅表面。

曝光过程主要分为三个步骤：对准、曝光和显影。

首先是对准。

对准是为了保证光刻胶层上的图案与掩模上的图案对齐。

现代光刻机使用显微镜和自动对准系统实现对准。

自动对准系统通过显微镜观察已经涂布光刻胶的硅片表面，并通过对比硅片表面和掩模上已有的对准标记，调整硅片的位置，使其准确对准。

接下来是曝光。

曝光是光刻技术的核心步骤，用于将掩模上的图案转移到光刻胶层或硅表面。

光刻机通过投射光源至掩膜上，然后通过透过掩膜的透明区域，将光投射到光刻胶层上。

根据掩膜上的图案，光刻胶层会在光照区域发生化学或物理反应。

这些反应会导致光刻胶层在曝光区域进行固化或溶解。

通过掩膜上的光学限制性，只有光照区域的光刻胶会被固化或溶解，从而形成所需的图案。

最后是显影和刻蚀。

显影是将已经暴露的光刻胶层中的未固化或未溶解的部分去除，使其暴露出下面的硅表面。

显影过程一般使用化学液体，通过浸泡或喷洒的方式使溶剂溶解掉未暴露的光刻胶。

刻蚀是将已经显影的光刻胶层和下面的硅表面一同去除。

刻蚀根据需要选择不同的刻蚀方法，包括化学刻蚀、干法刻蚀等。

在整个光刻过程中，掩模的质量和对准的准确性对最终的芯片质量有着至关重要的影响。

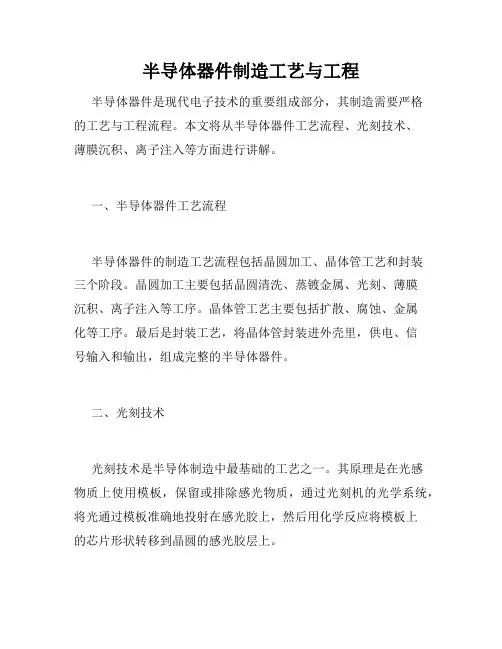

半导体器件制造工艺与工程半导体器件是现代电子技术的重要组成部分，其制造需要严格的工艺与工程流程。

本文将从半导体器件工艺流程、光刻技术、薄膜沉积、离子注入等方面进行讲解。

一、半导体器件工艺流程半导体器件的制造工艺流程包括晶圆加工、晶体管工艺和封装三个阶段。

晶圆加工主要包括晶圆清洗、蒸镀金属、光刻、薄膜沉积、离子注入等工序。

晶体管工艺主要包括扩散、腐蚀、金属化等工序。

最后是封装工艺，将晶体管封装进外壳里，供电、信号输入和输出，组成完整的半导体器件。

二、光刻技术光刻技术是半导体制造中最基础的工艺之一。

其原理是在光感物质上使用模板，保留或排除感光物质，通过光刻机的光学系统，将光通过模板准确地投射在感光胶上，然后用化学反应将模板上的芯片形状转移到晶圆的感光胶层上。

在光刻技术中，光刻胶是非常关键的一环。

光刻胶不仅对于芯片形状的精度和特异性要求高，还需要对化学材料的性质和工艺参数进行调节。

此外，为了控制芯片的形状和尺寸，光刻工艺中的设备精度也必须保证。

三、薄膜沉积薄膜沉积是半导体器件制造的关键技术之一。

通过基底反应和薄膜沉积，制造出各种需要的薄膜。

薄膜沉积也被广泛应用于集成电路制造中。

它可以对硅晶体进行修饰，实现对电子的限制和引导，从而控制晶体管的性能。

薄膜沉积分为物理气相沉积和化学气相沉积两种。

物理气相沉积主要是利用物理作用（如热蒸发法和磁控溅射法）将各种金属或非金属材料沉积在基底上。

而化学气相沉积利用化学反应，在气相中形成各种反应物，然后将它们沉积在基底上。

不同的沉积方法适用于不同的材料和工艺参数。

四、离子注入离子注入是一种将离子轰击纯度很高的半导体材料或化合物的过程，使查入材料中的离子能够定向地穿过材料的晶体网。

离子注入技术用于制造各种半导体器件。

在离子注入的过程中，离子利用加速电压进行加速，以进入材料内部，随后通过反应与材料进行结合。

通过调节离子源的电场和材料的表面控制离子注入的能量和角度，从而实现对器件中材料的瞬态调制。

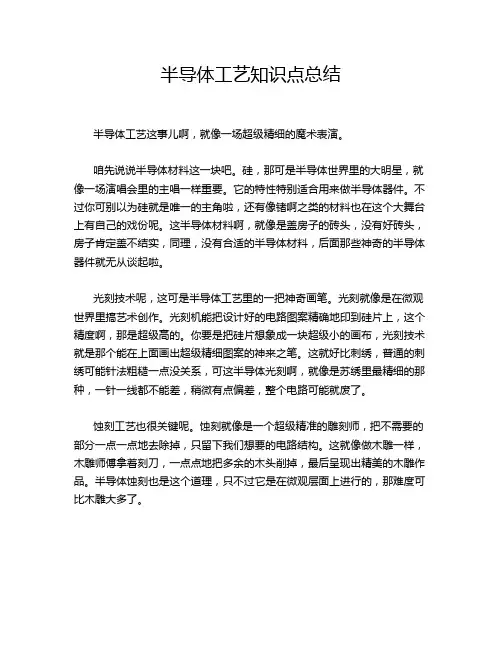

半导体工艺知识点总结半导体工艺这事儿啊，就像一场超级精细的魔术表演。

咱先说说半导体材料这一块吧。

硅，那可是半导体世界里的大明星，就像一场演唱会里的主唱一样重要。

它的特性特别适合用来做半导体器件。

不过你可别以为硅就是唯一的主角啦，还有像锗啊之类的材料也在这个大舞台上有自己的戏份呢。

这半导体材料啊，就像是盖房子的砖头，没有好砖头，房子肯定盖不结实，同理，没有合适的半导体材料，后面那些神奇的半导体器件就无从谈起啦。

光刻技术呢，这可是半导体工艺里的一把神奇画笔。

光刻就像是在微观世界里搞艺术创作。

光刻机能把设计好的电路图案精确地印到硅片上，这个精度啊，那是超级高的。

你要是把硅片想象成一块超级小的画布，光刻技术就是那个能在上面画出超级精细图案的神来之笔。

这就好比刺绣，普通的刺绣可能针法粗糙一点没关系，可这半导体光刻啊，就像是苏绣里最精细的那种，一针一线都不能差，稍微有点偏差，整个电路可能就废了。

蚀刻工艺也很关键呢。

蚀刻就像是一个超级精准的雕刻师，把不需要的部分一点一点地去除掉，只留下我们想要的电路结构。

这就像做木雕一样，木雕师傅拿着刻刀，一点点地把多余的木头削掉，最后呈现出精美的木雕作品。

半导体蚀刻也是这个道理，只不过它是在微观层面上进行的，那难度可比木雕大多了。

再说说掺杂工艺吧。

掺杂就像是给半导体材料注入灵魂。

往纯净的半导体材料里加入一些杂质原子，就好像给一杯白开水加点糖或者盐一样，一下子就改变了它的性质。

这一改变可不得了，能让半导体具备我们想要的电学特性，像是导电性之类的。

这就好比一个人原本很内向，突然给他注入了一些开朗的元素，整个人的性格就变得不一样了，在半导体这里，就是电学性能发生了变化。

封装工艺呢，这就是给做好的半导体芯片穿上保护的外衣。

芯片就像一个娇弱的小宝宝，需要好好保护起来。

封装就像是给小宝宝做一个坚固又舒适的小房子。

这个小房子不仅要保护芯片不受外界环境的影响，像温度、湿度之类的，还要能方便芯片和外界进行连接，就像房子要有门和窗户一样，芯片封装也要有引脚之类的东西来实现电气连接。

术使用了数百年。

它最初是为印刷机开发的，现在已经成功了作为一种被称为光刻的微细制造技术而被应用。

光刻光刻(或UV)是一种利用光敏聚合物(光刻胶)进行光刻的技术。

还有一个模板(称为掩模)。

通过一系列的化学处理，这种图案被任意一种蚀刻法刻上远离暴露的区域或沉积新材料以制造所需的器件。

用于制造设备复杂，光刻周期数增加。

任何光刻工艺的第一步都是制备衬底——在大多数情况下，衬底是硅晶圆，但理论上可以是任何材料。

进行衬底制备以改善光刻胶的附着力衬底。

典型步骤包括基材清洗——清除任何污垢/污染物;脱水烘焙除去任何水分，然后加入附着力促进剂。

通过这些步骤可以减少污染-有机和无机-这将确保我们通过光刻的最佳结果的过程。

一旦衬底制备好，光刻胶就可以涂在表面上。

要得到瘦身的最佳效果要求涂层均匀。

这种薄膜的厚度是极其重要的，因此，抗蚀剂的方式是分配必须精确控制。

已经发展了许多方法来分配和涂敷基材光刻胶最常见的使用方法是旋涂。

对这些涂布方法也进行了总结在Inseto知识库中找到。

在旋转涂层中，光刻胶沉积在基板上，然后在转盘上旋转基板和光刻胶在1000秒的转速下，将粘稠的光刻胶摊开成薄层。

然后将这种薄的抗蚀剂放在电炉上软烤除去多余的溶剂，使抗蚀膜稳定。

光刻工艺的下一步是将覆盖电阻的基板对准掩模并曝光用紫外线(UV)光。

光刻的关键原理是一次改变光刻胶的溶解度暴露在紫外线下。

这种溶解度的变化是如何决定光刻胶的类型的应使用的制造工艺的细节。

•在正面抗蚀剂中，暴露在UV光下的薄膜部分变得更容易溶解与开发人员一起删除。

•在一个消极的抵抗发生相反的情况，当抵抗暴露在光的抵抗变得更难开发者不能删除它。

抗蚀剂有许多不同的组成和版本，允许不同的高度，温度，曝光要制造的设置和结构。

一个典型的光刻工艺如下图所示:在将基板对准掩码时，我们使用掩码对准器或步进器来控制掩码上的图案的位置投影到下面的基板上。

掩模对准器是一个更快的过程，采用与晶圆相同大小的图案和把它投射到晶圆上。
