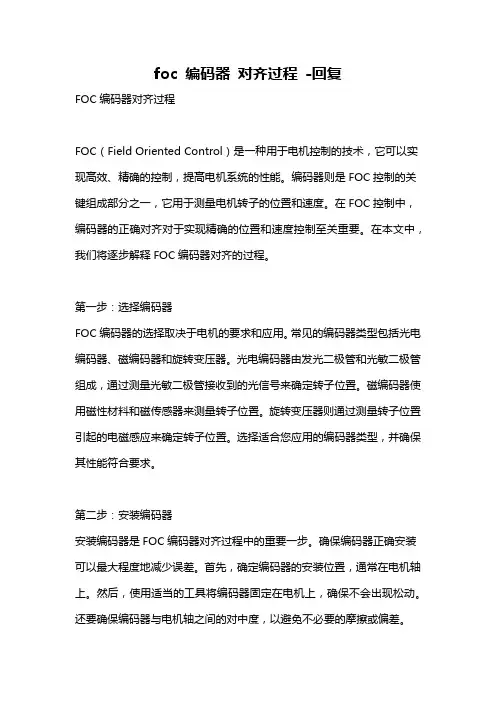

foc 编码器对齐过程-回复FOC编码器对齐过程FOC（Field Oriented Control）是一种用于电机控制的技术，它可以实现高效、精确的控制，提高电机系统的性能。

编码器则是FOC控制的关键组成部分之一，它用于测量电机转子的位置和速度。

在FOC控制中，编码器的正确对齐对于实现精确的位置和速度控制至关重要。

在本文中，我们将逐步解释FOC编码器对齐的过程。

第一步：选择编码器FOC编码器的选择取决于电机的要求和应用。

常见的编码器类型包括光电编码器、磁编码器和旋转变压器。

光电编码器由发光二极管和光敏二极管组成，通过测量光敏二极管接收到的光信号来确定转子位置。

磁编码器使用磁性材料和磁传感器来测量转子位置。

旋转变压器则通过测量转子位置引起的电磁感应来确定转子位置。

选择适合您应用的编码器类型，并确保其性能符合要求。

第二步：安装编码器安装编码器是FOC编码器对齐过程中的重要一步。

确保编码器正确安装可以最大程度地减少误差。

首先，确定编码器的安装位置，通常在电机轴上。

然后，使用适当的工具将编码器固定在电机上，确保不会出现松动。

还要确保编码器与电机轴之间的对中度，以避免不必要的摩擦或偏差。

第三步：电气连线完成编码器的机械安装后，接下来需要进行电气连线。

根据编码器的类型和电机控制系统的要求，连接电源和信号线。

通常，编码器有两个输出信号：一个用于测量转子位置，另一个用于测量转子速度。

确保正确地连接这些信号线，并根据需要进行引线长度和防干扰措施。

第四步：初始化编码器在启动电机之前，需要对编码器进行初始化。

这意味着将编码器的零位与电机转子的实际位置对齐。

一种常见的方法是通过将转子手动旋转到所需的零位，并在控制系统中设置零位位置。

另一种方法是利用编码器的零位标记或标定程序进行自动对齐。

无论使用哪种方法，都需要确保编码器的零位与实际位置完全对齐，以获得准确的测量结果。

第五步：校准编码器对于某些应用，还需要进行编码器的校准。

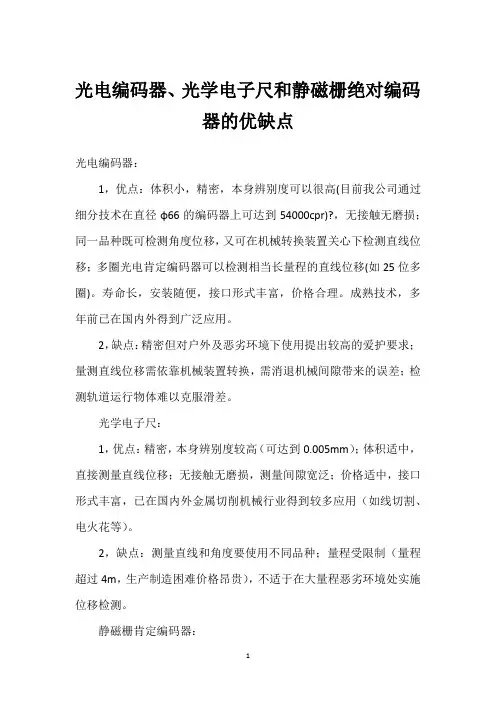

光电编码器、光学电子尺和静磁栅绝对编码
器的优缺点
光电编码器：
1，优点：体积小，精密，本身辨别度可以很高(目前我公司通过细分技术在直径φ66的编码器上可达到54000cpr)?，无接触无磨损；同一品种既可检测角度位移，又可在机械转换装置关心下检测直线位移；多圈光电肯定编码器可以检测相当长量程的直线位移(如25位多圈)。

寿命长，安装随便，接口形式丰富，价格合理。

成熟技术，多年前已在国内外得到广泛应用。

2，缺点：精密但对户外及恶劣环境下使用提出较高的爱护要求；量测直线位移需依靠机械装置转换，需消退机械间隙带来的误差；检测轨道运行物体难以克服滑差。

光学电子尺：
1，优点：精密，本身辨别度较高（可达到0.005mm）；体积适中，直接测量直线位移；无接触无磨损，测量间隙宽泛；价格适中，接口形式丰富，已在国内外金属切削机械行业得到较多应用（如线切割、电火花等）。

2，缺点：测量直线和角度要使用不同品种；量程受限制（量程超过4m，生产制造困难价格昂贵），不适于在大量程恶劣环境处实施位移检测。

静磁栅肯定编码器：
1，优点：体积适中，直接测量直线位移，肯定数字编码，理论量程没有限制；无接触无磨损，抗恶劣环境，可水下1000米使用；接口形式丰富，量测方式多样；价格尚能接受。

2，缺点：辨别度1mm不高；测量直线和角度要使用不同品种；不适于在精小处实施位移检测（大于260毫米）。

编码器工作原理引言概述：编码器是一种用于将机械运动转换为数字信号的装置，广泛应用于各种自动化系统中。

它可以精确地测量物体的位置、速度和方向，从而实现精准控制和监测。

本文将介绍编码器的工作原理，以帮助读者更好地理解其在自动化系统中的作用。

一、光电编码器1.1 光电编码器的结构：光电编码器由光源、光栅、接收器和信号处理电路组成。

光源发出光束，经过光栅反射或透过后，被接收器接收并转换成电信号，信号处理电路将电信号转换成数字信号。

1.2 光电编码器的工作原理：当物体运动时，光栅会随之移动，使得光束的强度发生变化。

接收器接收到的光信号也会随之变化，通过信号处理电路将这些变化转换成数字信号，从而确定物体的位置和速度。

1.3 光电编码器的应用：光电编码器广泛应用于数控机床、机器人、印刷设备等自动化系统中，用于实现位置控制、速度控制和角度测量等功能。

二、磁编码器2.1 磁编码器的结构：磁编码器由磁性标记、磁传感器和信号处理电路组成。

磁性标记可以是永磁体或磁性条，磁传感器用于检测磁场的变化，信号处理电路将检测到的信号转换成数字信号。

2.2 磁编码器的工作原理：当物体运动时，磁性标记会随之移动，磁传感器检测到磁场的变化，并将其转换成电信号。

信号处理电路将电信号转换成数字信号，确定物体的位置和速度。

2.3 磁编码器的应用：磁编码器适用于高温、高速、腐蚀性环境下的自动化系统，如汽车发动机、风力发电机等，用于实现位置控制和速度控制。

三、绝对值编码器3.1 绝对值编码器的结构：绝对值编码器由多个独立的编码单元组成，每个编码单元对应一个位置码。

通过读取每个位置码的状态，可以确定物体的绝对位置。

3.2 绝对值编码器的工作原理：每个编码单元都有一个唯一的位置码，当物体运动时，读取每个位置码的状态，可以确定物体的绝对位置，无需重新归零。

3.3 绝对值编码器的应用：绝对值编码器广泛应用于需要高精度位置控制和无需重新归零的自动化系统中，如医疗设备、航空航天设备等。

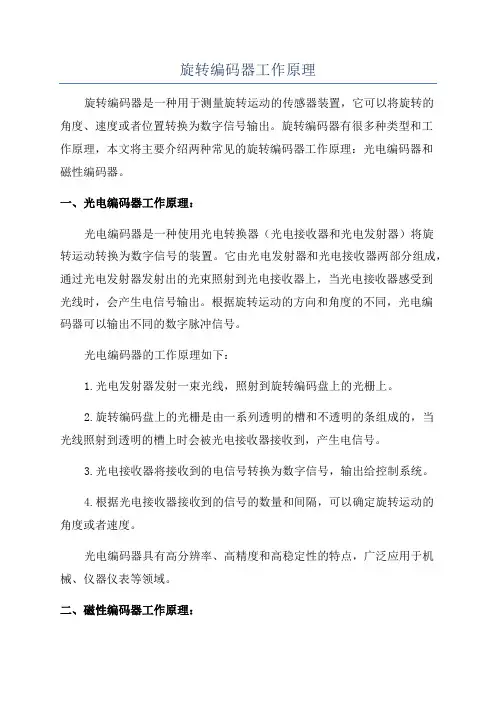

旋转编码器工作原理旋转编码器是一种用于测量旋转运动的传感器装置，它可以将旋转的角度、速度或者位置转换为数字信号输出。

旋转编码器有很多种类型和工作原理，本文将主要介绍两种常见的旋转编码器工作原理：光电编码器和磁性编码器。

一、光电编码器工作原理：光电编码器是一种使用光电转换器（光电接收器和光电发射器）将旋转运动转换为数字信号的装置。

它由光电发射器和光电接收器两部分组成，通过光电发射器发射出的光束照射到光电接收器上，当光电接收器感受到光线时，会产生电信号输出。

根据旋转运动的方向和角度的不同，光电编码器可以输出不同的数字脉冲信号。

光电编码器的工作原理如下：1.光电发射器发射一束光线，照射到旋转编码盘上的光栅上。

2.旋转编码盘上的光栅是由一系列透明的槽和不透明的条组成的，当光线照射到透明的槽上时会被光电接收器接收到，产生电信号。

3.光电接收器将接收到的电信号转换为数字信号，输出给控制系统。

4.根据光电接收器接收到的信号的数量和间隔，可以确定旋转运动的角度或者速度。

光电编码器具有高分辨率、高精度和高稳定性的特点，广泛应用于机械、仪器仪表等领域。

二、磁性编码器工作原理：磁性编码器是一种使用磁场传感技术将旋转运动转换为数字信号的装置。

磁性编码器由一对磁极和磁敏感元件组成，磁敏感元件可以是霍尔传感器、差分磁敏传感器等。

当旋转编码盘上的磁极与磁敏感元件相互作用时，会产生磁场变化，磁敏感元件可以感受到这种磁场变化并输出电信号，从而实现对旋转运动的测量。

磁性编码器的工作原理如下：1.旋转编码盘上安装了一对磁极，磁极的极性和数量可以根据要测量的旋转范围和精度进行选择。

2.旋转编码盘上的磁极随着旋转运动，与磁敏感元件产生磁场的相互作用。

3.磁敏感元件将磁场变化转化为电信号输出。

4.控制系统接收到电信号后，可以根据信号的数量和间隔确定旋转运动的角度或者速度。

磁性编码器具有高分辨率、高抗干扰性和长寿命的特点，适用于环境恶劣、抗干扰性要求高的场合，如工业自动化领域。

编码器工作原理引言概述编码器是一种用于将运动或位置转换为数字信号的设备，广泛应用于工业自动化、机器人技术、数控系统等领域。

编码器工作原理的了解对于工程师和技术人员来说至关重要。

一、编码器的类型1.1 光电编码器：通过光电传感器和光栅盘的相互作用来测量位置或运动。

1.2 磁性编码器：利用磁性传感器和磁性标尺进行位置或运动测量。

1.3 光栅编码器：采用光栅盘和光电传感器来实现高精度的位置检测。

二、编码器的工作原理2.1 光电编码器工作原理：光电编码器通过光栅盘上的透明和不透明区域，使光电传感器检测到光信号的变化，从而转换为数字信号。

2.2 磁性编码器工作原理：磁性编码器利用磁性标尺上的磁性信号，通过磁性传感器检测磁场的变化，实现位置或运动的测量。

2.3 光栅编码器工作原理：光栅编码器利用光栅盘上的光栅结构，通过光电传感器检测光信号的变化，实现高精度的位置检测。

三、编码器的精度和分辨率3.1 精度：编码器的精度取决于光栅盘或磁性标尺上的刻度数量和检测器的灵敏度。

3.2 分辨率：编码器的分辨率是指编码器能够分辨的最小位移量，通常以脉冲数或线数表示。

3.3 精度和分辨率的提高可以通过增加光栅盘或磁性标尺上的刻度数量、提高检测器的灵敏度等方式实现。

四、编码器的应用领域4.1 工业自动化：编码器在数控机床、自动化生产线等设备中广泛应用，实现位置和速度的精确控制。

4.2 机器人技术：编码器用于机器人的定位、导航和运动控制，提高机器人的精度和稳定性。

4.3 数控系统：编码器在数控系统中用于测量工件位置、实现自动化加工，提高生产效率和产品质量。

五、编码器的发展趋势5.1 高精度：随着科技的不断发展，编码器的精度和分辨率将不断提高，满足更高精度的应用需求。

5.2 多功能化：未来的编码器将具备更多功能，如温度补偿、自动校准等，提高设备的稳定性和可靠性。

5.3 无接触式：随着无接触式编码器的发展，将减少机械磨损，延长设备的使用寿命。

光电编码器分类和选择编码器Encoder为传感器(Sensor)类的一种，主要用来侦测机械运动的速度、位置、角度、距离或计数，除了应用在产业机械外，许多的马达控制如伺服马达、BLDC伺服马达均需配备编码器以供马达控制器作为换相、速度及位置的检出所以应用范围相当广泛。

根据检测原理，编码器可分为光学式、磁式、感应式和电容式。

根据其刻度方法及信号输出形式，分为增量式编码器和绝对式编码器。

光电编码器是利用光栅衍射原理实现位移—数字变换的，从50年代开始应用于机床和计算仪器，因其结构简单、计量精度高、寿命长等优点，在国内外受到重视和推广，在精密定位、速度、长度、加速度、振动等方面得到广泛的应用。

a.增量式编码器特点：增量式编码器转轴旋转时，有相应的脉冲输出，其计数起点任意设定，可实现多圈无限累加和测量。

编码器轴转一圈会输出固定的脉冲，脉冲数由编码器光栅的线数决定。

需要提高分辨率时，可利用 90 度相位差的 A、B 两路信号进行倍频或更换高分辨率编码器。

b. 绝对式编码器特点绝对式编码器有与位置相对应的代码输出，通常为二进制码或 BCD 码。

从代码数大小的变化可以判别正反方向和位移所处的位置，绝对零位代码还可以用于停电位置记忆。

绝对式编码器的测量范围常规为 0—360 度。

增量型旋转编码器轴的每圈转动，增量型编码器提供一定数量的脉冲。

周期性的测量或者单位时间内的脉冲计数可以用来测量移动的速度。

如果在一个参考点后面脉冲数被累加，计算值就代表了转动角度或行程的参数。

双通道编码器输出脉冲之间相差为90º。

能使接收脉冲的电子设备接收轴的旋转感应信号，因此可用来实现双向的定位控制；另外，三通道增量型旋转编码器每一圈产生一个称之为零位信号的脉冲。

增量型绝对值旋转编码器绝对值编码器为每一个轴的位置提供一个独一无二的编码数字值。

特别是在定位控制应用中，绝对值编码器减轻了电子接收设备的计算任务，从而省去了复杂的和昂贵的输入装置：而且，当机器合上电源或电源故障后再接通电源，不需要回到位置参考点，就可利用当前的位置值。

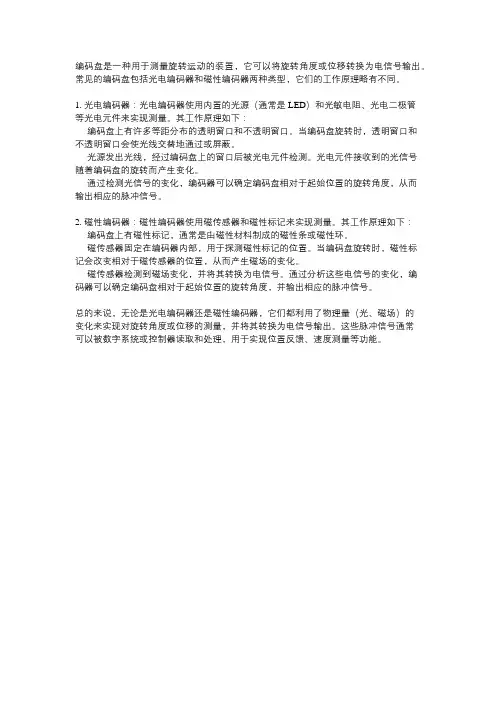

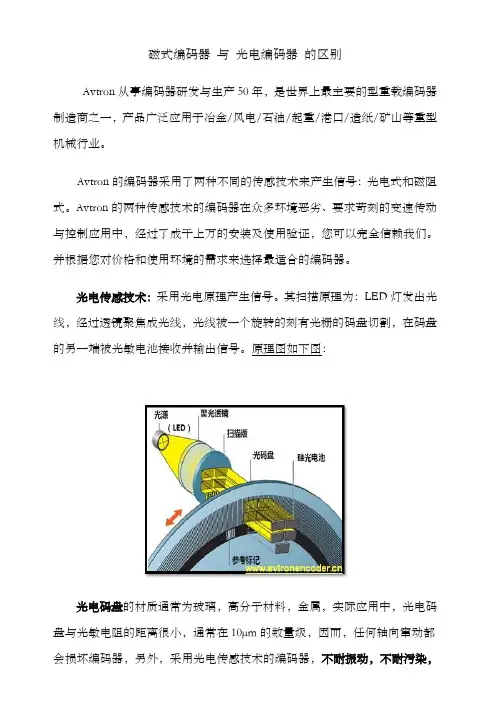

编码盘是一种用于测量旋转运动的装置，它可以将旋转角度或位移转换为电信号输出。

常见的编码盘包括光电编码器和磁性编码器两种类型，它们的工作原理略有不同。

1. 光电编码器：光电编码器使用内置的光源（通常是LED）和光敏电阻、光电二极管
等光电元件来实现测量。

其工作原理如下：
- 编码盘上有许多等距分布的透明窗口和不透明窗口。

当编码盘旋转时，透明窗口和
不透明窗口会使光线交替地通过或屏蔽。

- 光源发出光线，经过编码盘上的窗口后被光电元件检测。

光电元件接收到的光信号
随着编码盘的旋转而产生变化。

- 通过检测光信号的变化，编码器可以确定编码盘相对于起始位置的旋转角度，从而
输出相应的脉冲信号。

2. 磁性编码器：磁性编码器使用磁传感器和磁性标记来实现测量。

其工作原理如下：
- 编码盘上有磁性标记，通常是由磁性材料制成的磁性条或磁性环。

- 磁传感器固定在编码器内部，用于探测磁性标记的位置。

当编码盘旋转时，磁性标
记会改变相对于磁传感器的位置，从而产生磁场的变化。

- 磁传感器检测到磁场变化，并将其转换为电信号。

通过分析这些电信号的变化，编
码器可以确定编码盘相对于起始位置的旋转角度，并输出相应的脉冲信号。

总的来说，无论是光电编码器还是磁性编码器，它们都利用了物理量（光、磁场）的
变化来实现对旋转角度或位移的测量，并将其转换为电信号输出。

这些脉冲信号通常
可以被数字系统或控制器读取和处理，用于实现位置反馈、速度测量等功能。

伺服电机编码器的类型-回复什么是伺服电机编码器？伺服电机编码器是一种用于测量和控制电机转动位置和速度的装置。

它通常通过与电机轴相连，并通过反馈信号向控制器提供准确的位置和速度信息。

伺服电机编码器在许多自动化应用中被广泛使用，包括机床、机器人、自动化生产线等。

伺服电机编码器的类型在实际应用中，有几种常见的伺服电机编码器类型。

这些类型的选择取决于应用的要求和性能需求。

以下是几种常见的伺服电机编码器类型。

1. 光电式编码器（Optical Encoders）：光电式编码器是一种使用光学原理进行测量和控制的编码器。

它通常由发光二极管（LED）和光敏元件（光电二极管或光电二极管阵列）组成。

光电式编码器通过测量光照变化来确定电机的位置和速度。

这种类型的编码器具有较高的分辨率和精度。

2. 磁性编码器（Magnetic Encoders）：磁性编码器使用磁性传感器来测量和控制电机的位置和速度。

它通常由磁性标记（如磁铁或磁敏元件）和磁传感器组成。

磁性编码器可以抵抗环境中的尘埃、油脂等干扰，具有较好的抗干扰性能和耐用性。

3. 光栅式编码器（Incremental Encoders）：光栅式编码器是一种测量和控制电机位置和速度的高精度编码器。

它通常由光源、光栅条和光敏元件组成。

光束通过光栅条产生光栅条码样式，并通过光敏元件接收和解码光栅条码信号。

光栅式编码器具有非常高的分辨率和精度，适用于需要高精度控制的应用。

4. 绝对式编码器（Absolute Encoders）：绝对式编码器是一种能够提供电机位置绝对值的编码器。

它通常使用不同的编码位来表示不同的位置，可以在电机重新启动后恢复到之前的位置。

绝对式编码器适用于需要准确控制和定位的应用。

伺服电机编码器的选择选择适合的伺服电机编码器类型需要考虑以下几个关键因素：1. 精度要求：不同的应用对测量精度的要求不同。

对于需要高精度控制的应用，如机床加工等，应选择具有更高分辨率和精度的编码器。

编码器工作原理引言概述：编码器是一种用于将运动转换为数字信号的设备，常用于测量旋转角度或线性位移。

它在许多领域中都有广泛的应用，如机械制造、自动化控制、机器人技术等。

本文将介绍编码器的工作原理及其应用。

一、编码器的类型1.1 光学编码器：利用光学传感器来检测运动物体的位置，常见的有绝对光学编码器和增量光学编码器。

1.2 磁性编码器：利用磁性传感器来检测运动物体的位置，常见的有绝对磁性编码器和增量磁性编码器。

1.3 其他类型：还有许多其他类型的编码器，如电容编码器、霍尔编码器等。

二、编码器的工作原理2.1 光学编码器工作原理：光学编码器通过光栅盘和光电传感器来实现位置的检测，光栅盘上的光栅条通过光电传感器产生信号，经过处理后得到位置信息。

2.2 磁性编码器工作原理：磁性编码器通过磁性条纹和磁性传感器来实现位置的检测，磁性条纹上的磁性信息被磁性传感器检测并转换为位置信息。

2.3 编码器信号处理：编码器输出的信号经过信号处理电路进行处理，包括滤波、放大、数字化等步骤，最终得到准确的位置信息。

三、编码器的应用领域3.1 机械制造：编码器常用于数控机床、机器人等设备中，用于准确测量位置和速度，实现精密加工。

3.2 自动化控制：编码器在自动化控制系统中起到重要作用，用于反馈位置信息，实现闭环控制。

3.3 机器人技术：编码器是机器人关节的重要组成部分，用于控制机器人的姿态和位置，实现精准运动。

四、编码器的优势4.1 高精度：编码器能够实现高精度的位置测量，满足各种应用领域的需求。

4.2 高稳定性：编码器具有良好的稳定性和可靠性，能够长时间稳定工作。

4.3 高速度：编码器能够快速响应运动信号，实现高速运动控制。

五、编码器的发展趋势5.1 高分辨率：随着技术的不断进步，编码器的分辨率将不断提高，实现更加精密的位置测量。

5.2 多功能性：未来的编码器将具有更多的功能，如温度补偿、自动校准等功能。

5.3 集成化：编码器将越来越趋向于集成化设计，减小体积、提高性能。
