旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种常见的传感器，用于测量物理量的变化并将其转换为数字信号。
旋转编码器是一种特殊的编码器，用于测量旋转运动的角度和方向。
工作原理：旋转编码器通常由两个主要部分组成：旋转部分和固定部分。
旋转部分固定在旋转轴上，而固定部分安装在静止的位置上。
旋转部分包括一个光源和一个光电传感器（通常是光电二极管）。
光源照射到旋转部分的表面上，而光电传感器则用于检测光线的变化。
固定部分包括一个光学编码盘，编码盘上有一系列的透明和不透明的条纹。
这些条纹会阻挡或透过光线，从而在光电传感器上产生一个周期性的光信号。
当旋转部分随着旋转轴的转动而旋转时，光线通过编码盘上的条纹，使得光电传感器接收到交替的光信号。
根据光信号的变化，编码器可以确定旋转部分的角度和方向。
编码器的输出信号通常是一系列的脉冲，每个脉冲对应于旋转部分的微小移动。
通过计算输出信号的脉冲数，可以确定旋转部分的角度。
编码器的分辨率是指每个旋转周期内的脉冲数。
分辨率越高，编码器对旋转运动的测量精度越高。
应用：旋转编码器广泛应用于各种领域，例如机械工程、自动化控制、机器人技术等。
它们常被用于测量电机的转速、位置和方向，以及控制系统中的位置反馈。
例如，在机器人技术中，旋转编码器可以用于测量关节角度，从而实现精确的运动控制。
在自动化控制系统中，编码器可以提供位置反馈信号，使得系统能够准确地控制运动位置。
总结：旋转编码器是一种常见的传感器，用于测量旋转运动的角度和方向。
它由旋转部分和固定部分组成，通过光电传感器和光学编码盘的交互作用，将旋转运动转换为数字信号。
旋转编码器在各种领域中有着广泛的应用，为机械工程、自动化控制和机器人技术等提供了重要的测量和控制手段。

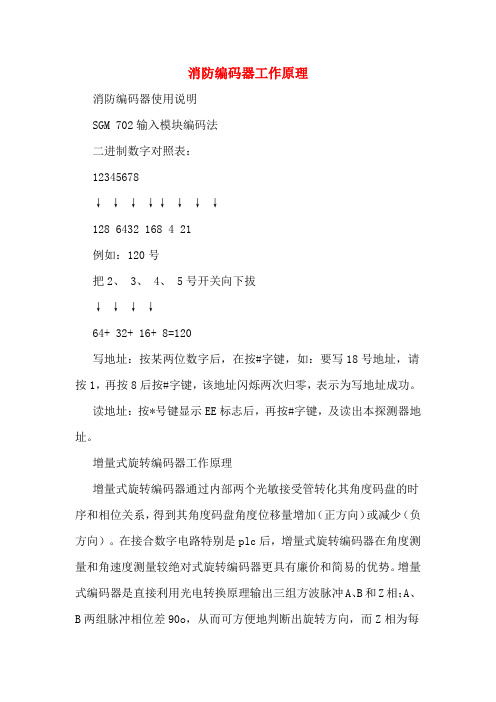

消防编码器工作原理
消防编码器工作原理消防编码器使用说明SGM 702输入模块编码法二进制数字对照表：12345678↓↓↓↓↓↓↓↓128 6432 168 4 21例如：120号把2、 3、 4、 5号开关向下拔↓↓↓↓64+ 32+ 16+ 8=120写地址：按某两位数字后，在按#字键，如：要写18号地址，请按1，再按8后按#字键，该地址闪烁两次归零，表示为写地址成功。
读地址：按*号键显示EE标志后，再按#字键，及读出本探测器地址。
增量式旋转编码器工作原理增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。
在接合数字电路特别是plc后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。
增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
增量式旋转编码器的内部工作原理（附图）增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
A,B两点对应两个光敏接受管，A,B两点间距为 S2 ,角度码盘的光栅间距分别为S0和S1。
当角度码盘以某个速度匀速转动时，那么可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理角度码盘以其他的速度匀速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。
如果角度码盘做变速运动，把它看成为多个运动周期（在下面定义）的组合，那么每个运动周期中输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。
《旋转编码器培训》PPT课件
旋转编码器
一、产品定义 二、工作原理 三、系统方框图 四、产品分类 五、信号输出方式 六、产品选型 七、产品选型注意事项 八、适用范围 九、同类产品市场分化 十﹑专业术语解读
一﹑产品定义
定义：旋转编码器是一种采用光电或磁电方法将轴的机械 转角转换成数字或模拟电信号输出的传感器件。
按照信号读出方式编码器可以分为接触式和非接触式两种 ①接触式采用电刷输出，电刷接触导电区或绝缘区来表示 代码的状态是“１”还是“０”。 ②非接触式的接收敏感元件是光敏元件或磁敏元件，采用 光敏元件时以透光区和不透光区来表示代码的状态是“１” 还是“０”。
十、专业术语解读（1）
●分解能（Resolution)： 分解能表示旋转编码器的主轴旋转一周，读出位置数据的 最大等分数。分解能也叫检测精度，分辨率等。分解能是 编码器最重要的参数。
3 .根据工作方式分为：
●旋转型rotary ●直线型linear
四﹑产品分类（2）ቤተ መጻሕፍቲ ባይዱ
（增量型与绝对值型区别）
1、增量型编码器 编码器轴每转过一个单位，编码器就输出一个脉冲，故称之为 增量式，英文叫做Increamental。
优点： 原理构造简单，机械平均寿命在几万小时以上，抗干扰 能力强，可靠性高，适合于长距离传输
三﹑系统方框图（1）
光电或 磁电转换
比较器或 编码器
输出电路
三﹑系统方框图（2）
码盘
V
Z
光 源
B
A
运 放
输出电路
四﹑产品分类（1）
1 .根据检测原理分为：
●光电式optical ●磁电式magnetic ●电容式capacitance
2.根据其刻度方法及信号输出形式分为：
一、产品定义 二、工作原理 三、系统方框图 四、产品分类 五、信号输出方式 六、产品选型 七、产品选型注意事项 八、适用范围 九、同类产品市场分化 十﹑专业术语解读
一﹑产品定义
定义：旋转编码器是一种采用光电或磁电方法将轴的机械 转角转换成数字或模拟电信号输出的传感器件。
按照信号读出方式编码器可以分为接触式和非接触式两种 ①接触式采用电刷输出，电刷接触导电区或绝缘区来表示 代码的状态是“１”还是“０”。 ②非接触式的接收敏感元件是光敏元件或磁敏元件，采用 光敏元件时以透光区和不透光区来表示代码的状态是“１” 还是“０”。
十、专业术语解读（1）
●分解能（Resolution)： 分解能表示旋转编码器的主轴旋转一周，读出位置数据的 最大等分数。分解能也叫检测精度，分辨率等。分解能是 编码器最重要的参数。
3 .根据工作方式分为：
●旋转型rotary ●直线型linear
四﹑产品分类（2）ቤተ መጻሕፍቲ ባይዱ
（增量型与绝对值型区别）
1、增量型编码器 编码器轴每转过一个单位，编码器就输出一个脉冲，故称之为 增量式，英文叫做Increamental。
优点： 原理构造简单，机械平均寿命在几万小时以上，抗干扰 能力强，可靠性高，适合于长距离传输
三﹑系统方框图（1）
光电或 磁电转换
比较器或 编码器
输出电路
三﹑系统方框图（2）
码盘
V
Z
光 源
B
A
运 放
输出电路
四﹑产品分类（1）
1 .根据检测原理分为：
●光电式optical ●磁电式magnetic ●电容式capacitance
2.根据其刻度方法及信号输出形式分为：
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器引言概述：旋转编码器是一种常用的传感器，用于测量物体的旋转角度和位置。
它通过将旋转运动转化为电信号来实现测量，并在许多领域中得到广泛应用。
本文将详细介绍旋转编码器的工作原理，包括编码器的基本原理、编码器的类型、编码器的工作方式以及编码器的应用领域。
一、编码器的基本原理1.1 光电编码器光电编码器是一种常见的编码器类型，它利用光电传感器和光栅盘来测量旋转运动。
光栅盘上有许多等距的透明和不透明条纹，当光电传感器接收到透明和不透明条纹时，会产生相应的电信号。
通过计算电信号的脉冲数，可以确定旋转角度和位置。
1.2 磁性编码器磁性编码器是另一种常用的编码器类型，它利用磁性传感器和磁性标记来测量旋转运动。
磁性标记通常是在旋转轴上安装的磁性材料，当磁性传感器接近磁性标记时，会产生相应的电信号。
通过检测电信号的变化，可以确定旋转角度和位置。
1.3 其他编码器类型除了光电编码器和磁性编码器，还有许多其他类型的编码器，如电容编码器、压电编码器等。
这些编码器利用不同的原理来实现旋转角度和位置的测量，适合于不同的应用场景。
二、编码器的工作方式2.1 绝对编码器绝对编码器可以直接测量物体的旋转角度和位置，无需参考点。
它们通常具有多个输出通道，每一个通道对应一种旋转角度或者位置。
通过读取每一个通道的状态，可以准确确定物体的旋转位置。
2.2 增量编码器增量编码器只能测量物体的相对旋转角度和位置，需要参考点进行校准。
它们通常具有两个输出通道，一个用于测量旋转方向，另一个用于测量旋转量。
通过读取这两个通道的状态，可以确定物体的相对旋转角度和位置。
2.3 绝对增量编码器绝对增量编码器结合了绝对编码器和增量编码器的优点。
它们能够直接测量物体的旋转角度和位置，并且具有增量编码器的相对测量功能。
这种编码器通常具有多个输出通道，既可以直接读取绝对位置，又可以读取相对旋转量。
三、编码器的应用领域3.1 机械工程旋转编码器在机械工程中广泛应用，用于测量机械设备的旋转角度和位置，如机床、机器人等。
旋转编码器(音量旋钮)原理、AD接键原理..培训课件
以下为编码器顺时针和逆时针旋转输出的波形图：
4.编码器在使用时需注意的事项 （1）选用编码器时要注意以下几点： 编码器的空间大小、柄长、切槽深度、总高度、封装类型等 （2）增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从 6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。
AD按键，MCU通过先采集好AD数据，并对采集到的 每一个电压赋予其功能，然后存储在程序当中，MCU 通过不断的扫描，一识别到AD数据，通过与保存的数 据做对比，就能轻易的识别出被按下的按键。
MCU有时在识别按键会出现两个按键的功能一样，但两 个按键的电压不一样，出现这种情况，大多是因为这两个按 键的电压相差的太近了造成的，比如方控，MCU可通过选择 不同的上拉或更改其电压的采集范围来避免此问题。我们目 前使用的3.3V的MCU一般是识别某个电压的+/-150mv范围内 为有效，5V的MCU则是在+/-200mv以内，针对没有可选上拉 的AD电路，我们在设计AD按键时，3.3V的MCU每个按键之 间的电压必须大或等于300mv，5V的MCU每个按键之间的电 压需大或等于400mv，否则可能会造成串键的现象。
3.软件处理的逻辑通过编码器输出波形图可知每个运动周期 的时序
顺时针运动 逆时针运动
AB
AB
11
11
01
10
00
00
10
01
（1）MCU通过判断A,B输出的两个状态，就可以轻易的得出角度码盘的运动 方向。
（2）当编码器按下时，编码器上的KEY脚为低电平（常态为高电平）， MCU判断其管脚被拉低来做出它相应的动作。 （3）我司大屏机的编码器硬件上A、B两端口是接在一起，分别串了10K和 20K电阻，MCU通过识别其不同的电压值变化还判断编码器旋转的方向。
旋转编码器工作原理
旋转编码器工作原理增量式旋转编码器工作原理增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。
在接合数字电路特别是单片机后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。
下面对增量式旋转编码器的内部工作原理（附图）A,B两点对应两个光敏接受管，A,B两点间距为 S2 ,角度码盘的光栅间距分别为S0和S1。
当角度码盘以某个速度匀速转动时，那么可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理角度码盘以其他的速度匀速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。
如果角度码盘做变速运动，把它看成为多个运动周期（在下面定义）的组合，那么每个运动周期中输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。
通过输出波形图可知每个运动周期的时序为A B1 1 0 10 01 0 A B1 1 1 0 0 0 0 1我们把当前的A,B输出值保存起来，与下一个A,B输出值做比较，就可以轻易的得出角度码盘的运动方向，如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，除以所消毫的时间，就得到此次角度码盘运动位移角速度。
S0等于S1时，且S2等于S0的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。
旋转编码器只有增量型和绝对值型两种吗?这两种旋转编码器如何区分?工作原理有何不同?只有增量型和绝对型增量型只是测角位移(间接为角速度)增量,以前一时刻为基点.而绝对型测从开始工作后角位移量.增量型测小角度准,大角度有累积误差绝对型测小角度相对不准,但大角度无累积误差旋转编码器是用来测量转速的装置。
旋转编码器工作方式图解
旋转编码器旋转编码器是由光栅盘（又叫分度码盘）和光电检测装置（又叫接收器）组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光栅盘与电机同轴，电机旋转时，光栅盘与电机同速旋转，发光二极管垂直照射光栅盘，把光栅盘图像投射到由光敏元件构成的光电检测装置（接收器）上，光栅盘转动所产生的光变化经转换后以相应的脉冲信号的变化输出。
编码器码盘的材料有玻璃、金属、塑料等。
玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高。
金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性也比玻璃的差一个数量级。
塑料码盘成本低廉，但精度、热稳定性、寿命均要差一些。
编码器以信号原理来分，有增量式编码器（SPC）和绝对式编码器（APC），顾名思义，绝对式编码器可以记录编码器在一个绝对坐标系上的位置，而增量式编码器可以输出编码器从预定义的起始位置发生的增量变化。
增量式编码器需要使用额外的电子设备（通常是PLC、计数器或变频器）以进行脉冲计数，并将脉冲数据转换为速度或运动数据，而绝对式编码器可产生能够识别绝对位置的数字信号。
综上所述，增量式编码器通常更适用于低性能的简单应用，而绝对式编码器则是更为复杂的关键应用的最佳选择--这些应用具有更高的速度和位置控制要求。
输出类型取决于具体应用。
一：增量式旋转编码器工作原理增量式旋转编码器通过两个光敏接收管来转化角度码盘的时序和相位关系，得到角度码盘角度位移量的增加（正方向）或减少（负方向）。
增量式旋转编码器的工作原理如下图所示。
图中A、B两点的间距为S2，分别对应两个光敏接收管，角度码盘的光栅间距分别为S0和S1。
当角度码盘匀速转动时，可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理，当角度码盘变速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。
通过输出波形图可知每个运动周期的时序为：我们把当前的A、B输出值保存起来，与下一个到来的A、B输出值做比较，就可以得出角度码盘转动的方向，如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，再除以所用的时间，就得到此次角度码盘运动的角速度。

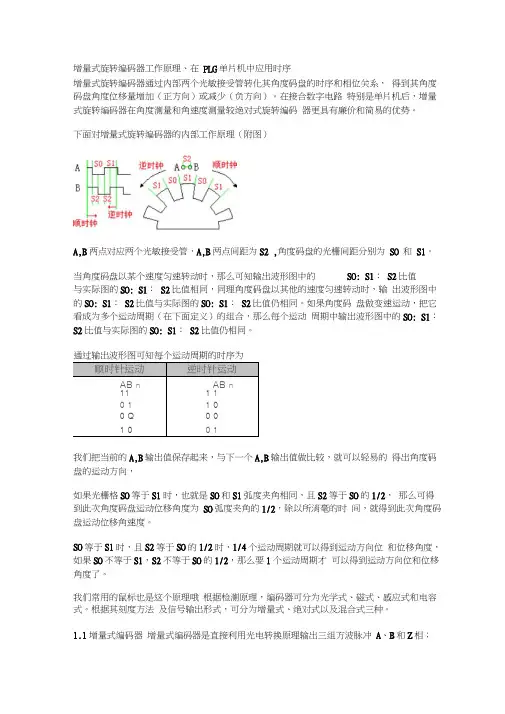

增量式旋转编码器工作原理和时序图
增量式旋转编码器工作原理、在PLG单片机中应用时序增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。
在接合数字电路特别是单片机后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。
下面对增量式旋转编码器的内部工作原理（附图）A,B两点对应两个光敏接受管，A,B两点间距为S2 ,角度码盘的光栅间距分别为SO 和S1。
当角度码盘以某个速度匀速转动时，那么可知输出波形图中的SO: S1：S2比值与实际图的SO: S1：S2比值相同，同理角度码盘以其他的速度匀速转动时，输出波形图中的SO: S1：S2比值与实际图的SO: S1：S2比值仍相同。
如果角度码盘做变速运动，把它看成为多个运动周期（在下面定义）的组合，那么每个运动周期中输出波形图中的SO: S1：S2比值与实际图的SO: S1：S2比值仍相同。
通过输出波形图可知每个运动周期的时序为我们把当前的A,B输出值保存起来，与下一个A,B输出值做比较，就可以轻易的得出角度码盘的运动方向，如果光栅格SO等于S1时，也就是SO和S1弧度夹角相同，且S2等于SO的1/2，那么可得到此次角度码盘运动位移角度为SO弧度夹角的1/2，除以所消毫的时间，就得到此次角度码盘运动位移角速度。
SO等于S1时，且S2等于SO的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果SO不等于S1，S2不等于SO的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。
我们常用的鼠标也是这个原理哦根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
1.1增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o,从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
3.3.2旋转编码器解析
一是和伺服电动机同轴联接在一起(称为内装式编码器)，伺服电动机再和滚珠丝杠连接 ，编码器在进给转动链的前端，如图3-10a所示；二是编码器连接在滚珠丝杠末端 (称为外装式编码器)，如图3-10b所示。由于后者包含的进给转动链误差比前者多， 因此，在半闭环伺服系统中，后者的位置控制精度比前者高。
图3-10 编码器的安装方式 a)内装式 b)外装式 1-伺服电动机 2-编码器 由于增量式光电编码器每转过一个分辨角就发出一个脉冲信号，因此，根据脉冲的数量、 传动比及滚珠丝杠螺距即可得出移动部件的直线位移量。如某带光电编码器的 伺服电动机与滚珠丝杠直 联(传动比1：1)，光电编码器1024脉冲／r，丝杠螺距8mm，
由倍频前的0.004mm提高到0.001mm。 此外，在光电码盘的里圈里还有一条透光条纹C，用以每转产生一个脉冲， 该脉冲信号又 称一转信号或零标志脉冲，作为测量基准。 同样，该脉冲也以差动形式C、Ć输出。
2．绝对式旋转编码器
绝对式旋转编码器可直接将被测角用数字代码表示出来，且每一个角度位置均有对应的
相对变化，若电刷接触的是导电区域，则经电刷、码盘、电阻和电源形成回路，该回路
中的电阻上有电流流过，为“1”，反之，若电刷接触的是绝缘区域，则不能形成回路，
电阻上无电流流过，为“0”。由此可根据电刷的位置得到由“1”、“0”组成的4位二进制码 通过图3-8b可看出电刷位置与输出代码的对应关系。码道的圈数就是二进制的位数，且 高位在内，低位在外。由此可以推断出，若是n位二进制码盘，就有n圈码道，且圆周均 分2n等分，即共有2n个数据来分别表示其不同位置，所能分辨的角度为：
在数控系统伺服中断时间内计脉冲数 1024脉冲，则在该时间段里，工作台移动的距离
为1／1024r／脉冲ⅹ8mm／rⅹl024脉冲＝8mm。
图3-10 编码器的安装方式 a)内装式 b)外装式 1-伺服电动机 2-编码器 由于增量式光电编码器每转过一个分辨角就发出一个脉冲信号，因此，根据脉冲的数量、 传动比及滚珠丝杠螺距即可得出移动部件的直线位移量。如某带光电编码器的 伺服电动机与滚珠丝杠直 联(传动比1：1)，光电编码器1024脉冲／r，丝杠螺距8mm，
由倍频前的0.004mm提高到0.001mm。 此外，在光电码盘的里圈里还有一条透光条纹C，用以每转产生一个脉冲， 该脉冲信号又 称一转信号或零标志脉冲，作为测量基准。 同样，该脉冲也以差动形式C、Ć输出。
2．绝对式旋转编码器
绝对式旋转编码器可直接将被测角用数字代码表示出来，且每一个角度位置均有对应的
相对变化，若电刷接触的是导电区域，则经电刷、码盘、电阻和电源形成回路，该回路
中的电阻上有电流流过，为“1”，反之，若电刷接触的是绝缘区域，则不能形成回路，
电阻上无电流流过，为“0”。由此可根据电刷的位置得到由“1”、“0”组成的4位二进制码 通过图3-8b可看出电刷位置与输出代码的对应关系。码道的圈数就是二进制的位数，且 高位在内，低位在外。由此可以推断出，若是n位二进制码盘，就有n圈码道，且圆周均 分2n等分，即共有2n个数据来分别表示其不同位置，所能分辨的角度为：
在数控系统伺服中断时间内计脉冲数 1024脉冲，则在该时间段里，工作台移动的距离
为1／1024r／脉冲ⅹ8mm／rⅹl024脉冲＝8mm。
《编码器的原理》PPT课件
整理ppt
21
十进制与格雷码的参照
整理ppt
22
绝对值编码器的输出形式
▪ 1 并行输出模式
多少位（码道）绝对值编码器就有多少根 信号电缆，每根电缆代表一位数据，以电缆 输出电平的高低代表1或0，物理器件与增量 值编码器相似 ，有集电极开路PNP,NPN型, 差分驱动,推挽式，差分高电平有效或低电平 有效来针对PNP或NPN的物理器件格式 ,并 行输出一般已格雷码形式输出,又称格雷码编 码器
Connect the shield to the PG fitting of the encoder 编码器用屏蔽的PG接口连接
整理ppt
38
旋转编码器内部构造图
整理ppt
39
谢谢!
整理ppt
40
整理ppt
16
增量式编码器特点
▪ 编码器每转动一个预先设定的角度将输出 一个脉冲信号，通过统计脉冲信号的数量 来计算旋转的角度，因此编码器输出的位 置数据是相对的
▪ 由于采用固定脉冲信号，因此旋转角度的 起始位可以任意设定
▪ 由于采用相对编码，因此掉电后旋转角度 数据会丢失需要重新复位
整理ppt
17
8
增量式编码器的输出示意图
整理ppt
9
增量式编码器的连接原理
1 单相连接
用与单方向计数,单向测速
2 A B两相连接,用于正反向计数，用于判断正反方
3
向和测速
3 A B C 三相连接用于带参考位修正的判断测速
4 A -A B -B C -C连接，由于带有对称的负信
5
号连接电流对电缆的磁场贡献为零，衰减最小，
整理ppt
23
绝对值编码器的输出形式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转编码器
旋转编码器是由光栅盘（又叫分度码盘）和光电检测装置（又叫接收器）组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光栅盘与电机同轴，电机旋转时，光栅盘与电机同速旋转，发光二极管垂直照射光栅盘，把光栅盘图像投射到由光敏元件构成的光电检测装置（接收器）上，光栅盘转动所产生的光变化经转换后以相应的脉冲信号的变化输出。
编码器码盘的材料有玻璃、金属、塑料等。
玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高。
金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性也比玻璃的差一个数量级。
塑料码盘成本低廉，但精度、热稳定性、寿命均要差一些。
编码器以信号原理来分，有增量式编码器（SPC）和绝对式编码器（APC），顾名思义，绝对式编码器可以记录编码器在一个绝对坐标系上的位置，而增量式编码器可以输出编码器从预定义的起始位置发生的增量变化。
增量式编码器需要使用额外的电子设备（通常是PLC、计数器或变频器）以进行脉冲计数，并将脉冲数据转换为速度或运动数据，而绝对式编码器可产生能够识别绝对位置的数字信号。
综上所述，增量式编码器通常更适用于低性能的简单应用，而绝对式编码器则是更为复杂的关键应用的最佳选择--这些应用具有更高的速度和位置控制要求。
输出类型取决于具体应用。
一：增量式旋转编码器工作原理
增量式旋转编码器通过两个光敏接收管来转化角度码盘的时序和相位关系，得到角度码盘角度位移量的增加（正方向）或减少（负方向）。
增量式旋转编码器的工作原理如下图所示。
图中A、B两点的间距为S2，分别对应两个光敏接收管，角度码盘的光栅间距分别为S0和S1。
当角度码盘匀速转动时，可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理，当角度码盘变速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。
通过输出波形图可知每个运动周期的时序为：
我们把当前的A、B输出值保存起来，与下一个到来的A、B输出值做比较，就可以得出角度码盘转动的方向，
如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，再除以所用的时间，就得到此次角度码盘运动的角速度。
S0等于S1时，且S2等于S0的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。
我们常用的鼠标的滚轮也是这个原理。
实际使用的增量式编码器输出三组方波脉冲A、B和Z（有的叫C相）相。
A、B两组脉冲相位差90º，可以判断出旋转方向和旋转速度。
而Z相脉冲又叫做零位脉冲（有时也叫索引脉冲），为每转一周输出一个脉冲，Z相脉冲代表零位参考位，通过零位脉冲，可获得编码器的零位参考位，专门用于基准点定位，如下图所示。
增量式编码器转轴旋转时，有相应的脉冲输出，其计数起点可以任意设定，可实现多圈无限累加和测量。
编码器轴转动一圈会输出固定的脉冲数，脉冲数由编码器码盘上面的光栅的线数所决定，编码器以每旋转360度提供多少通或暗的刻线称为分辨率，也称解析分度、或称作多少线，一般在每转5~10000线，当需要提高分辩率时，可利用 90 度相位差的 A、B 两路信号进行倍频或者更换高分辩率编码器。
增量型编码器精度取决于机械和电气的因素，这些因素有：光栅分度误差、光盘偏心、轴承偏心、电子读数装置引入的误差以及光学部分的不精确性，误差存在于任何编码器中。
编码器的信号输出有正弦波（电流或电压）、方波（TTL、HTL）等多种形式。
并且都可以用差分驱动方式，含有对称的A+/A-、B+/B-、Z+/Z-三相信号，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，信号稳定衰减最小，抗干扰最佳，可传输较远的距离，例如：对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。
对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。
用正弦或余弦信号分的增量编码器输出信号如下图所示：
用TTL 与 HTL 信号的增量编码器输出信号如下图所示：
罗克韦尔的MPL系列伺服电机编码器输出采用的是德国Sick STEGMANN的Hiperface协议，例如：AB MPL-B640F-MJ24AA伺服电机的编码器是Sick的SRM50-HFA0-K01增量式编码器，信号输出采用正弦波形式（SIN+/SIN-、COS+/COS-），而Z相变为Hiper数据通道（DATA+/DATA-）
编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
单相联接，用于单方向计数，单方向测速。
A、B两相联接，用于计数和测速、判断正反向。
A、B、Z三相联接，用于带参考位修正的位置测量。
增量式编码器的优点是构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是大角度有累积误差，并且无法输出轴的绝对位置信息，比如断电后发生了人为转动，再上电后就无法得到它的绝对位置信息，因为它不会跟踪任何由编码器输出的增量变化，所以开机后要进行找零或参考位，必须进行返回初始位置操作。
二：绝对式旋转编码器工作原理
绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16 线……编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。
其分辨率是由二进制的位数来决定的，也就是说精度取决于位数（n-1）。
与增量式编码器不同，绝对式编码器不会输出脉冲，而是输出数字信号以指示编码器位置，并以此位置作为绝对坐标系中的静态参照点，因为由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，电源切除后位置信息也不会丢失，什么时候需要知道位置就什么时候去读取它的位置，重新启动后系统可立即恢复运动，无需返回初始位置。
消除了累计误差。
单圈绝对值编码器：以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。
如果要测量旋转超过360度范围，就要用到多圈绝对值编码器
多圈绝对值编码器：运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。
多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多，这样在安装时不用费劲找零点，将某一中间位置作为起始点就可以了，从而大大简化了安装调试的难度。
三：应用中问题分析及改进措施
（一）应用中问题分析
1．发射装置或接受装置因机械震动等原因而引起的移位或偏移，导致接收装置不能可靠的接收到光信号，而不能产生电信号。
例如；光电编码器直接用螺栓固定在电机外壳上，光电编码器的轴通过较硬的弹簧片和电机转轴相连接，因电机所带负载是冲击性负载，会引起电机转轴和外壳的振动。
这样的振动速度会损坏光电编码器的内部功能，造成误发脉冲，从而导致控制系统不稳定或误动作。
2．光电检测装置安装在生产现场，受生产现场环境因素影响。
如安装部位温度高、湿度大，导致光电检测装置内部的电子元件特性改变或损坏。
例如光电检测装置安装的位置过于靠近高温物体而导致光电检测装置误发出信号或损坏，而引发生产或人身事故。
3．生产现场的各种电磁干扰源对光电检测装置产生的干扰，导致光电检测装置输出波形发生畸变失真，使系统误动或引发生产事故。
例如；光电检测装置安装在生产设备本体，其信号经电缆传输至控制系统的距离一般在20m～100m，传输电缆虽然一般都选用多芯屏蔽电缆，但由于电缆的导线电阻及线间电容的影响再加上和其他电缆同在一起敷设，极易受到各种电磁干扰的影响，因此引起波形失真，从而使反馈到调速系统的信号与实际值的偏差，而导致系统精度下降。
（二）改进措施
1．改变光电编码器的安装方式。
在电机的基础上制作一固定支架来独立安装光电编码器，光电编码器轴与电动机轴中心必须处于同一水平高度，两轴采用软橡胶或尼龙软管相连接，以减轻电动机冲击负载对光电编码器的机械冲击。
2．合理选择光电检测装置输出信号传输介质，采用双绞屏蔽电缆取代普通屏蔽电缆。
双绞屏蔽电缆具有两个重要的技术特性，一是对电缆受到的电磁干扰具有较强的防护能力，因为空间电磁场在线上产生的干扰电流可以互相抵消。
另一个技术特点是互绞后两线间距很小，两线对干扰线路的距离基本相等，两线对屏蔽网的分布电容也基本相同，这对抑制共模干扰效果更加明显。
