编码器常见问题

编码器常见故障及处理方法编码器是机械驱动系统的重要组成部分，能够检测测量器件的位置和角度变化，并产生出一系列的信号来表示这种变化。

它的故障可能会影响系统的性能，所以对它的维护保养是很重要的。

一、电源故障编码器一般都是由电源驱动的，因此其电源故障是最常见的故障原因之一。

编码器故障的原因可能是电源过载、短路、故障线路等等。

当检测发现有电源故障时，应首先检查编码器是否已经断开连接，并对电源进行排查，以及和计算机中检测部件之间的连接是否正常，进行一些基本的检修。

二、传感器故障传感器有可能受到磁场的影响或者变更的温度引起变形，从而损坏传感器本身。

这种情况下，用户可能无法正常接收到编码器发出的信号。

此时，用户应检查传感器是否变形、开路、短路或损坏。

如果发现有故障，可尝试更换传感器，将新的传感器安装到编码器上，并确保表面的接触是整体的，能够顺利的运行。

三、附件故障编码器都有许多的附件，如外壳、联接线、连接器等，随着使用的时间的增加，附件的寿命也会随之缩短，它们也成为编码器故障的重要原因之一。

如果发现编码器出现故障，可检查一下附件是否有损坏，例如接口、电缆、外壳等，如果发现任何损坏，可尝试更换附件。

编码器除了硬件设备外，还有一些软件程序，它们可能会出现一些操作上的故障。

如果发现编码器正常工作时运行状态提示出错，可以检查一下编码器的软件设置，更改编码器的参数设置，或者重新安装编码器的软件程序来解决故障。

有了上述的故障原因和处理方法，用户在编码器出现故障时就可以比较准确的检测和分析，进而采取正确的处理方法，以减少编码器故障对系统的影响，提高工作效率和使用寿命。

伺服电机编码器故障及维修伺服电机在工业自动化领域中扮演着至关重要的角色。

而电机的编码器是确保电机能够精准控制运动的重要组成部分。

然而，编码器也存在着各种故障可能，对于维修人员来说，了解这些故障的原因和解决方法至关重要。

常见故障1. 电缆连接故障电缆连接是编码器运行的必要前提，如果连接出现问题，很可能会导致编码器无法正常工作。

在检查电缆连接时，需要注意是否有断裂、接头氧化等情况。

2. 编码器本体故障编码器本体故障包括编码器内部元件损坏、电路板故障等情况。

这种故障通常需要更换整个编码器。

3. 编码器参数设置错误编码器的参数设置错误也会导致编码器无法正常运行，此时只需要重新设置编码器参数即可。

4. 供电电源不稳定供电电源不稳定会影响编码器的正常工作，导致出现故障。

检查电源线路，确保稳定的供电是解决问题的关键。

故障维修方法1. 检查电缆连接首先，应该检查编码器的电缆连接情况，确保连接牢固无损坏。

如发现问题，及时更换或修复损坏电缆。

2. 替换编码器若检查电缆连接后仍然无法解决问题，可能需要进行编码器更换。

在更换编码器时，需确保选择适配的型号，并进行正确安装。

3. 重新设置参数如果发现是编码器参数设置错误导致故障，可以通过重新设置编码器参数来解决问题。

参考编码器的使用手册，按照正确的步骤设置参数。

4. 检查供电电源最后，需要检查供电电源是否稳定。

在供电电源不稳定的情况下，可能需要考虑优化电源线路或使用稳压器等设备来确保供电稳定。

总的来说，伺服电机编码器故障是工业自动化中常见的问题，但只要掌握了故障排除和维修的方法，就能够及时有效地解决问题，确保生产运行的稳定性和可靠性。

脉冲编码器的故障分析脉冲编码器是一种用于准确定位和测量旋转或线性位置的传感器。

它们广泛应用于机械加工、制造和运动控制领域。

然而，在使用、安装和维护脉冲编码器的过程中，可能会遇到各种故障问题。

本文将介绍脉冲编码器的故障分析方法，帮助读者更好地识别和解决脉冲编码器的故障问题。

故障现象分类脉冲编码器的故障现象通常可以分为以下几类：1.脉冲缺失或不连续：指编码器输出的脉冲数不符合理论值，出现间断或不完整的情况。

这种故障可能导致控制系统定位误差增大、控制精度不高等问题。

2.脉冲偏移或不准确：指编码器输出的脉冲位置与实际位置不符合，可能会导致控制系统控制位置偏移、速度误差增大等问题。

3.脉冲抖动或波动：指编码器输出的脉冲存在明显的抖动或波动，可能会导致控制系统位置或速度变化不稳定的问题。

4.信号噪音或干扰：指编码器输出的信号存在明显的干扰或噪音，可能会干扰控制系统的正常工作。

5.其他故障：例如接线错误、电器部件损坏等问题。

故障分析方法根据故障现象进行分析首先应该根据编码器出现的故障现象，对故障进行分类。

因为每一种故障的出现可能具有不同的原因，采用不同的方法去解决。

比如出现脉冲不连续的故障现象，可能是因为编码器本身损坏，也可能是因为接线不良，处理方法也会有所不同。

检查编码器电源脉冲编码器的电源是保证其正常工作的重要条件，因此，当出现故障时，首先要检查编码器的电源是否正常。

应检查电源电压是否稳定，电源电缆是否有损坏等问题。

检查接线和信号线接线是造成编码器故障的主要因素之一。

因此，在检查脉冲编码器的故障时，应该优先检查编码器的接线情况。

应该检查连接电缆接头的插头是否牢固、插头和插座之间是否紧密连接、是否存在接线错误等问题。

同时，还要检查信号线是否受到外来电磁干扰。

检查机械部件在检查脉冲编码器的故障时，还应该检查机械部件是否正常。

例如，编码盘或编码轮是否正常、连接机械部件的轴是否有损伤等问题。

检查编码器内部电路如果通过以上方法都无法解决编码器故障，就需要考虑检查编码器内部的电路板。

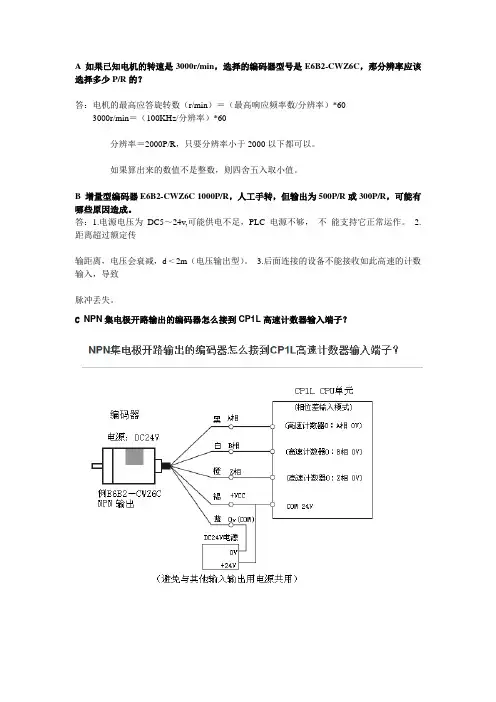

A 如果已知电机的转速是3000r/min，选择的编码器型号是E6B2-CWZ6C，那分辨率应该选择多少P/R的？答：电机的最高应答旋转数（r/min）＝（最高响应频率数/分辨率）*603000r/min＝（100KHz/分辨率）*60分辨率＝2000P/R，只要分辨率小于2000以下都可以。

如果算出来的数值不是整数，则四舍五入取小值。

B 增量型编码器E6B2-CWZ6C 1000P/R，人工手转，但输出为500P/R或300P/R，可能有哪些原因造成。

答：1.电源电压为DC5～24v,可能供电不足，PLC电源不够，不能支持它正常运作。

2.距离超过额定传输距离，电压会衰减，d < 2m（电压输出型）。

3.后面连接的设备不能接收如此高速的计数输入，导致脉冲丢失。

C NPN集电极开路输出的编码器怎么接到CP1L高速计数器输入端子？D 如何判断旋转编码器的好坏?答:①接PLC查看脉冲个数或码值是否正确；②接示波器查看波形；③用万用表电压档测试输出是否正常。

编码器为NPN输出时: 测量电源正极和信号输出线，晶体管置ON时输出电压接近供电电压，晶体管置OFF时输出电压接近0V。

编码器为PNP输出时: 测量电源负极和信号输出线，晶体管置ON时输出电压接近供电电压，晶体管置OFF时输出电压接近0VE 增量型编码器接到计数器上，为何会出现计数误差的情况？答：以下情况可能造成计数误差：①现场环境有抖动；②编码器和电机轴之间有松动，没有固定紧；③旋转速度过快，超出编码器的最高响应频率；④编码器的脉冲输出频率大于计数器输入脉冲最高频率。

F 旋转编码器中最高响应频率和允许最高转速的定义是什么？答：最高响应频率就是编码器电气上最大能响应的频率数，如果在高于这个参数的频率下使用，则编码器内部电路会无法响应，会导致编码器漏脉冲的现象发生，最高响应频率单位为KHz。

允许最高转速就是指编码器的轴机械运动时，所能承受的最高转速，高于这个参数，则编码器的轴可能会损坏。

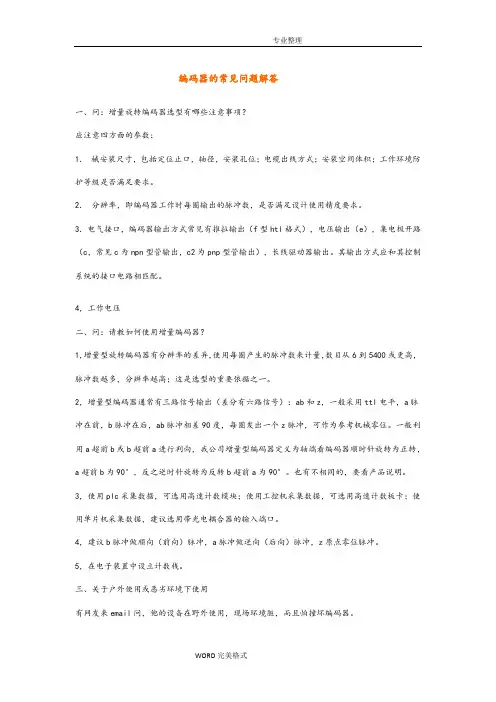

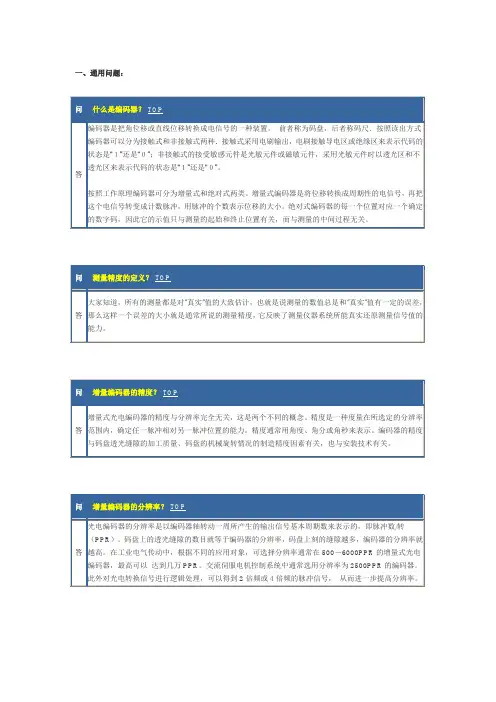

编码器的常见问题解答一、问：增量旋转编码器选型有哪些注意事项？应注意四方面的参数：1．械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。

2．分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。

3．电气接口，编码器输出方式常见有推拉输出（f型htl格式），电压输出（e），集电极开路（c，常见c为npn型管输出，c2为pnp型管输出），长线驱动器输出。

其输出方式应和其控制系统的接口电路相匹配。

4，工作电压二、问：请教如何使用增量编码器？1，增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。

2，增量型编码器通常有三路信号输出（差分有六路信号）：ab和z，一般采用ttl电平，a脉冲在前，b脉冲在后，ab脉冲相差90度，每圈发出一个z脉冲，可作为参考机械零位。

一般利用a超前b或b超前a进行判向，我公司增量型编码器定义为轴端看编码器顺时针旋转为正转，a超前b为90°，反之逆时针旋转为反转b超前a为90°。

也有不相同的，要看产品说明。

3，使用plc采集数据，可选用高速计数模块；使用工控机采集数据，可选用高速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。

4，建议b脉冲做顺向（前向）脉冲，a脉冲做逆向（后向）脉冲，z原点零位脉冲。

5，在电子装置中设立计数栈。

三、关于户外使用或恶劣环境下使用有网友来email问，他的设备在野外使用，现场环境脏，而且怕撞坏编码器。

我公司有铝合金（特殊要求可做不锈钢材质）密封保护外壳，双重轴承重载型编码器，放在户外不怕脏，钢厂、重型设备里都可以用。

不过如果编码器安装部分有空间，我还是建议在编码器外部再加装一防护壳，以加强对其进行保护，必竟编码器属精密元件，一台编码器和一个防护壳的价值比较还是有一定差距的。

编码器常见故障及处理方式1. 概述编码器是一种常用的机电转换设备，通常用于测量和控制旋转运动。

它能将机械旋转运动转化为数字信号，实现对运动位置、速度等的监测和控制。

然而，在使用编码器的过程中，常会遇到一些故障和问题，需要及时解决。

本文将介绍编码器的常见故障及处理方式。

2. 编码器常见故障类型及原因2.1. 编码器失灵编码器失灵可能是由以下原因引起的：•电缆损坏：电缆损坏是导致编码器失灵的常见原因之一。

若出现电缆损坏，导致电缆中断或者接触不良，就会导致编码器信号无法传输。

•电源异常：编码器的电源异常也可能导致编码器失灵，例如电压过高或过低以及电源波动等。

•编码器本身故障：编码器自身的故障，例如光栅板损坏、线路板损坏等也会导致编码器失灵。

•其他原因：编码器还可能出现因工作环境问题、使用不当等原因导致失灵。

2.2. 编码器反转编码器反转是指旋转方向与编码器读数显示方向相反的现象。

下面是引起编码器反转的原因：•安装位置不正确：编码器安装时，应该根据安装要求设置正确的位置和方向。

如果可能悬挂、固定的不牢固或者位置是错误的，就会导致编码器反转。

•电源电压异常：在使用编码器时，如果电源电压变化过大，也可能导致编码器反转。

•编码器损坏：编码器内部部件损坏或损坏严重，也可能出现编码器反转情况。

2.3. 编码器示值不准编码器示值不准是指，编码器内部的测量单位与实际的测量单位不一致的情况。

通常会有以下原因：•编码器与测量对象的不匹配：编码器的类型和安装时的位置与要测量的对象不匹配，也会导致编码器示值不准。

•安装方式不正确：在编码器的配备安装和设置时，如果没有按照要求的标准进行，会导致测量精度不准。

•工作环境问题：在特殊环境（如易受激光或电波干扰的环境）下使用编码器，也会导致示值不准。

3. 处理方式对于编码器常见故障依据具体情况，下面是我们对它们解决方案的概况：3.1. 编码器失灵的处理•检查电源：首先，我们应该检查编码器是否有电，是否在安装电缆、使用电缆过程中有电缆损坏并需要更新连接。

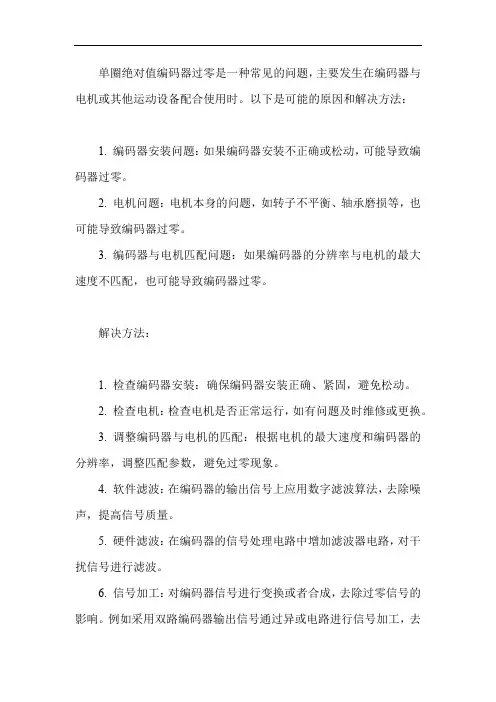

单圈绝对值编码器过零是一种常见的问题，主要发生在编码器与电机或其他运动设备配合使用时。

以下是可能的原因和解决方法：
1. 编码器安装问题：如果编码器安装不正确或松动，可能导致编码器过零。

2. 电机问题：电机本身的问题，如转子不平衡、轴承磨损等，也可能导致编码器过零。

3. 编码器与电机匹配问题：如果编码器的分辨率与电机的最大速度不匹配，也可能导致编码器过零。

解决方法：
1. 检查编码器安装：确保编码器安装正确、紧固，避免松动。

2. 检查电机：检查电机是否正常运行，如有问题及时维修或更换。

3. 调整编码器与电机的匹配：根据电机的最大速度和编码器的分辨率，调整匹配参数，避免过零现象。

4. 软件滤波：在编码器的输出信号上应用数字滤波算法，去除噪声，提高信号质量。

5. 硬件滤波：在编码器的信号处理电路中增加滤波器电路，对干扰信号进行滤波。

6. 信号加工：对编码器信号进行变换或者合成，去除过零信号的影响。

例如采用双路编码器输出信号通过异或电路进行信号加工，去
除过零信号的影响。

以上方法仅供参考，具体解决方法需要根据实际情况进行调整。

如果问题持续存在，建议寻求专业人士的帮助。

编码器的常见故障有哪些？该如何处理？
光电编码器故障主要表现为输出信号出现误码，若能及时、准确的对误码进行诊断，随后采取相应的措施就能避免更大的故障发生，甚至是巨大的经济损失。

上图是光电编码器原理图。

从图中可知，它主要包括轴系、码盘、狭缝、光电接受元件、处理和输出电路。

它是如何计算角度位置信息的？
编码器工作时，码盘跟着主轴转动，而码盘和狭缝的相对位移形成莫尔纹条。

当主轴转动一个码盘光栅的栅距角，莫尔纹条则变化一个周期，随后将光电接受元件产生的信号送入处理电路，最终经过细分计算就能得到编码器工作时的角度位置信息。

编码器的检测方式
其输出端口接LED灯显示排。

当编码器轴按照某个方向旋转时，此时LED灯排是逐个亮起来，通过看它的亮次序和位置就能判断其是否出现误码。

因为它旋转一周的输出位置信息多，我们观察时反应能力有限，看久了眼睛容易疲劳。

所以编码器的旋转速度不能太快，还需要反复看。

编码器发生故障，若有指示灯那就会由绿色变红色，与之相关的通讯模块也会亮红灯，而且会显示Bus off故障代码。

引起故障主要原因有通讯干扰、组态不当等。

出现Bus off故障代码，一般原因有设备错误波特率、电源上升时间过慢、终端电阻不适合、通讯线周围有强电等。

进行处理时，检查联轴和轴对中问题、编码器自身和扫描模块自身及回路电压问题，以及接线、波特率设置、通讯接头、屏蔽线接地等检查。

TTL/HTL/DTL 电平编码器常用问答问：增量旋转编码器选型有哪些注意事项？应注意三方面的参数:1 .械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。

2. 分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。

3 .电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E）, 集电极开路（C,常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。

其输出方式应和其控制系统的接口电路相匹配。

二、问：请教如何使用增量编码器？1，增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。

2，增量型编码器通常有三路信号输出（差分有六路信号）：A,B和Z, —般采用TTL电平，A脉冲在前，B脉冲在后，A,B脉冲相差90度，每圈发出一个Z脉冲，可作为参考机械零位。

一般利用A超前B或B超前A进行判向，我公司增量型编码器定义为轴端看编码器顺时针旋转为正转，A超前B为90°反之逆时针旋转为反转B超前A为90°。

也有不相同的，要看产品说明。

3，使用PLC采集数据，可选用高速计数模块；使用工控机采集数据，可选用高速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。

4，建议B脉冲做顺向（前向）脉冲，A脉冲做逆向（后向）脉冲，Z原点零位脉冲。

5，在电子装置中设立计数栈。

三、关于户外使用或恶劣环境下使用有网友来email问，他的设备在野外使用，现场环境脏，而且怕撞坏编码器。

我公司有铝合金（特殊要求可做不锈钢材质）密封保护外壳，双重轴承重载型编码器，放在户外不怕脏，钢厂、重型设备里都可以用。

不过如果编码器安装部分有空间，我还是建议在编码器外部再加装一防护壳，以加强对其进行保护，必竟编码器属精密元件，一台编码器和一个防护壳的价值比较还是有一定差距的。
