电磁阀15mpa高压轻松开阀的秘密

电磁阀的原理与结构知识简介电磁阀的原理与结构知识简介电磁阀的原理与结构知识简介原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。

先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。

电磁阀选型四要点一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

流体的温度必须小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。

流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。

注意流量孔径和接管口径；电磁阀一般只有开关两位控制；条件允许请安装旁路管，便于维修；有水锤现象时要定制电磁阀的开闭时间调节。

通用型电磁阀高压开阀的秘密通用型电磁阀开阀电路必备工具：1阀体介绍：略阀芯：也叫衔铁；是高导磁但是冲不进磁软磁体密封垫：衔铁前端与阀体精密配合闭气用的橡胶或四氟等的密封材料元件；衔铁管：对阀芯限位，内藏复位弹簧，衔铁管外边就是线圈线圈：当线圈通上电源的时候产生磁力，吸引阀芯离开阀体完成开阀动作，断电后靠复位弹簧复位，完成闭阀动作 Tips ：由于高压气体直接作用于阀芯前端的封闭元件，产生很大的压力，所以直动电磁阀需要很大的开阀力量，开阀力量与通径成正相关几何增长，很少用在超高压大流量的工作环境的原因线圈和阀芯阀体衔铁管线圈软磁体阀芯 密封垫及其组件1、 先导电磁阀先导电磁阀分好多种，简要介绍活塞和膜片式这两种原理较为简单的先导电磁阀： 活塞式和膜片式都是利用高低压差完成开阀和闭阀动作，可以理解为四两拨千斤，或者借力打力就可以了先导电磁阀都具备一个先导孔，活塞式和膜片式下面和阀体连接，和阀体精密配合，有个大通径的孔，先开先导小孔利用高压气体瞬间把活塞和膜片顶过去开启大孔，先导电磁阀由于特殊的结构通径可以做的很大。

活塞式由于其本身的重量开阀反映时间有点慢膜片式则因为其质量轻反映速度快，开阀时间可忽略不计，比弹簧击锤快的多制作解疑：1，什么样的情况要改电磁阀线圈?Cause：a.电磁阀的耐压都有很大余量，基本都可以上15mpa,适量的超压没什么问题的b.高压电源获得难度相对要大点，而且不安全，所以线圈建议选择低的工作电压：12 Or24Vc.因为上述电压驱动原厂线圈工作在高压环境不能开阀，所以大线圈功率和驱动电流也就顺理成章，重新改制线圈就成了必然了Action：a.改善线圈：拆掉原线圈的铜丝，如果不好拆可找塑料片DIY一个骨架，可以利用光盘做边上的挡片，采用0.8mm漆包线绕满线圈骨架并留出引线即可！当然，有条件的浸下绝缘漆就大功告成。

自己不会做可以找修电机的师傅绕制，花不了几个钱。

b. 加电压：选择电池叠加或者升压模块2，DIY电子电路需要的素材：电源：淘宝买聚合物锂电池、手机电池、18650电筒用电池；如无体积恐慌的建议购买大号电池并使用电池串联以提高电池放电时效。

高压氢气电磁阀原理
高压氢气电磁阀是一种用于控制高压氢气流动的装置。

它的工作原理是基于电磁力的作用。

在高压氢气电磁阀中，通过施加电流来激活电磁线圈，从而产生磁场。

这个磁场将会吸引或释放一个铁质或磁性材料的活动部件，从而开启或关闭气体流动通道。

当电磁线圈被激活时，磁场会使活动部件受到吸引，使其与气体流动通道连接。

这时，氢气可以通过阀门进入通道，流向需要的地方。

而当电磁线圈不再激活时，磁场消失，活动部件则会回到原来的位置，与气体流动通道分离。

这时，气体将无法通过阀门流动。

高压氢气电磁阀的关键在于控制电磁线圈的电流。

当我们需要控制气体流动时，只需通过电路来激活电磁线圈即可。

这样，就能够实现对氢气流动的精确控制。

高压氢气电磁阀的应用非常广泛。

例如，在工业中，它可以用于控制氢气的供应和关闭，以保持工艺过程的稳定性。

在燃料电池车辆中，它可以用于控制氢气的流量，以便提供所需的燃料。

此外，高压氢气电磁阀还可以用于实验室和科研领域，用于控制氢气的流动以满足实验需求。

高压氢气电磁阀是一种基于电磁力的装置，通过控制电磁线圈的激活来开启或关闭气体流动通道。

它在工业、汽车和科研领域中有着广泛的应用。

通过准确控制氢气的流量，高压氢气电磁阀为各种领
域的工作和研究提供了便利和支持。

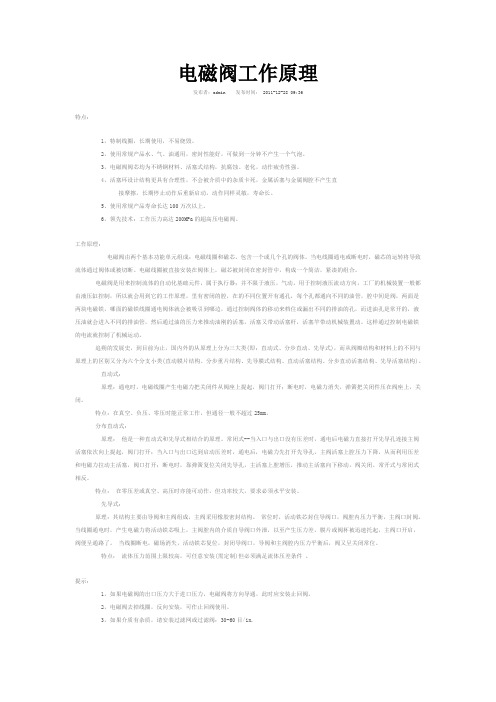

电磁阀工作原理发布者：admin 发布时间： 2011-12-28 09:36特点：1，特制线圈，长期使用，不易烧毁。

2，使用常规产品水、气、油通用，密封性能好，可做到一分钟不产生一个气泡。

3，电磁阀阀芯均为不锈钢材料、活塞式结构，抗腐蚀、老化，动作疲劳性强。

4，活塞环设计结构更具有合理性，不会被介质中的杂质卡死，金属活塞与金属阀腔不产生直接摩擦，长期停止动作后重新启动，动作同样灵敏，寿命长。

5、使用常规产品寿命长达100万次以上。

6，领先技术：工作压力高达200MPa的超高压电磁阀。

工作原理：电磁阀由两个基本功能单元组成：电磁线圈和磁芯。

包含一个或几个孔的阀体。

当电线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断。

电磁线圈被直接安装在阀体上，磁芯被封闭在密封管中，构成一个简洁，紧凑的组合。

电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。

用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到它的工作原理，里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

追朔的发展史，到目前为止，国内外的从原理上分为三大类(即：直动式、分步直动、先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式：原理：他是一种直动式和先导式相结合的原理。

高压气动开关阀工作原理嘿，朋友们！今天咱来聊聊高压气动开关阀这玩意儿的工作原理。

你说这高压气动开关阀啊，就像是一个特别靠谱的守门员！它的任务就是精准地控制流体的进出。

想象一下，管道就像是一条道路，流体呢就是在这条路上奔跑的车辆。

而高压气动开关阀呢，就是那个站在路口的交警，决定着什么时候让这些“车辆”通过，什么时候拦住它们。

它主要是靠气动装置来工作的。

当有信号传来，就好像交警接到了指挥中心的命令一样，气动装置就会行动起来，推动阀杆，让阀门打开或者关闭。

这不就跟交警指挥交通一个道理嘛！而且啊，这个高压气动开关阀可厉害了，它能在高压环境下稳稳地工作。

就好比一个强壮的大力士，不管压力多大，都能扛得住，把自己的工作完成得漂漂亮亮的。

它能快速地响应，一点也不拖泥带水。

这要是在关键时刻掉链子，那可不得了哇！你说要是没有它，那管道里的流体不就乱套啦？该流的时候不流，不该流的时候瞎流，那可怎么行！所以说啊，高压气动开关阀就像是一个默默守护的卫士，保障着整个系统的正常运行。

它的密封性能也特别重要哦！要是密封不好，那不就跟有个小漏洞的堤坝一样，水都要往外跑啦！那可不行，得把这个口子守得死死的，不能让流体乱跑。

在很多工业领域里，都能看到高压气动开关阀的身影呢。

它就像一个无处不在的小英雄，哪里需要它，它就出现在哪里。

它为各种生产过程提供了可靠的保障，让一切都能有条不紊地进行。

咱再想想，要是没有它，那些工厂还能正常运转吗？那些复杂的工艺流程还能顺利进行吗？肯定不行啊！所以说，高压气动开关阀虽然看起来不起眼，但它的作用可大了去了！它就像是一个幕后英雄，默默地工作着，不求出名，只求把自己的工作做好。

咱可得好好感谢它呀！总之呢，高压气动开关阀的工作原理就是这么神奇又重要。

它用自己的方式守护着管道系统，让流体乖乖地按照我们的要求流动。

它真的是个了不起的存在，不是吗？原创不易，请尊重原创，谢谢!。

高温电磁阀工作原理高温电磁阀是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

高温电磁阀工作原理：开关S、关键M是同时动作的，按下时关闭，松手即打开。

当线圈通电时，电磁力把关件从阀座上提起，阀门打开，达到密封。

电磁阀的结构长度一般小于1米，而体积和功率都很大，动作快递，性能可靠，但是流量不太稳定，调节性能差。

在真空系统中也已广泛使用，主要用于水蒸汽分压力低于0。

08MPa，或供抽真空用，即作为真空系统中的节流阀使用。

高温电磁阀的安装与维护： 1、拆卸管道接头时，请确认与阀连接的两根管道完全脱离阀体，以免内部结构损坏，影响阀门正常工作； 2、阀门在长期停止工作前应先关闭阀门泄压； 3、请确保阀门法兰的密封面不会因为杂质进入造成损坏，若果出现泄漏，可将阀门关闭，卸下法兰盘，然后用钢丝刷清除阀体及阀门填料函中的积垢和脏物； 4、切勿随意敲击阀门； 5、重新安装前，请检查阀门填料函处是否有渗漏，所有螺栓是否均匀紧固。

高温电磁阀产品特点：具有较好的耐热性能； 2、采用耐高温电磁铁驱动，平时呈关断状态，通电后呈现高灵敏状态； 3、零件材料经过特殊的改性，耐腐蚀性能更好； 4、排气口径设计独特，安装拆卸简单方便； 5、规格齐全，满足各种管道要求。

产品特点：通电后呈现高灵敏状态，有效解决膜片老化、双金属片变形等问题；低功耗，抗干扰能力强；主要技术参数：公称通径： dn15-600；工作压力： 0。

6-1。

6Mpa；介质温度：≤425 ℃；适用介质：高温蒸汽、空气、水、油、煤气；型号意义：常开型ZL（Ⅰ）、 ZC（Ⅱ）、ZD（Ⅲ）、 ZLZ（Ⅳ）、 ZRZ（Ⅴ）、 ZS（Ⅵ）、 ZT（Ⅶ）、 ZH （Ⅹ）、 ZF（Ⅷ）、 ZLF（Ⅵ）、 ZVF（Ⅵ）、 ZLVF（Ⅵ）、 ZLWF （Ⅵ）；常闭型ZL（Ⅰ）、 ZC（Ⅱ）、 ZD（Ⅲ）、 ZLZ（Ⅳ）、 ZRZ （Ⅴ）、 ZS（Ⅵ）、 ZT（Ⅶ）、 ZH（Ⅹ）、 ZF（Ⅷ）、 ZLF（Ⅵ）、ZVF（Ⅵ）、 ZLWF（Ⅵ）；特别提示：高温电磁阀本身就是一个完整的系统，电源、气源、信号等都是通过它来输送的。

常开型电磁阀工作原理
常开电磁阀是用来控制流体的启闭，用来实现对流体的截流或分流。

常开电磁阀根据开与关的位置不同，分为直动式和直动-先导式两种。

1.工作原理：当线圈通电时，磁力线穿过膜片，推动油缸活塞上升，使主阀芯上升，主阀芯和油缸之间形成正油腔，油缸活塞带动活塞在弹簧力的作用下向下运动，使活塞向上移动，油缸与膜片间的空隙缩小。

在弹簧力的作用下膜片向下移动与油缸相通，实现流体的通断。

2.特点：
a、通电时，电磁铁吸力作用于主阀芯上，推动主阀芯向上运动；当电磁阀通电时，电磁铁吸力作用于膜片上，使其向下移动与油缸相通，实现流体的通断。

b、开关自由。

电磁阀不通电时或电源电压过低时，主阀芯不能下降或上升而保持关闭状态；通电时主阀芯则自动打开。

c、不受流体种类和温度等物理参数的影响。

电磁阀主要用于流体控制系统中，对0℃~80℃的蒸汽、水、油等介质进行通断控制。

—— 1 —1 —。

电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于×10-4 Mpa 真空。

二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。

二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
