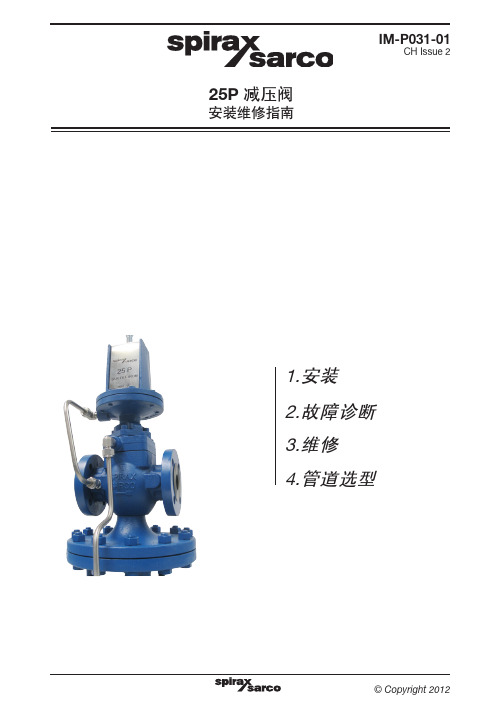

1.安装2.故障诊断3.维修4.管道选型25P 减压阀安装维修指南IM-P031-01CH Issue 2开箱提起阀时,不要抓住控制管,应抓紧阀体。
除压力感应管及其附件外,整个阀已组装好。
管道1．如图1、2所示的典型系统图有助于正确的安装。
2．为防止流动阻滞,应增大下游管径。
3．变管径时,推荐使用偏心大小头。
4．安装前,确保管道内无杂质或污垢等。
5．确保蒸汽流向与阀体箭头所指方向一致。
6．减压阀应安装在水平管道上。
（见图1和图2）7．减压阀前后应安装压力表。
8．与减压阀相连接的管道应有良好的支撑,避免额外应力作用在阀上。
9．PN16、25球铁材质的减压阀在与管道相连时,建议使用石墨垫片,按下列推荐力矩拧紧。
PN16:螺栓尺寸M12（DN15至DN25 ）:30Nm 螺栓尺寸M16（DN32至DN100 ）:65Nm PN25:螺栓尺寸M12（DN15至DN25 ）:30Nm 螺栓尺寸M16（DN32至DN80 ）:65Nm螺栓尺寸M20（DN32至DN80 ）:110Nm 10．减压阀在投入使用的24小时内,应拧紧所螺栓,以避免结合面泄漏和冲蚀。
压力感应管1．感应管采用5/16”外径的接管及压缩式连接件,也可采用1/4”的接管。
2．感应管的位置应连接至被减压管道的顶部,连接点应距减压阀10倍管径,并距下游弯头,阀门等节流元件0.3米。
3．当减压阀仅供单个设备使用时,感应管可安装于设备的蒸汽空间内。
4．在感应管上安装隔离阀,以便维修时可关闭感应管。
5．感应管应有一定斜向下游管道的坡度。
6．为准确的设定减压阀,应在尽可能靠近感应管接口处安装压力表。
旁通1．建议如图1、2安装旁通,这样设备无需停机即可对减压阀进行维修。
2．旁通阀应与减压阀同口径。
蒸汽管路疏水阀1．为保证阀的正常操作,避免过早磨损。
强烈建议在蒸汽管路中安装一个斯派莎克蒸汽疏水阀。
2．下游管道中,在提升管道的底部也应安装疏水阀,以防止冷凝水积聚引起水锤。

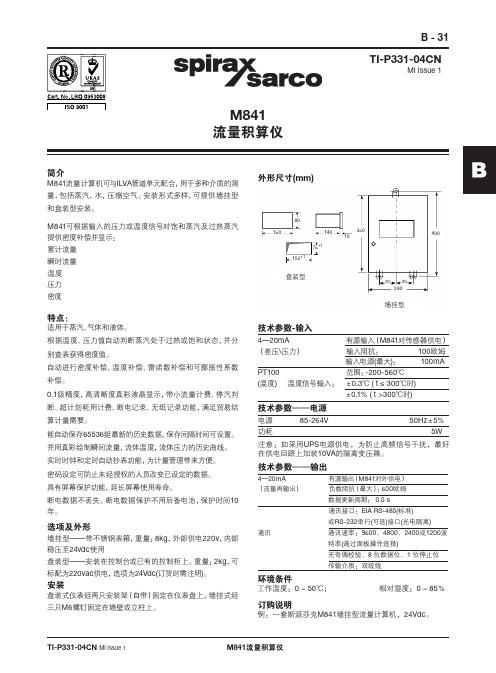

B - 31M841流量积算仪TI-P331-04CN MI Issue 1M841流量积算仪TI-P331-04CN MI Issue 1简介M841流量计算机可与ILVA 管道单元配合，用于多种介质的测量，包括蒸汽，水，压缩空气。
安装形式多样，可提供墙挂型和盘装型安装。
M841可根据输入的压力或温度信号对饱和蒸汽及过热蒸汽提供密度补偿并显示：累计流量瞬时流量温度压力密度特点：适用于蒸汽、气体和液体。
根据温度、压力值自动判断蒸汽处于过热或饱和状态，并分别查表获得密度值。
自动进行密度补偿、温度补偿、雷诺数补偿和可膨胀性系数补偿。
0.1级精度，高清晰度真彩液晶显示，带小流量计费、停汽判断、超计划耗用计费、断电记录、无纸记录功能，满足贸易结算计量需要。
能自动保存65536组最新的历史数据，保存间隔时间可设置。
并用真彩绘制瞬间流量，流体温度，流体压力的历史曲线。
实时时钟和定时自动抄表功能，为计量管理带来方便。
密码设定可防止未经授权的人员改变已设定的数据。
具有屏幕保护功能，延长屏幕使用寿命。
断电数据不丢失。
断电数据保护不用后备电池，保护时间10年。
选项及外形墙挂型——带不锈钢表箱，重量：8kg ，外部供电220v ，内部稳压至24vdc 使用盘装型——安装在控制台或已有的控制柜上。
重量：2kg ，可标配为220vac 供电，选项为24Vdc(订货时需注明)。
安装盘装式仪表经两只安装架（自带）固定在仪表盘上，墙挂式经三只M6螺钉固定在墙壁或立柱上。
外形尺寸(mm)4—20mA 有源输入（M841对传感器供电）（差压\压力） 输入阻抗： 100欧姆 输入电源(最大)： 100mAPT100 范围：-200-560℃(温度) 温度信号输入： ±0.3℃ ( t ≤ 300℃时) ±0.1％ ( t >300℃时)电源 85-264V 50Hz ±5％功耗 5W 技术参数-输入技术参数——电源注意：如采用UPS 电源供电，为防止高频信号干扰，最好在供电回路上加装10VA 的隔离变压器。
