汽车发动机电子控制单元（ECU）功能说明书菱电变频、概述汽车发动机电子控制单元（ECU是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。
汽车发动机机电子控制单元（ECU的主要功能：1燃油喷射（EFI）控制⑴、喷油量控制发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。
⑵、喷油正时控制采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。
⑶、断油控制减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU 自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。
超速断油控制：当发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU 自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。
⑷、燃油泵控制当打开点火开关后，ECU 控制燃油泵工作 3 秒钟，用于建立必要的油压。
若此时发动机不起动，ECU 控制燃油泵停止工作。
在发动机起动和运转过程中，ECU 控制燃油泵正常运转。
2、点火（ESA）控制⑴、点火提前角控制发动机运转时，ECU 根据发动机的转速和负荷信号，计算相应工况下的点火提前角，并根据发动机的水温、进气温度、节气门位置、爆震信号等修正点火提前角，最后得到一个最佳的点火正时。
在点火正时前的某一预定角，ECU 控制点火线圈的初级通电，在到达点火正时角时，ECU 切断点火线圈初级电流并在次级线圈中感应出高压电使相应气缸的火花塞跳火，点燃混合气。
⑵、通电时间（闭合角）控制点火线圈初级电路在断开时需要保证足够大的电流，以使次级线圈产生足够高的电压。

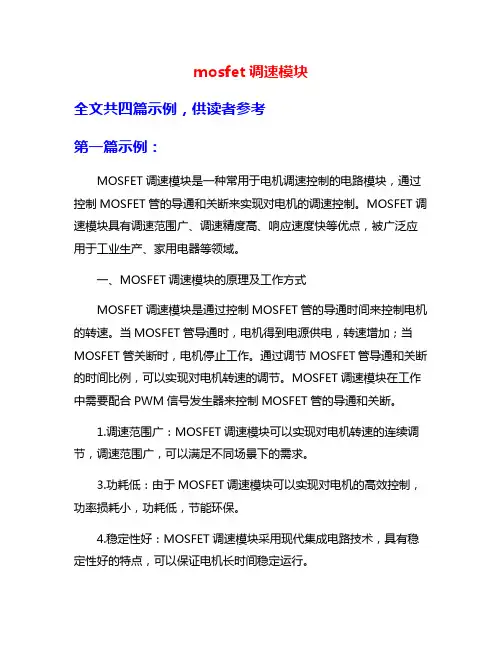

mosfet调速模块全文共四篇示例，供读者参考第一篇示例：MOSFET调速模块是一种常用于电机调速控制的电路模块，通过控制MOSFET管的导通和关断来实现对电机的调速控制。
MOSFET调速模块具有调速范围广、调速精度高、响应速度快等优点，被广泛应用于工业生产、家用电器等领域。
一、MOSFET调速模块的原理及工作方式MOSFET调速模块是通过控制MOSFET管的导通时间来控制电机的转速。
当MOSFET管导通时，电机得到电源供电，转速增加；当MOSFET管关断时，电机停止工作。
通过调节MOSFET管导通和关断的时间比例，可以实现对电机转速的调节。
MOSFET调速模块在工作中需要配合PWM信号发生器来控制MOSFET管的导通和关断。
1.调速范围广：MOSFET调速模块可以实现对电机转速的连续调节，调速范围广，可以满足不同场景下的需求。
3.功耗低：由于MOSFET调速模块可以实现对电机的高效控制，功率损耗小，功耗低，节能环保。
4.稳定性好：MOSFET调速模块采用现代集成电路技术，具有稳定性好的特点，可以保证电机长时间稳定运行。
5.体积小：MOSFET调速模块体积小巧，适合安装于各类设备中，占用空间小。
MOSFET调速模块广泛应用于各种需要对电机进行调速控制的场景，包括但不限于以下领域：1. 工业生产：MOSFET调速模块常用于各类工业生产设备的电机调速控制，如风机、水泵、输送带等设备。
2. 家用电器：MOSFET调速模块被应用于家用电器中，如吸尘器、风扇、洗衣机等设备，提升了产品的性能和稳定性。
3. 交通运输：MOSFET调速模块在交通运输领域也有应用，如电动汽车、电动摩托车等交通工具的电机调速控制。
随着科技的发展和人们对电机控制的需求不断增加，MOSFET调速模块将会迎来更大的发展机遇：1. 高性能化：MOSFET调速模块将迎来更高性能的发展，调速范围更广、调速精度更高、功耗更低等特点将更加突出。
2. 智能化：随着人工智能技术的发展，MOSFET调速模块将实现智能化控制，更加适应工业自动化和智能化的需求。
一、调速器功用及分类调速器是一种自动调节装置，它根据柴油机负荷的变化，自动增减喷油泵的供油量，使柴油机能够以稳定的转速运行。
在柴油机上装设调速器是由柴油机的工作特性决定的。
汽车柴油机的负荷经常变化，当负荷突然减小时，若不及时减少喷油泵的供油量，则柴油机的转速将迅速增高，甚至超出柴油机设计所允许的最高转速，这种现象称“超速”或“飞车”。
相反，当负荷骤然增大时，若不及时增加喷油泵的供油量，则柴油机的转速将急速下降直至熄火。
柴油机超速或怠速不稳，往往出自于偶然的原因，汽车驾驶员难于作出响应。
这时，惟有借助调速器，及时调节喷油泵的供油量，才能保持柴油机稳定运行。
汽车柴油机调速器按其工作原理的不同，可分为机械式、气动式、液压式、机械气动复合式、机械液压复合式和电子式等多种形式。
但目前应用最广的当属机械式调速器，其结构简单，工作可靠，性能良好。
按调速器起作用的转速范围不同，又可分为两极式调速器和全程式调速器。
中、小型汽车柴油机多数采用两极式调速器，以起到防止超速和稳定怠速的作用。
在重型汽车上则多采用全程式调速器，这种调速器除具有两极式调速器的功能外，还能对柴油机工作转速范围内的任何转速起调节作用，使柴油机在各种转速下都能稳定运转。
二、两极式调速器两极式调速器只在柴油机的最高转速和怠速起自动调节作用，而在最高转速和怠速之间的其他任何转速，调速器不起调节作用。
(一)RQ型调速器结构通常调速器由感应元件、传动元件和附加装置三部分构成。
感应元件用来感知柴油机转速的变化，并发出相应的信号。
传动元件则根据此信号进行供油量的调节。
(二)RQ型调速器基本工作原理1)起动将调速手柄从停车挡块移至最高速挡块上。
在此过程中，调速手柄带动摇杆，摇杆带动滑块，使调速杠杆以其下端的铰接点为支点向右摆动，并推动喷油泵供油量调节齿杆克服供油量限制弹性挡块的阻力，向右移到起动油量的位置。
起动油量多于全负荷油量，旨在加浓混合气，以利柴油机低温起动。

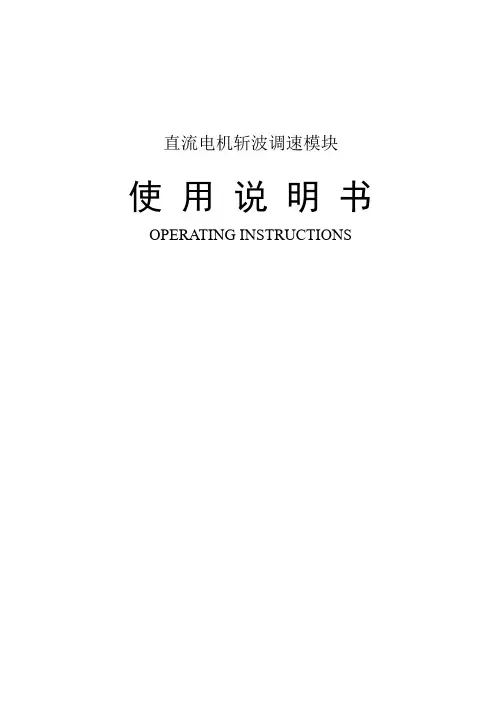

直流电机斩波调速模块使用说明书OPERATING INSTRUCTIONS一、产品介绍1、产品用途广泛应用于各种电动车（电动游乐车、电动工具车、电动运输车、电动叉车等）的调速。
2、产品特点（1）主电路采用高速、大电流、低压降MOSFET芯片，与控制电路集成于一体，模块化封装。
给安装、拆卸带来极大方便。
（2）具有短路保护和三倍过载启动功能，有效保护电机和模块安全，延长电机和模块的使用寿命。
是理想的直流电机斩波调速控制器。
（3）电子油门（以下简称油门）控制采用抽拉式结构，便于脚踏式油门控制的安装。
调速平滑，车辆运行平稳。
（4）采用进口高性能芯片，模块压降小、功耗低，效率高，节电效果好。
（5）采用DCB板，经特殊焊结工艺，保证焊接层无空洞。
导热性能好，主电路工作极为可靠。
热循环负载次数超过国家标准10倍，使用寿命长。
（6）采用高级导热绝缘封装材料，防暴、防潮性能优良，外形美观。
3、产品型号、规格（见表1）注：1、表内规格栏中的电流为模块在工作壳温70℃时输出的最大直流电流平均值；电压为额定输入电压。
2、特殊电压或电流规格，可按用户要求协议定做。
二、模块主要参数（见表2）注：1、额定电压为模块工作电压的额定值，其范围为DC43～53V。
2、额定电流为模块控制规定功率电机在正常工作时所通过的电流。
3、最大平均电流为模块控制规定功率电机在起步或堵转时所通过的电流。
4、瞬时最大电流为模块在负载短路时，允许在10μs内所通过的电流。
5、工作壳温为模块运行中允许的模块导热底板几何中心点的最高温度。
6、绝缘电压为模块主端子和控制端子分别对导热底板之间的耐压有效值。
7、模块压降为模块在额定电流工作时的平均通态压降。
三、模块的安装1、模块的外形和安装尺寸（见图1和表3）图 1 直流电机斩波调速模块外形图表 32、模块的安装步骤第一步：把散热器固定于机壳支撑架上。
第二步：在模块导热底板表面与散热器表面各均匀涂覆一层导热硅脂，再用四个螺钉把模块固定于散热器上。
一汽大众车型控制单元功能操作一汽大众车型控制单元（ECU）是汽车电子系统中的重要组成部分，主要用于控制发动机、变速器、制动系统、气囊系统等各种车辆设备的运行。
下面将从不同方面介绍一汽大众车型控制单元功能及操作。
1. 发动机控制功能：ECU可以检测发动机的位置、转速、负荷和温度，并调整燃油喷射和点火时间等参数，以实现最佳效率和排放控制。
车主可以通过检测故障码和自我诊断功能，及时解决发动机故障，以确保发动机的正常运转。
2. 变速器控制功能：ECU可以检测变速器油温、风扇控制、离合器压力和换挡位置等参数，以确保变速器的平稳换挡。
车主可以通过调整换挡速度和模式，以获得更加个性化的驾驶体验。
3. 制动系统控制功能：ECU可以检测车速、制动压力、制动布线和安全气囊状态等参数，以确保制动系统的安全和可靠性。
车主可以通过调整刹车灵敏度和刹车辅助功能，以获得更加灵活和平稳的刹车体验。
4. 气囊系统控制功能：ECU可以检测车速、安全带状况和撞击强度等参数，以在发生事故时及时启动气囊，保护乘客的安全。
车主可以通过检测气囊系统故障码和自我诊断功能，及时解决气囊系统故障。
总的来说，ECU是一款非常重要的汽车电子产品，它可以实现车辆各种设备的控制和监测。
拥有一台ECU的汽车可以大大提高车辆的运行效率和安全性，让车主在驾驶过程中更加自如和安心。
车主可以通过学习和掌握本文介绍的各种功能和操作方法，使自己的驾驶体验更加完美和舒适。
除了以上提到的车辆控制功能，ECU还有其他的重要应用。
首先是燃油经济性控制功能。
ECU可以控制燃油喷射系统，调整燃油进气量和点火时间等参数，以实现更为节能和环保的驾驶。
此外，ECU还可以实现车辆的动力平衡控制，确保车辆在急转弯或转弯等情况下能够稳定运行。
其次是车载通信功能。
ECU可以与车载信息娱乐系统、车载导航系统、蓝牙电话系统等进行通信，实现车辆信息的接收和发送。
车主可以通过与车辆进行互联，获取更多的实时数据和驾驶反馈，提高自己的驾驶体验。

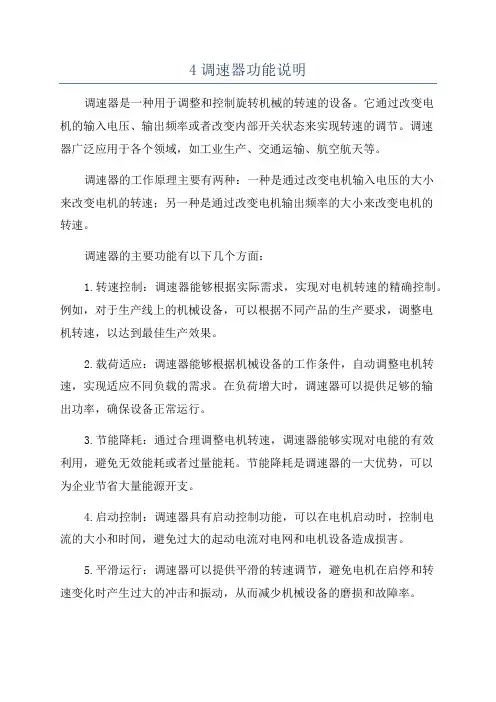

4调速器功能说明调速器是一种用于调整和控制旋转机械的转速的设备。
它通过改变电机的输入电压、输出频率或者改变内部开关状态来实现转速的调节。
调速器广泛应用于各个领域，如工业生产、交通运输、航空航天等。
调速器的工作原理主要有两种：一种是通过改变电机输入电压的大小来改变电机的转速；另一种是通过改变电机输出频率的大小来改变电机的转速。
调速器的主要功能有以下几个方面：1.转速控制：调速器能够根据实际需求，实现对电机转速的精确控制。
例如，对于生产线上的机械设备，可以根据不同产品的生产要求，调整电机转速，以达到最佳生产效果。
2.载荷适应：调速器能够根据机械设备的工作条件，自动调整电机转速，实现适应不同负载的需求。
在负荷增大时，调速器可以提供足够的输出功率，确保设备正常运行。
3.节能降耗：通过合理调整电机转速，调速器能够实现对电能的有效利用，避免无效能耗或者过量能耗。
节能降耗是调速器的一大优势，可以为企业节省大量能源开支。
4.启动控制：调速器具有启动控制功能，可以在电机启动时，控制电流的大小和时间，避免过大的起动电流对电网和电机设备造成损害。
5.平滑运行：调速器可以提供平滑的转速调节，避免电机在启停和转速变化时产生过大的冲击和振动，从而减少机械设备的磨损和故障率。
6.故障保护：调速器可以监测电机的工作状态，一旦出现异常情况如过电流、过载、过热等，调速器能够及时采取保护措施，避免电机设备的损坏。
7.稳定性控制：通过调整调速器工作参数，可以提高电机控制的稳定性和精度。
在需要高精度运动控制的应用场合，调速器可以提供更稳定、更精确的转速控制。
8.远程控制：一些先进的调速器设备支持远程监控和控制。
通过网络连接，操作人员可以实时监视电机工作状态，进行远程控制和调节。
综上所述，调速器是一种功能强大的设备，能够实现对电机转速的高精度控制和调节，提高设备的可靠性、节能性和稳定性。
在各个行业中，调速器的作用不可忽视，为机械设备的优化运行和提高生产效率发挥了重要作用。
空调系统一、注意事项警告：■检查和维修空调系统时必须遵守以下注意事项，否则可能造成车辆损坏和人身伤害。
注意：■制冷剂凝固点低，挥发性强，因此为了防止与接触皮肤时引起的冻疮、失明等现象，必须使用手套及眼镜。
■如果制冷剂射到眼睛或与皮肤接触时，应立即用清水冲洗接触部位，并且必须到眼科及皮肤科进行诊疗。
勿将用手或手帕搓揉眼睛。
■进行与制冷剂相关操作时，场所必须通风。
制冷剂在封闭的场所大量排出，会导致缺氧现象。
■制冷剂排出许可量:1000ppm (4184mg/㎡)排出量过多时，会导致心脏及心血管系统，免疫系统异常或过敏，呼吸系统，异常或皮肤疾病。
■进行与制冷剂相关操作时，周围环境不能有水分，灰尘等异物，这些异物流入到空调系统将会有损于系统。
■进行与制冷剂相关操作时需要准备气体检漏仪。
R-134a 制冷剂与高温物体接触时会产生有害气体，因此要注意防止泄漏。
■本车型空调系统必须使用 R-134a制冷剂。
如果使用其它制冷剂会对系统部件产生不良影响。
■R-134a 制冷剂与 R-12 制冷剂不能相容，所以极少的量也不能混合。
■进行与制冷剂相关操作时车辆周围不能有引火物或可以点燃的物品，而且制冷剂罐暴露在热源会引起爆炸，因此要特别注意。
■R134a 容器为高压状态，绝对不能放置在高温环境。
并且要检查储藏环境温度是否在52℃以下。
■空调部件为了防止污水、灰尘、水分的流入，一般使用防尘盖。
防尘盖应在操作前除去并在操作后密封。
■与R-134a 适用的合成油（PAG）冷冻油比R-12 更易于吸收水分，吸收率比矿物油（MINERAL）冷冻油高10倍。
水分过多时影响到压缩机、润滑功能及耐久性。
■湿气对空调的影响极坏，因此最好避免雨天操作。
■空调系统拆卸后再安装时必须在“O”形环涂冷冻油，特别是螺丝型连接部位先手动安装后再用两把扳手组装。
■组装法兰式连接部位时应轻推管图1.2.001路的同时连接螺母和螺栓。
■空调安装时, 使用规定以上的扭矩组装或者“O”形环夹住时，会导致制冷剂泄漏现象，因此要按照规定扭矩操作。
行车晶闸管智能模块功能行车晶闸管智能模块是一种专门用于汽车、摩托车、电动车辆等交通工具的电子控制器，它主要是为了实现电力转换和速度调节，在车辆的驾驶和运行过程中具有重要作用。
下面就详细介绍一下行车晶闸管智能模块的功能。
1.电源保护功能行车晶闸管智能模块在车辆启动时，能够检测到电池电压是否正常，如果电池电压过低，会提示驾驶员及时更换电池，防止车辆启动后因为电池供电不足而出现功能失效的情况，保障驾驶安全。
2.电能调节功能行车晶闸管智能模块能够根据车辆运行状态自动调节电能，保证汽车、摩托车、电动车辆等交通工具在不同速度下都能够获得稳定的电力支持，防止电路过载和损坏，减少车辆抛锚和故障率。
行车晶闸管智能模块可以根据驾驶员的需求对车辆行驶速度进行调节，实现智能控制，使车辆行驶更加平稳、舒适，并可以避免因驾驶员操作不当而导致的交通事故。
4.制动辅助功能行车晶闸管智能模块具有制动辅助功能，可以在车辆制动时及时关闭电机，减少车辆制动距离，给驾驶员更多的制动辅助支持，提高车辆的安全性能。
5.防盗报警功能行车晶闸管智能模块可以根据驾驶员的需求进行防盗和报警，实现对车辆的监控和保护，有效防止汽车、摩托车、电动车辆等交通工具被盗或损坏的情况，减少损失和安全隐患。
6.自动诊断功能行车晶闸管智能模块具备自动诊断功能，能够对车辆电路进行自动检测和修复，有效防止电路波动和故障发生，确保车辆的安全和正常工作。
行车晶闸管智能模块可以对车辆的能量进行优化分配，提高能量利用效率，减少能量浪费和污染，实现节能环保的目的，为社会和人类健康和谐发展做出贡献。
总之，行车晶闸管智能模块在现代交通工具中具有非常重要的作用，它能够帮助驾驶员更好地掌控车辆，提高车辆的性能和安全性，保护驾驶员、乘客和他人的人身、财产安全。
因此，我们应该深刻认识并充分利用行车晶闸管智能模块的功能，推动汽车电子化、智能化和互联化的发展。

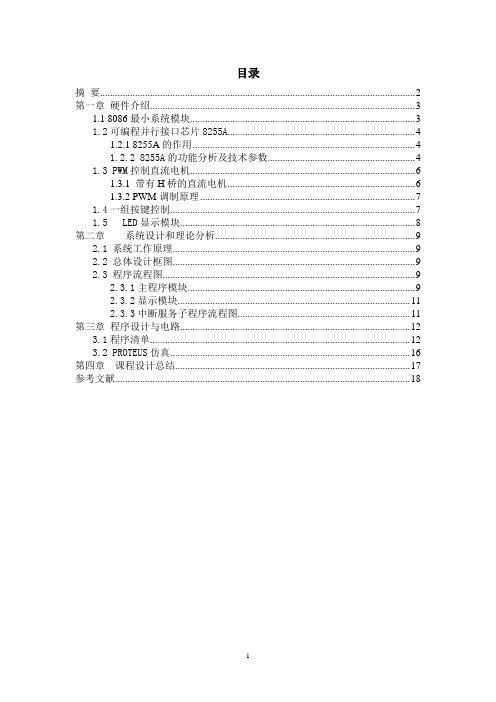

目录摘要 (2)第一章硬件介绍 (3)1.1 8086最小系统模块 (3)1.2可编程并行接口芯片8255A (4)1.2.1 8255A的作用 (4)1.2.2 8255A的功能分析及技术参数 (4)1.3 PWM控制直流电机 (6)1.3.1 带有H桥的直流电机 (6)1.3.2 PWM调制原理 (7)1.4一组按键控制 (7)1.5 LED显示模块 (8)第二章系统设计和理论分析 (9)2.1 系统工作原理 (9)2.2 总体设计框图 (9)2.3 程序流程图 (9)2.3.1主程序模块 (9)2.3.2显示模块 (11)2.3.3中断服务子程序流程图 (11)第三章程序设计与电路 (12)3.1程序清单 (12)3.2 PROTEUS仿真 (16)第四章课程设计总结 (17)参考文献 (18)摘要随着电子技术的发展，计算机在现代科学技术的发展中起着越来越重要的作用。
多媒体技术、网络技术、智能信息处理技术、自适用控制技术、数据挖掘与处理技术等都离不开计算机。
本课程设计是基于微机原理与接口技术的简单应用。
汽车速度控制系统是将在现场采集的速度控制信息（用键盘模拟控制信息，通过I/O端口芯片将信息输入），经I/O接口芯片将将键盘控制信息送至微处理器，然后计算机按照读入的键盘号对汽车速度进行相应的控制，再将汽车速度送至接口芯片并在显像管中显示当前速度，当确定速度档位后，通过二极管发光显示当前档位，设置紧急情况为不可屏蔽中断，当出现紧急情况出发中断紧急处理情况。
关键字：8086系统 LED 显示 8255A PWM控制直流电机第一章 硬件介绍1.1 8086最小系统模块（1）8086CPU 构成的最小模式系统如图：（2）硬件连接框图1.2可编程并行接口芯片8255A1.2.1 8255A的作用与8086最小系统相连，通过74LS138译码器选通8255A，用来扩展8086的IO口引脚，以便于控制更多设备。
