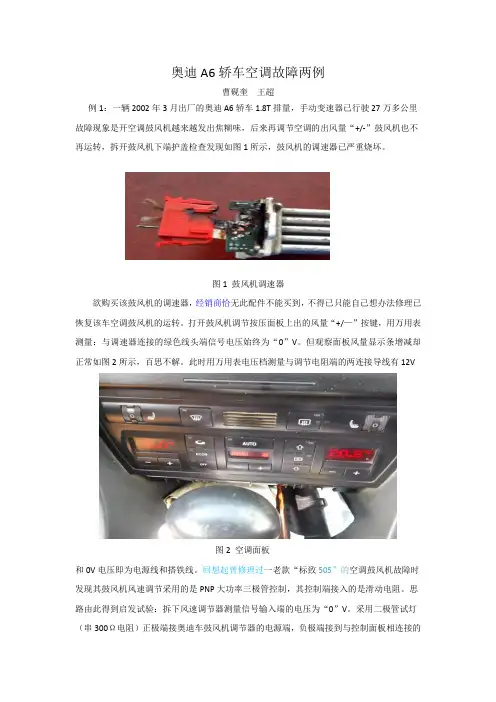

奥迪A6轿车空调故障两例曹砚奎王超例1：一辆2002年3月出厂的奥迪A6轿车1.8T排量，手动变速器已行驶27万多公里故障现象是开空调鼓风机越来越发出焦糊味，后来再调节空调的出风量“+/-”鼓风机也不再运转，拆开鼓风机下端护盖检查发现如图1所示，鼓风机的调速器已严重烧坏。

图1 鼓风机调速器欲购买该鼓风机的调速器，经销商恰无此配件不能买到，不得已只能自己想办法修理已恢复该车空调鼓风机的运转。

打开鼓风机调节按压面板上出的风量“+/—”按键，用万用表测量：与调速器连接的绿色线头端信号电压始终为“0”V。

但观察面板风量显示条增减却正常如图2所示，百思不解。

此时用万用表电压档测量与调节电阻端的两连接导线有12V图2 空调面板和0V电压即为电源线和搭铁线。

回想起曾修理过一老款“标致505”的空调鼓风机故障时发现其鼓风机风速调节采用的是PNP大功率三极管控制，其控制端接入的是滑动电阻。

思路由此得到启发试验：拆下风速调节器测量信号输入端的电压为“0”V。

采用二极管试灯（串300Ω电阻）正极端接奥迪车鼓风机调节器的电源端，负极端接到与控制面板相连接的绿色线头上，打开鼓风机调节“+/—”面板上的按钮，在面板风量显示条增减变化的同时二极管试灯亮暗同步变化。

由此画出下面的电路图，如图3所示。

依据图3简化的电路原理图选择MJ11015型号的达林顿管调节管脚焊接到调速器散热器电路板中，并使管子外壳与散热器紧密接触可在工作中良好散热。

图中R1电阻选1.5k Ώ，R2选4.7k Ώ焊接安装到如图3所示鼓风机电路中。

至此经一个夏天和冬天的鼓风机使用效果良好，未更换部件也彻底解决奥迪车鼓风机调速故障。

例2 一辆2007年生产才行驶了11万多公里的奥迪A6事故修复车空调效果不好，尤其是在城市路况低速行驶时空调不良。

外观检查压缩机工作正常，检查制冷剂管路压力高压220Psi ，低压31Psi 根据当时的环境温度在正常范围之内。

用诊断仪进入08空调系统检查无故障码，读取数据流也未发现可疑之处。

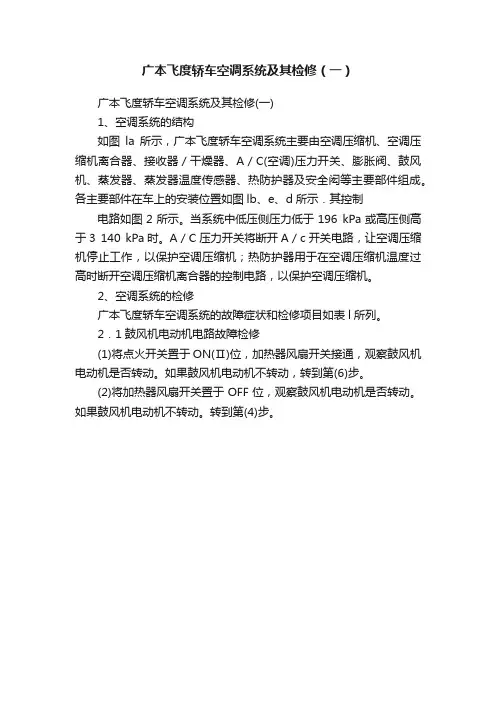

广本飞度轿车空调系统及其检修（一）广本飞度轿车空调系统及其检修(一)1、空调系统的结构如图la所示，广本飞度轿车空调系统主要由空调压缩机、空调压缩机离合器、接收器／干燥器、A／C(空调)压力开关、膨胀阀、鼓风机、蒸发器、蒸发器温度传感器、热防护器及安全闳等主要部件组成。

各主要部件在车上的安装位置如图lb、e、d所示．其控制电路如图2所示。

当系统中低压侧压力低于196 kPa或高压侧高于3 140 kPa时。

A／C压力开关将断开A／c开关电路，让空调压缩机停止工作，以保护空调压缩机；热防护器用于在空调压缩机温度过高时断开空调压缩机离合器的控制电路，以保护空调压缩机。

2、空调系统的检修广本飞度轿车空调系统的故障症状和检修项目如表l所列。

2．1鼓风机电动机电路故障检修(1)将点火开关置于ON(Ⅱ)位，加热器风扇开关接通，观察鼓风机电动机是否转动。

如果鼓风机电动机不转动，转到第(6)步。

(2)将加热器风扇开关置于OFF位，观察鼓风机电动机是否转动。

如果鼓风机电动机不转动。

转到第(4)步。

(3)将点火开关置于OFF位，脱开鼓风机电动机、鼓风机电阻器和加热器风扇开关的导线连接器。

如图3a所示，用万用表电阻档分别检查加热器风扇开关导线侧连接器的端子1、端子2、端子4和端子5与车身搭铁之间的导通性，应不导通。

如果导通，则检修鼓风机电动机、鼓风机电阻器和加热器风扇开关之间的导线(对车身搭铁短路的故障)；如果不导通，则更换加热器风扇开关。

(4)将点火开关置于OFF位，脱开鼓风机电阻器连接器。

如图3b 所示，用万用表电阻挡测量鼓风机电阻器侧连接器蛸子2与端子3之间的电阻，应约为3Ω~4Ω。

如果电阻不符合规定，则更换鼓风机电阻器。

(5)重新连接鼓风机电阻器连接器，脱开加热器风扇开关连接器。

将点火开关置于ON(Ⅱ)位，按照顺序，依次将加热器风扇开关导线侧连接器的端子1、端子2、端子4和端子5分别搭铁，观察鼓风机电动机转速是否逐渐升高，如果鼓风机电动机转速逐渐升高，则更换加热器风扇开关：如果鼓风机电动机转速不逐渐升高，则检修鼓风机电阻器和加热器风扇开关之间的导线(开路故障或导线电阻过大故障)。

学习目标1、会按线路功能划分线路功能区域，能读懂线路原理图2、能看懂ECU插座端子的布线规律，能分析线路组成及散布规律3、能够诊断和维修自动空调电控系统线路故障，所用方式科学有效4、能够解决自动空调线路常见故障的检修问题应知理论1、自动空调操纵电路的分析方式2、自动空调输入信号电路检修方式3、自动空调执行器电路检修方式4、自动空调电路故障诊断方式应会技术1、自动空调输入信号电路检测2、自动空调执行器电路检测3、自动空调线路故障的诊断与检修学习内容一、自动空调操纵电路的分析方式电路操纵系统比较复杂，不同类型的自动空调操纵不同较大，但其操纵电路都可依照电路功能和输入输出原那么进行划分1、按电路功能划分二、按输入输出原那么分二、凌志ES300轿车自动空调电脑操纵电路以ES300轿车自动空调为例，分析其电路的特点、组成、操纵原理、线路检修的方式及思路，操纵电路图如下：丰田凌志ES300轿车自动空调电路三、ES300自动空调电源电路分析ES300自动空调操纵电源由备用(+B)电源电路、点火(IG)电源电路、辅助（ACC）电源电路3部份组成1、备用（+B）电源电路（1）备用电源的作用备用电源要紧供给空调ECU利用，用于经历操作开关信息、存储故障码等（2）备用电源电路工作原理备用电源俗称常电，即点火开关处于关闭位置，备用电源仍可将电流送到空调ECU。

备用电源电路如以下图，备用电源由蓄电池提供，经MAIN FL熔断丝，ALT 100A熔断丝，ECU-B保险丝，输送到空调ECU 的+B端子2、点火（IG）电源电路（1）点火（IG）电源电路的作用点火（IG）电源主若是空调ECU的主工作电源，要紧向空调ECU和伺服电动机提供电能。

（2）点火（IG）电源电路工作原理点火电源电路工作原理如以下图，电源由蓄电池提供，经MAIN FL熔断丝，ALT 100A熔断丝，点火开关，GAUGE 15A保险丝，输送到空调ECU的IG端子。

汽车空调鼓风机不转故障检修实训方案一、实训故障导入有一辆通用科鲁兹轿车，汽车空调鼓风机不转。

二、实训时间：4学时三、 实训目标能熟练找出鼓风机电路；能根据电路分析鼓风机不转的原因；能对出现的故障进行维修。

四、注意事项1、操作中的注意事项及安全规范教育2、相关工具仪器的准备：测试灯、三件套、测量辅助工具套件、连接线、维修手册、解码器、常用工具一套3、实践操作必须在老师的指导下进行4、工具仪器的摆放与恢复，实训场地清洁。

五、操作步骤（一）验证故障1、操纵鼓风机控制开关，检查鼓风机是否工作2、连接诊断仪测试检查1）关闭点火开关；2）连接解码器，打开点火开关读取故障诊断信息；3、分析故障可能原因鼓风机电机顺坏不工作、线路连接故障、保险损坏、鼓风机调速电机损坏 （二）查询相关维修手册及电路图1、查询维修手册数据对比记录数据2、根据对比分析结果确定故障可能部位保险、鼓风电机控制模块、鼓风机电机、打铁、连接与导线3、使用电路图找到需要检查的线路。

（三） 故障点确定及维修验证1.将点火开关置于ON（打开）位置，将鼓风机电机旋钮设置到高速，然后转为低速。

确认故障诊断仪“Blower Motor Switch（鼓风机电机开关）”参数。

读数应与选择的鼓风机步骤相对应。

如果参数与选择的鼓风机步骤不对应，更换A26 HVAC控制装置。

如果参数与选择的鼓风机步骤相对应2. 将点火开关置于OFF（关闭）位置，断开K8鼓风机电机控制模块的X1线束连接器。

3. 测试K8鼓风机电机控制模块的搭铁电路端子5X1和搭铁之间的电阻是否小于5欧。

如果电阻大于5欧，修理电路中的开路/电阻过大。

如果小于5欧4. 将点火开关置于ON（打开）位置，确认K8鼓风机电机控制模块的B+电路端子6 X1和搭铁之间的测试灯点亮如果测试灯未点亮且电路保险丝完好4.1将点火开关置于OFF（关闭）位置。

4.2测试B+电路端对端的电阻是否小于2欧。

如果为2欧或更大，则修理电路中的开路/电阻过大。

比亚迪秦plusdmi鼓风机维修手册（实用版）目录1.比亚迪秦 plusdmi 鼓风机维修手册概述2.比亚迪秦 plusdmi 鼓风机的拆卸步骤3.比亚迪秦 plusdmi 鼓风机的维修方法4.比亚迪秦 plusdmi 鼓风机的安装步骤5.维修总结正文一、比亚迪秦 plusdmi 鼓风机维修手册概述本文将为您提供比亚迪秦 plusdmi 鼓风机的维修手册，主要包括拆卸、维修和安装步骤。

通过本文的指导，您可以自行完成对比亚迪秦plusdmi 鼓风机的维修工作，节省维修费用。

二、比亚迪秦 plusdmi 鼓风机的拆卸步骤1.关闭车辆电源，拔掉电池线，确保安全。

2.使用 T25 花键螺丝刀拆卸空调进风口装饰板。

3.使用 T20 花键螺丝刀拆卸鼓风机支架。

4.将鼓风机线束从鼓风机上拔出。

5.拆卸鼓风机。

三、比亚迪秦 plusdmi 鼓风机的维修方法1.检查鼓风机线束是否有破损，如有破损需要更换线束。

2.检查鼓风机电机是否有异常声音或无法转动，如有异常需要更换电机。

3.检查鼓风机叶片是否有破损，如有破损需要更换叶片。

4.检查鼓风机支架是否有损坏，如有损坏需要更换支架。

四、比亚迪秦 plusdmi 鼓风机的安装步骤1.将鼓风机支架安装到原来的位置，并用 T20 花键螺丝刀拧紧。

2.将鼓风机安装到支架上，并用 T25 花键螺丝刀拧紧。

3.将鼓风机线束插回鼓风机上。

4.安装空调进风口装饰板，并用 T25 花键螺丝刀拧紧。

5.接通电池线，启动车辆，检查鼓风机功能是否正常。

五、维修总结通过对比亚迪秦 plusdmi 鼓风机的拆卸、维修和安装，您可以自行完成对比亚迪秦 plusdmi 鼓风机的维修工作。

在维修过程中，注意检查各部件是否有损坏，如有损坏需要及时更换。
