长距离管道输送基本知识

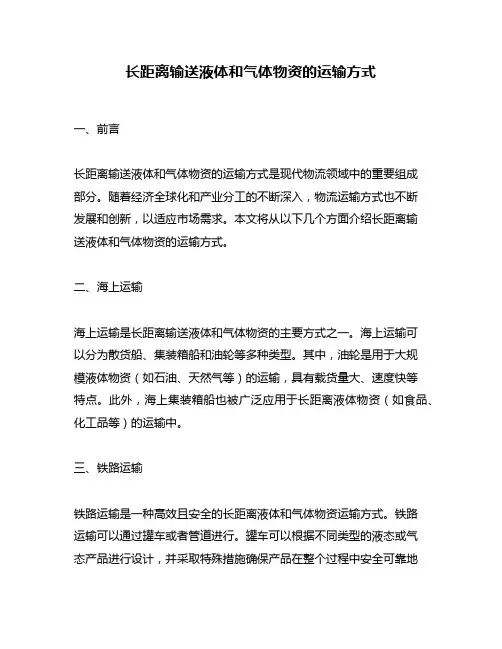

长距离输送液体和气体物资的运输方式一、前言长距离输送液体和气体物资的运输方式是现代物流领域中的重要组成部分。

随着经济全球化和产业分工的不断深入，物流运输方式也不断发展和创新，以适应市场需求。

本文将从以下几个方面介绍长距离输送液体和气体物资的运输方式。

二、海上运输海上运输是长距离输送液体和气体物资的主要方式之一。

海上运输可以分为散货船、集装箱船和油轮等多种类型。

其中，油轮是用于大规模液体物资（如石油、天然气等）的运输，具有载货量大、速度快等特点。

此外，海上集装箱船也被广泛应用于长距离液体物资（如食品、化工品等）的运输中。

三、铁路运输铁路运输是一种高效且安全的长距离液体和气体物资运输方式。

铁路运输可以通过罐车或者管道进行。

罐车可以根据不同类型的液态或气态产品进行设计，并采取特殊措施确保产品在整个过程中安全可靠地运输。

管道运输则可以实现液态和气态产品的连续输送和自动化控制，具有安全、高效、低成本等优点。

四、公路运输公路运输是一种灵活且高效的长距离液体和气体物资运输方式。

公路运输可以通过罐车进行，罐车可以根据不同类型的液态或气态产品进行设计，并采取特殊措施确保产品在整个过程中安全可靠地运输。

此外，公路运输还可以通过集装箱进行，集装箱可以根据不同类型的液态或气态产品进行设计，并采取特殊措施确保产品在整个过程中安全可靠地运输。

五、管道运输管道运输是一种高效且经济的长距离液体和气体物资运输方式。

管道可以实现液态和气态产品的连续输送和自动化控制，具有安全、高效、低成本等优点。

管道还可以根据不同类型的液态或气态产品进行设计，并采取特殊措施确保产品在整个过程中安全可靠地运输。

六、航空运输航空运输是一种快速且安全的长距离液体和气体物资运输方式。

航空运输可以通过货机进行，货机可以根据不同类型的液态或气态产品进行设计，并采取特殊措施确保产品在整个过程中安全可靠地运输。

此外，航空运输还可以通过集装箱进行，集装箱可以根据不同类型的液态或气态产品进行设计，并采取特殊措施确保产品在整个过程中安全可靠地运输。

管道基础知识一、管道的组成原油长输管道的管线是原油运输的通道，如果把输油站比作人的心脏话，管线则是人的大动脉。

由管道本身和沿线的截断阀室、通过河流、公路、铁路、山谷的穿（跨）越设施、阴极保护装置、通讯与自控线路等组成。

①长输管道由钢管焊接而成，一般埋地敷设，为防止土壤对钢管的腐蚀，管外都包有防腐绝缘层，并采用电法保护措施。

长距离输油管道上每隔一定距离设有截断阀室，大型穿（跨）越构筑物两端也有，其作用是一旦发生事故可以及时截断管内油品，防止事故扩大并便于抢修。

通讯系统是长距离输油管道的重要设施，通讯方式包括微波、光纤与卫星通讯等。

②管道截断阀室截断阀一般设在管线重要流域两岸、人口稠密地区，或管线起伏较大的地域，其主要作用是管道出现爆管、穿孔等情况时，减少原油的泄漏，防止事态扩大。

根据国家现行的标准，上述地区必须安装截断阀，管线每30km也建议安装截断阀。

截断阀室根据地理位置、危险程度和设计要求等可分为手动阀室和自动阀室；也可分为有人值守阀室和无人值守阀室。

③管道穿越管道经过公路、铁路、河流及障碍物时，管道从下面穿过的一种方式。

目前，管道经过公路、铁路、河流及障碍物时，主要通过这种方法，如仪征至金陵的管线，采用穿越的方式过长江，穿越的总长度约为1200m；东临复线、鲁宁线过黄河，塘燕线过海河，均采用这种方式。

④管道跨越管道经过公路、铁路、河流及障碍物时，管道从上面跨过的一种方式。

但目前这种方式采用得比较少，主要在一些不通船的小型河流、水渠上使用。

⑤阴极保护装置管道一般均埋在地面1.2米以下，钢管的外壁采用绝缘防腐，为防止或减缓钢管的腐蚀速率，管道均采用强加电流的阴极保护形式。

局部区域外加牺牲阳极。

⑥水工保护装置管道经过河流、湖泊及特殊地形时，为了保证管道不被损毁而采取的设施，一般包括：稳管设施（压重块、混凝土覆盖层等）、过水堤、护坡、挡土墙、固定墩等设施，一般采用混凝土、石块、沙包等材料修建。

⑦管道三桩一牌标志管道应设置里程桩、测试桩、标志桩；里程桩应自首站0km起每1km设置1个；测试桩一般应每公里一个，并在管道穿跨越铁路、公路、河流、沟渠时增设穿跨越测试桩；标志桩包括穿（跨）越桩（河流、公路、铁路、隧道）、交叉桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、设施桩等；在同一地点设置的管道三桩应合并设置。

一、长距离输水管渠道工程技术（一）输水工艺1、输水方式包括无压重力输水、有压重力输水、加压输水、重力和加压组合输水等。

2、设计时可根据下列条件，通过技术经济比较后，确定输水方式：（1）有良好的卫生防护条件，输水过程中保证所输送的水不受污染；（2）输水量稳定可靠；（3）调度方便；（4）运行安全可靠，维护管理方便。

3、当高差足够、地形适宜时且输送原水水量较大时，可采用明渠输水方式。

当输水量较小时，不宜采用明渠输水方式。

当采用明渠输水方式时，输水线路的选择应尽量避免人类生活和生产活动造成水质污染，且应有卫生防护措施，应计算输水过程中渗漏、蒸发等水量损失。

4、当高差足够、距离较长，在地形适宜时可采用无压重力暗渠输水方式。

（1）采用无压暗渠输水时，应设置检查井和通气设施。

当采用管径或当量直径小于700mm的圆形断面时，检查井间距不宜大于200m；当管径或当量直径大于700mm时，不宜大于400m。

必要时还应设置跌水井或水位控制措施。

（2）通气井或兼有通气作用的检查井，其井盖应考虑通气的可靠性，不宜采用普通不透气井盖。

（3）明渠和无压暗渠输水方式的流量调节应通过管渠首端控制，宜根据流量调节响应时间和用水情况，合理设置相应的调节构筑物或其他措施。

5、在一般情况下，当有足够的可利用输水地形高差时，宜优先选择有压重力输水方式。

（1）选择重力输水时，应充分利用地形高差，使输送设计流量时所采用的管径最小，以求得最佳经济效益。

（2）重力输水管道的最大流速不宜大于3m/s。

当流速大于3m/s时，应经过水锤分析计算设置减压消能装置和其他水锤防护措施。

（3）当重力输水管道进口端水位变化较大时，应加装减压消能装置。

（4）当重力输水管道在较低流量运行工况下产生较大富余水头时，也应加装减压消能装置。

6、当没有可利用的输水地形高差时，可选用水泵加压输水方式。

7、当水泵加压总扬程不大于90m，且输水距离不大于50km时，宜采用单级加压方式。

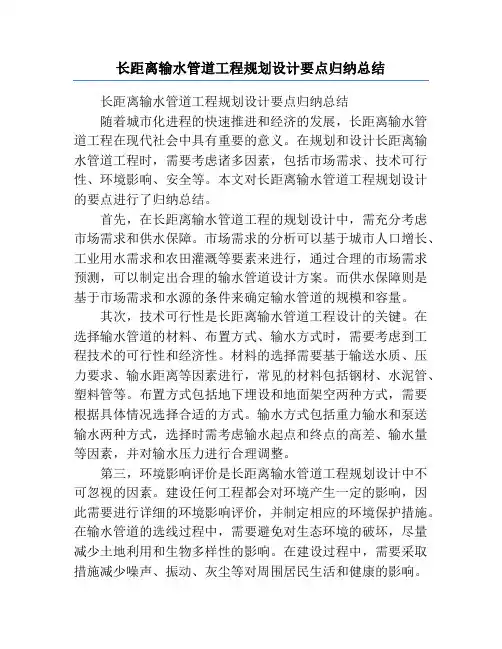

长距离输水管道工程规划设计要点归纳总结长距离输水管道工程规划设计要点归纳总结随着城市化进程的快速推进和经济的发展，长距离输水管道工程在现代社会中具有重要的意义。

在规划和设计长距离输水管道工程时，需要考虑诸多因素，包括市场需求、技术可行性、环境影响、安全等。

本文对长距离输水管道工程规划设计的要点进行了归纳总结。

首先，在长距离输水管道工程的规划设计中，需充分考虑市场需求和供水保障。

市场需求的分析可以基于城市人口增长、工业用水需求和农田灌溉等要素来进行，通过合理的市场需求预测，可以制定出合理的输水管道设计方案。

而供水保障则是基于市场需求和水源的条件来确定输水管道的规模和容量。

其次，技术可行性是长距离输水管道工程设计的关键。

在选择输水管道的材料、布置方式、输水方式时，需要考虑到工程技术的可行性和经济性。

材料的选择需要基于输送水质、压力要求、输水距离等因素进行，常见的材料包括钢材、水泥管、塑料管等。

布置方式包括地下埋设和地面架空两种方式，需要根据具体情况选择合适的方式。

输水方式包括重力输水和泵送输水两种方式，选择时需考虑输水起点和终点的高差、输水量等因素，并对输水压力进行合理调整。

第三，环境影响评价是长距离输水管道工程规划设计中不可忽视的因素。

建设任何工程都会对环境产生一定的影响，因此需要进行详细的环境影响评价，并制定相应的环境保护措施。

在输水管道的选线过程中，需要避免对生态环境的破坏，尽量减少土地利用和生物多样性的影响。

在建设过程中，需要采取措施减少噪声、振动、灰尘等对周围居民生活和健康的影响。

同时，还需要考虑输水管道的维护和修复对环境的长期影响。

最后，安全是长距离输水管道工程设计的重要考虑因素之一。

输水管道的安全包括管道的结构安全和安全运行。

在设计时需要合理选择材料、管径和管壁厚度，确保管道能够承受正常运行条件下的压力和荷载。

此外，还需要设计合理的防止管道泄漏和爆破的措施，确保输水过程中不会对人员和环境造成损害。

关于天然气长输管道知识普及随着我国天然气勘探开发力度的加大以及人民群众日益提高的物质和环保需要，近年来天然气长输管道的发展十分迅速。

随着管道的不断延伸，管道企业所担负的社会责任、政治责任和经济责任也越来越大。

因此，对于天然气长输管道知识普及显得尤为重要。

一、线路工程输气管道工程是指用管道输送天然气和煤气的工程，一般包括输气线路、输气站、管道穿（跨）越及辅助生产设施等工程内容。

线路工程分为输气干线与输气支线。

输气干线是由输气首站到输气末站间的主运行管线；输气支线是向输气干线输入或由输气干线输出管输气体的管线。

线路截断阀室属于线路工程的一部分，主要设备包括清管三通、线路截断球阀、上下游放空旁通流程、放空立管等，功能是在极端工况或线路检修时，对线路进行分段截断。

阀室设置依据线路所通过的地区等级不同，进行不同间距设置。

阀室系统包括手动阀室和RTU阀室两大类。

二、工艺站场输气站是输气管道工程中各类工艺站场的总称。

一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。

输气站是输气管道系统的重要组成部分，主要功能包括调压、过滤、计量、清管、增压和冷却等。

其中调压的目的是保证输入、输出的气体具有所需的压力和流量；过滤的目的是为了脱除天然气中固体杂质，避免增大输气阻力、磨损仪表设备、污染环境等；计量是气体销售、业务交接必不可少的，同时它也是对整个管道进行自动控制的依据；清管的目的在于清除输气管道内的杂物、积污，提高管道输送效率，减少摩阻损失和管道内壁腐蚀，延长管道使用寿命；增压的目的是为天然气提供一定的压能；而冷却是使由于增压升高的气体温度降低下来，保证气体的输送效率。

根据输气站所处的位置不同，各自的作用也有所差异。

1、首站首站就是输气管道的起点站。

输气首站一般在气田附近。

2、末站末站就是输气管道的终点站。

气体通过末站，供应给用户。

因此末站具有调压、过滤、计量、清管器接受等功能。

此外，为了解决管道输送和用户用气不平衡问题，还设有调峰设施，如地下储气库、储气罐等。

长输管线资料（5篇）第一篇：长输管线资料长输管线，即长距离输送管线。

无论是输送水、气（汽）、油还是其他介质。

都有输送量大、口径大、压力大、材料等级高、壁厚大、制造要求高等特点。

华北、中部地区原油管道华北地区有大港油田、华北油田，都敷设有外输原油管道，华北地区的炼化企业，有地处北京燕山的东方红炼油厂和大港炼油厂、天津炼油厂、沧州炼油厂、石家庄炼油厂、保定炼油厂、内蒙古呼和浩特炼油厂。

原油管道总长度1847.4公里。

华北地区最早修建的原油主干线是秦皇岛至北京的秦京线，为北京东方红炼厂供应原料油。

秦京线1974年4月开工，1975年6月19日投产。

管道全长324.6公里，年输油能力600万吨。

穿越河流11处，铁路14处，公路40处，跨越河流（永定河1574米）和水渠5处。

由洛阳石化设计院（中国石化洛阳石化工程公司）设计，管道三公司和江汉油田建设公司施工。

大港至周李庄输油管线1968年建设，这条管道是大港油田惟一的一条原油外输线。

起点多次发生变化。

总长210.5公里，年输能力500万吨。

任丘至沧州原油管道，1976年元月1日开工，4月1日投产，全长109公里，年输油能力500万吨，1983年经过改造，年输油能力770万吨。

以华北油田为源头的原油管道，还有任沧复线；任沧新线，任京线（任丘至北京）、沧临线（沧州至临邑），河石线（河间至石家庄）、任保线（任丘至保定）、阿赛线（阿尔善至赛汗塔拉）。

中部地区油田，分布在湖北和河南两省境内，有江汉油田、河南油田和中原油田，主要炼油企业有湖北荆门炼油厂和河南洛阳炼油厂。

原油管道总长度1347.5公里。

江汉原油管道有潜荆线（潜江至荆门），1970年建成，全长90公里，年输能力170万吨。

河南原油管道有魏荆线（魏岗至荆门）和魏荆复线。

中原原油管道有濮临线（濮阳至临邑）、中洛线（濮阳至洛阳）及中洛复线。

另外，港口至炼厂原油管道总长度859.3公里。

东北地区原油管道东北地区是原油生产的主要基地，有大庆油田、辽河油田和吉林油田，原油产量大约占全国总产量的53.5%，原油管道达3399.6公里。

长距离输气管道工程概述一、输气管道的分类及特点1．输气管道的分类输气管道分矿场输气管道、干线输气管道及城市输气管道。

常称为内部集输管线、长距离输气管线和城市输配管网。

天然气从气井中开采出来后，通过矿场集输——净化脱硫——长输管道输送到城市输配管网，供给用户。

矿场输气管道：输送未经处理的原料气。

输送距离短、管径小、压力变化大。

干线输气管道：把经脱硫净化处理的天然气送到城市。

输送距离长，管径大（400mm以上），压力高（4.0MPa以上），为天然气远距离输送的主要工具。

城市输气管道：为天然气的分配管网，它遍布整个城市和近郊，一般总是呈环形布置，且按压力严格区分。

2．输气管道的特点长距离输气管道与压缩机站组成一个复杂的动力系统，由于其输送的气量大，常采用大口径、高压力的输送系统。

其主要特点为：⑴长输管道是天然气长距离连续运输系统，不需要常规的运输工具和设备，也不需要大量的建筑和占用大量的土地，可用自身运输的物质消耗克服其摩擦阻力就能迅速将天然气运到目的地，是最有效、最大规模的运输系统。

⑵长输管道属于一个庞大而复杂系统的中间环节，必须协调好上下游间的关系，这使其设计及操作管理更为复杂。

⑶长输管道输送量庞大，涉及国计民生及千家万户，必须充分保证能安全、连续、可靠地供气。

⑷由于采气生产的均衡性和用户用气的波动性，要求管道有一定的储气能力，以适应用气量的变化。

⑸长输管道投产初期可充分利用地层压力进行输送，根据气田压力的变化逐步建增压站，可节约投资和经营费用。

⑹长输管道要求有与之配套的附属设施，尤其是通信和自控系统。

⑺现代管道运输在国民经济中的地位日趋重要，利用冶金、机械制造、自动控制和施工安装等综合技术来提高运输效率已成为管输工艺研究的核心。

二、长输管道的施工1．施工准备长输管道施工、安装工程量大，野外施工条件艰苦，流动性大，自然障碍多，施工季节性强，必须做好施工前的准备工作，才能保证顺利施工。

施工准备阶段的工作包括：⑴根据施工计划任务的要求，熟悉设计图纸、设计文件资料和施工技术要求等；请设计人员进行技术交底；明确施工范围、质量要求、工期进度等。
