42CrMo冷拉圆钢-42CrMo

42CrMo4球化退火要求1. 球化退火的概念和作用球化退火是一种金属热处理工艺，通过加热和冷却的过程，使金属的晶粒尺寸变得均匀并且细小，从而提高材料的塑性和韧性。

球化退火可以消除金属材料的内部应力，改善其机械性能和加工性能，同时也有助于提高材料的抗疲劳性能和耐腐蚀性能。

2. 42CrMo4钢的特性和应用42CrMo4钢是一种优质合金结构钢，具有高强度、高硬度和良好的韧性。

它具有较高的抗拉强度和冲击韧性，在高温下也具有良好的耐热性能。

42CrMo4钢广泛应用于机械制造、汽车工业、航空航天工业等领域，特别适用于制造大型和高负荷的零部件。

3. 42CrMo4球化退火工艺流程42CrMo4球化退火的工艺流程主要包括加热、保温和冷却三个步骤。

3.1 加热将42CrMo4钢件放入加热炉中，通过控制加热温度和加热时间，使钢件达到适当的温度。

加热温度一般在800℃至950℃之间，具体温度取决于材料的组织结构和要求。

3.2 保温将加热后的钢件从加热炉中取出，放置在保温炉中进行保温处理。

保温时间一般为1至2小时，以确保钢件内部温度均匀，并使晶粒得以长大和形成球状。

3.3 冷却保温结束后，将钢件从保温炉中取出，进行冷却处理。

冷却方式有多种选择，常用的有空冷和油冷两种方式。

空冷是将钢件自然冷却到室温，油冷是将钢件放入油中进行快速冷却。

冷却速度的选择需要根据具体要求和材料的性质来确定。

4. 42CrMo4球化退火后的性能改善经过球化退火处理的42CrMo4钢具有以下性能改善：4.1 晶粒细化球化退火使42CrMo4钢的晶粒尺寸变得均匀并且细小。

细小的晶粒有利于提高材料的塑性和韧性，减少材料的脆性。

4.2 内部应力消除球化退火能够消除42CrMo4钢材料内部的应力，改善其机械性能和加工性能。

消除应力可以减少材料的变形和裂纹的产生，提高材料的稳定性。

4.3 机械性能提高球化退火后的42CrMo4钢具有较高的抗拉强度和冲击韧性。

建筑用钢材规格型号建筑用钢材可以分为钢结构用钢材，及土建用钢材。

钢结构用钢材主要为低合金钢（Q345系列）及普通结构钢（Q235系列）板材，部分重要结构设计中要求钢材采用带有z15，Z25，Z35等Z向性能要求的材料。

轻钢主结构多采用Q235材料，重钢主结构多采用Q345材料，预埋地脚螺栓多采用Q235圆钢，拉条多为热轧钢筋，另外角钢、槽钢、H型钢等型钢也有少量使用。

土建钢材主要为螺纹钢、圆钢、线材及型钢等。

1、螺纹钢热轧带肋钢筋的牌号由HRB和牌号的屈服点最小值构成。

H、R、B分别为热轧（Hotrolled）、带肋（Ribbbed）、钢筋（Bars）三个词的英文首位字母。

热轧带肋钢筋分为HRB335（老牌号为20MnSi)、HRB400（牌号为20MnSiV、20MnSiNb、20MnTi）、HRB500三个牌号。

钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。

光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。

变形钢筋是表面带肋的钢筋，通常带有2道纵肋和沿长度方向均匀分布的横肋。

横肋的外形为螺旋形、人字形、月牙形3种。

用公称直径的毫米数表示。

变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。

钢筋的公称直径为8-50毫米，推荐采用的直径为8、12、16、20、25、 32、40毫米。

钢种：20MnSi、20MnV、25MnSi、BS20MnSi。

钢筋在混凝土中主要承受拉应力。

变形钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。

钢筋广泛用于各种建筑结构、特别是大型、重型、轻型薄壁和高层建筑结构。

产品标准:(GB1499-1991、BS4449:1988）规格：8、10、12、14、16、18、20、22、25、28、32、36、40、50mm 含钒新Ⅲ级螺纹钢筋（20MnSiV、400Mpa）在生产过程中加入了钒、铌、钛等合金，与普通Ⅱ级螺纹钢筋相比，具有强度高、韧性好、焊接性能和抗震性能良好的优点。

建筑用钢材可以分为钢结构用钢材，及土建用钢材。

钢结构用钢材主要为低合金钢（Q345系列）及普通结构钢（Q235系列）板材，部分重要结构设计中要求钢材采用带有z15，Z25，Z35等Z向性能要求的材料。

轻钢主结构多采用Q235材料，重钢主结构多采用Q345材料，预埋地脚螺栓多采用Q235圆钢，拉条多为热轧钢筋，另外角钢、槽钢、H型钢等型钢也有少量使用。

土建钢材主要为螺纹钢、圆钢、线材及型钢等。

1、螺纹钢热轧带肋钢筋的牌号由HRB和牌号的屈服点最小值构成。

H、R、B分别为热轧（Hotrolled）、带肋（Ribbbed）、钢筋（Bars）三个词的英文首位字母。

热轧带肋钢筋分为HRB335（老牌号为20MnSi)、HRB400（牌号为20MnSiV、20MnSiNb、20MnTi）、HRB500三个牌号。

钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。

光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。

变形钢筋是表面带肋的钢筋，通常带有2道纵肋和沿长度方向均匀分布的横肋。

横肋的外形为螺旋形、人字形、月牙形3种。

用公称直径的毫米数表示。

变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。

钢筋的公称直径为8-50毫米，推荐采用的直径为8、12、16、20、25、32、40毫米。

钢种：20MnSi、20MnV、25MnSi、BS20MnSi。

钢筋在混凝土中主要承受拉应力。

变形钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。

钢筋广泛用于各种建筑结构、特别是大型、重型、轻型薄壁和高层建筑结构。

产品标准:(GB1499-1991、BS4449:1988）规格：8、10、12、14、16、18、20、22、25、28、32、36、40、50mm含钒新Ⅲ级螺纹钢筋（20MnSiV、400Mpa）在生产过程中加入了钒、铌、钛等合金，与普通Ⅱ级螺纹钢筋相比，具有强度高、韧性好、焊接性能和抗震性能良好的优点。

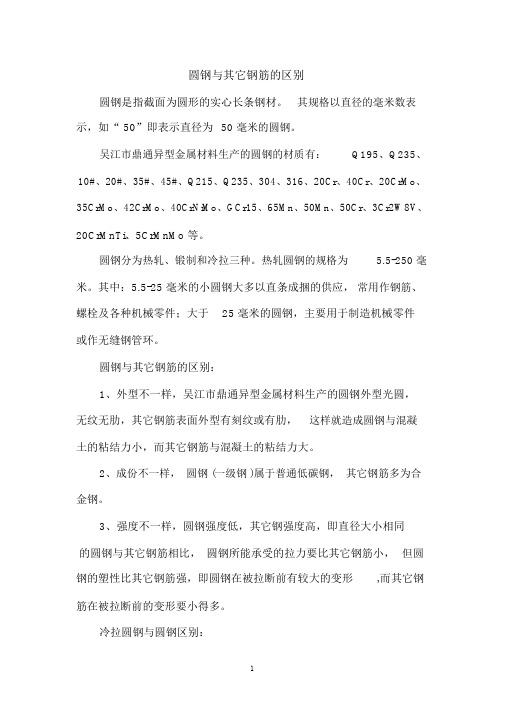

圆钢与其它钢筋的区别圆钢是指截面为圆形的实心长条钢材。

其规格以直径的毫米数表示，如“ 50”即表示直径为50 毫米的圆钢。

吴江市鼎通异型金属材料生产的圆钢的材质有：Q195、Q235、10#、20#、35#、45#、Q215、Q235、304、316、20Cr、40Cr、20CrMo、35CrMo、42CrMo、40CrNiMo、GCr15、65Mn、50Mn、50Cr、3Cr2W8V、20CrMnTi、5CrMnMo 等。

圆钢分为热轧、锻制和冷拉三种。

热轧圆钢的规格为 5.5-250 毫米。

其中：5.5-25 毫米的小圆钢大多以直条成捆的供应，常用作钢筋、螺栓及各种机械零件；大于25 毫米的圆钢，主要用于制造机械零件或作无缝钢管环。

圆钢与其它钢筋的区别：1、外型不一样，吴江市鼎通异型金属材料生产的圆钢外型光圆，无纹无肋，其它钢筋表面外型有刻纹或有肋，这样就造成圆钢与混凝土的粘结力小，而其它钢筋与混凝土的粘结力大。

2、成份不一样，圆钢 (一级钢 )属于普通低碳钢，其它钢筋多为合金钢。

3、强度不一样，圆钢强度低，其它钢强度高，即直径大小相同的圆钢与其它钢筋相比，圆钢所能承受的拉力要比其它钢筋小，但圆钢的塑性比其它钢筋强，即圆钢在被拉断前有较大的变形,而其它钢筋在被拉断前的变形要小得多。

冷拉圆钢与圆钢区别：1冷拉圆钢是一种精度很高的圆钢，材质是经过“调质”处理的，可以直接用来做轴，不需要再加工的。

对应的普通圆钢，就是我们常见的用于建筑的圆钢，供应的热处理状态是“正火”，无论是尺寸精度还是材质都是普通级别的。

不管是冷拉圆钢或是圆钢其形状都是圆形的 ,但是冷拉圆钢表面很光滑,尺寸精度很高 ,它的机械性能高,由于尺寸精度高不经加工可直接使用。

2。

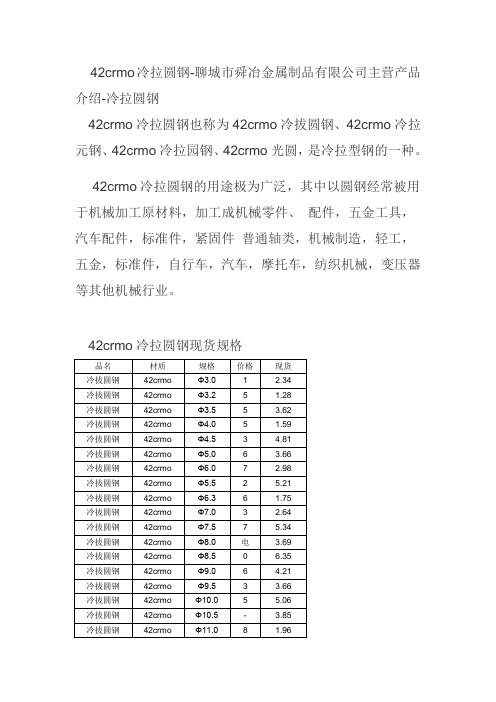

42crmo冷拉圆钢-聊城市舜冶金属制品有限公司主营产品介绍-冷拉圆钢42crmo冷拉圆钢也称为42crmo冷拔圆钢、42crmo冷拉元钢、42crmo冷拉园钢、42crmo光圆，是冷拉型钢的一种。

42crmo冷拉圆钢的用途极为广泛，其中以圆钢经常被用于机械加工原材料，加工成机械零件、配件，五金工具，汽车配件，标准件，紧固件普通轴类，机械制造，轻工，五金，标准件，自行车，汽车，摩托车，纺织机械，变压器等其他机械行业。

42crmo冷拉圆钢现货规格品名材质规格价格现货冷拔圆钢42crmo Φ3.0 1 2.34冷拔圆钢42crmo Φ3.2 5 1.28冷拔圆钢42crmo Φ3.5 5 3.62冷拔圆钢42crmo Φ4.0 5 1.59冷拔圆钢42crmo Φ4.5 3 4.81冷拔圆钢42crmo Φ5.0 6 3.66冷拔圆钢42crmo Φ6.07 2.98冷拔圆钢42crmo Φ5.5 2 5.21冷拔圆钢42crmo Φ6.3 6 1.75冷拔圆钢42crmo Φ7.0 3 2.64冷拔圆钢42crmo Φ7.57 5.34冷拔圆钢42crmo Φ8.0电 3.69冷拔圆钢42crmo Φ8.50 6.35冷拔圆钢42crmo Φ9.0 6 4.21冷拔圆钢42crmo Φ9.5 3 3.66冷拔圆钢42crmo Φ10.0 5 5.06冷拔圆钢42crmo Φ10.5- 3.85冷拔圆钢42crmo Φ11.08 1.96冷拔圆钢42crmo Φ11.5 2 2.45冷拔圆钢42crmo Φ12.0 1 3.61冷拔圆钢42crmo Φ13.0 5 2.58冷拔圆钢42crmo Φ14.0 4 4.63冷拔圆钢42crmo Φ15.0 5 2.35冷拔圆钢42crmo Φ16.08 1.98 品名材质规格价格现货冷拔圆钢42crmo Φ17.0 Q扣0.81 冷拔圆钢42crmo Φ18.0 1 4.34 冷拔圆钢42crmo Φ19.0 2 0.28 冷拔圆钢42crmo Φ20.0 1 1.52 冷拔圆钢42crmo Φ21.07 3.62 冷拔圆钢42crmo Φ22.0 4 0.59 冷拔圆钢42crmo Φ24.09 1.63 冷拔圆钢42crmo Φ25.0 5 4.75 冷拔圆钢42crmo Φ26.09 2.64 冷拔圆钢42crmo Φ28.0 3 3.19 冷拔圆钢42crmo Φ30.0 1 2.08 冷拔圆钢42crmo Φ32.0传z 5.34 冷拔圆钢42crmo Φ34.08 2.06 冷拔圆钢42crmo Φ35.0 3 3.22 冷拔圆钢42crmo Φ36.0 3 1.68 冷拔圆钢42crmo Φ38.00 2.46 冷拔圆钢42crmo Φ40.0 1 3.51 冷拔圆钢42crmo Φ42.0 1 2.62 冷拔圆钢42crmo Φ45.0 4 3.44冷拉圆钢理算公式及理论重量圆钢：每米重量=0.00617*直径*直径(螺纹钢和圆钢相同）直径(d) 毫米每米重量（公斤）直径(d)毫米每米重量（公斤）直径(d)毫米每米重量（公斤）直径(d)毫米每米重量（公斤）直径(d)毫米每米重量（公斤）直径(d)毫米每米重量（公斤）3.0 0.056 5.3 0.173 9.0 0.499 17.0 1.78 32.0 6.31 53 17.32 3.2 0.063 5.5 9.5 0.556 18.0 2.00 34.0 7.13 553.4 0.071 5.6 0.193 10.0 0.617 19.0 2.23 35.0 7.55 56 19.33 3.5 0.076 6.0 0.222 10.5 0.680 20.0 2.47 36.0 60 22.193.8 0.089 6.3 0.245 11.0 0.746 21.0 2.72 38.0 8.90 63 24.474.0 0.099 6.7 0.277 11.5 0.815 22.0 2.98 40.0 9.87 654.2 0.109 7.0 0.302 12.0 0.888 24.0 3.55 42.0 10.87 67 27.67 4.5 0.125 7.5 0.347 13.0 1.04 25.0 3.85 45.0 12.48 70 30.2142crmo冷拉圆钢-特性该钢强度低，韧性、塑性和焊接性均好。

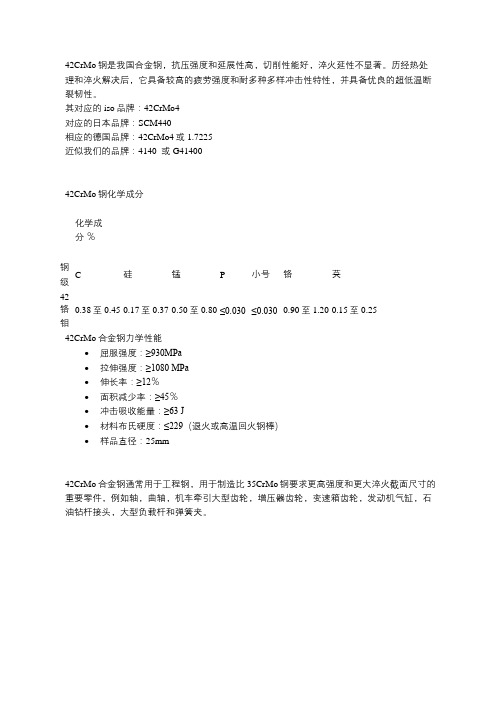

42CrMo钢是我国合金钢，抗压强度和延展性高，切削性能好，淬火延性不显著。

历经热处理和淬火解决后，它具备较高的疲劳强度和耐多种多样冲击性特性，并具备优良的超低温断裂韧性。

其对应的iso品牌：42CrMo4
对应的日本品牌：SCM440
相应的德国品牌：42CrMo4或1.7225
近似我们的品牌：4140 或G41400
42CrMo钢化学成分
化学成
分％
钢
C硅锰P小号铬莫
级
42
铬
0.38至0.450.17至0.370.50至0.80≤0.030≤0.0300.90至1.200.15至0.25
钼
42CrMo合金钢力学性能
•屈服强度：≥930MPa
•拉伸强度：≥1080 MPa
•伸长率：≥12％
•面积减少率：≥45％
•冲击吸收能量：≥63 J
•材料布氏硬度：≤229（退火或高温回火钢棒）
•样品直径：25mm
42CrMo合金钢通常用于工程钢，用于制造比35CrMo钢要求更高强度和更大淬火截面尺寸的重要零件，例如轴，曲轴，机车牵引大型齿轮，增压器齿轮，变速箱齿轮，发动机气缸，石油钻杆接头，大型负载杆和弹簧夹。

42CrMo、35CrMo、20#、40Cr、20Cr、25#42CrMo、35CrMo、20#、40Cr、20Cr、25#这些是材质名。

合⾦结构钢，简称合结钢。

42CrMo 35CrMo 40Cr 20Cr属于此类。

碳素结构钢，简称碳结钢。

20# 25#属于此类。

以下是针对提出的这⼏种材质的详细介绍。

42CrMo其对应国际标准组织牌号:42CrMo4；对应⽇本牌号：SCM440；对应德国牌号：42CrMo4；对应美国牌号：4140●特性及适⽤范围：强度、淬透性⾼，韧性好，淬⽕时变形⼩，⾼温时有⾼的蠕变强度和持久强度。

⽤于制造要求较35CrMo钢强度更⾼和调质截⾯更⼤的锻件，如机车牵引⽤的⼤齿轮、增压器传动齿轮、后轴、受载荷极⼤的连杆及弹簧夹，也可⽤于2000m 以下⽯油深井钻杆接头与打捞⼯具等。

●化学成份：碳C ：0.38～0.45硅Si：0.17～0.37锰Mn：0.50～0.80硫S ：允许残余含量≤0.035磷P ：允许残余含量≤0.035铬Cr：0.90～1.20镍Ni：允许残余含量≤0.030铜Cu：允许残余含量≤0.030钼Mo：0.15～0.25●⼒学性能：抗拉强度σb (MPa)：≥1080(110)屈服强度σs (MPa)：≥930(95)伸长率δ5 (％)：≥12断⾯收缩率ψ (％)：≥45冲击功Akv (J)：≥63冲击韧性值αkv (J/cm2)：≥78(8)硬度：≤217HB试样尺⼨：试样⽑坯尺⼨为25mm35CrMo35CrMo钢主要特性：⾼温下具有⾼的持久强度和蠕变强度，低温冲击韧度较好，⼯作温度⾼温可达500摄⽒度，低温⾄-110摄⽒度，并具有⾼的静强度、冲击韧度及较⾼的疲劳强度、淬透性良好，⽆过热倾向，淬⽕变形⼩，冷变形时塑性尚可，切削加⼯性中等，但有第⼀类回⽕脆性，焊接性不号，焊前需预热⾄150~400摄⽒度，焊后热处理以消除应⼒，⼀般在调质处理后使⽤，也可在⾼中频表⾯淬⽕或淬⽕及低`中温回⽕后使⽤。

42CrMo钢锻轧材的带状组织刘宗昌1，王玉峰1，杨慧1，赵爱军2，刘红飓2(1。

内蒙古科技大学材料科学与工程学院，内蒙古包头014010;2。

抚顺特殊钢有限责任公司，辽宁抚顺113001)摘要:应用金相热处理法研究了42CrMo钢锻轧棒材的带状组织。

检验表明，棒材纵向上分布着明显的铁素体+珠光体带状组织。

造成带状组织的原因是枝晶偏析。

采用1250℃以上锻轧加热+扩散可完全消除带状组织。

试验发现，在两相区(F+A)等温也可以避免带状组织出现。

关键词:42CrMo;锻轧材;带状组织;偏析合金结构钢锻轧材中经常产生纤维组织或称带状组织，即铁素体珠光体相间分布的带状组织。

带状组织使钢的力学性能具有方向性，使钢的横向范性和韧性降低，也使钢的切削性能变坏，表面加工的光洁度降低。

最好是完全消除带状组织，但往往有一定困难，因此，生产上要求带状组织≤2级。

本文以42CrMo为例，研究了带状组织的形貌，指出了其形成原因，提出了防止措施。

1试验用钢试验采用42CrMo钢轧材钢棒，炉号有758，024，647，797，767，776。

虽然炉号不同，但成分基本相同。

炉号776的成分如表1所示。

2带状组织的试验观察将42CrMo钢棒横向切片，制取金相试样，沿着轧向磨光，抛光，硝酸酒精浸蚀，观察带状组织，评定级别。

图1为776炉号的锻材的带状组织，可见，铁素体、珠光体呈现带状分布。

评定级别为4级。

图2为758炉号轧材的组织，没有观察到明显的带状组织。

组织中的珠光体数量较多，显然是伪珠光体。

这是由于轧后冷却速度较快的缘故。

将试样进行完全退火即可显示其带状组织。

图3是758，797两个炉号试样进行完全退火后的组织，可见，显示出明显的带状组织。

图1776(炉号)钢的带状组织图2锻材(758)组织图342CrMO完全退火后的二次带状组织(a)758的带状组织;(b)797的带状组织图4锻材(776)880℃加热1h的带状组织(a)硝酸酒精浸蚀;(b)CuCl2的试剂浸蚀3带状组织的成因一般认为，带状组织是由于钢锭的枝晶偏析所致。

冷拉圆钢生产工艺
冷拉圆钢是一种通过冷加工工艺得到的圆形钢材。

下面是冷拉圆钢的生产工艺介绍。

首先，冷拉圆钢的生产需要使用优质的原材料，通常选用优质的碳素钢或合金钢作为原材料。

原材料经过入库检验后，进入下一步的加工过程。

第二步是坯料的加热处理。

原材料通过加热炉进行加热处理，使其达到一定的温度。

加热的目的是为了使原材料具有良好的延展性和塑性，便于后续的冷拉加工。

第三步是冷拉加工。

加热后的坯料被送入冷拉机进行冷拉加工。

冷拉机是通过牵引力将坯料导入模具中，然后通过强大的拉力使其经过模具内部的孔径，最终得到所需的圆形截面，同时也提高了材料的强度和密度。

第四步是修磨。

冷拉后的圆钢需要进行修磨工艺，将其表面的毛刺和不平整的部分进行修整，使其表面更加光滑。

第五步是热处理。

冷拉圆钢经过修磨后，进入热处理工艺。

热处理是通过加热和冷却的方式，使材料达到一定的力学性能和组织结构。

常用的热处理方式有退火、正火、淬火等。

第六步是抛光和清洗。

冷拉圆钢经过热处理后，需要进行抛光和清洗工艺，除去表面的氧化物和杂质，提高表面的光洁度。

最后一步是质检和包装。

冷拉圆钢经过以上工艺后，需要进行质量检测，检查其力学性能和表面质量是否符合要求。

合格的产品进行包装，然后出厂销售。

以上是冷拉圆钢的生产工艺流程。

冷拉圆钢具有高强度、高硬度和良好的尺寸精度等特点，广泛应用于机械制造和建筑工程等领域。

42CrMo钢管热处理后尺寸的变化引言42CrMo钢是一种常用的工程结构钢，具有优异的机械性能和热处理性能。

热处理是通过控制钢的加热、保温和冷却过程，改变钢材的组织结构和性能。

本文将探讨42CrMo钢管在热处理过程中尺寸的变化规律，以及对其可能产生的影响。

42CrMo钢管的化学成分和机械性能42CrMo钢是一种低合金高强度结构钢，其主要化学成分如下：•炭素（C）含量：0.38-0.45%•硅（Si）含量：0.17-0.37%•锰（Mn）含量：0.50-0.80%•磷（P）含量：≤0.035%•硫（S）含量：≤0.035%•铬（Cr）含量：0.90-1.20%•钼（Mo）含量：0.15-0.25%该钢材具有高强度、良好的塑性和韧性，适用于制造承受较大静载荷和冲击负荷的零件和构件。

42CrMo钢管的热处理工艺42CrMo钢管的热处理主要包括两个步骤：淬火和回火。

1.淬火（Quenching）淬火是通过将钢材加热至临界温度以上，快速冷却至室温，使其组织转变为马氏体。

具体步骤如下：•预热：将钢材加热至800-850℃，保持一段时间，以均匀加热整个钢材。

•淬火：将预热后的钢材迅速放入水或油中冷却。

2.回火（Tempering）回火是通过将淬火后的钢材重新加热至适当温度，保温一段时间后冷却，使其组织转变为贝氏体和残余奥氏体。

具体步骤如下：•加热：将淬火后的钢材加热至200-350℃。

•保温：在适当温度下保持一段时间，以确保组织均匀稳定。

•冷却：自然冷却或通过其他方式进行冷却。

42CrMo钢管尺寸变化的原因42CrMo钢管在经历淬火和回火过程后，其尺寸可能会发生变化。

主要原因包括热膨胀、相变和应力释放。

1.热膨胀在加热过程中，钢材会发生热膨胀，导致尺寸的增大。

当钢材从高温迅速冷却时，会发生收缩，使尺寸缩小。

2.相变淬火过程中，42CrMo钢从奥氏体转变为马氏体。

这种相变会引起结构的体积变化，从而导致尺寸的改变。
