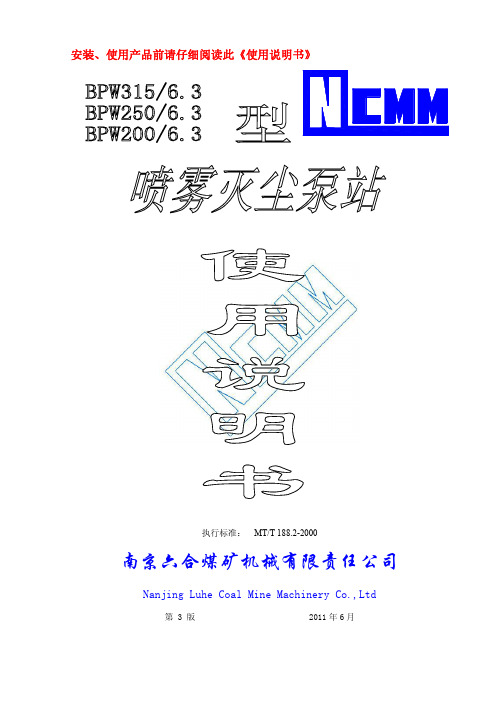

安装、使用产品前请仔细阅读此《使用说明书》
执行标准： MT/T 188.2­2000
南京六合煤矿机械有限责任公司
Nanjing Luhe Coal Mine Machinery Co.,Ltd
第3版
2011 年 6 月
目录
安全警示 1. 概述…………………………………1 2. 技术参数……………………………1 3. 结构和工作原理……………………2 4. 安装和调试…………………………3 5. 使用和操作…………………………4 6. 故障分析与排除……………………5 7. 保养和维修…………………………6 8. 运输、贮存、开箱检查……………7 9. 其它…………………………………8
­2 ­
端装有大齿轮，呈悬臂结构 。小齿轮轴一端 支承在箱体上，另一端支承在齿轮 箱上， 齿轮箱以箱体端面及齿轮轴轴承的外圆定位，保证齿轮轴两支承孔的同轴度要求。
泵的液力端是液体过流部份，主要由柱塞、缸套组件、阀体组件组成。阀体内 垂直安装三组吸液阀组和排液阀组。柱塞与缸套、阀体等形成密闭腔，柱塞的直线 往复运动使得密闭腔容积变化，将工作介质经吸、排液阀吸入和排出，从而将电能 转换成液压能，输出高压液体。泵的高压排液出口处还装有调整好的溢流阀及安全 阀，从而保证了液压系统工作的可靠性。 3.2 溢流阀的工作原理：

BPW516-13.2X4A喷雾泵说明书

BPW516-13.2X4A喷雾泵说明书
在箱体曲轴下方设有磁性过滤器，以吸附润滑油中的铁磁性杂质。 在进液腔盖上方设有放气孔，以放尽该腔内空气。在进液腔盖下方设有 防冻放液孔，可放尽进液腔内液体。 3.2、液力端（见图3）
液力端部分主要由柱塞、高压钢套、阀套、阀座、进排液阀芯、泵 头体等组成。该液力端采用线型分段结构、平面无间隙密封形式、伞形 锥阀与菌形锥阀相结合的方法，解决了通常柱塞泵采用的十字形、T字 形结构液力端由于交叉孔部分应力集中导致疲劳开裂的不足和密封件容 易损坏泄漏的缺陷。特别是更换易损件和日常维护保养非常方便。
喷雾泵主要由动力端、液力端组成，在泵的排液腔一侧装有安全 阀，另一侧装有卸载阀（见图2）。 3.1、动力端
动力端主要由箱体、曲轴、连杆、滑块、减速齿轮箱和轴齿轮等组 成。
-2-
箱体是安装曲轴、减速齿轮、连杆、滑块和液力端的基架，又是主
要的受力构件，采用高强度铸铁整体箱形结构，具有足够的强度和刚 性，曲轴选用优质锻钢制成，轴瓦为钢壳高锡铝合金瓦，齿轮采用优质 合金钢，硬齿面具有较高的传动精度。连杆大头选用剖分式结构以便装 拆，小头选用园柱销连接，工作可靠。
泵在长期运行过程中，由于磨损和锈蚀等原因，失去了原有的精度 和性能，应进行升井检修，根据实际情况，更换必需的易损零件，基本 恢复原来的性能。
本泵的连杆螺栓拧紧力矩为170N·m~180N·m，即17kg·m~18kg ·m。
-5-
故障
产生原因分析
压力脉动大，压力表指 针不稳定，进排液管严重跳 动。
-8-
修改顺序号 公称压力MPa(16兆帕) 公称流量L/min(516升分) 第二特征代号(W-卧式) 第一特征代号(P-喷雾) 泵 即：BPW516/16喷雾泵为卧式喷雾泵，公称流量为516L/min，公称 压力为16MPa。

湿润壁挂式电子喷雾器说明书

湿润壁挂式电子喷雾器说明书

ROOM TEMPERATURE CONTROLDuring normal operation, the heater will show “C,” “P,” or “A” on the display, followed by a number. This number is the current room temperature as read by the heater’s room temperature sensor.Push the up or down arrow button to view the temperature set point. This number indicates thetemperature setting for the room. If the set point shown is too high, use the down arrow to turn it down. If it is too low, use the up arrow to turn it up. The heater will adjust its fan speed automatically to maintain the room temperature set point.CHARGING THE BRICK COREThe heater charges the brick core based on the outdoor temperature (automatic charge control) or the homeowner’s preference (manual charge control).If the heater is configured for automatic charge control, the heater will charge according to outdoor temperature and energy usage. There is no user input required. Automatic charge control requires an outdoor sensor.If the heater is configured for manual charge control, press and release the M button once, and the display will show “Edit” “CorE.” It will flash between “CorE” and the percentage of core charge desired. Set the percentage based on how much heat will be needed to get through the next peak period.MAINTENANCE & CLEANINGThis heating system is maintenance-free. To clean the outer surface of the heater, use a non-abrasive cleanser such as Soft Scrub© with bleach. Only clean the outer surface of the heater when it is cool to the touch.TROUBLESHOOTINGIf the heater displays an error code or is not responding to inputs, contact your local dealer. To find a dealer near you, visit and type in your postal code on the ETS dealer locator page.HOMEOWNER USER GUIDE2100 SERIES ROOM HEATEROPERATING YOUR HEATER2100 SERIES ROOM HEATER DISPLAY KEY。

浩瀚园艺浇润喷雾器说明书

浩瀚园艺浇润喷雾器说明书
Form No. 1283 [5004778 (03/10)] Printed in the U.S.A.
Conditions of weather and terrain must be considered when setting the sprayer. Do not spray on windy days. Protective clothing must be worn in some cases. Be sure to read the chemical labater and chemical to the tank. Adjust the pressure and spray as you did in the testing procedure.
Winter Storage
Drain all water out of sprayer, paying special attention to the pump, handgun, and valve(s). These items are especially prone to damage from chemicals and freezing weather. The sprayer should be winterized before storage, by pumping a solution of RV Antifreeze through the entire plumbing system. This antifreeze solution should remain in the plumbing system during the winter months. When spring time comes and you are preparing your sprayer for the spray season, rinse the entire plumbing system out, clearing the lines of the antifreeze solution. Proper care and maintenance will prolong the life of your sprayer. Winter Storage

BPJ掘进机机载喷雾泵使用说明书

BPJ掘进机机载喷雾泵使用说明书

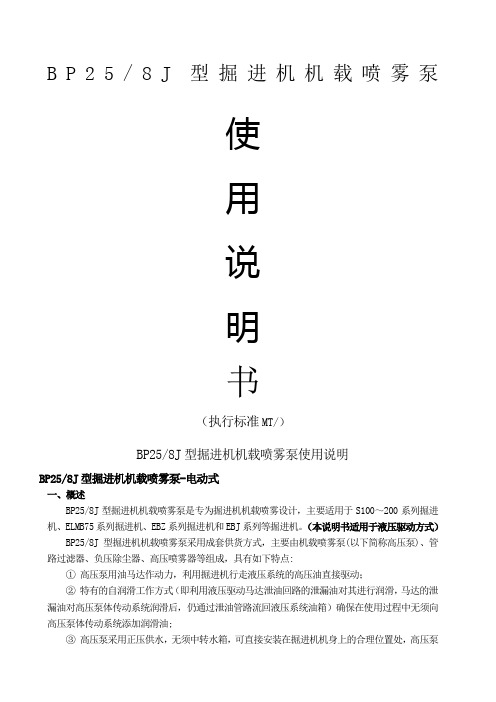

B P25/8J型掘进机机载喷雾泵使用说明书（执行标准MT/）BP25/8J型掘进机机载喷雾泵使用说明BP25/8J型掘进机机载喷雾泵-电动式一、概述BP25/8J型掘进机机载喷雾泵是专为掘进机机载喷雾设计，主要适用于S100～200系列掘进机、ELMB75系列掘进机、EBZ系列掘进机和EBJ系列等掘进机。
