E1中国一号信令安装培训目录1. 硬件的安装 (4)1.1. 板卡设置 (4)1.2. 连接交换机 (4)2. 中国一号信令基础 (4)2.1. 什么是中国一号 (4)2.2. 中国一号信令在E1数据帧上的承载 (5)2.3. 线路信令简介 (6)2.3.1. 简单线路信令交互过程 (10)2.4. 寄发器信令简介 (10)2.4.1. 简单寄发器信号交互过程 (12)3. 软件调试说明 (12)3.1. E1接口配置 (12)3.2. E1 voice port配置 (13)3.2.1. 按照用户的线路设置配置ds0-group (13)3.2.2. ds0-group上的配置（voice-port模式） (13)3.2.3. 其它命令（全局） (13)3.3. 交换机调试界面简介 (14)3.4. VIM-1E1上一些有用的show信息 (15)3.4.1. show voip hdv-controller (15)3.4.2. show voip r2 slot (16)3.4.3. show voip hdv-break (17)3.4.4. show voip hdv-regs (17)3.4.5. show voip hdv-mem (19)3.4.6. show voip hdv-tone 2 (20)3.5. VIM-1E1上的相关调试信息 (20)3.5.1. debug voip event r2 (20)3.5.2. debug voip error r2 (20)4. 调试步骤及注意事项 (20)4.1. 调试步骤 (20)4.1.1. 准备安装 (20)4.1.2. 调通E1线路 (21)4.2. 调试注意事项 (24)4.2.1. E1接口可能启动数分钟后才能正常使用 (24)4.2.2. 确认E1接口是否使用中国一号 (24)4.2.3. 不给与E1网关互通的网关voice-port配置主叫号码可能无法作主叫呼通244.2.4. 单路调试成功后再改成实际配置 (24)5. 疑难问题列表 (24)5.1. 没有给交换机配置寄发器信令板是无法呼通的 (24)5.2. 使用auto-dsp-reset命令 (25)5.3. 怎样使E1网关透传被叫手机关机的语音提示 (25)5.4. 拨号匹配方式的选取 (25)5.5. dialpeer配置顺序的影响 (26)5.6. 通过E1的console口察看问题 (26)5.7. 从寄存器信息中分析线路信号的收发情况 (26)5.8. 从寄存器信息中分析寄发器信号的收发情况 (26)注：修正处以红笔标记。
E1知识点总结、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。

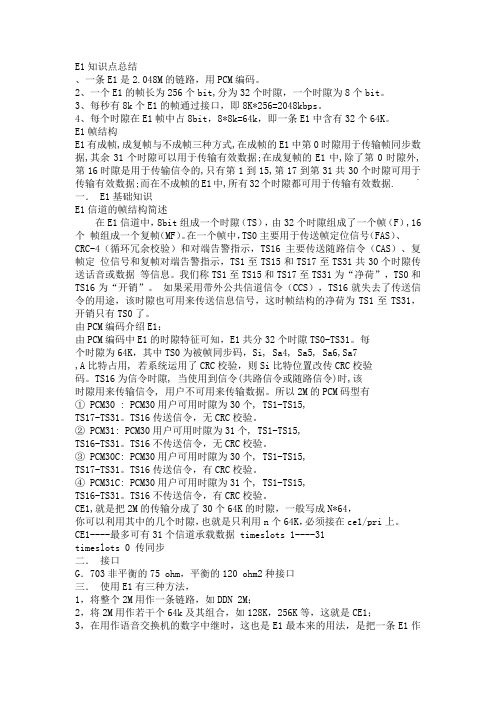

E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据. ` 一． E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙, 当使用到信令(共路信令或随路信令)时,该时隙用来传输信令, 用户不可用来传输数据。
所以2M的PCM码型有① PCM30 : PCM30用户可用时隙为30个, TS1-TS15,TS17-TS31。
E1 和信令学习知识T1和E1是物理连接技术，是数字网络，可以同轴也可以光纤，T1是美国标准，1.544M，E1是欧洲标准，2.048M，我国的专线一般都是E1，然后根据用户的需要再划信道分配（以64K为单位）。
比如PPP的DDN线路以及frame-relay的线路等都可以使用他们E1一般都用于接2M的线路，或是从光端机出来后用于带宽的拆分，比如说把一个10M的线路分成4个2M等，为什么是4个2M呢，因为有损耗。
E1的物理层使用数字编码T1/E1表示具有高质量的通话和数据传送界面，北美使用T1标准，能够支持Max的24位用户同时拔号，而欧洲使用E1标准，可以支持30位用户，T1/E1仅是MAX的简单接口T1/E1是高速传输的另一种标准。
一条T1/E1可以同时有多个并发信道，每个信道都是一个独立的连接。
在美国的标准T1服务提供24个信道，每个信道的速率是56K。
T1/E1服务与其相应的设备相对于ISDN和普通电话相比都更加昂贵，但是T1/E1的相对费却较少。
T1/E1通常用于需要在远程站点间进高带宽高速率传输的大型组织。
64K专用数据线(DDL)作为T1服务的一个变种或一个分支服务，也提供此类服务。
当你预备订购一条T1/E1线时，记住Proxy Server 提供的缓冲功能，可以有效地节省带宽。
T1提供23个B信道和一个D信道，即23B+D.1.544MbpsE1提供30个B信道和一个D信道，即30B+D.2.048Mbps一、什么是七号信令系统1.七号信令的由来通讯设备之间任何实际应用信息的传送总是伴随着一些控制信息的传递,它们按照既定的通讯协议工作,将应用信息安全、可靠、高效地传送到目的地。
这些信息在计算机网络中叫做协议控制信息,而在电信网中叫做信令(Signal)。
英文资料还经常使用"Signalling"(信令过程)一词,但大部分中文技术资料只使用"信令"一词,即"信令"既包括"Signal"又包括"Signalling"两重含义。
国内目前语音通信设备中常用的三种信令概述中国NO.1信令1号信令为随路信令。
随路信令概括的说，它传送的信令信号和话音信号是在同一个信道上传送。
随路信号包括实现监视功能的线路信号和实现选择功能的记发器信号。
采用多频互控，连续互控传输。
使用前向和后向两种信号。
如2M口有32个通道（或称时隙），而实际走语音的只有30路，其中一路走同步时钟（0时隙），另一路走信令（16时隙）。
当用户交换机每次发码给局用机的时候，局用机收到信号后，再向交换机回送证实信号，这就是我们通常说的互控信令，因此NO.1信令发送速度慢也就可以理解了。
NO.7信令NO.7信令为共路信令。
共路信令是随着数字程控交换机的大量应用而出现的一种新的信号方式。
它将原来分散在各路传送的控制电话接续信令集中在一个话路内传送，各路信号之间采用标号进行区分。
共路信令概括的说，它传送信令的信令链路和通话话路是分开的。
一般情况都在数字程控局之间应用，因为受编码资源的影响，而不做用户端推广。
由于它采用的是直发式发码方式，所以传输速率较NO.1信令要快。
优点：信令传送速度快，使呼叫接续时间大大缩短；信令和话音分开传送，这对改变信令，增加信令带来了很大的灵活性。
缺点：受信令点编码资源限制，无法大面积推广。
物理接口：符合G.703建议非平衡75欧姆BNC帧结构：符合G.704建议的帧结构与G.706建议的复帧结构信令标准：NO.7信令信道位于中继第16时隙PRI信令即宽带ISDNITU对ISDN的定义是“ISDN是以综合数字网（IDN）为基础发展演变而成的通信网，它能够提供端到端的数字连接，用来支持包括话音与非话业务在内的各种电信业务，用户能够通过有限的一组标准化的多用途用户——网络接口接入网内”。
上述定义明确表明，ISDN具备下述特点ISDN是以综合数字电话网IDN为基础的。
ISDN支持端到端的数字连接。
ISDN支持话音业务和非话音业务。
SDN提供标准的用户——网络接口，便于各种用户终端接入。
随路信令（CAS:Channel Associated Signaling）：信令和话音在同一条话路中传送的信令方式。
目前我国采用的随路信令称为中国1号信令系统。
公共信道信令（CCS:Common Channel Signaling）：以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。
通常用于局间。
目前我国采用的公共信道信令就是中国7号信令。
中国1号信令：为随路信令。
为30/32时隙2048K局间中继传输方式，Timeslot 16被用来传递其话音通道的信令，记发器信令为MFC（多频互控，即用六个频率中的两个组合，成一组编码，共15种前向信令，用四个频率中的两个组合，成一组编码，共6种后向信令，前向是指主叫向被叫传送，后向是指被叫向主叫传送。
），线路信令a,b,c,d为xx11。
R2信令与中国1号信令的区别在于R2信令的记发器信令为DTMF（双音多频），线路信令a,b,c,d为xx01。
7号信令：SS7是一种公共信道信令。
是将呼叫控制信息和其他业务信息通过一张独立的信令网络传输，由于将信令和话音通道分开，可采用高速数据链路传送信号，因而具有传输速度快、呼叫建立时间短、信号容量大等特点。
SS7信令的标准化程度比R2信令好，但依然存在标准化兼容的问题。
如国内的SS7称为中国7号信令。
在应用上由于需要目的地编码等信息，作为局间传输时使用广泛，但作为用户端局接入使用时由于目的地编码资源问题存在，应用上没有PRI信令使用灵活、广泛。
第0时隙用作帧同步信息通道，第16时隙用作公共信令通道，其余30时隙用作语音或数据通道。
7号信令的特点是：信令速度快，具有提供大量信令的潜力，具有改变和增加信令的灵活性，便于开放新业务，在通话时可以随意处理信令，成本低。
目前得到广泛应用。
CCITT自1980年提出7号信令黄皮书，先后多次修正，至1993年提出白皮书。
中国7号信令规范于1990年8月实施，该规范是以CCITT于1988年颁布的蓝皮书为参考制订的，只在电话网中使用，即只采用了消息传递部分（MTP）和电话用户部分（TUP）。
语音目录目录E1和T1 (1)E1和T1简介 (1)E1和T1语音功能简介 (1)E1和T1语音的特性 (1)E1和T1E1和T1简介PDH（Plesiochronous Digital Hierarchy ，准同步数字体系）体系中包含两种主要的通信系统：E1系统和T1系统。
ITU-T建议的E1系统主要应用于欧洲；ANSI建议的T1系统主要应用在美国、加拿大和日本等地。
E1和T1具有相同的采样频率（8kHz）、PCM帧长度（125μs）、每编码字位数（8bit）、时隙位速率（64kbit/s）。
E1和T1也存在一些不同的特性，如：E1采用13折线的A律编解码，T1采用15折线μ律编解码；E1每个PCM基群帧包含32个时隙，T1为24个时隙；E1每个PCM基群帧包含256比特，T1每个基群帧为193比特。
因此，E1提供2.048Mbit/s的速率带宽，而T1提供速率带宽为1.544Mbit/s。
E1和T1语音功能简介E1和T1主要提供与PSTN侧语音和信令的中继。
为了实现该功能，必须在路由器上提供相应的E1和T1语音接口，并提供适合在E1和T1线路上进行语音传输的一系列功能。
E1语音接口的物理接口为VE1接口，T1语音接口的物理接口为VT1接口。
采用E1和T1线路进行语音传输的组网时，PSTN交换机与路由器之间通过E1和T1中继线路连接。
基本组网如图1所示。
图1E1和T1语音系统组网图采用E1和T1语音方式，路由器可以提供更多路的语音通讯，极大地提高了路由器的利用率和支持的业务范围。
E1和T1语音的特性E1和T1语音具备以下特征：1. 支持的信令方式E1和T1接口支持R2信令、数字E&M信令、数字LGS信令（Loop-start & Ground-start Signaling，环路启动与地启动信令）和ISDN PRI接口上的DSS1用户信令和QSIG信令。
z DSS1和QSIG用户信令是ISDN用户-网络接口（UNI）之间D通路上采用的信令，由数据链路层协议和用于基本呼叫控制的第三层协议组成。
什么是E1欧洲的30路脉码调制PCM简称E1，速率是2.048Mbit/s 。
我国采⽤的是欧洲的E1标准,美国和⽇本则⽤相对应的T1(1.5M)，传输单位，属于TDM技术，⼀个E1分32个时隙，每个时隙64kb，这个东西原来是⽤来传输语⾳的，涉及到PCM技术，国内⽤的编码好像是hdb3，按语⾳的信令协议的不同(⼀号和七号信令)，⼀路E1可传输30或31路语⾳，剩下的时隙⽤来传同步信号和信令。
电信的语⾳交换机就是⽤这种接⼝上联的。
只不过后来出于业务的发展，才⽤来承载数据。
⽽有了E1这种传输的需求，就要有承载⽹络来传输e1的电路，这就是电信的传输⽹，现在电信的传输⽹城域的级别主要⽤的是sdh技术，这种技术的优势就在成环，出现故障倒换快速，达到微秒级，这对语⾳的应⽤是很重要的。
E1的⼀个时分复⽤帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。
其中时隙CH0⽤作帧同步⽤，时隙CH16⽤来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙⽤作30个话路。
每个时隙传送8bit，因此共⽤256bit。
每秒传送8000个帧，因此PCM⼀次群E1的数据率就是 2.048Mbit/s。
⼀条E1是2.048M的链路，⽤PCM编码。
2、⼀个E1的帧长为256个bit,分为32个时隙，⼀个时隙为8个bit。
3、每秒有8k个E1的帧通过接⼝，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即⼀条E1中含有32个64K。
E1(2M传输链路)和shdsl/hdsl/sdsl⼀样都是最后⼀公⾥的传输技术.shdsl/hdsl/sdsl都是⽤户数据线路，⼀般使⽤⼀对或两对电话线到⽤户，接⼝为rj11或rj48。
最⾼速率可以达到2M bps 或更⾼。
虽然xdsl技术可以达到2M的速率，但⽬前我还没听说过可以在dsl线路上跑信道化E1的. 数字数据⽹(Digital Data Network)是利⽤数字信道传输数据信号的数据传输⽹，从本质上来说，是⼀种电路交换⽹络。
数字中继E1及中国一号信令简介1.1 数字型线路信令1.1.1 30/32 路PCM 系统传输信号的编码格式30/32 路PCM 系统中30 个话路数字型线路信号是由第16 时隙按复帧抽样集中传送（每一复帧由16 个子帧组成）。
其中，每一话路的两个传送方向有各有a、b、c、d 四位码可供线路编码，第16 时隙的信号结构格式如表１.1 所示。
表１.1 第16 时隙比特分配其中： X 为备用比特，未用时置1。
Y 为复帧失步对告比特。
Y=0，表示正常；Y=1，表示复帧失步对告。
当c、d 比特未用时，应置C=1，d=1。
1.1.2 编码含义我国国家标准GB3971.2-83《电话自动交换网局间中继数字型线路信号方式》规定了具体的技术指标，每个话路双向各占用4 位码（a、b、c、d）传送其线路信号。
考虑到目前我国的实际需要，前向采用af、bf、cf 三位码，后向采用ab、bb、cb 三位码来表示（df、db 置为1）。
其含义见表１.2。
表１.2 编码含义1.1.3 信号标志编码表１.3 给出了市话局至市话局呼叫局间中继的信号标志编码。
表１.4 给出了市话及长话全自动局至PABX 间PCM 信号标志编码的部分规定。
其它应用环境的编码要求可参看国有标准或有关规范。
表１.3 市话局至市话局信号标志编码一数标方式表１.4 市话及长话全自动局至PABX 间PCM 信号标志编码1.2 局间多频记发器信号方式的介绍1.2.1 记发器信号的功能、特点与要求局间记发器信号是主要用作电话自动接续的控制信号，用以选择路由、选择被叫用户，管理电话网等。
其特点是：记发器信号数量多；记发器信号设备数量少，但较复杂。
为了加快接续速度，减少主叫用户拨号后等待被叫用户应答的时间，缩短记发器等待公用控制设备和局间中继电路被占用的时间，以及保证信号的正确传送，要求记发器信号采用传送速度快、有检错能力、信号容量大的信号方式。
考虑到记发器信号是在用户通话前利用话音电路传送的，整个话音频带（300-3400Hz）可以作为传送记发器信号的频带，所以记发器广泛采用具有传送速度快、具有一定检错能力、信号容量大的带内多频编码记发器信号（简称多频记发器信号）。
1.2.2 多频记发器信号的脉冲方式和互控方式带内多频编码记发器信号可分为脉冲方式和互控方式。
（1）多频脉冲方式（MFP）脉冲方式又称非互控方式。
这种带内多频编码记发器信号是一种具有一定时宽、单向传送的多脉冲信号。
用这种方式所传送的m 位信息，是由m 个一定时宽的多频脉冲所组成的脉冲串。
每个多频脉冲代表一位信息，由n 个频率中取2 个频率组成，一般n=6。
从6 个频率取2 个（简称6 中取2）组合，可组成15 种信号。
这种单向传送方式，只有从发端局向终端局方向传送的脉冲信号，即只有前向信号，没有从终端局向发端局发送的证实信号，即没有后向证实信号。
在两个交换局之间的一段电路上，它的传送速度快。
CCITT 的No.5 和R1记发器信号就是采用这种无后向证实的脉冲式带内多频编码信号方式。
（2）多频互控方式（MFC）互控方式的带内多频编码记发器信号简称多频互控记发器信号。
在这种信号方式中，前向信号和后向信号都是连续的，它对每一个前向信号都用一个后向信号加以证实。
多频互控（MFC）方式的传送过程分4 拍进行：第一拍：发端局发送第一位前向信号；第二拍：收端局接收和识别此前向信号，即回送第一位后向证实信号，它不仅证实已收到了前向信号，并向发端局提供信息，以决定下一次发送什么前向信号；第三拍：发端接收和识别到该后向信号后，立即停发前向信号。
第四拍：收端局识别出前向信号已停发后，立即停发后向信号。
当发端局识别后向信号已停发后，即可根据所收后向信号的要求，发送下一位前向信号，开始下一个互控过程。
由于互控信号的任一端所发出的信号都是连续的，只有在对端接收器可靠地接收和识别完毕，并回送信号，再经本端接收器可靠地接收和识别对端回送的信号后，才停止发送。
所以，互控方式的信号能适应于有不同响应时间和识别时间的各种接收器，它具有传输可靠，适应性较强等优点，但在两个交换局之间的一段电路上，互控方式的传送速度比脉冲方式的慢。
欧洲采用的R2 记发器信号和我国采用的记号发器信号均为互控带内多频编码信号方式。
R2 记发器信号的前向与后向信号均采用6 中取2 编码，有15 种，后向信号采用4 中取2编码，有6 种。
下面仅介绍我国多频记发器信号的编码。
1.2.3 我国多频互控记发器信号的编码我国采用的多频互控记发器信号，前向信号用1380，1500，1620，1740，1860，1980Hz 的高频群，按6 中取2 的编码，可组成15 种信号。
后向信号用1140，1020，900，780Hz 的低频群，按4 中取2 编码，可组成6 种信号。
信号编码组合见表２.1。
表２.1 多频信号编码组合前向记发器信号包括数字0-9，用以表示主、被叫号码，数字11-15 可用来表示测试连续呼叫、优先呼叫、控制卫星电路段数字等。
在不同的应用场合或接续阶段，前向记发器信号有不同的含义，如在发端市话局发端长话局的呼叫接续中，它还可用来表示主叫用户类别：用户待等级（普通、优先），计费种类（定期，立即，免费等），在接续的后阶段，又表示通信业务类别（电话、传真、数据），呼叫类别（市内呼叫、长途、半自动呼叫）等。
后向记发器信号是对前向记发器信号的控制和证实。
例如，数码1 表示要求发下一位号码，数码2 表示要求从第一位发起；而当终端局收完被叫最后一位号码后，即回送A3 信号。
此后，后向记发器信号用来表示被叫用户状态，例如，数码1 表示被叫空闲，数码4 表示被叫用户忙或机键拥塞等。
1.2.4 记发器信号的传送方式记发器信号经过多段电路时，其传送方式有三种：逐段转发方式、端到端方式和混合方式。
（1）逐段转发传送方式逐段转发的记发器信号只在两个交换局间一段电路上进行传送，转接局记发器则必须接收上一局送来的全部数字信号，并向下一局转发必要的数字信号。
现以长途自动接续为例，并设被叫用户在长途区号为27 的城市，其市内电话号码为45561，且经过两个转接长话局，则其逐段转发过程如图２.2 所示。
A 局选到转接局8 局时，A 局记发器需向B 局记发器发送长途全自动字冠“0”，长途区号27及被叫市话号码45561；B 局收到该号码后，根据长途区号等进行选择，如所选下一局C 局仍为转接局，B 局向C 局转发02745561 全部号码，C 局根据所收长途区号等选到终端长话局D 局时，C 局就向D 转发被叫用户市话号码45561。
逐段转发传送方式的优点是：信号只经过一段电路传送，信号识别容易，对记发器的收、发码器和对电路的传输质量要求较低。
但在多段电路上采用逐段转发传送方式，其信号传送速度较慢，转接局记发器被占用时间较长。
R1 和No.5 脉冲式多频记发器信号采用逐段转发传送方式。
(2) 端到端传送方式所谓“端到端”传送方式，就是终端局记发器接收由发端局记发器沿转接局已接通之电路直接发来的信号；转接局记发器只接收用以选择路由数字信号，不转发任何信号，且在接通转接电路后立即释放；发端局记发器在信号传送过程中自始至终地工作。
R2 和我国互控式多频记发器信号通常采用端到端传送方式。
现仍以上述长途自动接续的情况为例，用图2.3 来表示端到端传送过程。
图中A 局选到转接局B 局时，A 局记发器向转接局B 局发送用以选择路由的数字信号长途全自动字冠“0”，长途区号27，长途区号后一位4（区号后一位也用以选择接续路由，若主叫为普通用户，则区号后一位为市话号码第一位，作一般接续；若主叫类别为“优先呼叫”或测试呼叫，则区号后一位为相应的长途接续类别标志KC 作优先呼叫接续，或作为其它相应的接续）；转接局B 局根据号码选择路由，若所选C 局又是一个转接局，则B 局在接通电路后，其记发器就向A 局回送后向信号（确切情见以后介绍的记发器信号发送顺序），要求A 局记发器向C 局从第一位发起，B 局记发器随之释放；A 局记发器向C 局记发器发送用以选择路由的数字信号0274；C 局根据所收号码，如选择到终端局D 局，则在接通电路后，即向A 局回送后向信号A1，要求A 局向D 局发送被叫市话号码45561；D 局在接至被叫用户后，即向A 局回送后向信号，A 局记发器才释放。
端到端传送方式的优点是：在多段电路接续中，从全程来看，信号传送速度快，转接局记发器被占用时间较短，但信号经多段电路送，对记发器的收、发码器和电路传输质量要求较高。
(3) 混合方式在电话网大而复杂，有些电路的传输质量不高时，多频互控记发器信号若采用完全端到端传送方式，则将使信号传送不可靠；但若采用完全逐段转发方式，则全程传送信号速度将很慢，各转接局记发器和局间中继电路被占用时间将相当长。
为了解决这一矛盾，可采用一种所谓混合传送方式，原则上仍采用端到端传送方式，但当转接局所连接的两条电路中，只要有一条劣质电路（传输质量指标达不到规定要求的电路），转接局的记发器就必须要求发端局（或上一局）的记发器向它发送全部数字信号，并向下一局转发必要的数字信号。
混合方式不仅适用于长途电话网，也适用于本地电话网。
例如，在大城市和郊区县组成的本地电话网中，局间中继电路损耗超过一定指标时，汇接局记发器就需转发信号。
我国的带内多频编码记发器信号就采用这种混合方式。
另外，还对长途自动接续作如下规定：不允许发端市话局记发器直接向转接长话局或终端长话局的记发器发送记发器信号，而必须由发端长话局记发器转发至转接长话局或终端长话局；也不允许转接长话局或发端长话局记发器直接向终端市话局记发器发送记发器信号，而必须由终端长话局记发器转发至终端市话局记发器。
然而，当终端市话局与终端长话局合为一个局（长市合一局，即T/LS 局）时转接长话局或发端长话局可直接发送信号至终端市话局。
1.2.5 多频记发器信号的种类及基本含义多频记发器信号的基本含义如表2.4 所示。
表2.4 记发器信号的基本含义（1）前向I 组信号前向I 组信号由接续控制信号和数字信号组成。
1、KA 信号KA 信号是发端市话局向发端长话局或发端国际局前向发送的主叫用户类别信号，KA 信号提供本次接续的计费种类（定期、立即、免费）和用户等级（普通、优先）信息。
这两种信息的相关组合用一位KA 编码表示，因此，KA 为组合类别信号，KA 包括国内自动用户类别和国际自动用户类别，见表2.5。
2、KC 信号KC 信号是长话局间前向发送的接续控制信号，它具有保证优先用户优先接通、控制卫星电路段数、完成指定呼叫及其它指定接续（如测试呼叫）的功能。
KC 信号的含义和对应关系如表2.6 所示。
3、 KE 信号KE 信号是终端长话局向终端市话局以及市话局间前向传送的接续控制信号（见表6.3）。
