热力系统(热力系、系统)：人为分割出来作为热力学分析对象的有限物质系统外界：系统以外的所有物质系统边界(界面)：系统与外界的分界面系统与外界的作用都通过边界来完成的状态：某一瞬间热力系所呈现的宏观状况状态参数：描述热力系状态的物理量状态参数的变化量与路径无关，只与初终态有关；环境压力指压力表或真空表所处的环境压力，而非特指大气压力。
比容表示工质聚集的疏密程度强度参数：与物质的量无关的参数，如压力p、温度T广延参数：与物质的量有关的参数 可加性平衡状态：在不受外界影响的条件下（重力场除外），系统的状态参数不随时间变化。
准静态过程：过程进行得非常缓慢，使过程中系统内部被破坏了的平衡有足够的时间恢复到新的平衡态，从而使过程的每一瞬间系统内部的状态都非常接近平衡状态，整个过程可看作是由一系列非常接近平衡态的状态所组成，并称之为准静态过程平衡的本质：不存在不平衡势可逆过程：系统经历某一过程后，如果能使系统与外界同时恢复到初始状态，而不留下任何痕迹实际过程都是不可逆的要实现连续作功，必须构成循环工质由某一初态出发，经历一系列变化后，又回到原初始状态的一系列热力过程称为热力循环，简称循环。
不可逆过程是无法使系统恢复到初始状态的过程----------不对，关键看是否引起外界变化。
可逆过程指若系统回到初态，外界同时恢复到初态，并不是指系统必须回到初态的过程。
理想气体模型:（1）分子之间没有作用力.（2）分子本身不占容积不可逆绝热过程的熵变大于零。
水蒸气含量低，稀薄，当作理想气体理想气体热力学能质取决于温度焓物理意义:工质进入或离开系统所携带的总能量稳定流动各截面上参数不随时间变化热量不可能自发地、不付代价地从低温物体传至高温物体。
孤立系统：系统与外界之间不发生任何能量传递和物质交换定熵过程：系统与外界没有热量交换情况下所进行的可逆热力过程卡诺循环：在两个恒温热源间，由两个可逆定温过程和两个可逆绝热过程组成的循环卡诺循环效率 t,c只取决于恒温热源T1和T2，而与工质的性质无关；在两个不同温度的恒温热源间工作的所有热机，以可逆热机的热效率为最高在两个不同温度的恒温热源间工作的一切可逆热机，具有相同的热效率，且与工质的性质和循环种类无关。

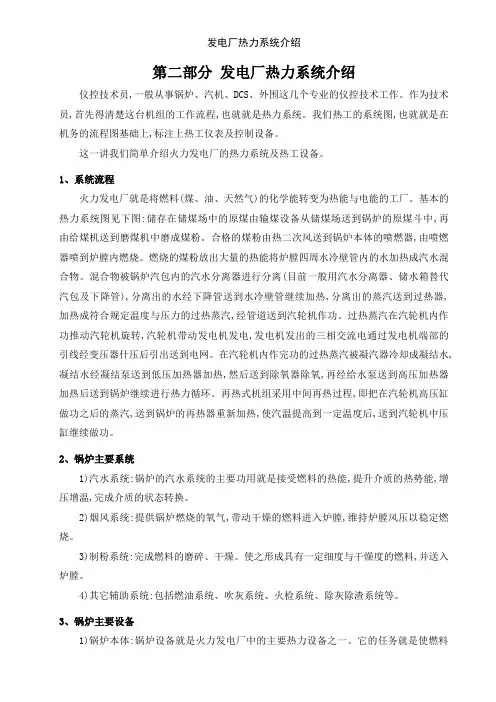

第二部分发电厂热力系统介绍仪控技术员,一般从事锅炉、汽机、DCS、外围这几个专业的仪控技术工作。
作为技术员,首先得清楚这台机组的工作流程,也就就是热力系统。
我们热工的系统图,也就就是在机务的流程图基础上,标注上热工仪表及控制设备。
这一讲我们简单介绍火力发电厂的热力系统及热工设备。
1、系统流程火力发电厂就是将燃料(煤、油、天然气)的化学能转变为热能与电能的工厂。
基本的热力系统图见下图:储存在储煤场中的原煤由输煤设备从储煤场送到锅炉的原煤斗中,再由给煤机送到磨煤机中磨成煤粉。
合格的煤粉由热二次风送到锅炉本体的喷燃器,由喷燃器喷到炉膛内燃烧。
燃烧的煤粉放出大量的热能将炉膛四周水冷壁管内的水加热成汽水混合物。
混合物被锅炉汽包内的汽水分离器进行分离(目前一般用汽水分离器、储水箱替代汽包及下降管),分离出的水经下降管送到水冷壁管继续加热,分离出的蒸汽送到过热器,加热成符合规定温度与压力的过热蒸汽,经管道送到汽轮机作功。
过热蒸汽在汽轮机内作功推动汽轮机旋转,汽轮机带动发电机发电,发电机发出的三相交流电通过发电机端部的引线经变压器什压后引出送到电网。
在汽轮机内作完功的过热蒸汽被凝汽器冷却成凝结水,凝结水经凝结泵送到低压加热器加热,然后送到除氧器除氧,再经给水泵送到高压加热器加热后送到锅炉继续进行热力循环。
再热式机组采用中间再热过程,即把在汽轮机高压缸做功之后的蒸汽,送到锅炉的再热器重新加热,使汽温提高到一定温度后,送到汽轮机中压缸继续做功。
2、锅炉主要系统1)汽水系统:锅炉的汽水系统的主要功用就是接受燃料的热能,提升介质的热势能,增压增温,完成介质的状态转换。
2)烟风系统:提供锅炉燃烧的氧气,带动干燥的燃料进入炉膛,维持炉膛风压以稳定燃烧。
3)制粉系统:完成燃料的磨碎、干燥。
使之形成具有一定细度与干燥度的燃料,并送入炉膛。
4)其它辅助系统:包括燃油系统、吹灰系统、火检系统、除灰除渣系统等。
3、锅炉主要设备1)锅炉本体:锅炉设备就是火力发电厂中的主要热力设备之一。
600MW火电机组全面性热力系统简介一、全面性热力系统概述热力系统：根据发电厂热力循环的特征，以安全和经济为原则，将汽轮机本体与锅炉本体由管道、阀门及其辅助设备连接起来的汽水系统。
按照应用目的和编制方法不同，分为原则性热力系统和全面性热力系统。
热力系统图：用特定的符号、线条等将热力系统绘制成的图形。
根据作用不同分为：原则性热力系统和全面性热力系统原则性热力系统：表明热力循环中工质能量转化及热量利用的过程，反映了火力发电厂热功转换过程中的技术完善程度和热经济性。
由于原则性热力系统只表示工质流过时状态参数发生变化的各种热力设备，一般同类型、同参数的设备只表示一个，仅表明设备之间的主要联系，备用设备、管道及附件一般不表示。
原则性热力系统的作用：用来计算和确定各设备、管道的汽水流量，发电厂的热经济指标。
原则性热力系统的组成：锅炉、汽轮机、主蒸汽及再热蒸汽管道和凝汽设备的连接系统；给水回热加热系统；除氧器和给水箱系统；补充水系统；连续排污及热量利用系统；轴封漏汽的回收利用系统。
发电厂全面性热力系统是全厂性的所有热力设备及其汽水管道的总系统，能明确地反映电厂的各种工况及事故、检修时的运行方式。
它是按设备的实际数量来绘制，并标明一切必须的连接管路及其附件。
发电厂全面性热力系统由下列各局部系统组成：主蒸汽和再热蒸汽系统、汽轮机旁路系统、回热抽汽系统。
除氧给水系统、主凝结水系统、加热器疏放水系统、辅助蒸汽系统、凝汽器抽真空系统、冷却水系统等二、全面性热力系统的组成1、主蒸汽与再热蒸汽系统采用单元制主蒸汽系统，主蒸汽管道上布置电动关断门、自动主汽门、调速汽门2、再热机组旁路系统旁路机旁路的类型高压旁路（Ⅰ级）新汽→冷再热蒸汽管道低压旁路（Ⅱ级）再过热后蒸汽→冷凝器大旁路（Ⅲ级）新汽→冷凝器旁路系统的作用(1) 保护再热器（2）协调启动参数和流量，缩短启动时间，延长汽轮机寿命（3）回收工质和热量、降低噪声。
（4）防止锅炉超压，兼有锅炉安全阀的作用。
