桥架型号表示方法

相信不少人对桥架还是比较了解的，就是用来支撑和放电缆的支架，一般在家庭使用的比较少，但在办公室或一些公众场合用的还是比较多的，那桥架规格型号与尺寸怎么样，桥架规格表示方法是什么?我们来了解下：
桥架是什么?
桥架是一个支撑和放电缆的支架。

桥架工程设电缆就要用桥架，电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各个生产厂家的规格形式缺乏通用性，因此，设计选型过程应根据电气各个系统的电缆类型、数量，合理选定适用的桥架。

在安装时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

桥架规格型号尺寸表：
桥架规格表示方法:
XQJ---形式--类别--规格
XQJ：表示汇线桥架系列
形式：表示结构形式(用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH 为组合式)
类别：表示类别种类序号(用阿拉伯数字加英语字母表示)
规格：表示规格或规格序号(用阿拉伯数字表示)
桥架规格型号尺寸以及表示方法方面的信息就和大家分享到这里了，更多信息请继续关注土巴兔学装修。

一般用CT 表示电缆桥架（本句是我写的）管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。

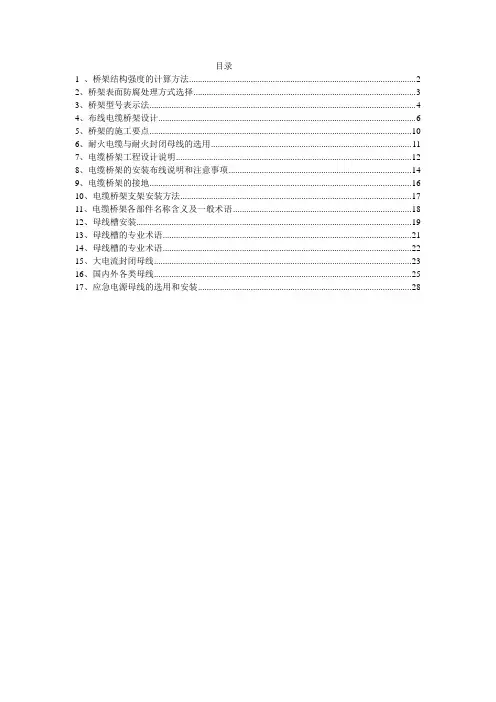

目录1 、桥架结构强度的计算方法 (2)2、桥架表面防腐处理方式选择 (3)3、桥架型号表示法 (4)4、布线电缆桥架设计 (6)5、桥架的施工要点 (10)6、耐火电缆与耐火封闭母线的选用 (11)7、电缆桥架工程设计说明 (12)8、电缆桥架的安装布线说明和注意事项 (14)9、电缆桥架的接地 (16)10、电缆桥架支架安装方法 (17)11、电缆桥架各部件名称含义及一般术语 (18)12、母线槽安装 (19)13、母线槽的专业术语 (21)14、母线槽的专业术语 (22)15、大电流封闭母线 (23)16、国内外各类母线 (25)17、应急电源母线的选用和安装 (28)1 、桥架结构强度的计算方法一、托盘式电缆桥架、梯式桥架的强度计算：可将它简化为受均布荷载的简支梁，最大弯矩在跨中，其表达式为：式中q——作用在托盘、梯架上额定均布荷载；L——托盘式桥架、梯型桥架的跨距。

托盘式桥架、梯型电缆桥架架结构的最大弯曲正应力：式中Ko——薄壁结构引起的综合修正系数。

可取1.5；Ymax——托盘、梯架横截面形心0 到最远点的垂直距离；Ix——托盘、梯架横截面对X 轴的惯性矩。

满足托盘、梯架强度要求的条件是：式中[σ]——托盘、梯架材料的许用应力，即为材料的屈服极限σs 除以安全系数1.5 的值。

对Q235A 钢取60×103Pa二、托盘、梯架最大挠度的计算：托盘、梯架按简支梁计算，跨中最大挠度为：式中E——材料的弹性模量。

2、桥架表面防腐处理方式选择电缆桥架表面防腐处理方式选择应按工程环境条件、重要性、耐久性和技术经济性等因素，对桥架选择适宜的防腐处理方式。

一般情况宜按下表选择适于工程环境条件的防腐处理方式。

当采用表中“T”类防腐方式时，应符合（对镀锌镍合金、高钝化等其它防腐处理的桥架，应按有关规定试验验证，并应具有明确的技术质量指标及检测方法。

）要求。

表面防腐处理方式选择3、桥架型号表示法系列：表示规格或规格序号（用阿拉伯数字表示）形式：表示类别种类序号（用阿拉伯数字或英文字母表示）类别：表示结构形式（用中文第一个汉语拼音的大写字头）T为梯架式桥架P为托盘式桥架C为槽式桥架ZH为组合式桥架规格：XQJ 表示电缆桥架系列；DJ 表示大跨距系列电缆桥架型号表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算 G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

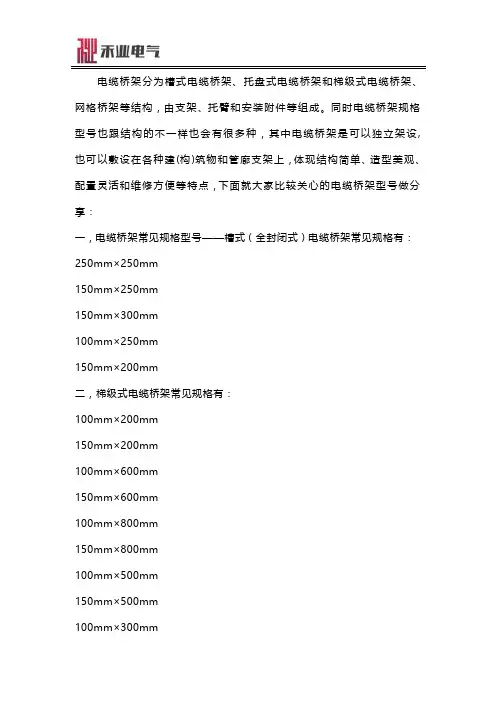

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。

同时电缆桥架规格型号也跟结构的不一样也会有很多种，其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，下面就大家比较关心的电缆桥架型号做分享：一，电缆桥架常见规格型号——槽式（全封闭式）电缆桥架常见规格有：250mm×250mm150mm×250mm150mm×300mm100mm×250mm150mm×200mm二，梯级式电缆桥架常见规格有：100mm×200mm150mm×200mm100mm×600mm150mm×600mm100mm×800mm150mm×800mm100mm×500mm150mm×500mm100mm×300mm150mm×300mm100mm×400mm150mm×400mm三，电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）。
