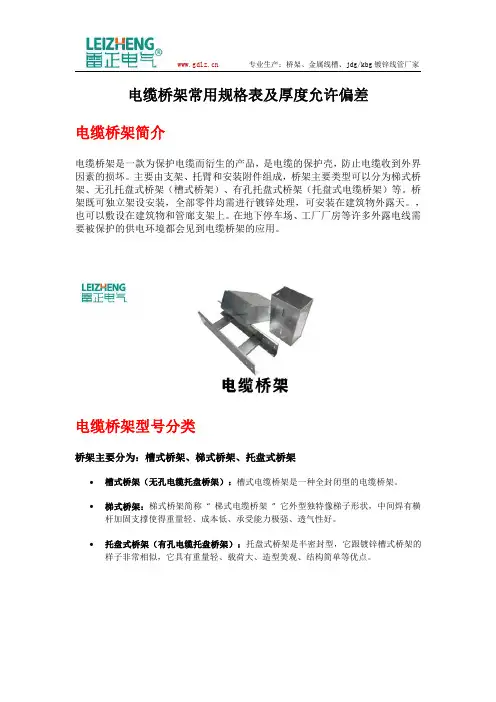

电缆桥架简介
电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

，也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被保护的供电环境都会见到电缆桥架的应用。

电缆桥架型号分类
桥架主要分为：槽式桥架、梯式桥架、托盘式桥架
∙槽式桥架（无孔电缆托盘桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。

∙梯式桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好。

∙托盘式桥架（有孔电缆托盘桥架）：托盘式桥架是半密封型，它跟镀锌槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单等优点。

电缆桥架材质与表面处理分类
电缆桥架按材质可分为：镀锌桥架、铝合金桥架、不锈钢桥架
电缆桥架表面处理分类：静电喷塑桥架、防火烤漆桥架、热镀锌桥架
电缆桥架标准规格
根据JB/T10216-2013《电控配电用电缆桥架》标准电缆桥架规格如下图：
根据JB/T10216-2013《电控配电用电缆桥架》电缆桥架厚度标准如图：
以上便是标准桥架规格表的介绍，希望看完能对大家有所帮助。

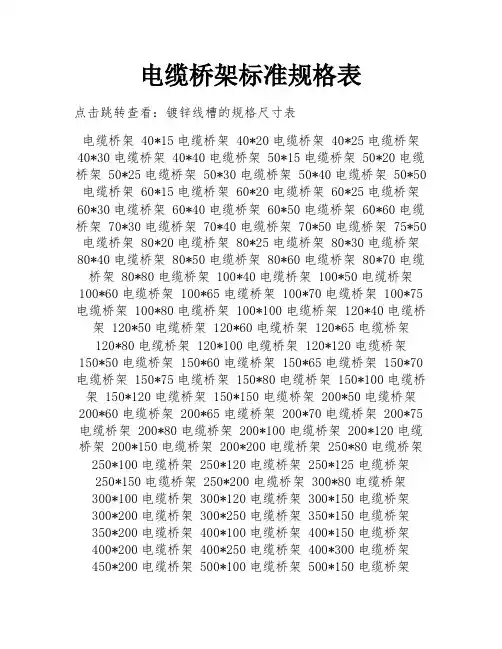

电缆桥架标准规格表点击跳转查看：镀锌线槽的规格尺寸表电缆桥架 40*15电缆桥架 40*20电缆桥架 40*25电缆桥架40*30电缆桥架 40*40电缆桥架 50*15电缆桥架 50*20电缆桥架 50*25电缆桥架 50*30电缆桥架 50*40电缆桥架 50*50电缆桥架 60*15电缆桥架 60*20电缆桥架 60*25电缆桥架60*30电缆桥架 60*40电缆桥架 60*50电缆桥架 60*60电缆桥架 70*30电缆桥架 70*40电缆桥架 70*50电缆桥架 75*50电缆桥架 80*20电缆桥架 80*25电缆桥架 80*30电缆桥架80*40电缆桥架 80*50电缆桥架 80*60电缆桥架 80*70电缆桥架 80*80电缆桥架 100*40电缆桥架 100*50电缆桥架100*60电缆桥架 100*65电缆桥架 100*70电缆桥架 100*75电缆桥架 100*80电缆桥架 100*100电缆桥架 120*40电缆桥架 120*50电缆桥架 120*60电缆桥架 120*65电缆桥架120*80电缆桥架 120*100电缆桥架 120*120电缆桥架150*50电缆桥架 150*60电缆桥架 150*65电缆桥架 150*70电缆桥架 150*75电缆桥架 150*80电缆桥架 150*100电缆桥架 150*120电缆桥架 150*150电缆桥架 200*50电缆桥架200*60电缆桥架 200*65电缆桥架 200*70电缆桥架 200*75电缆桥架 200*80电缆桥架 200*100电缆桥架 200*120电缆桥架 200*150电缆桥架 200*200电缆桥架 250*80电缆桥架250*100电缆桥架 250*120电缆桥架 250*125电缆桥架250*150电缆桥架 250*200电缆桥架 300*80电缆桥架300*100电缆桥架 300*120电缆桥架 300*150电缆桥架300*200电缆桥架 300*250电缆桥架 350*150电缆桥架350*200电缆桥架 400*100电缆桥架 400*150电缆桥架400*200电缆桥架 400*250电缆桥架 400*300电缆桥架450*200电缆桥架 500*100电缆桥架 500*150电缆桥架500*200电缆桥架 500*250电缆桥架 500*300电缆桥架600*100电缆桥架 600*150电缆桥架 600*200电缆桥架600*250电缆桥架 600*300电缆桥架 700*100电缆桥架700*150电缆桥架 700*200电缆桥架 800*100电缆桥架800*150电缆桥架 800*200电缆桥架 800*250电缆桥架800*300电缆桥架 800*400电缆桥架 900*150电缆桥架900*200电缆桥架 1000*100电缆桥架 1000*150电缆桥架1000*200电缆桥架 1000*250电缆桥架 1000*300电缆桥架1000*400电缆桥架 1200*100电缆桥架 1200*150电缆桥架1200*200电缆桥架 1200*300电缆桥架 1200*400电缆桥架1400*100电缆桥架 1400*150电缆桥架 1500*100。

电缆桥架规格和型号
电缆桥架是用来支撑电缆和保护电缆的，给我们的生活带来了很多的便利，就比如一些大型的发电厂以及变电所等等，都是要用到电缆桥架的。

就连我们平时居住的高层建筑也是要使用到电缆桥架。

那么今天我们就来讲解一下电缆桥架规格和型号吧。

桥架型号简介：
托盘式电缆桥架：是石油、化工、轻工、电讯等方面运用最广泛的一种。

它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益。

它即适用于动力电缆的设备，也适合于控制电缆的敷设。

槽式电缆桥架：是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其他高活络系统的控制电缆等。

它对控制电缆的屏蔽烦扰和重腐蚀中环境电缆的防护都有较好的效果。

梯式电缆桥架：是根据国内外有关资料而改进规划的。

它具有重量轻、成本低、造型别具、设备便当、散热、透气好等利益。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

电缆桥架规格表：
桥架厚度标准参阅：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。

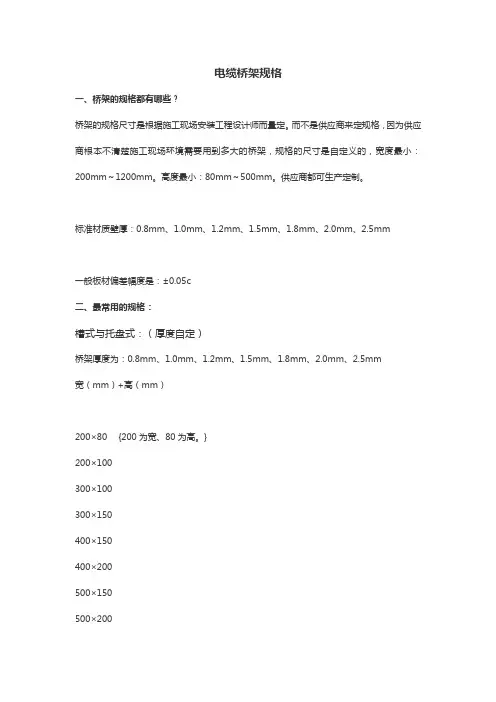

电缆桥架规格一、桥架的规格都有哪些？桥架的规格尺寸是根据施工现场安装工程设计师而量定。

而不是供应商来定规格，因为供应商根本不清楚施工现场环境需要用到多大的桥架，规格的尺寸是自定义的，宽度最小：200mm～1200mm。

高度最小：80mm～500mm。

供应商都可生产定制。

标准材质壁厚：0.8mm、1.0mm、1.2mm、1.5mm、1.8mm、2.0mm、2.5mm一般板材偏差幅度是：±0.05c二、最常用的规格：槽式与托盘式：（厚度自定）桥架厚度为：0.8mm、1.0mm、1.2mm、1.5mm、1.8mm、2.0mm、2.5mm宽（mm）+高（mm）200×80 {200为宽、80为高。

}200×100300×100300×150400×150400×200500×150500×200600×200800×3001200×200梯式：{梯式跨距较大，最小宽度需做100mm以上，厚度需要1.0mm以上}200×100200×150300×150300×250400×200600×200600×250800×250900×200900×2501000×2001000×2501200×250桥架的弯通、三通、四通、异径接头根据所连接的桥架规格的“高宽度”而提供给供应商。

电缆桥架的规格和型号大全
电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。

那么电缆桥架是怎么组成的呢？它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

电缆桥架型号大全：
1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。

2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既
适合用于动力电缆的安装，也适用于控制电缆的敷设。

3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。

电缆桥架规格表查询：。

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。

同时电缆桥架规格型号也跟结构的不一样也会有很多种，其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，下面就大家比较关心的电缆桥架型号做分享：一，电缆桥架常见规格型号——槽式（全封闭式）电缆桥架常见规格有：250mm×250mm150mm×250mm150mm×300mm100mm×250mm150mm×200mm二，梯级式电缆桥架常见规格有：100mm×200mm150mm×200mm100mm×600mm150mm×600mm100mm×800mm150mm×800mm100mm×500mm150mm×500mm100mm×300mm150mm×300mm100mm×400mm150mm×400mm三，电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

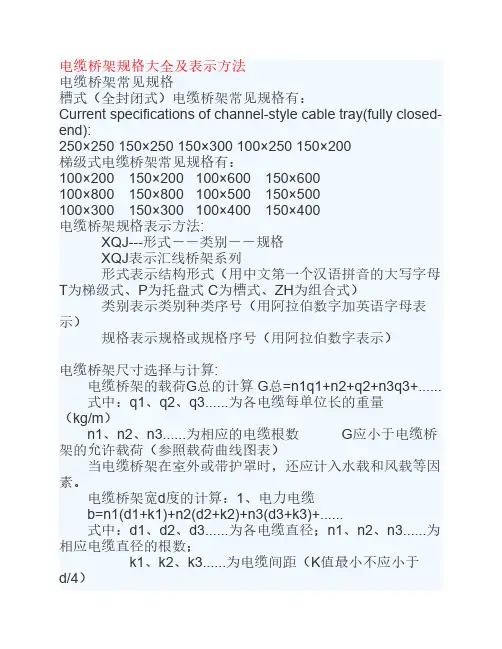

电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200　150×200 100×600　150×600100×800　150×800 100×500　150×500100×300　150×300 100×400　150×400电缆桥架规格表示方法: XQJ---形式－－类别－－规格 XQJ表示汇线桥架系列 形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式 C为槽式、ZH为组合式） 类别表示类别种类序号（用阿拉伯数字加英语字母表示） 规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算: 电缆桥架的载荷G总的计算 G总=n1q1+n2+q2+n3q3+...... 式中：q1、q2、q3......为各电缆每单位长的重量（kg/m） n1、n2、n3......为相应的电缆根数 G应小于电缆桥架的允许载荷（参照载荷曲线图表） 当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆 b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+...... 式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数； k1、k2、k3......为电缆间距（K值最小不应小于d/4） 控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右） 电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+... 需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h 式中：h为电缆桥架净高。

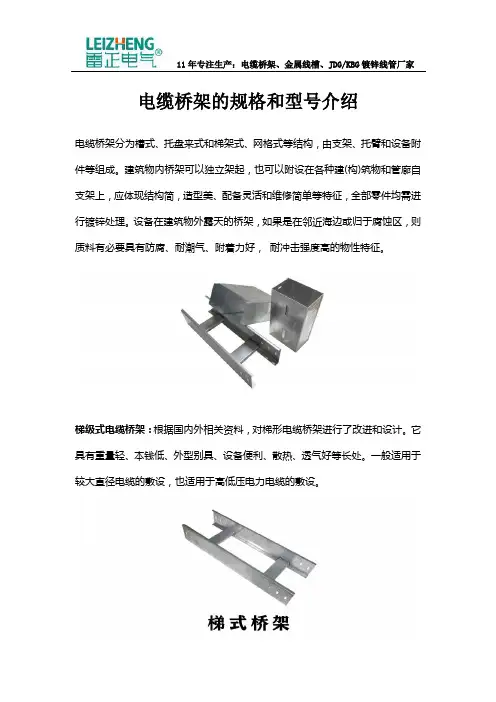

电缆桥架的规格和型号介绍电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和设备附件等组成。

建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简，造型美、配备灵活和维修简单等特征，全部零件均需进行镀锌处理。

设备在建筑物外露天的桥架，如果是在邻近海边或归于腐蚀区，则质料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特征。

梯级式电缆桥架：根据国内外相关资料，对梯形电缆桥架进行了改进和设计。

它具有重量轻、本钱低、外型别具、设备便利、散热、透气好等长处。

一般适用于较大直径电缆的敷设，也适用于高低压电力电缆的敷设。

托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。

它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。

它不仅适用于电力电缆设备，也适用于控制电缆的敷设。

槽式电缆桥架：槽式桥架是一种全封闭的索桥。

适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。

它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用。

阶梯电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点分别是：梯级式桥架具有良好的通风功能，无灰尘和干扰。

槽式、托盘式汇线桥架具有防尘、防搅扰功能。

电缆桥架常用规格参考：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。

一般，挑选和购买桥架，只需求注意以下4个关键。

1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。

因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。

2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。

比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。

3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。

4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。

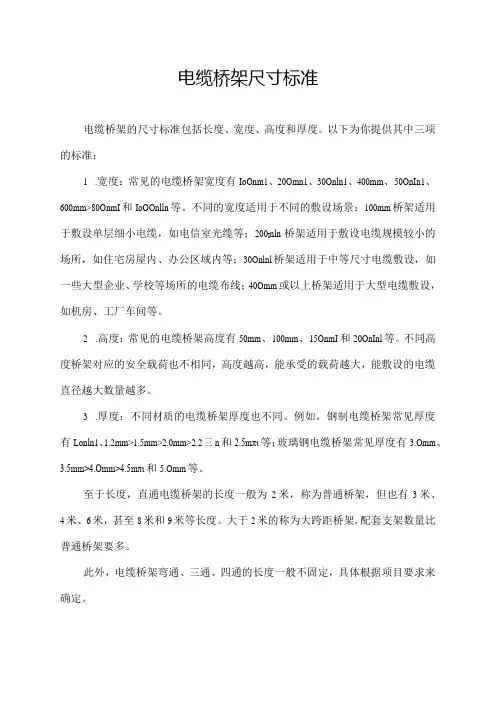

电缆桥架尺寸标准
电缆桥架的尺寸标准包括长度、宽度、高度和厚度。

以下为你提供其中三项的标准：
1.宽度：常见的电缆桥架宽度有IoOnm1、20Omn1、30Onln1、400mm、50OnIn1、600mm>80OnmI和IoOOnlln等。

不同的宽度适用于不同的敷设场景：100mm桥架适用于敷设单层细小电缆，如电信室光缆等；200I nln桥架适用于敷设电缆规模较小的场所，如住宅房屋内、办公区域内等；30Onlnl桥架适用于中等尺寸电缆敷设，如一些大型企业、学校等场所的电缆布线；40Omm或以上桥架适用于大型电缆敷设，如机房、工厂车间等。

2.高度：常见的电缆桥架高度有50mm、100mm、15OnmI和20OnInl等。

不同高度桥架对应的安全载荷也不相同，高度越高，能承受的载荷越大，能敷设的电缆直径越大数量越多。

3.厚度：不同材质的电缆桥架厚度也不同。

例如，钢制电缆桥架常见厚度有Lonln1、1.2mm>1.5mm>2.0mm>2.2三n和2.5mπι等；玻璃钢电缆桥架常见厚度有3.Omm、3.5mm>
4.Omm>4.5mπι和
5.Omm等。

至于长度，直通电缆桥架的长度一般为2米，称为普通桥架，但也有3米、4米、6米，甚至8米和9米等长度。

大于2米的称为大跨距桥架,配套支架数量比普通桥架要多。

此外，电缆桥架弯通、三通、四通的长度一般不固定，具体根据项目要求来确定。

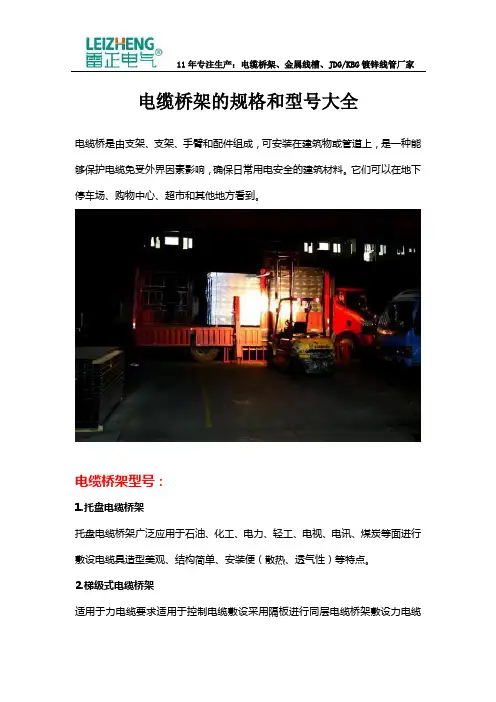

电缆桥架的规格和型号大全
电缆桥是由支架、支架、手臂和配件组成，可安装在建筑物或管道上，是一种能够保护电缆免受外界因素影响，确保日常用电安全的建筑材料。

它们可以在地下停车场、购物中心、超市和其他地方看到。

电缆桥架型号：
1.托盘电缆桥架
托盘电缆桥架广泛应用于石油、化工、电力、轻工、电视、电讯、煤炭等面进行敷设电缆具造型美观、结构简单、安装便（散热、透气性）等特点。

2.梯级式电缆桥架
适用于力电缆要求适用于控制电缆敷设采用隔板进行同层电缆桥架敷设力电缆
控制电缆梯级、托盘电缆桥架其表面处理静电喷涂、镀锌、热浸锌及镀锌再喷涂四种别用于同环境重腐蚀环境应作特殊防腐处理。

3.槽式电缆桥架
槽型电缆桥架是全封闭电缆桥架，适用于敷设计算机电缆、通信电缆、热电偶电缆及其高灵敏度系统控制电缆等。

电缆保护在严重腐蚀环境下有效。

槽式电缆盘的表面处理为静电喷涂、镀锌、热浸镀锌和镀锌再喷涂，用于同一环境的重腐蚀环境，应进行特殊防腐处理。

电缆桥架规格选择
1.复合环氧树脂电缆桥的宽度和高度应按照下表选择，并应按照电缆真实充电率
的规定值，不得超过有关标准规格，电力电缆应为40%-50%，控制电缆应为50%-70%，另加10%-25%的发展余额。

2.各种弯曲通道及附件均须符合工程条件，并须与桥梁配套。

3.支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

4.桥梁截面的选择如下表所示。

桥梁电缆网络中任何线路的最大自动过流保护额定电流或设定值(a)桥梁截面的最小值(mm2)。

电缆桥架规格型号厚度参考
由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称(以下简称桥架)。

时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等
电缆桥架型号：
槽式电缆桥架（XQJ-C）：槽式电缆桥架是一种全封闭型的电缆桥架。

最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

梯式电缆桥架（XQJ-T）：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好。

托盘式电缆桥架（XQJ-P）：托盘式桥架是半密封型，它跟镀锌槽式桥架的样子
非常相似，它具有重量轻、载荷大、造型美观、结构简单等优势。

电缆桥架规格厚度：。

电缆桥架规格与型号介绍电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，避免电缆收到外界要素的损坏。

首要由支架、托臂和设备附件组成，桥架首要类型能够分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架起设备，悉数零件均需进行镀锌处理，可设备在建筑物露出天。

也能够敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多露出电线需求被维护的供电环境都会见到电缆桥架的运用。

电缆桥架类型首要有哪几种：槽式电缆桥架、托盘式电缆桥架、梯级式电缆桥架等。

这些也是现在在我国运用比较多的桥架，多为密封型桥架。

什么样的环境下用什么类型的桥架，这是十分重要的问题。

槽式电缆桥架：是一种全密封型电缆桥架，它最适用于敷规划算机电缆、通讯电缆、热电偶电缆及其它高活络体系的操控电缆的屏蔽搅扰和重腐蚀环境中电缆的防护都有较好的效果。

托盘式电缆桥架：它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益，它既合适用于动力电缆的设备，也适用于操控电缆的敷设。

梯级式电缆桥架：适用于一般直轻大电缆的敷设，特别适用于高、低动力电缆的敷设。

电缆桥架规格展示：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。

一般，挑选和购买桥架，只需求注意以下4个关键。

1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。

因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。

2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。

比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。

3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。

4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。

整体的原则是，电缆总截面积与托盘内横断面积的比值，电力电缆不该大于40%；操控电缆不该大于50%。

电缆桥架是用于保护电缆用的，一般电缆桥架常见规格有：
Current specifications of channel-style cable tray(fully closed-end): 250×250 150×250 150×300 100×250 150×200
梯级式电缆桥架常见规格有：
100×200150×200100×600150×600
100×800150×800100×500150×500
100×300150×300100×400150×400
电缆桥架规格表示方法:
XQJ、形式、类别、规格，其中XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式），类别表示类别种类序号（用阿拉伯数字加英语字母表示），规格表示规格或规格序号（用阿拉伯数字表示）
武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，更多资讯请点击官网查看，欢迎直接来电咨询。

电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200 150×200100×600 150×600100×800 150×800100×500 150×500100×300 150×300100×400 150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。

桥架规格型号表桥架简介：电缆桥架归于一款为保护电缆而衍生的产品，它能够保护电缆在正常通电运作的情况下不被外界环境和不定要素影响和损坏，然后保证用电、供电安全。

电缆桥架由支架、托臂和设备附件组成。

桥架在建筑物内能够独立架起，也能够设备敷设在各样的建筑物和支架上，悉数零件都通过镀锌处理，无论是设备在室内或是室外都有很好的防腐作用。

桥架型号介绍：桥架常见型号有：槽式桥架、梯式桥架、托盘式桥架（如下）槽式桥架（无孔电缆托盘桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。

最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其他高活络体系的操控电缆等。

梯式电缆桥架：梯式桥架简称“ 梯式电缆桥架” 它外型像梯子形状，中心焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好。

托盘式电缆桥架（有孔电缆托盘桥架）：托盘式桥架是半密封型，它跟槽式桥架的姿态十分类似，它具有重量轻、载荷大、造型漂亮、结构简略、装置便利等长处。

桥架分类：电缆桥架表面处理方式分类：防火烤漆桥架、静电喷塑桥架、热浸镀锌桥架防火烤漆桥架：是由镀锌桥架经过加工表面一层防火涂料生产而成，使得桥架耐热、耐水、耐腐蚀等性能。

静电喷塑桥架：由镀锌桥架经过表面加工一层静电粉末喷塑而成，使得桥架表面光滑，亦可根据安装环境选择搭配颜色，有抗腐蚀、耐磨、防水和使用寿命长等性能。

热浸镀锌桥架：首先把原产品镀锌槽式桥架进行除锌后将钢构件浸入600°C左右高温融化的锌液中，使得桥架表面附着厚厚的锌层。

电缆桥架材质分类：镀锌桥架、铝合金桥架、不锈钢桥架镀锌桥架：由冷轧板通过镀锌附着在表面制成镀锌桥架，拥有良好的防腐和抗干扰能力。

不锈钢桥架：用304不锈钢型号材质制造而成，表面一般不需要处理，其性能及价值比其他材质桥架要高。

铝合金桥架：采用1060铝板制作，该铝板铝含量高达99.6%以上，铝合金梯式桥架具有抗腐蚀、耐磨、防水和使用寿命长等性能。

桥架常用规格：根据JB/T 10216-2013《电控配电用电缆桥架》标准规定桥架常用规格如下图以上便是桥架规格型号表的介绍，可供大家挑选桥架的时候作为参考，希望看完文章能对大家有所帮助。

电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200150×200 100×600150×600100×800150×800 100×500150×500100×300150×300 100×400150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。

电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托
臂和安装附件等组成。

建筑物内桥架可以独立架设，也可以敷设在
各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置
灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑
物外露天的桥架。

电缆桥架型号具体介绍：
1、梯式电缆桥架：
CQ1-T型梯式电缆桥架是按照国内外的详细资料而研发出来的。

它有着非常多的优点，比如重量轻、成本低、造型别具、安装方便、
散热、透气好等。

它一般被使用于直径较大电缆的敷设，比较适合
于高、低压动力电缆的敷设。

2、有孔电缆托盘桥架（托盘式电缆桥架）：
托盘式电缆桥架是一种半密封型的电缆桥架，它跟槽式桥架的外观
非常接近，它具有重量轻、载荷大、造型美观、结构简单、安装方
便等优点。

既适用于动力电缆的安装，也适用于控制电缆的敷设。

3、无孔电缆托盘桥架（槽式电缆桥架）：
槽式电缆桥架是一种全封闭型的电缆桥架，由于它独特的全封闭性，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏
系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的
效果。

4、大跨距电缆桥架
当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电
力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使
用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅
为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。
