电缆桥架型号规格及厚度

电缆桥架规格和型号
电缆桥架是用来支撑电缆和保护电缆的，给我们的生活带来了很多的便利，就比如一些大型的发电厂以及变电所等等，都是要用到电缆桥架的。

就连我们平时居住的高层建筑也是要使用到电缆桥架。

那么今天我们就来讲解一下电缆桥架规格和型号吧。

桥架型号简介：
托盘式电缆桥架：是石油、化工、轻工、电讯等方面运用最广泛的一种。

它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益。

它即适用于动力电缆的设备，也适合于控制电缆的敷设。

槽式电缆桥架：是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其他高活络系统的控制电缆等。

它对控制电缆的屏蔽烦扰和重腐蚀中环境电缆的防护都有较好的效果。

梯式电缆桥架：是根据国内外有关资料而改进规划的。

它具有重量轻、成本低、造型别具、设备便当、散热、透气好等利益。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

电缆桥架规格表：
桥架厚度标准参阅：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。

电缆桥架规格一、桥架的规格都有哪些？桥架的规格尺寸是根据施工现场安装工程设计师而量定。

而不是供应商来定规格，因为供应商根本不清楚施工现场环境需要用到多大的桥架，规格的尺寸是自定义的，宽度最小：200mm～1200mm。

高度最小：80mm～500mm。

供应商都可生产定制。

标准材质壁厚：0.8mm、1.0mm、1.2mm、1.5mm、1.8mm、2.0mm、2.5mm一般板材偏差幅度是：±0.05c二、最常用的规格：槽式与托盘式：（厚度自定）桥架厚度为：0.8mm、1.0mm、1.2mm、1.5mm、1.8mm、2.0mm、2.5mm宽（mm）+高（mm）200×80 {200为宽、80为高。

}200×100300×100300×150400×150400×200500×150500×200600×200800×3001200×200梯式：{梯式跨距较大，最小宽度需做100mm以上，厚度需要1.0mm以上}200×100200×150300×150300×250400×200600×200600×250800×250900×200900×2501000×2001000×2501200×250桥架的弯通、三通、四通、异径接头根据所连接的桥架规格的“高宽度”而提供给供应商。

桥架国标厚度标准
桥架国标厚度标准是指桥架（也称为电缆桥架、电缆槽等）所应符合的厚度标准，用于规定桥架的材料规格和尺寸，通常是以毫米（mm）为单位。

根据中国国家标准《通信电缆支架》（GB/T 7260-2008）规定，桥架的厚度标准如下：
1. 空心钢桥架：通常为1.0mm、1.2mm、1.5mm、1.8mm、
2.0mm等厚度。

2. 塑料桥架：通常为2.0mm、2.5mm、
3.0mm等厚度。

以上厚度是根据桥架的用途和承重要求来确定的，较轻的厚度适合较小承重的场合，而较厚的厚度适合较大承重的场合。

这些厚度标准旨在确保桥架的强度和稳定性，以便支撑和保护电缆和其他设备。

需要注意的是，不同厂家或地区的桥架厚度标准可能存在一定的差异，因此在选择和使用桥架时，建议参考当地的相关标准和规范。

东莞文兴桥架厂官网：描述：电缆桥架的承载重量表规范，安装施工时一定要清楚知道桥架内敷设的电缆重量达到多少，而再去选择桥架的厚度.（由于规格较多，整理桥架常用规格承载重量）规格：100x50~150x75 桥架厚度采用1.5mm100x50槽式桥架：槽体=1.761 护罩=3.115150x75槽式桥架：槽体=4.686 护罩=2.193规格：200x100~400x200桥架厚度采用2.0mm200x100槽式桥架：槽体=7.764护罩=4.153250x150槽式桥架：槽体=10.795 护罩=4.732300x100槽式桥架：槽体=9.569 护罩=5.958300x150槽式桥架：槽体=11.375 护罩=5.958400x100槽式桥架：槽体=11.375 护罩=7.764400x150槽式桥架：槽体=13.18 护罩=7.764400x200槽式桥架：槽体=14.986 护罩=7.764规格：500x100~800x200桥架厚度采用2.5mm500x100槽式桥架：槽体=16.475护罩=11.961500x150槽式桥架：槽体=18.733 护罩=11.961东莞文兴桥架厂官网：500x200槽式桥架：槽体=20.989 护罩=11.961600x100槽式桥架：槽体=18.733 护罩=14.219600x150槽式桥架：槽体=20.989 护罩=14.219600x200槽式桥架：槽体=23.246 护罩=14.219800x100槽式桥架：槽体=23.246 护罩=18.732800x150槽式桥架：槽体=25.503 护罩=18.732800x200槽式桥架：槽体=27.76 护罩=18.732注释：以上是槽式桥架与托盘式桥架的重量，梯式桥架重量则需要拿槽式桥架重量乘0.8计算。

提问：有的朋友问，为什么不把水平弯头、三通....重量整理出来呢？答：弯头与三通等作为桥架的安装附件，我们只需要根据相连接的桥架重量进行选择厚度就行。

国标桥架规格及壁厚一、引言国标桥架是一种常见的电缆支架，广泛应用于建筑、电力、通信等领域。

在使用桥架时，规格和壁厚是两个重要的参数。

本文将详细介绍国标桥架的规格和壁厚。

二、国标桥架规格国标桥架规格是指桥架的尺寸大小。

根据国家标准，桥架的规格分为50mm、75mm、100mm、150mm、200mm、300mm六种。

其中，50mm和75mm规格的桥架主要用于轻型电缆的敷设，100mm和150mm规格的桥架适用于中型电缆的敷设，200mm和300mm规格的桥架则适用于重型电缆的敷设。

在选择桥架规格时，需要根据电缆的类型、数量和敷设环境等因素进行综合考虑。

一般来说，电缆数量较少、敷设环境较狭窄的地方可以选择小规格的桥架，而电缆数量较多、敷设环境较宽敞的地方则需要选择大规格的桥架。

三、国标桥架壁厚国标桥架壁厚是指桥架的材料厚度。

根据国家标准，桥架的壁厚分为1.0mm、1.2mm、1.5mm、2.0mm、2.5mm、3.0mm六种。

其中，1.0mm 和1.2mm壁厚的桥架主要用于轻型电缆的敷设，1.5mm和2.0mm壁厚的桥架适用于中型电缆的敷设，2.5mm和3.0mm壁厚的桥架则适用于重型电缆的敷设。

在选择桥架壁厚时，需要根据电缆的重量、敷设长度和敷设环境等因素进行综合考虑。

一般来说，电缆重量较轻、敷设长度较短的地方可以选择薄壁桥架，而电缆重量较重、敷设长度较长的地方则需要选择厚壁桥架。

四、结论国标桥架规格和壁厚是影响桥架使用效果的两个重要参数。

在选择桥架时，需要根据电缆的类型、数量、重量、敷设长度和敷设环境等因素进行综合考虑，选择合适的规格和壁厚的桥架，以确保电缆的安全敷设和稳定运行。

国标电缆桥架厚度
根据国家相关标准，电缆桥架的厚度应不小于以下规定：
1. 梯式电缆桥架径宽度大于300mm，侧板厚度不小于1.2mm，盖板厚度不小于1.0mm。

2. 托盘式电缆桥架径宽度大于800mm，侧板厚度不小于1.5mm，盖板厚度不小于1.2mm。

3. 槽式电缆桥架径宽度大于800mm，侧板厚度不小于1.5mm。

电缆桥架的表面处理也应符合相关规定。

例如，热浸镀锌的表面处理应均匀、光滑，附着量应符合要求；静电喷塑的表面应光滑、平整、色泽均匀，无气泡、流痕、漏涂等缺陷。

此外，电缆桥架的跨距不应超过6m，支撑间距不应大于1.5m。

对于垂直安装的电缆桥架，固定点间距不应大于2m。

同时，电缆桥架应设置伸缩节和固定装置，以满足桥架变形的需要。

在选择电缆桥架时，应考虑桥架的材质、规格、型号、表面处理等因素，以确保其符合使用要求和安全性能。

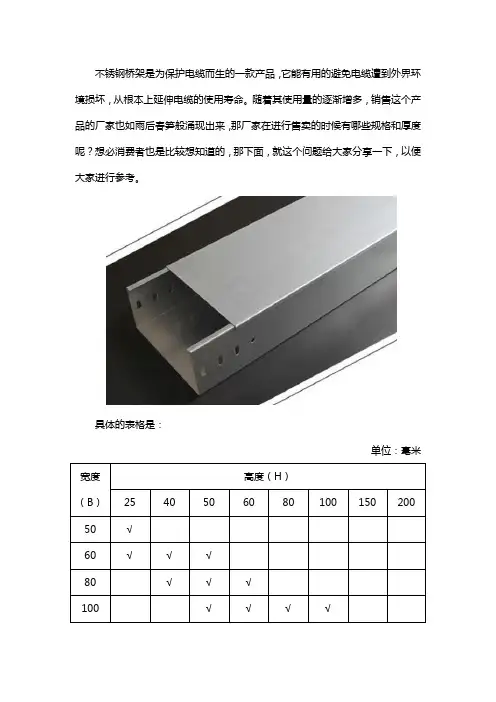

不锈钢桥架是为保护电缆而生的一款产品，它能有用的避免电缆遭到外界环境损坏，从根本上延伸电缆的使用寿命。

随着其使用量的逐渐增多，销售这个产品的厂家也如雨后春笋般涌现出来，那厂家在进行售卖的时候有哪些规格和厚度呢？想必消费者也是比较想知道的，那下面，就这个问题给大家分享一下，以便大家进行参考。

具体的表格是：
单位：毫米
宽度（B）
高度（H）
25 40 50 60 80 100 150 200
50 √
60 √√√
80 √√√
100 √√√√
150 √√√√
200 √√√√√
250 √√√√√
300 √√√√√√400 √√√√√√500 √√√√√600 √√√√800 √√√1000 √√除此外之外，不锈钢电缆桥架常用的厚度还有：0.8mm，专1.0mm，1.2mm(国标)，1.5mm(国标)，2.0mm(国标)，2.5mm(国标)。

常用规格是：200mm*100mm、300mm*100mm、400mm*100mm、400mm*150mm、400mm*200mm、500mm×100mm、500mm×150mm 500mm×200mm、600mm*200mm等等。

以上就是河南宝恒电气设备有限公司分享的全部内容，希望对大家有所帮助。

该公司生产各种电缆桥架，母线槽。

产品包括:槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等。

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。

同时电缆桥架规格型号也跟结构的不一样也会有很多种，其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，下面就大家比较关心的电缆桥架型号做分享：一，电缆桥架常见规格型号——槽式（全封闭式）电缆桥架常见规格有：250mm×250mm150mm×250mm150mm×300mm100mm×250mm150mm×200mm二，梯级式电缆桥架常见规格有：100mm×200mm150mm×200mm100mm×600mm150mm×600mm100mm×800mm150mm×800mm100mm×500mm150mm×500mm100mm×300mm150mm×300mm100mm×400mm150mm×400mm三，电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

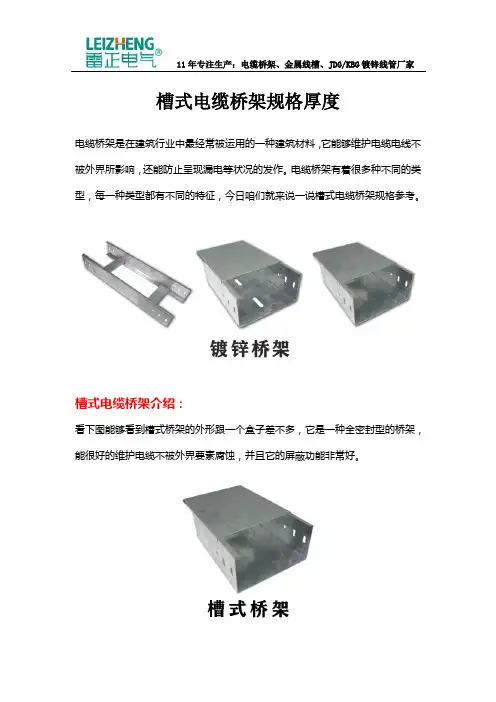

槽式电缆桥架规格厚度
电缆桥架是在建筑行业中最经常被运用的一种建筑材料，它能够维护电缆电线不被外界所影响，还能防止呈现漏电等状况的发作。

电缆桥架有着很多种不同的类型，每一种类型都有不同的特征，今日咱们就来说一说槽式电缆桥架规格参考。

槽式电缆桥架介绍：
看下图能够看到槽式桥架的外形跟一个盒子差不多，它是一种全密封型的桥架，能很好的维护电缆不被外界要素腐蚀，并且它的屏蔽功能非常好。

电缆桥架规格参考：
标准适用于：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）非标厚度：0.8mm、1.0mm、1.2mm
国标厚度：1.5mm、1.8mm、2.0mm、2.5mm、3.0mm。

电缆桥架的型号和规格电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

一、电缆桥架型号介绍槽式电缆桥架：是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。

它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。

它不仅适用于电力电缆设备，也适用于控制电缆的敷设。

梯式电缆桥架：具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。

二、电缆桥架规格查询三、电缆桥架需要怎样安装1、适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

2、济南电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

3、由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

4、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：5、金属电缆桥架及支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;6、非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2;7、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

8、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

9、电缆桥架处如有防火要求的场所，应采取防火隔离措施。

电缆桥架规格型号大全()电缆桥架对于从事水电行业的师傅来说并不陌生。

托盘可以有效防止外界因素对槽内线缆的损坏，但是很多人在购买线缆托盘时根本不知道有多少规格型号。

？？下面就详细说说电缆桥架的规格、型号、种类、材质、安装附件。

电缆桥架型号：槽式电缆桥架、梯式电缆桥架、托盘式电缆桥架电缆桥架材质分为：镀锌电缆桥架、喷涂电缆桥架、不锈钢电缆桥架、镀彩电缆桥架、分隔式电缆桥架、加强节能型电缆桥架、铝合金电缆桥架、热浸锌电缆桥架、氧化铝电缆桥架、防火电缆桥架等等电缆桥架安装配件：水平三通、水平弯通、上弯通、垂直下弯通、中分大小头、45度水平弯、垂直左下弯通、垂直左上弯通、垂直右上弯通、下角垂直三通、下边垂直三通、上垂直三通、高低让弯、左让弯、水平四通、垂直上弯通、垂直右下弯通、下垂直三通、异形三通等等电缆桥架壁厚厚度包括：0.5、0.8、1.0、1.2、1.5、2.0、2.5、3.0（单位是：mm）电缆桥架规格和型号，花了3个小时整理出来，手都废了（视频解说）电缆桥架规格表（宽mm*高mm）40*15、40*20、40*25、40*30、40*4050*15、50*20、50*25、50*30、50*40、50*5060*15、60*20、60*25、60*30、60*40、60*50、60*6070*30、70*40、70*50、75*5080*20、80*25、80*30、80*40、80*50、80*60、80*70、80*80100*40、100*50、100*60、100*65、100*70、100*75、100*80、100*100120*40、120*50、120*60、120*65、120*80、120*100、120*120150*50、150*60、150*65、150*70、150*75、150*80、150*100、150*120、150*150200*50、200*60、200*65、200*70、200*75、200*80、200*100、200*120、200*150、200*200、250*80250*100、250*120、250*125、250*150、250*200300*80、300*100、300*120、300*150、300*200、300*250 350*150、350*200400*100、400*150、400*200、400*250、400*300450*200500*100、500*150、500*200、500*250、500*300600*100、600*150、600*200、600*250、600*300700*100、700*150、700*200800*100、800*150、800*200、800*250、800*300、800*400 900*150、900*2001000*100、1000*150、1000*200、1000*250、1000*300、1000*4001200*100、1200*150、1200*200、1200*300、1200*4001400*100、1400*1501500*250（以上电缆桥架规格较为常见，特殊规格也支持定制）。

电缆桥架规格型号厚度参照
电缆桥架是一种设备，主要是用作为各种建筑物和管廊之间的一个桥梁，电缆桥架的结构也是多种的，主要分为槽式、托盘式和梯架式、网格式等等，该设备是由支架、托臂和安装附件等组成。

结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理。

电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架槽式桥架：又称“托盘式无孔电缆桥架”，是一种全封闭的桥架，有着不错的抗腐蚀能力。

托盘式桥架：又称“托盘式有孔桥架”，底部带有打孔，所以获得了散热快这一特点。

梯级式桥架：是一种根据国内外资料研发出的新型桥架，属于开放式桥架，有散
热快、结构简单、安装便利等特点。

电缆桥架国标厚度：
A.电缆桥架宽度≤150~1.0；
B.150＜电缆桥架宽度≤300~1.2；
C.300＜电缆桥架宽度≤500~1.5；
D.500＜电缆桥架宽度≤800~2.0；缆桥架宽度＞800~2.2。

电缆桥架规格型号表查询电缆桥架现在已经和我们的日子惜惜相关，它不只能维护线路不受外界要素破坏，还能有用的下降漏电等危险事端的发生，然后确保我们的用电安全。

电缆桥架是由支架、托臂和设备附件等组成。

建筑物内桥架能够独立架起，也能够敷设在各种建筑物和管廊支架上，应表现结构简，造型观、设备便利和维修方便等特征，悉数零件均需进行镀锌处理，设备在建筑物外露天的桥架。

有许多朋友对电缆桥架的了解不是许多，它有哪些种类和长什么姿态呢？今日我们就来说一下电缆桥架的种类及图片吧。

电缆桥架种类分为：托盘式桥架：在电讯、化工、电视、轻工、电力、石油等方面应用使用得最多的一种。

托盘式桥架有侧重量轻盈，载荷量大，造型美丽、结构简略，设备方便等长处，它不只适用在动力电缆的设备，还适用于控制电缆的敷设。

梯式桥架：一种由国内外最新资料研制的一种新式桥架，它具有重量轻，造价低，造型匠心独运，设备便利、散热、透气性好等利益。

它适用于一般直径较大电缆的敷设，超级适用于高、低压动力电缆的敷设。

槽式桥架：是一种全封闭型电缆桥架，和托盘式桥架极为相似，它最适用于敷设计算机电缆、通讯电缆、热电度偶电缆及其它高活络体系的控制电缆等，它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

以下为电缆桥架规格型号表：规格适用于：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm （国标）电缆桥架怎么检验：1．依据企业标准对桥架检验2．检验程序及检测方法（1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法；（2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷；（3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法；。
