【重磅】双代号网络图时间参数计算

双代号网络图时间参数的计算一、网络计划的时间参数及符号二、工作计算法例题：根据表中逻辑关系,绘制双代号网络图,并采用工作计算法计算各工作的时间参数;一工作的最早开始时间ESi-j--各紧前工作全部完成后,本工作可能开始的最早时刻;二工作的最早完成时间EFi-jEFi-j ＝ESi-j+ Di-j1．计算工期Tc等于一个网络计划关键线路所花的时间,即网络计划结束工作最早完成时间的最大值,即Tc ＝max｛EFi-n｝2．当网络计划未规定要求工期Tr 时, Tp＝Tc3．当规定了要求工期Tr 时,Tc≤Tp,Tp≤Tr--各紧前工作全部完成后,本工作可能完成的最早时刻;三工作最迟完成时间LFi-j1．结束工作的最迟完成时间LFi-j ＝Tp2. 其他工作的最迟完成时间按“逆箭头相减,箭尾相碰取小值”计算; --在不影响计划工期的前提下,该工作最迟必须完成的时刻;四工作最迟开始时间LSi-jLSi-j ＝LFi-j－Di-j--在不影响计划工期的前提下,该工作最迟必须开始的时刻;五工作的总时差TFi-jTFi-j ＝LSi-j－ESi-j或TFi-j＝LFi-j－EFi-j--在不影响计划工期的前提下,该工作存在的机动时间;六自由时差FFi-jFFi-j ＝ESj-k－EFi-j--在不影响紧后工作最早开始时间的前提下,该工作存在的机动时间; 作业1：根据表中逻辑关系,绘制双代号网络图;作业2：根据表中逻辑关系,绘制双代号网络图;。

双代号网络计划时间参数的计算1、时间参数的慨念及其符号工期（T），计算工期（Tc），要求工期（Tr），计划工期（Tp）。

当已规定了要求工期Tr时，T p≤Tr，当未规定要求工期Tr时，T p=Tr 。

2、网络计划中工作的六个时间参数最早开始时间（ESｉ－ｊ）：是指在各紧前工作全部完成后，工作i-j有可能开始的最早时刻；最早完成时间（EFｉ－ｊ）：是指在各紧前工作全部完成后，工作i-j有可能完成的最早时刻；最迟开始时间（LSｉ－ｊ）：是指在不影响整个任务按期完成的前提下，工作i-j 必须开始的最迟时刻；最迟完成时间（LFｉ－ｊ）：是指在不影响整个任务按期完成的前提下，工作i-j 必须完成的最迟时刻；总时差（TFｉ－ｊ）：是指在不影响总工期的前提下，工作i-j可以利用的机动时间；自由时差（FFｉ－ｊ）：是指在不影响其紧后工作最早开始的前提下，工作i-j 可以利用的机动时间。

①最早开始时间和最早完成时间的计算以网络计划的起点节点为开始节点的工作最早开始时间为0，如网络计划起点节点的编号为1，则：ESｉ－ｊ=0（i=1）最早完成时间=最早开始时间加上其持续时间，EFｉ－ｊ= ESｉ－ｊ＋Dｉ－ｊ最早开始时间=各紧前工作的最早完成时间EFh－ｊ的最大值,ESｉ－ｊ=max｛EFh－ｊ｝或ESｉ－ｊ=max｛ESh－ｊ＋Dh－ｊ｝②确定计算工期Tc计算工期=最早完成时间的最大值。

当网络计划终点节点的编号为n时，计算工期：Tc= max｛EFj－n｝。

无要求工期的限制时，Tp= Tc 。

③最迟开始时间和最迟完成时间的计算以网络计划的终点节点（j=n）为箭头节点的工作的最迟完成时间=计划工期，即：LF i-n=Tp最迟开始时间=最迟完成时间减去其持续时间：LS i-j=LF i-j—D i-j最迟完成时间=各紧后工作的最迟开始时间LS j-k的最小值：LF i-j=min｛LS j-k｝或LF i-j= min｛LF j-k－D j-k｝④计算工作总时差总时差=其最迟开始时间－最早开始时间，或等于最迟完成时间－最早完成时间，即：TF i-j=LS i-j-ES i-j ,TF i-j=LF i-j-EF i-j 。

双代号网络计划时间参数计算网络计划指在网络图上标注时间参数而编制的进度计划。

网络计划的时间参数是确定工程计划工期、确定关键线路、关键工作的基础，也是判定非关键工作机动时间和进行优化，计划管理的依据。

时间参数计算应在各项工作的持续时间确定之后进行。

网络计划的时间参数主要有： ·工作的时间参数：最早开始时间 ES （Early start ） 最早完成时间 EF （Early finish ） 最迟开始时间 LS （Late start ） 最迟完成时间 LF （Late finish ） 总时差 TF （Total float ） 自由时差 FF （Free float ） ·节点的时间参数：最早开始时间 TE （Early event time ） 最早完成时间 TL （Late event time ）在计算各种时间参数时，为了与数字坐标轴的规定一致，规定工作的开始时间或结束时间都是指时间终了时刻。

如坐标上某工作的开始（或完成）时间为第5天，是指第5个工作日的下班时，即第6个工作日的上班时。

在计算中，规定网络计划的起始工作从第0天开始，实际上指的是第1个工作日的上班开始。

一．双代号网络计划时间参数的计算双代号网络计划时间参数的计算有“按工作计算法”和“按节点计算法”两种。

（一）按工作计算法计算时间参数工作计算法是指以网络计划中的工作为对象，直接计算各项工作的时间参数。

计算程序如下：1．工作最早开始时间的计算工作的最早开始时间是指其所有紧前工作全部完成后，本工作最早可能的开始时刻。

工作j i -的最早开始时间以j i ES -表示。

规定：工作的最早开始时间应从网络计划的起点节点开始，顺着箭线方向自左向右依次逐项计算，直到终点节点为止。

必须先计算其紧前工作，然后再计算本工作。

（1）以网络计划起点节点为开始节点的工作的最早开始时间，如无规定时，其值等于零。

如网络计划起点节点代号为i ，则：（2）其它工作的最早开始时间等于其紧前工作的最早开始时间加上该紧前工作的工作历时所得之和的最大值，即：当工作j i -与其紧前工作i h -之间无虚工作时，有多项工作时取最大值：当工作j i -h-ii-j式中，()h g i h ES ES -- － 工作j i -的紧前工作i h -（h g -）的最早开始时间；()h g i h D D -- － 工作j i -的紧前工作i h -（h g -）的工作历时。

六个参数：早始、早完、晚始、晚完、总时差、自由时差早始＝紧前早始（取各紧前早始中的最大值）早完＝本早始＋本工作持续时间晚完＝紧后晚始（取各紧后晚始中的最小值）晚始＝本晚完－本工作持续时间总时差＝紧后始一本早完自由时差＝晚始－早始（晚完－早完）双代号网络图计算：（1）最迟完成时间和最迟开始时间：工作的最迟完成时间是指在不影响整个任务按期完成的条件下，本工作最迟必须完成的时刻。

工作的最迟开始时间则等于本工作的最迟完成时间与其持续时间之差。

（2）总时差和自由时差：工作的总时差是指在不影响工期的前提下，本工作可以利用的机动时间。

自由时差是在不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。

（3）从总时差和自由时差的定义可知，对同一项工作而言，自由时差不会超过总时差。

工作的总时差为零时，其自由时差必然为零。

（4）相邻两项工作之间的时间间隔：相邻两项工作之间的时间间隔是指本工作的最早完成时间与其紧后工作最早开始时之间可能存在的差值。

关键线路的确定：（1）一般网络计划中，总时差为零的工作称为关键工作，由开始节点至终止节点所有关键工作组成的线路为关键路线，这条路线上各工作持续时间之和为最大，即为工程的计算工期。

（2）不计算时间参数的情况下，由开始节点到终点节点形成的路线上各项工作持续时间之和最大值所对应的路线称为关键路线。

（3）在早时标网络图中，由开始节点至终止节点的线路中各项工作的自由时差均为零的路线即为关键路线。

（4）根据工期计算结果的分析，确定应索赔的工期。

此时主要是要区别关键工作和非关键工作。

若事件的发生延误了关键工作，则会发生工期延误；若事件发生延误了非关键工作，则要分析其延误的时间与该工作总的时差的比较，若延误大于该工作总的时差，则也应得到工期的补偿。

（5）根据工期延误情况确定费用索赔的数额。

这里主要是指由于工期延误所造成的承包人的窝工、机械闲置等费用的索赔。

另外，如果由于事件的发生而造成总工期的延长，则承包人还应得到管理费用等其他费用的补偿，其补偿数额按合同规定，如合同中无此项规定，可按分摊到每天的管理费用率来确定索赔数额。

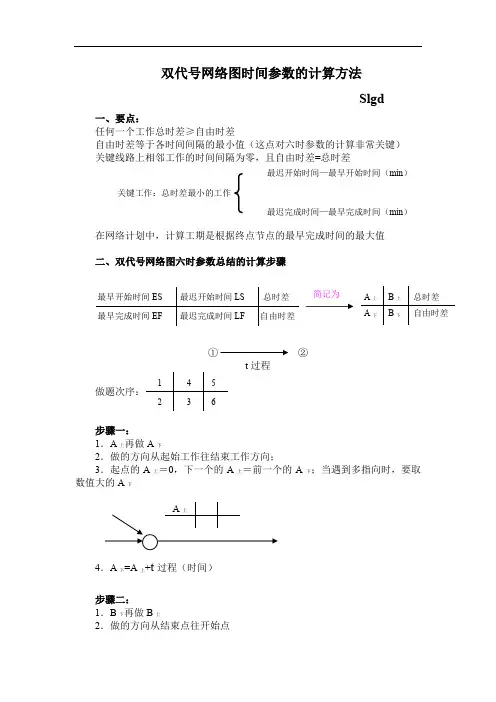

双代号网络图时间参数的计算方法
Slgd
一、要点：
任何一个工作总时差≥自由时差
自由时差等于各时间间隔的最小值（这点对六时参数的计算非常关键） 关键线路上相邻工作的时间间隔为零，且自由时差=总时差
在网络计划中，计算工期是根据终点节点的最早完成时间的最大值
二、双代号网络图六时参数总结的计算步骤
① ②
t 过程
步骤一：
1．A 上再做A 下
2．做的方向从起始工作往结束工作方向；
3．起点的A 上＝0，下一个的A 上＝前一个的A 下；当遇到多指向时，要取数值大的A 下
4．A 下=A 上+t 过程（时间）
步骤二：
1．B 下再做B 上
2．做的方向从结束点往开始点
关键工作：总时差最小的工作
最迟开始时间—最早开始时间（min ）
最迟完成时间—最早完成时间（min ）
3．结束点B下=T（需要的总时间=结束工作节点中最大的A下）结束点B
上=
T-t过程（时间）
4．B下=前一个的B上（这里的前一个是从终点起算的）；遇到多指出去的时，取数值小的B上
B上=B下—t过程（时间）
步骤三：总时差=B
上—A
上
=B
下
—A
下
如果不相等，你就是算错了
步骤四：自由时差=紧后工作A
上（取最小的）—本工作A
下
例：
总结四句话：
1．最早时间从起点开始，最早开始＝紧前最早结束的最大值；2．最迟时间总终点开始，最迟完成＝紧后最迟开始的最小值；3．总时差＝最迟－最早；
4．自由时差＝紧后最早开始的最小值－最早开始
注：总时差＝自由时差＋紧后总时差的最小值。

双代号网络图时间参数计算节点计算法ET-节点最早时间L T-节点最迟时间从起始节点开始顺着箭线方向依次进行计算步骤：1、计算节点的最早时间节点最早时间的计算应从网络计划的起点开始，顺着箭线方向依次进行，其计算步骤如下：1-1网络计划的起始节点，未规定最早时间时，其值等于01-2其他节点的最早时间等于所有箭头指向该节点工作的紧前节点最早时间+其作业时间（取最大值）2、确定计算工期与计划工期网络的计算工期等于网络计划终点节点的最早时间，若未规定要求工期，网络的计划工期等于计算工期。

3、确定节点最迟时间节点最迟时间的计算应从网络计划的终点节点开始，从后向前算。

3-1网络计划终点节点的最迟时间等于计划工期，在没有规定计划工期时等于计算工期，即最终节点的最早时间。

3-2其他节点的最迟时间等于该节点指向其他节点的最迟时间减去持续时间，取小值。

4、确定关键节点与关键工作当计划工期等于计算工期时，关键节点的最迟时间等于最早时间。

5、确定关键工作关键工作两端的节点必为关键节点，但两端为关键节点的工作不一定是关键工作。

当计划工期等于计算工期时，利用关键节点来判定关键工作必须满足紧前节点的最早时间+持续时间=紧后节点最早时间或紧前节点的最迟时间+持续时间=紧后节点最迟时间二、已知节点参数求工作参数（六大参数）最早开始ES，最早完成EF、最迟开始LS、最迟完成LF、总时差TF自有时差FF计算步骤：1、求最早开始时间某工作最早开始时间ES=其紧前节点的最早时间ET12、求最早完成时间某工作最早完成时间EF=其紧前节点的最早时间ET1+该工作持续时间D 3、求最迟完成时间某工作最迟开始时间LS=其紧后节点的最迟时间L T24、求最迟开始时间某工作最迟完成时间LF=其紧后节点最迟时间L T2-该工作持续时间D 5、求总时差某工作总时差TF=该工作紧后节点最迟时间L T2-该工作紧前节点的最早时间ET1 - 该工作持续时间D6、求自有时差某工作自由时差FF=该工作紧后节点最迟时间L T2-该工作紧前节点最迟时间L T1-该工作持续工期D。

双代号网络图六个时间参数计算口诀
(技巧)工作最早时间的计算:
顺着箭线，取大值
工作最迟时间的计算：
逆着箭线，取小值
总时差：
最迟开减最早开
自由时差：
后早开减本早完
1．工作最早时间的计算（包括工作最早开始时间和工作最早完成时间）：
“顺着箭线计算，依次取大”（最早开始时间--取紧前工作最早完成时间的最大值），起始结点工作最早开始时间为0。

用最早开始时间加持续时间就是该工作的最早完成时间。

2．网络计划工期的计算：
终点节点的最早完成时间最大值就是该网络计划的计算工期，一般以这个计划工期为要求工期。

3．工作最迟时间的计算（包括工作最迟完成时间和最迟开始时间）：
“逆着箭线计算，依次取小”（最迟完成时间--取紧后工作最迟开始时间的最小值）。

与终点节点相连的最后一个工作的最早完成时间（计算工期）就是最后一个工作的最迟完成时间。

用最迟完成时间减去工作的持续时间就是该工作的最迟开始时间。

4．总时差：
1/ 2
“最迟开减最早开”（最迟开始时间减最早开始时间或者最迟完成时间减最早完成时间）。

注意这里都是“最迟减最早”。

每个工作都有总时差，最小的总时差是零，我们经常说总时差为零的工作是“没有总时差”。

5．自由时差：
“后早开减本早完”(紧后工作的最早开始时间减本工作的最早完成时间)。

自由时差总是小于、最多等于总时差，不会大于总时差。

2/ 2。

双代号网络图中时间参数的计算双代号网络图中时间参数的计算3．双代号网络图中时间参数的计算(1)时间参数计算数学模型：下面取一网络片断(图9-24)作为计算简图。

图9-24计算简图节点编号：令整个计划的开始时间为第0天，则：最早时间：工作最早开始时间等于其紧前工作最早完成时间的最大值。

令整个计划的总工期为一常数，则：最迟时间：工作最迟完成时间等于其紧后工作最迟开始时间的最小值。

总时差：TF ij=自由时差：在网络计划中，总时差最小的工作为关键工作。

特别地，当网络计划的计划工期等于计算工期时，总时差为零的工作就是关键工作。

由于工作的自由时差是总时差的构成部分，所以，当工作的总时差为零时，其自由时差必然为零。

即：关键工作：如果网络计划中工作数量比较多，一般用项目管理软件进行计算。

如果数量不多也可用手工进行计算。

(2)计算步骤时间参数的计算方法很多，可人工计算，也可通过计算机计算。

手工计算一般采用图上计算法或表上计算法。

不管采用哪种方法，其计算步骤大致相同，具体步骤为：1)计算工作的最早时间。

工作的最早时间是从左向右逐项工作进行计算。

先定计划的开始时间，网络图中的起始节点一般取相对时间为第0天，则第一项工作的最早开始时间为第0天，将它与第一项工作的持续时间相加，即为该工作的最早完成时间。

逐项进行计算，一直算到最后一项工作，其最早完成时间即为该计划的计算工期。

2)确定网络计划的计划工期。

如果项目的总工期没有特殊的规定，一般取项目的计划工期为计算工期。

3)计算工作的最迟时间。

工作的最迟时间是从右向左逐项进行计算。

先定计划工期，最后一项工作的完成时间即为所定的计划工期时间，将它与其持续时间相减，即为最后一项工作的最迟开始时间。

逆方向逐项进行计算，一直算到第一项工作。

4)计算工作的总时差。

每一工作的最迟时间与最早时间之差，即为该工作的总时差。

5)计算工作的自由时差。

某一工作的自由时差为其紧后工作的最早开始时间最小值减去本工作的最早完成时间。

一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

双代号网络图时间参数计算网络图时间参数计算的目的是确定各节点的最早可能开始时间和最迟必须开始时间，以及各工作的最早可能开始时间和最早可能完成时间，最迟必须开始时间和最迟必须完成时间，各工作的总时差和自由时差，以便确定整个计划的完成日期、关键工作和关键线路，从而为网络计划的执行、调整和优化提供科学的数据。

时间参数的计算可采用不同方法，如图上作业法、表上作业法和电算法等，这里主要介绍图上作业法和表上作业法。

1.各项时间参数的符号表示图1∙1时间参数关系简图设有线路h~Hfjfk,则：D i.——工作i—j的施工持续时间；Dj——工作i—/的紧前工作h-i的施工持续时间；D hk——工作i—/♦的紧后工作/一k的施工持续时间；T iε——节点①最早时间；T；——节点①最迟时间;里——工作i-∕的最早开始时间；——工作i-j的最早完成时间；坐——工作i-∕的最迟开始时间；T£——工作，一/的最迟完成时间；用——工作，一/的总时差；电——工作，一/的自由时差；2.时间参数间的关系分析图1-1这条线路，可以得出如下结论:睛=T i εT 苔=需+ %丐=T-* =哨-0T3 .图上作业法当工作数目不太多时•，直接在网络图上进行时间参数的计算十分方便。

由于双代号 网络图的节点时间参数与工作时间参数紧密相关，因此，在图上进行计算时.，通常只需 标出节点（或工作）的时间参数。

现以图1-2为例介绍图上作业法的步骤：（I ）计算各个节点的最早时间7"节点的最早时间就是该节点前面的工作全部完成，后面的工作最早可能开始的时间。

计算节点的最早开始时间应从网络图的起点节点开始，顺着箭线方向依次逐项计算，直 到终点节点为止。

计算方法是：先假定起点节点①的最早时间为零，即7丁=0;中间节 点的最早时间为该节点前各紧前工作最早完成时间中的最大值。

根据公式（1-2）,工作 的最早完成时间为工作的最早开始时间（即工作的开始节点的最早时间）加上工作的持 续时间，故：T=ma⅛" + %∙} （1-5）在图1-2中，各节点的最早时间计算如下:(1-1) (1-2) (1-3) (1-4)图1・2图上作业法示意图4^=7]E+D1,2=0+7=7*=7]E + %=0 + 4 = 47]E+D1,4=0+4=4'乃= max<琛+ 2 .4 =7 + 2 = 91 = 9* +。

双代号网络图时间参数的计算
二、工作计算法
【例题】：根据表中逻辑关系，绘制双代号网络图，并采用工作计算法计算各工作的时间参数。

--各紧前工作全部完成后，本工作可能开始的最早时刻。

（二）工作的最早完成时间EF i-j
EF i-j＝ES i-j + D i-j
1．计算工期T c等于一个网络计划关键线路所花的时间，即网络计划结束工作最早完成时间的最大值，即T c＝max｛EF i-n｝
2．当网络计划未规定要求工期T r时，T p＝T c
3．当规定了要求工期T r时，T c≤T p，T p≤T r
--各紧前工作全部完成后，本工作可能完成的最早时刻。

（三）工作最迟完成时间LF i-j
1．结束工作的最迟完成时间LF i-j＝T p
2. 其他工作的最迟完成时间按“逆箭头相减，箭尾相碰取小值”计算。

--在不影响计划工期的前提下，该工作最迟必须完成的时刻。

（四）工作最迟开始时间LS i-j
LS i-j＝LF i-j－D i-j
--在不影响计划工期的前提下，该工作最迟必须开始的时刻。

（五）工作的总时差TF i-j
TF i-j＝LS i-j－ES i-j 或TF i-j＝LF i-j－EF i-j
--在不影响计划工期的前提下，该工作存在的机动时间。

（六）自由时差FF i-j
FF i-j＝ES j-k－EF i-j
--在不影响紧后工作最早开始时间的前提下，该工作存在的机动时间。

作业1：根据表中逻辑关系，绘制双代号网络图。

双代号网络图作为工程项目进度管理中,是最常用的工作进度安排方法,也是工程注册类执业考试中必考内容，对它的掌握程度,决定了实务考试的通过概率大小。

双代号网络图时间参数主要为6个时间参数（最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差和自由时差）的计算,按计算方法可以分为：1、节点计算法2、工作计算法３、表格计算法节点计算法最适合初学者,其计算方法简单、快速。

计算案例：某工程项目的双代号网络见下图。

（时间单位：月）[问题]计算时间参数和判断关键线路。

ﻫ[解答]1、计算时间参数（１)计算节点最早时间，计算方法：最早时间:从左向右累加,取最大值。
