题目： CM6132普通车床电气控制电路设计目录第一章绪论 ----------------------------------------------------------------------- 11.1 课程实训目的 --------------------------------------------------------------- 11.2 课程实训的预备知识--------------------------------------------------------- 11.3 课程实训要求 --------------------------------------------------------------- 1第二章课程实训内容------------------------------------------------------ 2第三章 CM6132普通车床电气控制电路设计 ------------------------------------ 33.1传动设计 -------------------------------------------------------------------- 33.2确定结构式及结构网--------------------------------------------------------- 33.3绘制电气控制原理图--------------------------------------------------------- 33.4 CM6132普通车床电气控制电路所用电器元件一览表如下表所示：------------- 53.5动力计算 -------------------------------------------------------------------- 53.6 结构设计-------------------------------------------------------------------- 73.7主轴的强度校核-------------------------------------------------------------- 9第四章课程实训总结------------------------------------------------------------ 12参考文献 -------------------------------------------------------------------------- 14第一章绪论1.1 课程实训目的本实训要求学生在掌握有关电气控制基本知识的基础上，设计相关控制系统。
项目一 CA6140型普通车床电气控制线路故障检修1、熟悉机床电气电路检修的一般步骤。
2、了解机床电气检修常用方法的原理及注意事项。
3、熟悉掌握CA6130型车床控制电路原理，能对信号灯、指示灯和断电保护电路的典型故障进行理论分析。
4、能对主轴电动机、冷却泵电动机、刀架的快速移动电动控制电路的典型故障进行理论分析。
5、能按照机床电气检修的一般步骤分析和排除一些简单控制电路故障。
1、CA6140型车床主轴电动机回路的故障排除。
2、CA6140型车床电气线路冷却泵电动机回路的故障排除。
一、CA6140型车床电路的电路图（见图2—1—1）CA6140型卧式车床电气控制电路由三台电动机拖动，全部单方向旋转，主轴旋转方向的改变、进给方向的改变、快速移动方向的改变都靠机械传动关系来实现。
它具有完善的人身安全保护环节：设有带钥匙的电源断路器QS、机床床头皮带罩处的安全开关SQ1、机床控制配电箱门上的安全开关SQ2等。
图2—1—1 CA6140型车床电路的电路图二、CA6140型车床电路的工作原理：（一）主电路分析主电路中共有三台电动机，图中M1为主轴电动机，用以实现主轴旋转和进给运动；M2为冷却泵电动机；M3为溜板快速移动电动机。
M1、M2、M3均为三相异步电动机，容量均小于10kW，全部采用全压直接起动皆有交流接触器控制单向旋转。
M1电动机由起动按钮SB1，停止按钮SB2和接触器KM1构成电动机单向连续运转控制电路。
主轴的正反转由摩擦离合器改变传动来实现。
M2电动机是在主轴电动机起动之后，扳动冷却泵控制开关SA1来控制接触器KM2的通断，实现冷却泵电动机的起动与停止。
由于SA1开关具有定位功能，故不需自锁。
M3电动机由装在溜板箱上的快慢速进给手柄内的快速移动按钮SB3来控制KM3接触器，从而实现M3的点动。
操作时，先将快速进给手柄扳到所需移动方向，再按下SB3按钮，即实现该方向的快速移动。
三相相电源通过转换开关QS1引入，FU1和FU2作短路保护。
C620－1型普通车床的电气控制图解一、普通车床的主要作用及结构作用：普通车床是一种应用极为广泛的金属切削机床，它主要用来车削外圆、内圆、端面、螺纹和定型表面，并可用钻头、铰刀、镗刀进行加工。
结构：普通车床主要由床身、主轴变速箱、进给箱、溜板箱、溜板与刀架、尾架、光杠、丝杠等部分组成。
二、C620－1型普通车床的电气控制C620－1型普通车床的电气控制原理图如下：1、电气控制原理图的构成及作用电气控制原理图可分为主电路、控制电路及照明电路。
主电路中的M1为主轴电动机，拖动主轴旋转；M2为冷却电动机，输出冷却液。
因它们的容量均小于10kW，可采用全压启动。
控制电路是由按钮、热继电器和接触器线圈组成，通过按钮SB1和SB2来控制主电路的两台电机。
照明电路由变压器和照明灯组成，主要是照明用。
2、电气控制线路分析1）、主电路分析主电路中有两台电动机，电动机M1、M2采用SQ1作电路开关，接触器KM的主触点来控制M1的启动和停止。
转换开关SQ2控制M2的启动和停止。
2）、控制电路分析控制电路采用380V交流电源供电，只要按动按钮SB2，KM线圈便得失，其自锁触点闭合自锁，它的主触点闭合，此时M1启动。
M1启动后，合上SQ2，冷却电动机立即启动。
按下按钮SB2两台电动机停止。
3）、辅助电路分析照明电路采用36V安全电压，由变压器TC供给，QS3控制照明电路。
4）、保护环节分析熔断器FU1和FU2分别对M和控制电路进行短路保护，因向车床供电的电源开关要装熔断器，所以M1未用熔断器进行短路保护。
热继电器FR1和FR2分别对电动机M1和M2进行过载保护，其触点串联在KM线圈回路中，M1、M2的任一台电动机过载，热继电器的常闭触点打开，KM都将失电而使两台电动机停止。
3、常见故障分析1）、主轴电动机不能起动配电箱或总开关中的熔断器已烧断；控制电路出了故障，如：按钮（SB1或SB2已损坏或接触不良）、熔断器断了、热继电器（很可能是其触头部分出了问题）、接触器等；电动机已损坏。

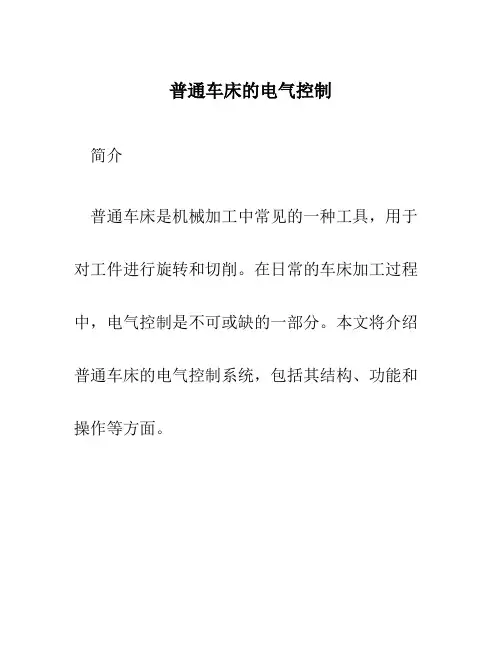

普通车床的电气控制简介普通车床是机械加工中常见的一种工具，用于对工件进行旋转和切削。
在日常的车床加工过程中，电气控制是不可或缺的一部分。
本文将介绍普通车床的电气控制系统，包括其结构、功能和操作等方面。
一、电气控制系统的结构普通车床的电气控制系统主要包括以下几个部分：1.主电路：主电路是整个电气控制系统的核心部分，通过控制主电路的通断，可以实现对车床的启停控制。
主电路通常由电源、主开关、磁力起动器等组成。
2.运动控制部分：运动控制部分用于控制车床的各个运动部件，包括主轴、进给轴、工作台等。
通过控制运动控制部分，可以实现车床的转速调节、进给速度调节等功能。
3.辅助控制部分：辅助控制部分主要包括润滑系统、冷却系统、安全保护装置等。
这些辅助设备通过电气控制来实现对车床的润滑、冷却和安全保护等功能。
二、电气控制系统的功能普通车床的电气控制系统具有以下主要功能：1.启停控制：通过控制主电路的通断，实现对车床的启停控制，保证车床在正常工作状态下运行。
2.转速调节：通过控制主轴的转速，实现对工件的加工速度调节。
不同的工件对应不同的转速，通过电气控制系统可以调节主轴的转速，以满足工件加工的需求。
3.进给速度调节：通过控制进给轴的进给速度，实现对工件的进给速度调节。
不同的工件对应不同的进给速度，通过电气控制系统可以调节进给轴的进给速度，以满足工件加工的需求。
4.润滑和冷却控制：通过控制润滑系统和冷却系统的工作，实现对车床的润滑和冷却控制，以保证车床的正常运行和工件的加工质量。
5.安全保护控制：通过控制安全保护装置的工作，实现对车床的安全保护控制。
例如，当车床发生故障或超负荷时，可以通过电气控制系统实现车床的紧急停机保护。
三、电气控制系统的操作普通车床的电气控制系统通过控制面板来进行操作。
操作者可以通过面板上的按键和转动调节钮来实现对车床的各项功能的控制。
1.启停控制：通过按下面板上的启动按钮，可以使车床启动；通过按下停止按钮，可以使车床停止。

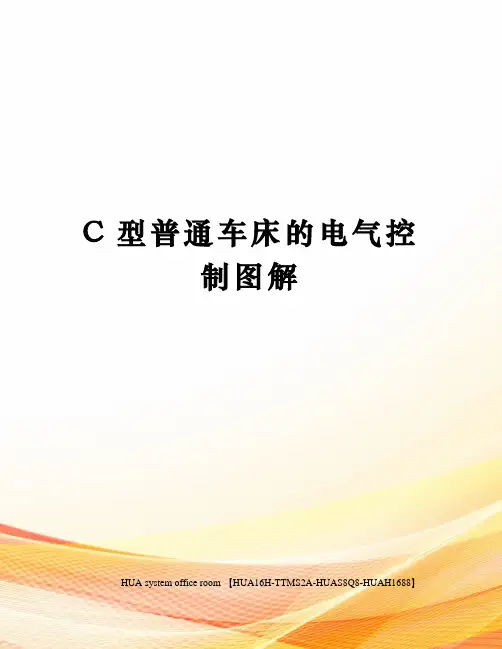

C型普通车床的电气控制图解HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】C620－1型普通车床的电气控制图解一、普通车床的主要作用及结构作用：普通车床是一种应用极为广泛的金属切削机床，它主要用来车削外圆、内圆、端面、螺纹和定型表面，并可用钻头、铰刀、镗刀进行加工。
结构：普通车床主要由床身、主轴变速箱、进给箱、溜板箱、溜板与刀架、尾架、光杠、丝杠等部分组成。
二、C620－1型普通车床的电气控制C620－1型普通车床的电气控制原理图如下：1、电气控制原理图的构成及作用电气控制原理图可分为主电路、控制电路及照明电路。
主电路中的M1为主轴电动机，拖动主轴旋转；M2为冷却电动机，输出冷却液。
因它们的容量均小于10kW，可采用全压启动。
控制电路是由按钮、热继电器和接触器线圈组成，通过按钮SB1和SB2来控制主电路的两台电机。
照明电路由变压器和照明灯组成，主要是照明用。
2、电气控制线路分析1）、主电路分析主电路中有两台电动机，电动机M1、M2采用SQ1作电路开关，接触器KM的主触点来控制M1的启动和停止。
转换开关SQ2控制M2的启动和停止。
2）、控制电路分析控制电路采用380V交流电源供电，只要按动按钮SB2，KM线圈便得失，其自锁触点闭合自锁，它的主触点闭合，此时M1启动。
M1启动后，合上SQ2，冷却电动机立即启动。
按下按钮SB2两台电动机停止。
3）、辅助电路分析照明电路采用36V安全电压，由变压器TC供给，QS3控制照明电路。
4）、保护环节分析熔断器FU1和FU2分别对M和控制电路进行短路保护，因向车床供电的电源开关要装熔断器，所以M1未用熔断器进行短路保护。
热继电器FR1和FR2分别对电动机M1和M2进行过载保护，其触点串联在KM线圈回路中，M1、M2的任一台电动机过载，热继电器的常闭触点打开，KM都将失电而使两台电动机停止。
3、常见故障分析1）、主轴电动机不能起动配电箱或总开关中的熔断器已烧断；控制电路出了故障，如：按钮（SB1或SB2已损坏或接触不良）、熔断器断了、热继电器（很可能是其触头部分出了问题）、接触器等；电动机已损坏。
普通车床电气控制线路识读排查机床电气控制线路因机床的种类、功能及其加工工艺不同，除了各种切削运动及其辅助运动需电气控制外，还有照明、冷却等许多电气控制内容，电气控制线路较为复杂。
一、电气制图规则采用国家标准规定的电器图形文字符号绘制而成的，用以表达电气控制系统原理、功能、用途以及电气元件之间的布置、连接和安装关系的图形称为电气图。
主要有电气原理图、电气接线图和电气安装图。
电气图绘制必须遵守国家标准局颁布的最新电气制图标准。
目前主要有GB /GT4728—1996~2000《电气简图用图形符号》、GB7159—1987《电气技术中的文字符号制定通则》、GB4026—1992《电器设备接线端子和特定导线线端的识别及应用字母数字系统通则》、GB/T6988.3-1997《电气制图、接线图和接线表》、GB/T6988.1~4—2002《电气技术文件的编制》等。
此外还须遵守机械制图与建筑制图的相关标准。
1.电气元件绘制规则图1是CW6132车床的电气原理图。
图中包括了该机床所有电气元件导电部件和接线端点之间的连接关系。
图1CW6132车床电气原理图1）触头图示状态电气图中电气元件触头的图示状态应按该电器的不通电状态和不受力状态绘制。
对于接触器、电磁继电器触头按电磁线圈不通电时状态绘制；对于按钮、行程开关按不受外力作用时的状态绘制；对于低压断路器及组合开关按断开状态绘制；热继电器按未脱扣状态绘制；速度继电器按电动机转速为零时的状态绘制；事故、备用与报警开关等按设备处于正常工作时的状态绘制；标有“OFF”等多个稳定操作位置的手动开关则按拨在“OFF”位置时的状态绘制。
2）文字标注规则电气图中文字标注遵循就近标注规则与相同规则。
所谓就近规则是指电气元件各导电部件的文字符号应标注在图形符号的附近位置；相同规则是指同一电气元件的不同导电部件必须采用相同的文字标注符号（如图1中，交流接触器线圈、主触头及其辅助触头均采用同一文字标注符号KM）。
第三章 常用机床的电气控制线路金属切削机床是机械加工的主要设备。
本章主要介绍几种常用机床电气控制线路的工作原理。
本章要求：（１）会分析常用机床（如CA６１４０普通车床、M７１３０平面磨床、M７４７５B平面磨床、Z３５摇臂钻床、Z３０４０摇臂钻床、X６２W万能铣床与T６８卧式镗床）的电气控制原理。
（２）了解常用机床控制线路的常见故障及排除方法。
第一节 普通车床的电气控制线路车床是机械加工中使用最广泛的一种机床，约占机床总数的２５％～５０％左右。
在各种车床中，应用最多的是普通车床。
普通车床可以用来车削工件的外圆、内圆、端面和螺纹等，并可以装上钻头或铰刀等进行钻孔和铰孔等加工。
型号的含义为：C A6140车床结构上与C6140不同最大车削直径为400mm 卧式车床系卧式车床组下面以CA６１４０普通车床为例来进行分析。
一、主要结构和运动情况CA６１４０普通车床的主要结构如图３－１所示。
切削时，主运动是工件作旋转运动，也就是产生车削的运动；进给运动是刀具作直线移动，也就是使切削能连续进行下去的运动。
电动机的动力，由三角带通过主轴箱传给主轴。
变换主轴箱外的手柄位置，可以改变主轴的转速。
主轴通过卡盘带动工件作旋转运动。
主轴一般只要求单方向旋转，只有在车螺纹时才需要用反转来退刀。
CA６１４０用操纵手柄通过摩擦离合器来改变主轴旋转方向，别的车床也有用改变电动机的正反转向来改变主轴转向的。
CA６１４０车床的进给运动消耗的功率很小，且车螺纹时要求主轴的旋转角度与进给的移动距离之间保持一定的比例，所以也由主轴电动机拖动，不再另加单独的电动机拖动。
主轴电动机传来的动力，经过主轴箱、挂轮架传到进给箱，再由光杠或丝杠传到溜板箱，使溜板箱带动刀架沿图３－１ CA６１４０普通车床结构示意图床身导轨作纵向走刀运动；或者传到横溜板，使刀架作横向走刀运动。
所谓纵向运动，是指相对于操作者作向左或向右的运动。
所谓横向运动，就是指相对于操作者往前或往后的运动。
C650-2普通车床电气原理图分析主要由三台电动机组成，M1为主轴电动机，M2为冷却泵电动机，M3为刀架快速移动电动机。
电路路径:(L12号线)?FU2熔断器?(1号线)?SB1停止按钮1、主轴电动机点动控制常闭触点?(3号线)?SB2点动按钮常开触点?(4号线)?KM2接触器常闭触点?(6号线)?KM1接触器线圈?(7号线)?FR1热继电器常闭触点?(2号线)?FU2熔断器?(L13号线);当按下SB2点动按钮后，KM1接触器吸合(主触点闭合、常开触点闭合、常闭触点断开);主电路路径:(L1号线、L2号线、L3号线)?QS刀开关?(L11号线、L12号线、L13号线)?FU1熔断器?(U11号线、V11号线、W11号线)?KM1接触器主触点?(U21号线、V21号线、W21号线)?FR1热继电器热元件?(U31号线、V31号线、W31号线)?(U1号线、V1号线、W1号线)?电动机M1(主轴旋转); 电阻R2、主轴电动机正转控制电路路径:主轴电动机正转启动按钮SB3使用了2组常开触点。
但启动的先决条件是KM3接触器和KA中间继电器都要保持常时吸合。
路径:(L12号线)?FU2熔断器?(1号线)?SB1停止按钮常闭触点?(3号线)?SB3正转启动按钮常开触点?(8号线)?KM3接触器线圈?(7号线)?FR1热继电器常闭触点?(2号线)?FU2熔断器?(L13号线); KM3接触器吸合(主触点闭合、常开触点闭合、常闭触点断开)?(L12号线)?FU2熔断器?(1号线)?SB1停止按钮常闭触点?(3号线)?KM3接触器常开触点触点?(13号线)?KA中间继电器线圈?FU2熔断器?(L13号线);当KM3接触器和KA中间继电器吸合后，KM3接触器主触点闭合，KA中间继电器常开触点闭合常闭触点断开。
两个器件并保持常时吸合，常时吸合路径:(L12号线)?FU2熔断器?(1号线)?SB1停止按钮常闭触点?(3号线)?KA中间继电器常开触点?(8号线)?K3接触器线圈?FU2熔断器?(L13号线);KM3接触器吸合，那么KA中间继电器也吸合，使用KA中间继电器的常开触点形成一个常时吸合的回路。
