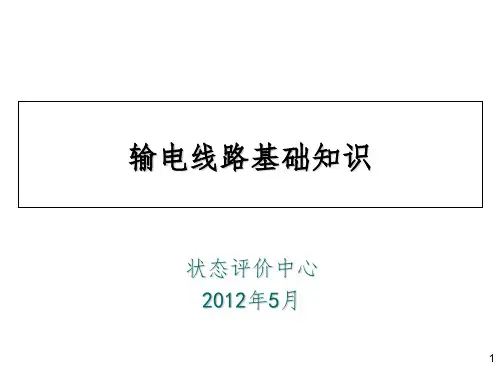

输电线路基础知识20120501

输电线路基础知识输电线路基础知识回顾输电线路是电力系统中的重要组成部分，用于将电能从发电厂输送到用户。

在学习输电线路基础知识前，我们先来了解一些相关的基本概念。

1. 输电线路的分类：- 按电压等级分类：超高压、高压、中压和低压线路；- 按导线形式分类：裸导线、绝缘导线、电缆和光缆；- 按线路结构分类：架空线路和地下线路。

2. 输电线路的主要组成部分：- 导线（也称为导体）：负责输送电能的电流；- 绝缘子：将导线与支柱（塔、杆）绝缘，防止电流漏流； - 支柱（塔、杆）：用于支撑和固定导线和绝缘子；- 地线：用于导电故障时将电流引入地面，确保人身安全和设备正常运行；- 接地装置：将输电线路的金属结构与地面连接，确保信号的良好接地。

3. 输电线路的特点：- 输电线路中的电流很大，因此线路中会存在较大的线路电阻和电压降；- 输电线路的电流通常是交流电流，其频率一般为50Hz或60Hz；- 输电线路一般以直线或近似直线的方式连接，以确保电力传输的效率。

4. 输电线路的损耗：- 输电线路会因为线路电阻而发生功率损耗；- 功率损耗会导致线路温度升高，因此需要采取相应的散热措施；- 输电线路的损耗还可能包括电磁辐射损耗和绝缘介质损耗等。

5. 输电线路的安全性：- 输电线路需要具备良好的绝缘性能，以防止电流漏流和接地故障；- 输电线路需要经过科学合理的设计，以确保其可靠性和稳定性；- 输电线路需要进行定期的检修和维护，以防止设备老化和故障发生。

这些是输电线路基础知识的一部分，对于电力系统的学习和应用具有重要意义。

通过了解这些基本概念，我们可以更好地理解和应用输电线路相关的知识。

运行方式本站电气主接线为单元接线，1F、2F机组分别并列于10kVⅠ、Ⅱ段母线，经1B、2B主变接入220kV Ⅰ母，斜卡电站电量通过斜塔线汇聚于220kv母线上，通过一回220kV踏九线送入500kV九龙变电站。

1CB、2CB厂变分别接于10kVⅠ、Ⅱ段母线，3CB厂变接于35kV斜塔线上。

线路构成架空输配电线路的主要部件有:导线、避雷线、金具、绝缘子、杆塔、拉线和基础、接地装置等，如下图所示：各部件作用及分类1、导线导线是固定在杆塔上输送电流用的金属线，由于导线常年在大气中运行，经常承受拉力，并受风、冰、雨、雪和温度变化的影响，以及空气中所含化学杂质的侵蚀。

因此，导线的材料除了应有良好的导电率外，还须具有足够的机械强度和防腐性能。

目前在输电线路设计中，架空导线和避雷线通常用铝、铝合金、铜和钢材料做成，它们具有导电率高，耐热性能好，机械强度高，耐振、耐腐蚀性能强，重量轻等特点。

一般输电线每相采用单根导线，对于超高压容量输电线路，为了减小电晕以降低电能损耗，并减小对无线电、电视的干扰，多采用相分裂导线，即每相采用两根、三根或更多跟导线。

2.避雷线（架空地线）避雷线作用是防止雷电直接击于导线上，并把雷电流引入大地。

避雷线悬挂于杆塔顶部，并在每基杆塔上均通过接地线与接地体相连接，当雷云放电雷击线路时，因避雷线位于导线的上方，雷首先击中避雷线，并藉以将雷电流通过接地体泄入大地，从而减少雷击导线的几率，保护线路绝缘免遭雷电过电压的破坏，起到防雷保护作用。

在架空地线中通以通信用的光纤，这种架空地线称为光纤复合架空地线。

3.线路金具通常把输电线路使用的金属部件总称为金具，输电线路金具主要起支持、固定、接续导地线的作用，是连接导线与绝缘子、绝缘子与杆塔以及地线与杆塔的重要部件。

金具种类繁多，按照性能和用途可分为：线夹、连接金具、接续金具、保护金具和拉线金具。

4.绝缘子绝缘子是线路绝缘的主要元件，用来支撑或悬吊导线使之与杆塔绝缘，保证线路具有可靠的电气绝缘强度，用来支持或悬挂导线，并使导线与杆塔间不发生闪络的原件，是支撑导线并使之与杆塔绝缘的物体。

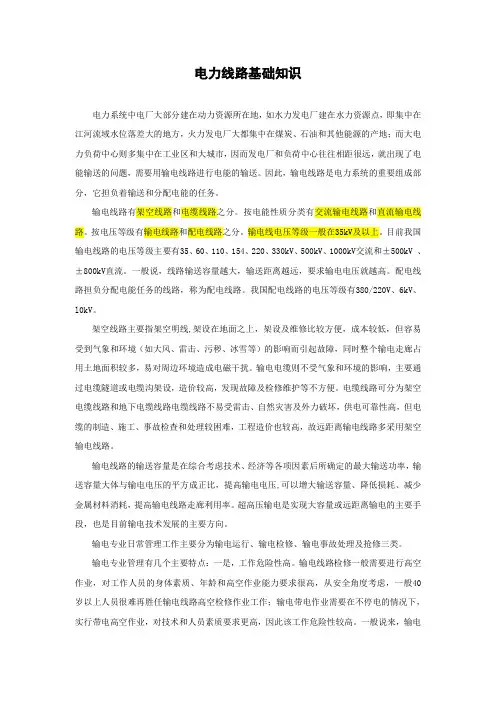

电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。

输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。

四川省明远电力建设工程有限公司220kV翠山输变电工程项目部二○一三年三月220kV翠山输变电工程输电基础知识输电线路施工技术一、输电线路概况1、什么是输电线路完成变电站联结、发电厂与变电站间联结、区域间联结用来传输电能的由传输导线及其设施设备构成的高压电能传输设备；2、输电线路分类架空输电线路和电缆输电线路；3、输电线路电压等级直流：±500kV、±800kV交流：35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV（正在试验中）4、输电线路电压划分66kV以下的电压等级称为配电电压；110kV-220kV电压等级称为高压；330kV-500kV电压等级称为超高压；750kV以上电压等级称为特高压；二、输电线路构成①、避雷线②、导线③、金具④、绝缘子⑤、杆塔⑥、基础⑦、接地装置1、避雷线的作用是防止雷击导线；避雷线分为良导体和一般导体；良导体——铝包钢绞线、钢芯铝绞线、铝镁合金绞线；一般导体——镀锌钢绞线；避雷线保护角 200～300；2、导线的作用是传输电能；架空输电线路一般采用钢芯铝绞线；3、金具的作用是将导线、地线、绝缘子、铁塔相互联结；4、绝缘子的作用是支撑或悬吊导、地线并使导、地线与杆塔绝缘；绝缘子按材料划分为资质绝缘子、玻璃绝缘子、合成绝缘子；5、杆塔的作用是对导线、避雷线进行支撑，在各种气象条件下，使导线对地和对建筑物有一定的安全距离，保证线路的安全；杆塔按类型划分为混凝土电杆、钢管杆、角钢铁塔、钢管铁塔；杆塔按用途划分为直线塔、耐张塔、转角塔、终端塔、特殊塔；直线塔用于线路直线段中，支撑导线和避雷线；耐张塔（分为直线耐张和转角耐张）作用是一般是承受导线和避雷线的不平衡张力；转角塔（分为直线转角和耐张转角）用于线路的转角处，承受导线、避雷线的自重、冰重、风压力和转角合力；终端塔一般用于线路的首端和末端，承受单侧导线和避雷线的张力；特殊塔分为跨越塔、换位塔、分支塔；跨越塔是不能满足安全规范要求时采用的；换位塔是使每相导线的电容相等，减少干扰；分支塔是将2个单回路线路合成1个双回路线路；6、基础作用是基础承载杆塔与导/地线；拉线维持杆塔的稳定；基础与拉线属于隐蔽工程，设计与施工都必须严格按有关规程执行，建设经济合理的工程，必须保证施工质量。

输电线路的根本知识一、送电线路的主要设备：送电线路是用绝缘子以与相应金具将导线与架空地线悬空架设在杆塔上，连接发电厂和变电站，以实现输送电能为目的的电力设施。

主要由导线、架空地线、绝缘子、金具、杆塔、根底、接地装置等组成。

1．导线：其功能主要是输送电能。

线路导线应具有良好的导电性能，足够的机械强度，耐振动疲劳和抵抗空气中化学杂质腐蚀的能力。

线路导线目前常采用钢芯铝绞线或钢芯铝合金绞线。

为了提高线路的输送能力，减少电晕、降低对无线电通信的干扰，常采用每相两根或四根导线组成的分裂导线型式。

2．架空地线：主要作用是防雷。

由于架空地线对导线的屏蔽，与导线、架空地线间的藕合作用，从而可以减少雷电直接击于导线的机会。

当雷击杆塔时，雷电流可以通过架空地线分流一局部，从而降低塔顶电位，提高耐雷水平。

架空地线常采用镀锌钢绞线。

目前常采用钢芯铝绞线，铝包钢绞线等良导体，可以降低不对称短路时的工频过电压，减少潜供电流。

兼有通信功能的采用光缆复合架空地线。

3．绝缘子：是将导线绝缘地固定和悬吊在杆塔上的物件。

送电线路常用绝缘子有：盘形瓷质绝缘子、盘形玻璃绝缘子、棒形悬式复合绝缘子。

〔1〕盘形瓷质绝缘子：国产瓷质绝缘子，存在劣化率很高，需检测零值，维护工作量大。

遇到雷击与污闪容易发生掉串事故，目前已逐步被淘汰。

〔2〕盘形玻璃绝缘子：具有零值自爆，但自爆率很低〔一般为万分之几〕。

维护不需检测，钢化玻璃件万一发生自爆后其残留机械强度仍达破坏拉力的80%以上，仍能确保线路的安全运行。

遇到雷击与污闪不会发生掉串事故。

在Ⅰ、Ⅱ级污区已普遍使用。

〔3〕棒形悬式复合绝缘子：具有防污闪性能好、重量轻、机械强度高、少维护等优点，在Ⅲ级与以上污区已普遍使用。

4．金具送电线路金具，按其主要性能和用途可分为：线夹类、连接金具类、接续金具类、防护金具类、拉线金具类。

〔1〕线夹类：悬式线夹：用于将导线固定在直线杆塔的悬垂绝缘子串上，或将架空地线悬挂在直线杆塔的架空地线支架上。

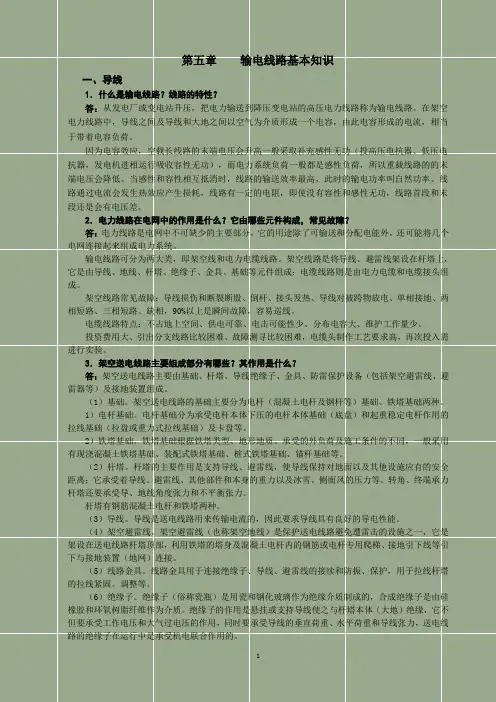

第五章输电线路基本知识一、导线1．什么是输电线路？线路的特性？答：从发电厂或变电站升压，把电力输送到降压变电站的高压电力线路称为输电线路。

在架空电力线路中，导线之间及导线和大地之间以空气为介质形成一个电容，由此电容形成的电流，相当于带着电容负荷。

因为电容效应，空载长线路的末端电压会升高一般采取补充感性无功（投高压电抗器、低压电抗器，发电机进相运行吸收容性无功），而电力系统负荷一般都是感性负荷，所以重载线路的的末端电压会降低。

当感性和容性相互抵消时，线路的输送效率最高，此时的输电功率叫自然功率。

线路通过电流会发生热效应产生损耗，线路有一定的电阻，即使没有容性和感性无功，线路首段和末段还是会有电压差。

2．电力线路在电网中的作用是什么？它由哪些元件构成，常见故障？答：电力线路是电网中不可缺少的主要部分，它的用途除了可输送和分配电能外，还可能将几个电网连接起来组成电力系统。

输电线路可分为两大类，即架空线和电力电缆线路。

架空线路是将导线、避雷线架设在杆塔上，它是由导线、地线、杆塔、绝缘子、金具、基础等元件组成；电缆线路则是由电力电缆和电缆接头组成。

架空线路常见故障：导线损伤和断裂断股、倒杆、接头发热、导线对被跨物放电、单相接地、两相短路、三相短路、缺相，90%以上是瞬间故障，容易巡线。

电缆线路特点：不占地上空间、供电可靠、电击可能性少、分布电容大、维护工作量少。

投资费用大、引出分支线路比较困难、故障测寻比较困难，电缆头制作工艺要求高，再次投入需进行实验。

3．架空送电线路主要组成部分有哪些？其作用是什么？答：架空送电线路主要由基础、杆塔、导线绝缘子、金具、防雷保护设备（包括架空避雷线、避雷器等）及接地装置组成。

（1）基础。

架空送电线路的基础主要分为电杆（混凝土电杆及钢杆等）基础、铁塔基础两种。

1）电杆基础。

电杆基础分为承受电杆本体下压的电杆本体基础（底盘）和起重稳定电杆作用的拉线基础（拉盘或重力式拉线基础）及卡盘等。

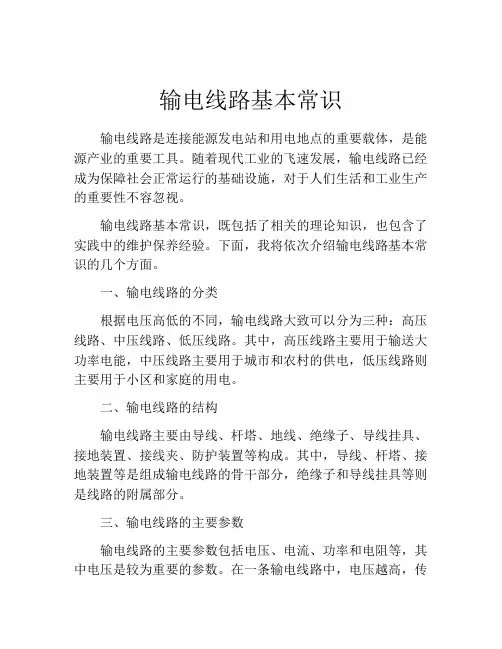

输电线路基本常识输电线路是连接能源发电站和用电地点的重要载体，是能源产业的重要工具。

随着现代工业的飞速发展，输电线路已经成为保障社会正常运行的基础设施，对于人们生活和工业生产的重要性不容忽视。

输电线路基本常识，既包括了相关的理论知识，也包含了实践中的维护保养经验。

下面，我将依次介绍输电线路基本常识的几个方面。

一、输电线路的分类根据电压高低的不同，输电线路大致可以分为三种：高压线路、中压线路、低压线路。

其中，高压线路主要用于输送大功率电能，中压线路主要用于城市和农村的供电，低压线路则主要用于小区和家庭的用电。

二、输电线路的结构输电线路主要由导线、杆塔、地线、绝缘子、导线挂具、接地装置、接线夹、防护装置等构成。

其中，导线、杆塔、接地装置等是组成输电线路的骨干部分，绝缘子和导线挂具等则是线路的附属部分。

三、输电线路的主要参数输电线路的主要参数包括电压、电流、功率和电阻等，其中电压是较为重要的参数。

在一条输电线路中，电压越高，传输效率就越高，但同时也给生产和运维带来了更高的风险和成本。

四、输电线路的维护保养输电线路的维护保养是保障其正常运行和安全运行的关键。

常规的维护保养包括线路巡视、杆塔维修、接地装置检查等。

一旦发现线路出现故障，运维人员应及时进行维修或更换陈旧设备。

五、输电线路的安全防范输电线路属于高危险性设施，一旦出现故障可能对电网和整个社会造成巨大的影响。

因此，在日常运营和使用中，必须重视安全问题，遵守相关规定，加强安全管理。

在施工和日常维护过程中，必须使用符合国家标准并且符合运行要求的专用工具和设备，避免出现现场人员安全事故。

总的来说，输电线路作为现代重要的基础设施之一，直接关系到社会的正常运行。

对输电线路基本常识的了解和掌握，是对保证电能传输质量和稳定性，以及保障社会安全的重要一环。

因此，对于有关部门和相关人员来说，应当加强学习和实践，提高知识水平和专业能力，不断提升输电线路的可靠性和安全性。

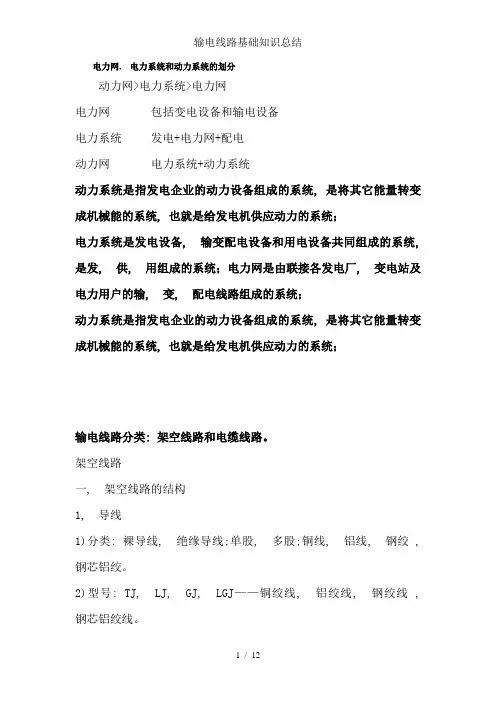

电力网, 电力系统和动力系统的划分动力网>电力系统>电力网电力网包括变电设备和输电设备电力系统发电+电力网+配电动力网电力系统+动力系统动力系统是指发电企业的动力设备组成的系统, 是将其它能量转变成机械能的系统, 也就是给发电机供应动力的系统；电力系统是发电设备, 输变配电设备和用电设备共同组成的系统, 是发, 供, 用组成的系统；电力网是由联接各发电厂, 变电站及电力用户的输, 变, 配电线路组成的系统；动力系统是指发电企业的动力设备组成的系统, 是将其它能量转变成机械能的系统, 也就是给发电机供应动力的系统；输电线路分类: 架空线路和电缆线路。

架空线路一, 架空线路的结构1, 导线1)分类: 裸导线, 绝缘导线;单股, 多股;铜线, 铝线, 钢绞 , 钢芯铝绞。

2)型号: TJ, LJ, GJ, LGJ——铜绞线, 铝绞线, 钢绞线 , 钢芯铝绞线。

3)应用:铝绞线: 10kV及以下配电线路;钢芯铝绞线: 机械强度要求高和35kV及以上的输电。

2.电杆分类: 木杆, 水泥杆, 铁塔杆。

直线, 耐张, 转角, 终端, 分支, 跨越, 换位。

3.横担1)作用: 固定绝缘子, 保持线距。

2)木, 铁, 瓷。

3)安装位置: 电线杆, 负荷一侧, 耐张杆: 电杆两侧, 其他, 电杆受力反方向。

4, 绝缘子1)作用: 固定导线, 绝缘。

5, 金具6, 拉线作用: 稳固电杆。

二, 架空线路的敷设1.敷设路径的选择原则: P152(1).选取线路短, 转角小, 交叉跨越少的路径(2).交通运输要便利, 以利用于施工和维护(3).尽量避开河洼和雨水冲刷地带及有爆炸危险, 化学腐蚀, 工业污秽, 易发朝气械损伤的地区(4).应及建筑物保持确定的平安距离,禁止跨越易燃屋顶的建筑物, 避开起重机频繁活动区(5).应及工矿企业厂(场)区和生活区的规划协调, 在矿区尽量避开煤田, 少压煤(6).妥当处理及通信线路的平行接近问题，考虑其干扰和平安的影响2.线路的敷设1)挡距及弧垂2)导线在电杆上的排列依次: 零线位置, 高 , 低压线同杆架设, 排列。

架空输电线路基础输电线路分类方法很多，按输送电流的种类，可分为交流输电线路和直流输电线路，按线路架设材料不同，可分为架空输电线路和电缆输电线路。

一般主要按电压等级和回路数分类。

一、按线路电压分类输电线路按电压等级分为35kV、110kV、220kV、 330 kV、500 kV、 750kV、1000kV输电线路。

其中，330 kV、500 kV、 750kV、称为超高压输电线路，1000kV 称为特高压输电线路。

二、按杆塔上的回路数目分类㈠单回路线路杆塔杆塔上只有三相导线及架空地线的送电线路，称为单回路线路。

㈡双回路线路杆塔上有两回三相导线及架空地线的送电线路，称为双回路线路。

另外，亦有双回路分杆(塔)并行的送电线路。

㈢多回路线路杆塔上有三回及以上的三相导线和架空地线的送电线路，称为多回路线路。

三、按杆塔材料分类㈠铁塔线路整条送电线路以角钢或钢管组合的铁塔作支持物。

这类线路耗用的钢材比较多，使用土地面积少，整齐美观，使用年限较长。

㈡混凝土杆线路整条送电线路以钢筋混凝土电杆作支持物，一般有分段焊接式和分段焊接与整根拔梢式的钢筋混凝土电杆两种。

混凝土电杆可以节约大量钢材，但拉线杆占地多，且施工运输不便。

㈢钢管杆送电线路钢管杆指送电线路以分段连接的锥形钢管单杆作支持物。

它占地少，美观，便于在市区内架设。

㈣混合式杆塔送电线路混合式杆塔送电线路是指电力线路的支持物包括有铁塔、混凝土杆或钢杆等组成的线路。

第二节架空输电线路结构组成和作用架空输电线路主要有基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成，如图2-2-1所示。

导线用来传导电流，输送电能。

地线是当雷击导线时把雷电流引入大地，以保护线路绝缘免遭大气过电压的破坏。

杆塔用来支撑导线和地线，并使导线和导线之间，导线和地线之间，导线和杆塔之间以及导线和大地、公路、铁轨、水面、通信线路等被跨越物之间，保持一定的安全距离。

绝缘子是用来固定导线，并使导线与杆塔之间保持绝缘状态。

输电线路基础(识图)电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。

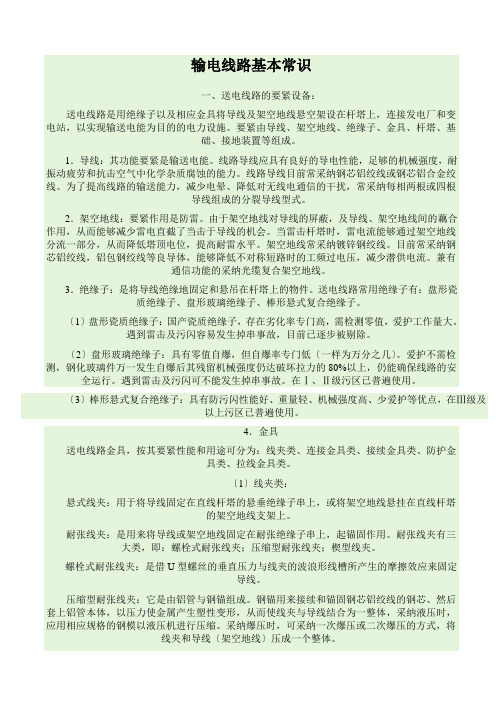

输电线路基本常识一、送电线路的要紧设备：送电线路是用绝缘子以及相应金具将导线及架空地线悬空架设在杆塔上，连接发电厂和变电站，以实现输送电能为目的的电力设施。

要紧由导线、架空地线、绝缘子、金具、杆塔、基础、接地装置等组成。

1．导线：其功能要紧是输送电能。

线路导线应具有良好的导电性能，足够的机械强度，耐振动疲劳和抗击空气中化学杂质腐蚀的能力。

线路导线目前常采纳钢芯铝绞线或钢芯铝合金绞线。

为了提高线路的输送能力，减少电晕、降低对无线电通信的干扰，常采纳每相两根或四根导线组成的分裂导线型式。

2．架空地线：要紧作用是防雷。

由于架空地线对导线的屏蔽，及导线、架空地线间的藕合作用，从而能够减少雷电直截了当击于导线的机会。

当雷击杆塔时，雷电流能够通过架空地线分流一部分，从而降低塔顶电位，提高耐雷水平。

架空地线常采纳镀锌钢绞线。

目前常采纳钢芯铝绞线，铝包钢绞线等良导体，能够降低不对称短路时的工频过电压，减少潜供电流。

兼有通信功能的采纳光缆复合架空地线。

3．绝缘子：是将导线绝缘地固定和悬吊在杆塔上的物件。

送电线路常用绝缘子有：盘形瓷质绝缘子、盘形玻璃绝缘子、棒形悬式复合绝缘子。

〔1〕盘形瓷质绝缘子：国产瓷质绝缘子，存在劣化率专门高，需检测零值，爱护工作量大。

遇到雷击及污闪容易发生掉串事故，目前已逐步被剔除。

〔2〕盘形玻璃绝缘子：具有零值自爆，但自爆率专门低〔一样为万分之几〕。

爱护不需检测，钢化玻璃件万一发生自爆后其残留机械强度仍达破坏拉力的80%以上，仍能确保线路的安全运行。

遇到雷击及污闪可不能发生掉串事故。

在Ⅰ、Ⅱ级污区已普遍使用。

〔3〕棒形悬式复合绝缘子：具有防污闪性能好、重量轻、机械强度高、少爱护等优点，在Ⅲ级及以上污区已普遍使用。

4．金具送电线路金具，按其要紧性能和用途可分为：线夹类、连接金具类、接续金具类、防护金具类、拉线金具类。

〔1〕线夹类：悬式线夹：用于将导线固定在直线杆塔的悬垂绝缘子串上，或将架空地线悬挂在直线杆塔的架空地线支架上。

第五章输电线路基本知识一、导线1.什么是输电线路？线路的特性？答：从发电厂或变电站升压，把电力输送到降压变电站的高压电力线路称为输电线路。

在架空电力线路中，导线之间及导线和大地之间以空气为介质形成一个电容，由此电容形成的电流，相当于带着电容负荷。

因为电容效应，空载长线路的末端电压会升高一般采取补充感性无功（投高压电抗器、低压电抗器，发电机进相运行吸收容性无功），而电力系统负荷一般都是感性负荷，所以重载线路的的末端电压会降低。

当感性和容性相互抵消时，线路的输送效率最高，此时的输电功率叫自然功率。

线路通过电流会发生热效应产生损耗，线路有一定的电阻，即使没有容性和感性无功，线路首段和末段还是会有电压差。

2.电力线路在电网中的作用是什么？它由哪些元件构成，常见故障？答：电力线路是电网中不可缺少的主要部分，它的用途除了可输送和分配电能外，还可能将几个电网连接起来组成电力系统。

输电线路可分为两大类，即架空线和电力电缆线路。

架空线路是将导线、避雷线架设在杆塔上，它是由导线、地线、杆塔、绝缘子、金具、基础等元件组成；电缆线路则是由电力电缆和电缆接头组成。

架空线路常见故障：导线损伤和断裂断股、倒杆、接头发热、导线对被跨物放电、单相接地、两相短路、三相短路、缺相，90%以上是瞬间故障，容易巡线。

电缆线路特点：不占地上空间、供电可靠、电击可能性少、分布电容大、维护工作量少。

投资费用大、引出分支线路比较困难、故障测寻比较困难，电缆头制作工艺要求高，再次投入需进行实验。

3.架空送电线路主要组成部分有哪些？其作用是什么？答：架空送电线路主要由基础、杆塔、导线绝缘子、金具、防雷保护设备（包括架空避雷线、避雷器等）及接地装置组成。

（1）基础。

架空送电线路的基础主要分为电杆（混凝土电杆及钢杆等）基础、铁塔基础两种。

1）电杆基础。

电杆基础分为承受电杆本体下压的电杆本体基础（底盘）和起重稳定电杆作用的拉线基础（拉盘或重力式拉线基础）及卡盘等。
