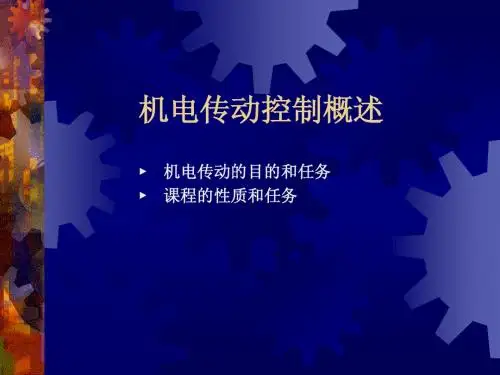

机电传动控制概述资料

机电传动控制重点内容总结概述机电传动控制的目的与任务机电系统的组成电力拖动电气控制系统机械机电传动控制的任务将电能转换为机械能实现生产机械的启动、停止以及速度的调节完成各种生产工艺过程的要求保证生产过程的正常进行机电传动控制的目的第二章机电传动系统的运动学基础单轴拖动系统的运动方程式单轴拖动系统的运动方程式TM TL J d 2 dn J dt 60 dt 转动惯量和飞轮转矩的折算几种常见的负载特性恒转矩负载，离心式通风机型负载，直线型负载恒功率负载机电系统稳定运行的条件和判定方法第三章直流电机的工作原理及特性直流电机的基本结构和工作原理基本结构定子转子换向器工作原理发电机原理电动机原理电动势的大小和方向电磁转矩的大小和方向E K e nTM K m I a 直流他励电动机的机械特性机械特性的一般形式Ra U n Ia K e K e Ra U n T 2 K e K e K M 固有机械特性人为机械特性Ra U n T 2 K e K e K MU E I a RaP T 9.55 n PE K e n TM K m I a直流他励电动机的启动特性电动机固有的启动特性启动电流大启动转矩大启动方法电枢串电阻启动的方法启动电阻的选择直流他励电动机的调速特性调速方法特点电枢串电阻恒转矩调速特性电枢外加电压恒功率调速特性励磁磁通直流他励电动机的制动特性反馈制动产生的原因、制动过程与特点反接制动产生的原因、制动过程与特点能耗制动作用与特点第四章过渡过程过渡过程分析机电时间常数加快过渡过程的方法第五章交流电动机的工作原理及特性三相交流电动机的基本结构和工作原理基本结构定子转子工作原理旋转磁场的旋转速度旋转磁场的旋转方向转子的旋转速度三相交流电动机的额定参数定子绕组的连接方法额定参数连接方法的选用60 f n0 pn0 n S n0三相交流电动机的转矩特性与机械特性60 f n0 p S R2 n0 nm m X n0 20 U2 Tmax K 2 X 20 R2U 2 Tst K 2 2 R2 X 20 T max TN K 1 / f , X f 20三相交流电动机的启动、制动和调速特性固有启动特性启动方法调速方法与特点制动方法与特性单相交流电动机结构特点启动方法同步交流电动机结构特点特性启动方法第六章控制电机交直流伺服电机的工作原理如何消除自传现象第八章继电器接触器控制系统常用电器工作原理与使用场合接触器热继电器电流继电器电压继电器熔断器基本电路的分析与设计按钮、行程开关等继电器接触器电路的组成常用电动机控制电路按时间原则控制的电路按行程原则控制的电路按电流原则控制的电路按速度原则控制的电路各种保护第十三章步进电动机控制系统步进电动机的结构与工作原理齿数、相数通电方式步距角主要特性第十四章电机的选择电机容量的选择原则电机的发热和冷却不同工作制下电机容量的选择等效功率，力矩的折算电机种类，电压，转速，结构的选择。

《机电传动控制》笔记第一章：绪论1.1 简介《机电传动控制》将机械工程与电气工程相结合，通过研究电机、驱动器以及控制系统来实现对机械设备的有效操作。

本课程旨在培养学生理解并掌握机电一体化系统的设计原理和方法，为将来从事相关领域的科研或工程实践打下坚实的基础。

1.2 机电传动控制系统的基本概念•定义：机电传动控制系统是指利用电气、电子及计算机技术来控制机械设备运动的系统。

•组成要素：o执行机构（如电动机）：负责产生驱动力。

o传感器：用于监测系统的状态信息。

o控制器：根据设定的目标值与实际反馈进行比较，并据此调整执行机构的动作。

o被控对象：即需要被控制的机械设备。

•工作流程：输入信号 → 控制器处理 → 输出信号 → 执行机构响应 → 反馈至控制器形成闭环回路。

1.3 发展历程与趋势自20世纪初以来，随着电力技术的发展，人们开始尝试用电能替代传统的蒸汽动力来进行工业生产。

到了20世纪中后期，随着微处理器技术和自动控制理论的进步，机电传动控制逐渐从简单的手动调节向自动化方向转变。

近年来，智能化、网络化成为该领域的主要发展方向之一。

未来，预计还将进一步融入物联网(IoT)、大数据分析等先进技术，提高整个系统的效率与可靠性。

第二章：电力拖动基础2.1 电机类型及其工作原理•直流电机o结构：由定子（包括主磁极、换向极）、转子（电枢铁心+绕组）、换向器三部分组成。

o工作原理：当电流通过电枢绕组时，在磁场作用下会产生电磁力矩使转子旋转；改变电压大小可以调节转速。

•交流电机o异步电机（感应电机）▪特点：简单耐用、成本低。

▪分类：单相、三相。

▪工作原理：依靠定子产生的旋转磁场切割转子导条，从而在转子内部形成闭合电路产生感应电流，进而产生转矩。

o同步电机▪特点：适用于高精度场合。

▪工作方式：转子转速严格等于电网频率与极对数之比，可通过改变励磁电流来调整输出功率因数。

2.2 电动机的选择原则选择合适的电动机对于确保整个系统的性能至关重要。

1 绪论1.1 机电传动控制的目的和任务机电传动也称电力拖动或电力传动，是指以电动机为原动机驱动生产机械的系统的总称。

其目的是将电能转变成机械能，实现生产机械的起动/停止和速度调节，以满足生产工艺过程的要求，保证生产过程正常进行。

因此，机电传动控制包括用于拖动生产机械的电动机以及电动机控制系统两大部分。

在现代化生产中，生产机械的先进性和电气自动化程度反映了工业生产发展的水平。

现代化机械设备和生产系统已不再是传统的单纯机械系统，而是机电一体化的综合系统。

机电传动控制已成为现代化机械的重要组成部分。

机电传动控制的任务从狭义上讲，是通过控制电动机驱动生产机械，实现产品数量的增加、产品质量的提高、生产成本的降低、工人劳动条件的改善以及能源的合理利用；而从广义上讲，则是使生产机械设备、生产线、车间乃至整个工厂实现自动化。

随着现代化生产的发展，生产机械或生产过程对机电传动控制的要求越来越高。

例如：一些精密机床要求加工精度达百分之几毫米，甚至几微米；为了保证加工精度和粗糙度，重型镗床要求在极低的速度下稳定进给，因此要求系统的调速范围很宽；轧钢车间的可逆式轧机及其辅助机械操作频繁，要求在不到1s 的时间内就能完成正反转切换，因此要求系统能够快速起动、制动和换向；对于电梯等提升机构，要求起停平稳，并能够准确地停止在给定的位置上；对于冷、热连轧机或造纸机，要求各机架或各部分之间保持一定的转速关系，以便协调运转；为了提高效率，要求对由数台或数十台设备组成的自动生产线实行统一控制和管理。

上述这些要求都要依靠机电传动控制来实现。

随着计算机技术、微电子技术、自动控制理论、精密测量技术、电动机和电器制造业及自动化元件的发展，机电传动控制正在不断创新与发展，如直流或交流无级调速控制系统取代了复杂笨重的变速箱系统，简化了生产机械的结构，使生产机械向性能优良、运行可靠、体积小、重量轻、自动化方向发展。

因此，在现代化生产中，机电传动控制具有极其重要的地位。

《机电传动控制教案》课件第一章：机电传动控制概述1.1 机电传动的概念1.2 机电传动控制的作用1.3 机电传动控制的发展趋势第二章：机电传动元件2.1 电动机的基本原理与结构2.2 常用电动机及其特性2.3 机电传动元件的选型与安装第三章：机电传动控制系统3.1 机电传动控制系统的组成3.2 控制器的选择与设置3.3 传感器的选择与安装3.4 执行器的选择与安装第四章：机电传动控制策略4.1 速度控制4.2 位置控制4.3 力矩控制4.4 节能控制第五章：机电传动控制实例分析5.1 电梯控制系统5.2 数控机床控制系统5.3 控制系统5.4 电动汽车控制系统本教案旨在帮助学生了解机电传动控制的基本概念、元件、控制系统及策略，并通过实例分析使学生能够将理论知识应用于实际工程中。

希望对您有所帮助！第六章：机电传动控制系统的稳定性与动态响应6.1 系统稳定性的概念6.2 机电传动控制系统的建模6.3 系统动态响应的分析6.4 稳定性分析在控制系统设计中的应用第七章：机电传动控制系统的性能优化7.1 系统性能指标7.2 控制器参数优化方法7.3 系统辨识与参数估计7.4 性能优化算法及其应用第八章：故障诊断与容错控制8.1 故障诊断的基本方法8.2 机电传动系统的故障模型8.3 容错控制策略8.4 故障诊断与容错控制在机电传动控制中的应用第九章：节能控制与环保技术9.1 节能控制的重要性9.2 节能控制策略9.3 环保技术在机电传动控制中的应用9.4 节能与环保技术的未来发展趋势第十章：案例分析与实践10.1 机电传动控制系统设计案例10.2 故障诊断与容错控制案例10.3 节能控制与环保技术应用案例10.4 综合实践项目设计与实施本教案通过系统稳定性与动态响应、性能优化、故障诊断与容错控制、节能控制与环保技术等内容的学习，使学生掌握机电传动控制技术的综合应用。

通过案例分析与实践，培养学生解决实际工程问题的能力。
