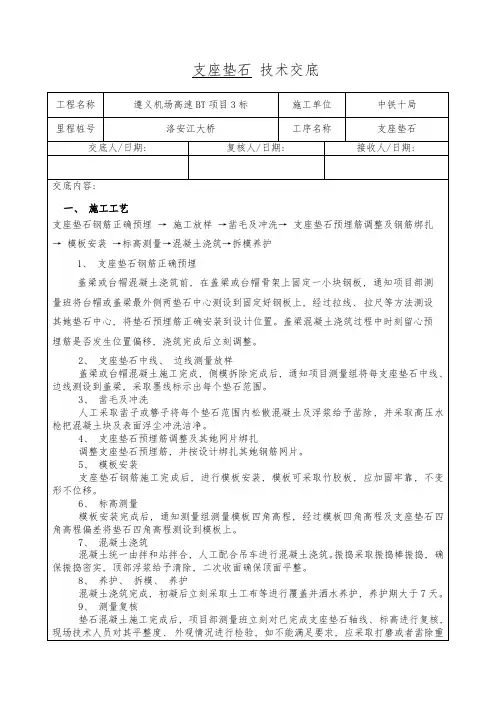

支座垫石施工技术交底

河北省高速公路京石改扩建工程施工技术交底记录表施工单位：河北冀通路桥建设有限公司合同号：JS13监理单位：山东省交通工程监理咨询公司编号：监表71工程名称京石高速改扩建工程交底日期交底项目垫石支座钢筋加工、混凝土浇筑工程部位垫石支座交底提要支座垫石定位、支座垫石钢筋、支座垫石模板、支座垫石混凝土。

交底内容:一、支座垫石施工（一）工程概况沙河特大桥中心桩号K229+544.218 全桥长1081米，1#-4#、6#-9#、11#-15#、17#-21#、23#-27#、29#-32#、34#-37#、39#-42#为连续墩支座垫石，厚度为13cm;5#、10#、16#、22#、28#、33#、38#为过渡墩支座垫石, 厚度为14cm。

（二）、测量定位现场测量人员用全站仪放出支座垫石中心线位置，按照放样点位定出模板位置，用水准仪测量出垫石高程；现场测量完成后报测量队长进行复测。

为了使支座垫石位置、尺寸符合设计要求，施工前，首先应对盖梁顶面位置及支座垫石预埋钢筋中心进行复测。

复测无误后，中心定出点位，然后在盖梁顶面上放样出支座垫石的平面尺寸。

（三）、预埋支座垫石钢筋及预留下锚棒及锚栓孔位在浇筑盖梁混凝土之前，首先确定支座的型号分别为GCPZ-1000-SX-e50-II垫石尺寸为470×470、GCPZ-2000-SX-e50-II垫石尺寸为570×570、GCPZ-1000-DX-e50-II垫石尺寸为490×490、GCPZ-2000-DX-e50-II垫石尺寸为590×590、GCPZ-2000-GD -II垫石尺寸为590×590、再进行支座垫石钢筋的预埋及下锚棒锚栓的预留工作。

根据设计图纸将支座垫石预埋钢筋与盖梁钢筋相连。

下锚棒及锚栓孔位的预留采用预埋波纹管；根据支座厂家提供的地脚螺栓长度和直径，预留孔的直径为锚棒直径加60mm，深度为锚棒长度加60mm，预留孔中心及对角线位置偏差不得超过10mm。

支承垫石施工技术交底一、施工准备1.人员配备六分部墩台支座支承垫石台由桥梁架子队组织施工。

2.机械配备为了满足施工需要，确保施工质量，各点根据施工进度及现场实际情况配备吊车1台、砼罐车1台、空压机2台、电焊机1台，各种机械相互配合作业，在施工过程中根据具体施工情况另行调配机械。

3.技术准备施工前技术员应熟悉垫石构造及相关图纸，并根据各个墩台垫石实际情况对施工作业人员进行技术交底。

本交底适用于沪昆客云专线云南段TJ2标项目经理部六分部桥梁支承垫石施工，墩台支承垫石施工参考图有：（1）《时速350公里客运专线铁路无砟轨道预制简支箱梁双线圆端形实体桥》墩（8度 Ag=0.3g，3≤H≤25m）（图号：长昆施桥参07-A）（2）《铁路简支梁TJGZ系列摩擦摆式支座安装图》（图号：长昆施桥参28-Ⅰ）（3）《时速350公里客运专线铁路无砟轨道后张法预应力混凝土双线简支箱梁31.5m》（图号：通桥（2008）2322A-Ⅱ）（4）《时速350公里客运专线铁路无砟轨道后张法预应力混凝土双线简支箱梁23.5m》（图号：通桥（2008）2322A-Ⅴ）二、施工方法1、测量放样：施工前应按设计要求对墩顶垫石位置进行准确放样并经监理复核，复核完毕用墨线弹出垫石四边线。

2、凿毛：垫石施工前应对墩顶垫石位置砼进行凿毛处理，凿毛须露出新鲜混凝土，深度以0.5-1cm为宜。

凿毛完毕用高压风将混凝土碎屑清理干净。

3、钢筋：垫石钢筋应在顶帽施工时预埋好，垫石钢筋布置参考墩台参考图（长昆施桥参07-A）进行预埋，施工时注意控制好垫石钢筋位置，采取有效措施防止钢筋偏位，并保证钢筋有足够的保护层。

垫石施工前应对钢筋进行校核。

4、模板：垫石模板采用定型钢模板，模板高度按照45cm进行加工。

模板安装前应进行打磨处理，打磨完毕涂刷优质机油。

模板上下墩台顶采用汽车吊或塔吊起吊，严禁将模板、角钢及预埋钢管从墩顶向下抛掷，造成安全隐患和模板变形。

桥梁支座垫石及挡块施工方案一、施工准备为保证支座垫石及挡块施工质量，在施工前要求对人、机、料进行周密的安排布置，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。

1、人员组织1。

1 首先对所有参与施工的人员进行严格技术交底，使其充分掌握具体施工工艺，树立质量第一的意识。

组织以项目总工为主的技术培训会，使操作工人对支座垫石及挡块结构型式等熟悉掌握,做到心中有数,使工人充分了解施工工艺，做到施工中忙而不乱，保证现场施工在受控、有序进行。

1。

2 其次严格作业值班制度,保证现场每一作业时间段内都有主要施工负责人进行现场管理和技术指导工作，投入足够的施工一线人员，保证工人轮班作业,不搞疲劳战术。

2、材料组织根据现场施工组织情况，在施工前将所需材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。

水泥：普通硅酸盐水泥。

砂：干净、质纯、细度模数符合要求，含泥量小于5％.碎石：5～31.5mm。

水：采用符合混凝土用水标准的水源。

3、机械设备混凝土在桥梁工区拌合站拌和，混凝土用罐车运输，到现场用吊车浇筑，为防止临时停电,施工现场配备1台100KW内燃发电机作为备用电源。

二、施工方案支座垫石及挡块施工工序：钢筋预埋→盖梁砼浇筑→垫石及挡块区域凿毛→钢筋修整→测量、放样→模板安装→测量复核→砼浇筑→养护→后期处理。

1、钢筋预埋在盖梁骨架及模板吊装固定好后，由测量人员在盖梁骨架顶面测量放出两墩顶中心点,及盖梁中心轴线方向前后控制点，该点可通过焊铁板的方式固定于钢筋骨架面上.然后由技术人员对每个垫石及挡块中心位置进行分中并预埋垫石及挡块钢筋.2、盖梁砼浇筑待报验通过后进行砼浇筑。

砼浇筑过程中注意保护垫石及挡块钢筋，确保其标高与平面位置不发生变化.3、垫石及挡块区域凿毛待盖梁砼初凝后即对垫石及挡块区域砼表面进行凿毛，清除浮浆直至砼出露面骨料分布均匀，浆体饱满基本无气泡，外观上判断砼强度能满足要求即可。

新建铁路吴忠至中卫施工技术交底纪要（二级交底）工程项目：支承垫石交底编号：记录者：（签字）交底者：（签字）日期：单位：吴忠至中卫铁路第七项目部经理部交底记录工程名称桥梁工程分部（分项）工程垫石交底项目支承垫石施工图纸名称、图号交底内容一、交底范围本交底适用于吴忠至中卫铁路里程DK112+170.86～DK124+845.4段支承垫石施工。

二、技术要求支座垫石是桥墩的重要承重结构，由它承受和传递由桥梁上部传来的集中荷载。

为保证支座垫石的的施工质量，满足设计要求，现将支座垫石施工有关技术要求交底如下：1、垫石及支座参考图纸：直坡实心墩，45:1实心墩参考《双线简支箱梁圆端形实体桥墩参考图（吴中施桥参02-I）》；空心墩参考《双线简支箱梁圆端形空心桥墩参考图（吴中施桥参02-II）》（60+100+60）m连续梁参考《双线连续梁圆端形空心桥墩参考图（吴中施桥参04-II）》支座类型32m简支箱梁参考《铁路桥梁球形支座TJQZ-8360》2013版支座类型连续梁参考：《铁路桥梁球形支座TJQZ-8361》2013版2、管段内地震动峰值加速度取值为0.2g，对照相应图号施工。

3、支座设计竖向承载力32m箱梁5000KN，24m箱梁4000KN。

锚栓孔选用16mmPVC管，锚栓孔深度不小于51cm，24m梁锚栓孔不小于46cm。

三、施工流程(一)、测量复核1、支座垫石施工前必须按照桥梁设计图纸对已施工的桥墩中线、墩位进行施工复测，测量桥墩中线和水平位置、桥梁跨度是否符合设计要求。

2、测量复核墩顶标高是否符合要求。

3、检查支撑垫石钢筋网的位置是否正确。

4、按照设计尺寸进行放样，用墨线准确弹出立模边线。

(二)、支撑垫石施工1、墩顶凿毛：墩台顶混凝土用电锤进行凿毛，将上面的浮浆凿出，露处粗集料为准，垫石边线内全部凿毛，采用切割机沿垫石边线切割后，开始凿毛，保证边线平齐，便于立模。

若垫石预埋筋有锈蚀，必须进行除锈。

支座垫石施工技术交底支座垫石是桥墩的重要承重结构，由它承受和传递由桥梁上部传来的集中荷载。

为保证支座垫石的的施工质量，满足设计要求，现将支座垫石施工有关技术要求交底如下：一、工程概况本分部支座类型为圆柱面钢支座。

24m简支梁采用TZ-KTYZM-Ⅱ-2500; 32m 简支梁采用TZ-KTYZM-Ⅱ-3000;国道212大桥连续梁支座祥见图纸。

桥梁地震动峰值加速度为0.05g, 24m简支梁支座及32m简支梁支座锚栓孔孔与孔间距见附表1,墩顶预留锚栓孔内径为11-13cm,深度为39cm。

（深度均指从垫石顶往下；垫石厚度为39cm）二、施工准备1、设置墩顶安全施工护栏墩；（安全护栏平面布置图见附图）2、支座垫石施工前必须按照桥梁设计图纸对已施工的桥墩中线、墩位进行施工复测，测量桥墩中线和水平位置、桥梁跨度是否符合设计要求。

3、测量复核墩顶标高是否符合要求。

4、检查支撑垫石钢筋网的位置是否正确。

5、按照设计尺寸进行放样，用墨线准确弹出立模边线。

6、模板提前进行试拼、调整，根据砼强度设计要求，提前一个月进行试验选好配合比与外加剂掺量，选用合格的材料。

支座垫石施工前，支座垫石立模位置要凿除表面浮浆，整修连接钢筋。

在支座垫石基础顶面测定中线，高程，划出支座垫石底面位置。

搭设脚手架及施工平台。

三、支座垫石施工工艺1、支座垫石施工工艺流程图2、主要施工工序：墩顶凿毛、测量放线、模板安装、浇筑垫石砼、预埋地脚螺栓、安装支座。

⑴、墩顶凿毛：墩顶钢筋如有锈蚀进行除锈，墩顶混凝土用电锤进行凿毛，凿除多余浮浆，露出新鲜混凝土。

⑵、测量放线：测量班用全站仪放出支座垫石中心线位置，按照放样点位定出模板位置，用水准仪测量出墩顶垫石高程。

⑶、模板安装：模板采用小方木组合加固而成，保证模板四周平整、光洁，模板拼紧密。

模板支护采用三角支座方木的方式，保证模板稳定并便于拆卸。

⑷、浇筑垫石砼：钢筋、模板经检查合格后，进行砼浇筑。

砼采用C50砼，φ30插入式振捣器振捣。

辽河一号特大桥支座垫石施工技术交底一、编制依据1、辽河一号特大桥施工图2、桥台、桥墩设计参考图3、客运专线铁路连续梁及特殊结构桥梁GTQZ系列球形钢支座参考图4、设计院024、027、028、029号技术通知单5、哈大铁路客运专线桥梁工程施工质量控制手册（上册）6、哈大铁路客运专线混凝土工程施工质量控制手册7、客运专线铁路桥涵工程施工质量验收暂行标准8、客运专线铁路常用跨度简支梁CKPZ盆式橡胶支座安装图二、适用范围辽河一号特大桥墩、台支座垫石施工。

三、施工准备1、机械设备准备定型钢模板6套（三个墩连续作业）、连续梁墩垫石需单独做模板，吊车一台、混凝土吊斗1个，插入式振动器2台。

2、人员准备每个墩台垫石施工应配备模板工2人、钢筋工2人、混凝土振捣工2人、普工4人、专职安全员1名，施工前先对施工人员进行岗前培训，经考试合格后方可进行垫石施工。

3、测量及其它准备首先用全站仪精确放样出每个垫石四个角点用红油漆标记，弹墨线标识出垫石轮廓线及纵横轴线。

将垫石轮廓线范围内混凝土面凿毛，直至露出新鲜混凝土面为止，凿毛完毕后用高压将混凝土面水冲洗干净。

在凿毛过的混凝土面上精确放样出支座锚栓孔中心点并用红油漆标记，以锚栓中心点为圆心画出锚栓孔外轮廓线。

垫石尺寸、锚栓孔位置和尺寸及支座反力见下表，锚栓孔预埋位置及尺寸详见附图。

锚栓孔位置、尺寸一览表四、施工方法1、钢筋安装首先修正垫石预埋钢筋，有锈蚀的应先用钢丝刷进行除锈，然后按照设计位置安装垫石竖向钢筋及纵横向钢筋，并和垫石预埋筋绑扎牢固。

要求：钢筋用双丝绑扎，扎丝头一律向内，钢筋保护层采用和垫石同标号的混凝土垫块，每平方米对称布设8块。

支座垫石钢筋制作、安装工艺标准应符合下表要求：2、模板安装钢筋安装完并经监理工程师检验合格后方可安装支座垫石模板安装，模板安装前先在模板底用1～2㎝砂浆将墩顶面找平，防止底部漏浆。

立模前先将模板清洗干净,然后涂刷优质色拉油并用塑料薄膜罩面，待用。
