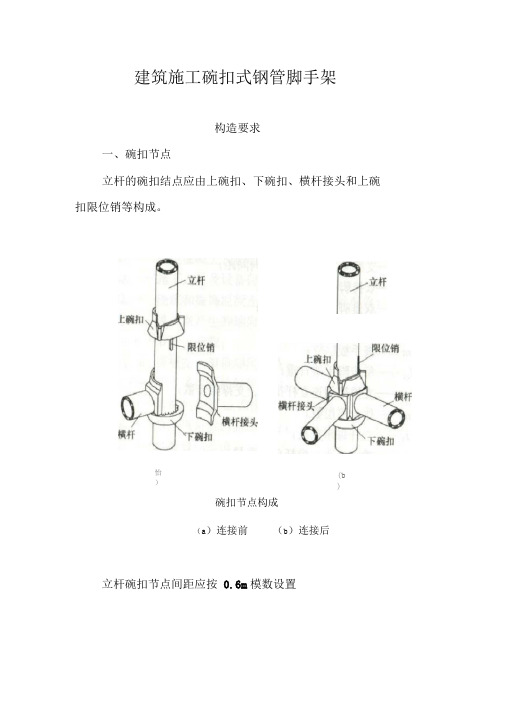

建筑施工碗扣式钢管脚手架构造要求一、碗扣节点立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。
碗扣节点构成（a)连接前（b)连接后立杆碗扣节点间距应按0。
6m模数设置.二、双排脚手架双排落地脚手架允许搭设高度三、当曲线布置的双排脚手架组架时,应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于2。
4m。
四、当双排脚手架拐角为直角时，宜采用横杆直接组架。
当双排脚手架拐角为非直角时，可采用钢管扣件组架。
拐角组架（a）横杆组架(b)钢管扣件组架五、双排脚手架首层立杆应采用不同的长度交错布置,底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm,严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座.首层立杆布置示意六、双排脚手架专用外斜杆设置：1、斜杆应设置在有纵、横向横杆的碗扣节点上;2、在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆;3、当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时,每隔3跨应设置一组竖向通高斜杆;斜杆应对称设置；专用外斜杆设置示意4、当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆.七、当采用钢管扣件作斜杆时的作法:1、斜杆应每步与立杆扣接,扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40~65N．m：2、纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨.钢管扣件作斜杆设置八、连墙件的设置:1、连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接：2、每层连墙件应在同一平面,其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4。
5m：3、连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接,连接点距碗扣节点距离不应大于150mm；4、连墙件应采用可承受拉、压荷载的刚性结构，连接应牢固可靠。
碗扣式钢管脚手架搭设与拆除安全技术要求（一）搭设前准备1．脚手架布架设计。
脚手架搭设前，要先编制脚手架施工组织设计。
明确使用荷载，确定脚手架平面、立面布置，列出构件用量表，制订构件供应和周转计划等。
2．构件检验。
所有构件，必须经检验合格后方能投入使用。
3．地基处理。
立杆基础施工应满足施工组织设计的要求，清除组架范围内的杂物，平整场地，做好排水处理。
（二）搭设安全技术要求1．接头搭设（1）接头是立杆同横杆、斜杆的连接装置，应确保接头锁紧。
搭设时，先将上碗扣搁置在限位销上，将横杆、斜杆等接头插入下碗扣，使接头弧面与立杆密贴，待全部接头插入后，将上碗扣套下，并用榔头顺时针沿切线敲击上碗扣凸头，直至上碗扣被限位销卡紧不再转动为止。
（2）如发现上碗扣扣不紧，或限位销不能进入上碗扣螺旋面，应检查立杆与横杆是否垂直，相邻的两下碗扣是否在同一水平面上（即横杆水平度是否符合要求）；下碗扣与立杆的同轴度是否符合要求；下碗扣的水平面同立杆轴线的垂直度是否符合要求；横杆接头与横杆是否变形；横杆接头的弧面中心线同横杆轴线是否垂直；下碗扣内有无砂浆等杂物充填等；如是装配原因，则应调整后锁紧；如是杆件本身原因，则应拆除，并送去整修。
2．杆件搭设顺序（1）在已处理好的地基或基垫上按设计位置安放立杆垫座或可调座，其上交错安装3.0m和1.5m长立杆，调整立杯可调座，使同一层立杆接头处于同一水平面内，以便装横杆。
搭设顺序是：立杯底座立杆横杆斜杆接头锁紧脚手板上层立杆立杆连接销横杆。
（2）脚手架搭设以3～4人为一小组为宜，其中1～2人递料，另外两人共同配合搭设，每人负责一端。
搭设时，要求至多二层向同一方向，或由中间向两边推进，不得从两边向中间合拢搭设，否则中间杆件会因两侧架子刚度太大而难以安装。
3．搭设注意事项（1）所有构件都应按设计及脚手架有关规定设置。
（2）在搭设过程中，应注意调整整架的垂直度，一般通过调整连墙撑的长度来实现，要求整架垂直度小于1／500L，但最大允许偏差为100mm。
建筑施工碗扣式脚手架安全技术规范碗扣式脚手架的搭设有何要求?碗扣式钢管脚手架立柱横距为 1.2 m ，纵距根据脚手架荷载可为 1.2 m ；1.5 m；1.8 m；2.4 m，步距为 1.8 m、2.4 m。
搭设时立杆的接长缝应错开，第一层立杆应用长 1.8 m 和3.0 m 的立杆错开布置，往上均用 3.0 m 长杆，至顶层再用 1.8 m 和 3.0 m 两种长度找平。
高30 m 以下脚手架垂直度偏差应控制在1/200 以内，高30 m 以上脚手架应控制在1/400~1/600 ，总高垂直度偏差应不大于100 mm。
碗扣式脚手架的构造是怎样的?碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。
其基本构造和搭设要求与扣件式钢管脚手架类似，不同之处主要在于碗扣接头。
碗扣接头是由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。
在立杆上焊接下碗扣和上碗扣的限位销，将上碗扣套入立杆内。
在横杆和斜杆上焊接插头。
组装时，将横杆和斜杆插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣前言根据建设部建标工[2004]09 号文，《建筑施工碗扣式脚手架安全技术规范》行业标准由中国建筑金属结构协会建筑模板脚手架委员会会同有关单位共同编制。
在本规范的编制过程中，编制组经过了广泛的调查研究，认真总结碗扣式脚手架在我国应用的实践经验、与相关标准规范相互协调的基础上制定了本规范。
本规范的主要内容是： 1 总则； 2 术语符号； 3 主要构、配件和材料； 4 荷载； 5 设计计算； 6 构造要求；7 搭设与拆除；8 检查与验收；9 安全管理与维护。
本规范由建设部安全标准技术归口单位中国建筑业协会建筑安全分会归口管理，授权由主编单位负责具体解释。
本规范的主编单位是：中国建筑金属结构协会建筑模板脚手架委员会(地址：北京市安定门外北苑路68 号邮政编码：100012)本规范参编单位有：北京星河模板脚手架有限公司北京建安泰脚手架有限公司中天建设集团有限公司河北建设集团有限公司上海长宁区建筑工程安全监督站上海顺业建筑工程有限公司本规范主要起草人：杨亚男贺军余宗明蒋金生任升高陈传为高秋利高妙康刘厚纯熊耀莹总则1.0.1 为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
总则1.0.1 为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
1.0。
2 本规范适用于工业与民用建筑工程施工中脚手架及模板支撑架的设计、施工和使用。
其它用途如:烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规范的原则执行。
1。
0.3 落地碗扣式脚手架当搭设高度H≤20m时可按普通架子常规搭设，当搭设高度H>20m及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。
1。
0.4 与碗扣式脚手架结构类型相似的其他脚手架可参照本规范的原则执行.1.0。
5 碗扣式脚手架的设计与施工除应执行本规范外，尚应符合现行国家有关强制性标准的规定。
术语、符号2．1术语2。
1.1 碗扣式脚手架CuplokScaffolding采用碗扣方式连接的钢管脚手架。
2.1.2碗扣节点Cuplok Joint脚手架碗扣连接的部位.2.1.3立杆Standing Tube碗扣脚手架的竖向支撑杆。
2.1。
4 上碗扣Bell Shape Cap沿立杆滑动起锁紧作用的碗扣节点零件.2.1.5下碗扣Bowl Shape Socket焊接于立杆上的碗型节点零件。
2。
1.6 立杆连接销Pin立杆竖向接长连接专用销子。
2。
1.7限位销limitPin焊接在立杆上能锁紧上碗扣的定位销。
2。
1。
8横杆Flat TubeCross碗扣式脚手架的水平杆件。
2.1。
9 横杆接头Spigot焊接于横杆两端的连接件。
2.1。
10 专用斜杆:Special Batter Tube带有旋转横杆接头，提高框架平面稳定性的斜向拉压杆.2.1.11水平斜杆Horizontal SlantTube钢管两端焊有插头的水平连接斜杆。
2。
1。
12 十字撑CrossBracing用作双排脚手架竖向加强支撑的构件。
2.1.13 八字斜杆Splayed Slant Strut斜杆八字型设置方式.2.1。

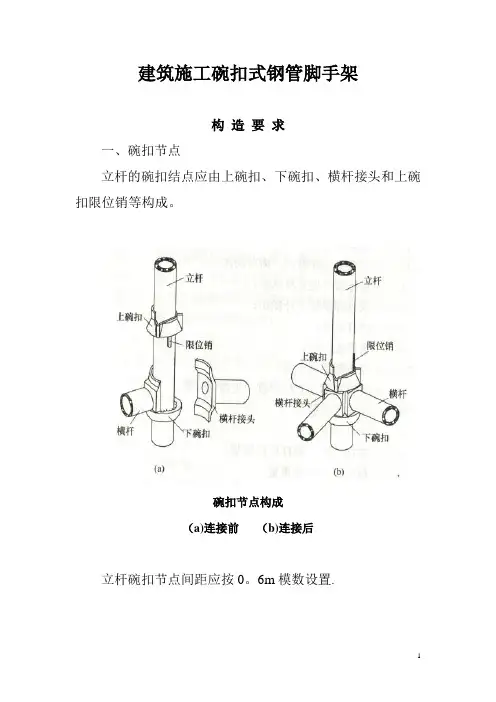

建筑施工碗扣式钢管脚手架构造要求一、碗扣节点立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。
碗扣节点构成（a）连接前（b）连接后立杆碗扣节点间距应按0.6m模数设置怡）(b)、双排脚手架双排落地脚手架允许搭设高度步Ki (nd横距(tn)纵距(m)允许搭设高度(nO基車凤压值B Q ( k.\| 口*】6 4th 50.6L80, 91 1.2686252t5 15143361.2L25953L51134为注；冷丧计算1A压髙度变化系数，系按地曲粗糙度为I类來川.斗具体工程的皋本风压值和地面籾抵度与此屋不梢符时*应另行计煤*三、当曲线布置的双排脚手架组架时，应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于 2. 4m。
四、当双排脚手架拐角为直角时，宜采用横杆直接组架当双排脚手架拐角为非直角时，可采用钢管扣件组架。
拐角组架(a)横杆组架(b)钢管扣件组架五、双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座。
首层立杆布置示意六、双排脚手架专用外斜杆设置：1、斜杆应设置在有纵、横向横杆的碗扣节点上；2、在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3、当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时，每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置；专用外斜杆设置示意4、当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。
七、当采用钢管扣件作斜杆时的作法：1、斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm ;当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40〜65N . m :2、纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨。
八、连墙件的设置：1、连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接：2、每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于 4. 5m :3、连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm ；4、连墙件应采用可承受拉、压荷载的刚性结构，连接应牢固可靠。
碗扣式脚手架规范脚手架是建筑施工中常用的辅助工具，用于提供施工人员的安全工作平台。
碗扣式脚手架是其中一种常见的脚手架类型，通过碗扣连接节点而得名。
为了确保施工安全和质量，必须遵循一定的规范和标准来设计、搭建和拆除碗扣式脚手架。
本文将介绍碗扣式脚手架规范，以确保施工过程的安全和高效。
一、脚手架材料要求1. 碗扣式脚手架的材料应符合相关国家标准要求，包括钢材、螺栓、接头等。
2. 碗扣式脚手架的钢材要求必须符合设计要求，且无明显的弯曲、裂纹和锈蚀。
3. 碗扣式脚手架的螺栓和接头要求均符合设计要求，并经过合格的检验和试验。
二、脚手架设计要求1. 碗扣式脚手架的设计应满足承载力、稳定性、刚度等要求，并符合相关设计规范。
2. 碗扣式脚手架的搭设布局应合理，通道、出入口等部位应按照规定设置。
3. 碗扣式脚手架的设计要考虑施工工艺和实际施工情况，确保施工过程中的安全和便利性。
4. 碗扣式脚手架的设计应进行静力计算，确保承载力和稳定性满足设计要求。
三、脚手架搭设要求1. 碗扣式脚手架的搭设应按照设计图纸和技术要求进行，确保搭设的稳定性和安全性。
2. 碗扣式脚手架在搭设过程中应注意固定连接节点，使用合适的工具进行碗扣的装拆。
3. 碗扣式脚手架的搭设应按照层层搭设的原则进行，每层脚手架必须连续、稳固，并与主体结构可靠固定连接。
四、脚手架使用要求1. 碗扣式脚手架使用前必须经过检查和试验，确保各项技术指标符合要求。
2. 碗扣式脚手架使用过程中，不得以任何方式改变或减小其承载能力，不得乱拉乱拆。
3. 碗扣式脚手架使用过程中，应加强日常检查和维护，及时发现和处理脚手架松动、变形等问题。
五、脚手架拆除要求1. 碗扣式脚手架的拆除应按照逆序搭设的原则进行，确保拆除过程的安全和稳定。
2. 碗扣式脚手架的拆除应由专业人员进行，根据需要进行逐层拆除，不得随意拆除任何部位。
3. 碗扣式脚手架拆除后，应及时进行清理和整理，保持现场的整洁和安全。
《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166—20083．2．4 采用钢板热冲压整体成型的下碗扣，钢板应符合现行国家标准《碳素结构钢》GB／T 700中Q235A级钢的要求，板材厚度不得小于6mm，并应经600～650℃的时效处理。
严禁利用废旧锈蚀钢板改制。
3．3．8 可调底座底板的钢板厚度不得小于6mm，可调托撑钢板厚度不得小于5mm。
3．3．9 可调底座及可调托撑丝杆与调节螺母啮合长度不得少于6扣，插入立杆内的长度不得小于150mm。
5．1．4 受压杆件长细比不得大于230，受拉杆件长细比不得大于350。
6．1．4 双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座(见图6．1．4)。
1 斜杆应设置在有纵、横向横杆的碗扣节点上；2 在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；3 当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时，每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置；4 当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。
6．1．6 当采用钢管扣件作斜杆时应符合下列规定：1 斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40～65N·m；2 纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨(见图6．1．6)。
6．1．7 连墙件的设置应符合下列规定：1 连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接；2 每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4．5m；3 连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm；4 连墙件应采用可承受拉、压荷载的刚性结构，连接应牢固可靠。
建筑施工碗扣式脚手架安全技术规范一、总则为了保障建筑施工现场的安全，保障工人的生命财产安全，制定本规范。
二、适用范围本规范适用于建筑施工现场使用碗扣式脚手架的安全管理。
三、术语和定义1. 碗扣式脚手架：指采用碗扣连接的脚手架结构，具有承载能力强、稳定性好的特点。
2. 主管单位：指建筑施工现场的施工负责单位。
3. 施工单位：指在建筑施工现场进行具体施工作业的单位。
4. 管理人员：指在建筑施工现场负责脚手架安全管理的工作人员。
5. 作业人员：指在建筑施工现场进行脚手架搭设、拆除和维护的工作人员。
四、脚手架搭设1. 确保脚手架的材料齐全，规格符合要求，无损坏和变形。
2. 在脚手架搭设前，应对搭设区域进行勘察，确保地基承载能力符合要求。
3. 搭设脚手架时，应按照设计图纸和要求进行，严禁擅自增加或减少脚手架的部件。
4. 确保脚手架的立杆、横杆和斜杆连接牢固，不得有松动和变形现象。
五、脚手架使用1. 在脚手架使用过程中，应定期进行检查，发现问题及时处理，严禁使用有质量问题的脚手架。
2. 在使用脚手架时，应设置防护栏杆和踏板，确保作业人员的安全。
3. 严禁在脚手架上进行超负荷作业，确保脚手架的承载能力不超过设计要求。
4. 在脚手架使用过程中，如遇恶劣天气，应及时停止作业，并采取防护措施，确保脚手架的稳定性。
六、脚手架拆除1. 在脚手架拆除前，应进行全面检查，确保脚手架的各个部件完好无损。
2. 在拆除脚手架时，应按照设计要求和安全规范进行，严禁擅自拆除脚手架的部件。
3. 拆除脚手架时，应采取逐层逐层的方式，确保拆除过程中的稳定性。
4. 在脚手架拆除完成后，应对搭设区域进行清理，确保施工现场的整洁。
七、管理责任1. 主管单位应对脚手架的搭设、使用和拆除进行全面监督，确保施工现场的安全。
2. 施工单位应配备专业的管理人员，负责脚手架的安全管理工作。
3. 管理人员应定期对脚手架进行检查，发现问题及时整改，并做好记录。
碗扣式脚手架规范在建筑施工领域，碗扣式脚手架是一种常用的支撑结构，它为工人提供了安全的作业平台，同时也保障了施工的顺利进行。
然而，要确保碗扣式脚手架的安全可靠，就必须严格遵循相关的规范。
碗扣式脚手架的主要组成部分包括立杆、横杆、斜杆、碗扣节点等。
立杆是主要的竖向支撑构件，横杆用于连接立杆，增强脚手架的稳定性，斜杆则起到防止脚手架倾斜的作用。
碗扣节点是这种脚手架的关键连接部件，其性能直接影响到整个脚手架的承载能力和稳定性。
在搭建碗扣式脚手架之前，需要进行充分的规划和设计。
首先要根据施工的具体需求，确定脚手架的搭设高度、宽度和长度。
同时，要考虑到施工荷载、风荷载等因素，对脚手架的承载能力进行准确计算。
此外，还需要根据施工现场的地形、地貌等条件，选择合适的基础形式，确保脚手架的基础牢固可靠。
在材料选择方面，碗扣式脚手架的杆件、构配件等应符合国家相关标准的要求。
杆件应无弯曲、变形、锈蚀等缺陷，碗扣节点应转动灵活，无卡滞现象。
严禁使用不合格的材料搭建脚手架，以免影响其安全性和使用寿命。
搭建碗扣式脚手架时，应按照规定的程序进行操作。
首先要安放立杆底座或垫板，然后按照设计方案依次竖起立杆，并安装横杆和斜杆。
在安装过程中，要确保杆件的连接牢固可靠，碗扣节点的锁扣应锁紧。
同时，要注意保持脚手架的垂直度和水平度，偏差应在允许范围内。
脚手架的立杆间距、横杆步距等参数应符合设计要求。
一般来说，立杆间距不宜大于 18 米，横杆步距不宜大于 12 米。
对于高度较高的脚手架，还应设置剪刀撑和连墙件，以增强其整体稳定性。
剪刀撑应沿脚手架的外侧立面连续设置，角度宜在 45°至 60°之间。
连墙件的设置应根据建筑物的结构特点和施工要求确定，间距不宜大于 4 米。
在使用碗扣式脚手架过程中，要严禁超载。
施工人员应按照规定的荷载要求进行作业，不得在脚手架上堆放过多的材料和设备。
同时，要定期对脚手架进行检查和维护，发现问题及时处理。
总则1.0.1 为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规。
1.0.2 本规适用于工业与民用建筑工程施工中脚手架及模板支撑架的设计、施工和使用。
其它用途如：烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规的原则执行。
1.0.3 落地碗扣式脚手架当搭设高度H≤20m时可按普通架子常规搭设，当搭设高度H>20m及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。
1.0.4 与碗扣式脚手架结构类型相似的其他脚手架可参照本规的原则执行。
1.0.5 碗扣式脚手架的设计与施工除应执行本规外，尚应符合现行国家有关强制性标准的规定。
术语、符号2．1术语2.1.1 碗扣式脚手架CuplokScaffolding采用碗扣方式连接的钢管脚手架。
2.1.2碗扣节点Cuplok Joint脚手架碗扣连接的部位。
2.1.3立杆Standing Tube碗扣脚手架的竖向支撑杆。
2.1.4 上碗扣Bell Shape Cap沿立杆滑动起锁紧作用的碗扣节点零件。
2.1.5下碗扣Bowl Shape Socket焊接于立杆上的碗型节点零件。
2.1.6 立杆连接销Pin立杆竖向接长连接专用销子。
2.1.7限位销limitPin焊接在立杆上能锁紧上碗扣的定位销。
2.1.8横杆Flat TubeCross碗扣式脚手架的水平杆件。
2.1.9 横杆接头Spigot焊接于横杆两端的连接件。
2.1.10 专用斜杆：Special Batter Tube带有旋转横杆接头，提高框架平面稳定性的斜向拉压杆。
2.1.11水平斜杆Horizontal SlantTube钢管两端焊有插头的水平连接斜杆。
2.1.12 十字撑CrossBracing用作双排脚手架竖向加强支撑的构件。
2.1.13 八字斜杆Splayed Slant Strut斜杆八字型设置方式。
2.1.14 间横杆：Intermediate Flat Tube钢管两端焊有插卡装置的横杆。
2.1.15 挑梁：Bracket脚手架作业平台的挑出构件，分宽挑梁和窄挑梁。
2.1.16 连墙杆ConnectedAnchor in Wall脚手架与建筑物连接的构件。
2.1.17 可调底座：JackSupport可调节高度的底座。
2.1.18 可调托撑：U- Jack立杆顶部可调节高度的顶撑。
2.1.19 梯架Stair脚手架上施工人员上下通行的梯子。
2.1.20 脚手板Scaffold Board施工人员在脚手架上行走及作业用平台板。
2.1.21 廊道Corridor Way双排脚手架外立杆间人员上下行走和运输施工材料的通道。
2.1.22 几何不变性GeometricalStability杆系结构构成几何不变的性能。
2.2符号2.2.1荷载和荷载效应Ｍ——横杆弯矩；Ｍｗ——单肢立杆弯矩；Ｎ——立杆轴向力；Ｎ0——连墙件约束脚手架平面外变形所产生的轴向力；ＮＧ１——脚手架结构自重；ＮＧ２——脚手板及构配件自重；ＮＥ——欧拉临界力；ＮＱ１——施工荷载轴向力；ΣＮＱｉ——施工荷载轴向力总和；ＮＳ——风荷载作用下连墙件的轴向力；ＮＷ——风荷载作用下连墙件轴向力设计值；Ｐ——作用在立杆上的垂直荷载；Ｐｃ——作用在横杆上的集中荷载；Ｑ１——支撑架模板自重标准值；Ｑ2——新浇砼及钢筋自重标准值；Ｑ3——施工人员及设备荷载标准值；Ｑ4——振捣砼产生的荷载；Ｗｊ——节点风荷载；Ｗｋ——风荷载标准值；Ｗｏ——基本风压；Ｗｓ——节点风荷载的斜杆力；Ｗｖ——节点风荷载的立杆力；ｇ２——脚手板自重；σ ——横杆抗弯强度。
2.2.2 材料、构件设计指标Ｅ——钢材的弹性模量；Ｑｂ——碗扣节点极限抗剪强度值；Ｑｃ——扣件抗滑强度设计值；? ——钢材的抗拉、抗压、抗弯强度设计值；[υ]——横杆允许挠度；υｍａｘ——横杆最大挠度；?ｇ——地基承载力设计值。
2.2.3 几何参数Ａ——立杆截面面积；Ａｃ——连墙件的净截面面积；Ａｇ——单肢立杆底面面积；Ｈ——架体高度；Ｈｌ——连墙件水平间距；Ｉ——钢管截面惯性矩Ｌ——支座跨度；Ｌｌ——连墙件竖向间距；Ｌｘ、Ｌｙ——支撑架立杆纵向、横向间距；Ｗ——截面模量；α ——双排脚手架立杆纵距；ｃ——梁至支座边距；ｍ——脚手板层数；ｎ——施工层数；ｈ——步距；ｉ——回转半径；l０——计算长度。
2.2.4 计算系数β——有效弯矩系数；βｇｚ——阵风系数；γ——截面塑性发展系数；μｓ——脚手架风荷载体型系数；μｚ——风压高度变化系数；φ——轴心受压构件稳定系数、挡风系数；λ ——长细比。
3 主要构、配件3.1碗扣节点构成：由上碗扣、下碗扣、立杆、横杆接头和上碗扣限位销组成(图3.1)。
图3-1 碗扣节点构成图3.2脚手架立杆碗扣节点应按0.6m模数设置。
3.3立杆上应设有接长用套管及连接销孔。
3.4 构、配件种类、规格及用途（表3.4）表3.4 碗扣式脚手架主要构、配件种类、规格及用途3.5 构、配件材料、制作要求3.5.1碗扣式脚手架用钢管应采用符合现行国家标准《直缝电焊钢管》（GB/T13793-92）或《低压流体输送用焊接钢管》（GB/T3092）中的Q235A级普通钢管，其材质性能应符合现行国家标准《碳素结构钢》（GB/T700）的规定。
３.5.2 碗扣架用钢管规格为Φ48×3.5mm，钢管壁厚不得小于3.5 -0.025mm。
3.5.3上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合GB9440中KTH330-08及GB11352中ZG270-500的规定。
3.5.4 下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合GB11352中ZG230-450的规定。
3.5.5 采用钢板热冲压整体成形的下碗扣，钢板应符合GB700标准中Q235A级钢的要求，板材厚度不得小于6mm。
并经600～650·C的时效处理。
严禁利用废旧锈蚀钢板改制。
3.5.6 立杆连接外套管壁厚不得小于3.5-0.025mm，径不大于50 mm，外套管长度不得小于160mm，外伸长度不小于110mm。
3.5.7 杆件的焊接应在专用工装上进行，各焊接部位应牢固可靠，焊缝高度不小于3.5mm，其组焊的形位公差应符合表3.5.7的要求表3.5.7 杆件组焊形位公差要求3.5.8 立杆上的上碗扣应能上下串动和灵活转动，不得有卡滞现象；杆件最上端应有防止上碗扣脱落的措施。
3.5.9立杆与立杆连接的连接孔处应能插入Φ12mm连接销。
3.5.10在碗扣节点上同时安装1—4个横杆，上碗扣均应能锁紧。
3.5.11构配件外观质量要求：1 钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管；2 铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。
3 冲压件不得有毛刺、裂纹、氧化皮等缺陷；4 各焊缝应饱满，焊药清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷；5 构配件防锈漆涂层均匀、牢固。
6 主要构、配件上的生产厂标识应清晰。
3.5.12可调底座及可调托撑丝杆与螺母捏合长度不得少于4-5扣，插入立杆的长度不得小于150mm。
4 荷载4.1荷载分类4.1.1 作用于脚手架和模板支架上的荷载，可分为永久荷载（恒荷载）和可变荷载（活荷载）两类。
4.1.2脚手架的永久荷载，一般包括下列荷载：1 组成脚手架结构的杆系自重，包括：立杆、纵向横杆、横向横杆、斜杆、水平斜杆、八字斜杆、十字撑等自重；2 配件重量，包括：脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重；设计脚手架时，其荷载应根据脚手架实际架设情况进行计算。
4.1.3 脚手架的可变荷载，包括下列荷载：1 脚手架的施工荷载，脚手架作业层上的操作人员、器具及材料等的重量。
2 风荷载。
4.1.4 模板支架的永久荷载，一般包括下列荷载：1 作用在模板支架上的结构荷载，包括：新浇筑混凝土、钢筋、模板、支承梁（楞）等自重。
2 组成模板支架结构的杆系自重，包括：立杆、纵向及横向水平杆、水平及垂直斜撑等自重。
3 配件自重，根据工程情况定，包括：脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重。
4.1.5模板支架的可变荷载，包括下列荷载：1 施工人员及施工设备荷载。
2 振捣混凝土时产生的荷载。
3 风荷载。
4.2 荷载标准值4.2.1 脚手架结构杆系自重标准值，可按本规表3.4采用。
4.2.2脚手架配件重量标准值，可按下列规定采用。
1脚手板自重标准值统一按0.35KN/m2 取值。
2操作层的栏杆与挡脚板自重标准值按0.14KN/m取值。
3 脚手架上满挂密目安全网自重标准值按0.01KN/m2取值。
4.2.3模板支撑架荷载标准值：1 模板支撑架的自重标准值Q1：应根据模板设计图纸确定。
对一般肋形楼板及无梁楼板模板的自重标准值，可按表4.2.3-1采用。
表4.2.3-1水平模板自重标准值（KN/m2）2 新浇筑混凝土自重（包括钢筋）标准值Q2：对普通钢筋混凝土可采用25 KN/m3，对特殊钢筋混凝土应根据实际情况确定。
3 振捣混凝土时产生的荷载标准值Q3：取2 KN/m2。
4.2.4脚手架的施工荷载标准值，可按下列规定采用：1 操作层均布施工荷载的标准值，应根据脚手架的用途，按表4.2.4采用。
表4.2.4操作层均布施工荷载标准值2 脚手架的操作层层数按实际计算。
4.2.5模板支撑架的施工荷载标准值1 施工人员及设备荷载标准值按均布活荷载取1.0 KN/m2。
2 振捣混凝土时产生的荷载标准值可采用2.0 KN/m2。
4.2.6 作用于脚手架及模板支撑架上的水平风荷载标准值，应按下式计算：W k= 0.7μz·μs·W o（4.2.6）式中：W k——风荷载标准值（KN/m2）；μz——风压高度变化系数，按现行国家标准《建筑结构荷载规》（GB50009-2001）规定采用，见附录A表A；μs——风荷载体型系数，按现行国家标准《建筑结构荷载规》（GB50009-2001）规定的竖直面取0.8；W o——基本风压（KN/m2），按现行国家标准《建筑结构荷载规》（GB50009-2001）规定采用，见附录A图A；4.2.7满挂密目安全网的脚手架挡风系数φ宜取0.8。
4.3荷载的分项系数4.3.1 计算脚手架及模板支撑架构件强度时的荷载设计值，取其标准值乘以下列相应的分项系数：1 永久荷载的分项系数，取1.2；计算结构倾覆稳定时，取0.9。
2可变荷载的分项系数，取1.4。
4.3.2计算构件变形（挠度）时的荷载设计值，各类荷载分项系数，均取1.0。
4.4荷载效应组合4.4.1 设计脚手架及模板支架时，其架体的稳定和连墙件承载力等应按表4.4.1的荷载组合要求进行计算。
