轻松搞定信号源的使用方法

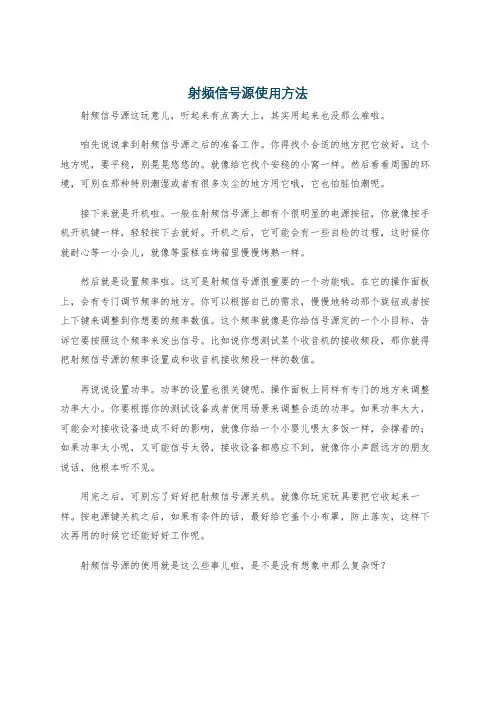

射频信号源使用方法射频信号源这玩意儿，听起来有点高大上，其实用起来也没那么难啦。

咱先说说拿到射频信号源之后的准备工作。

你得找个合适的地方把它放好，这个地方呢，要平稳，别晃晃悠悠的。

就像给它找个安稳的小窝一样。

然后看看周围的环境，可别在那种特别潮湿或者有很多灰尘的地方用它哦，它也怕脏怕潮呢。

接下来就是开机啦。

一般在射频信号源上都有个很明显的电源按钮，你就像按手机开机键一样，轻轻按下去就好。

开机之后，它可能会有一些自检的过程，这时候你就耐心等一小会儿，就像等蛋糕在烤箱里慢慢烤熟一样。

然后就是设置频率啦。

这可是射频信号源很重要的一个功能哦。

在它的操作面板上，会有专门调节频率的地方。

你可以根据自己的需求，慢慢地转动那个旋钮或者按上下键来调整到你想要的频率数值。

这个频率就像是你给信号源定的一个小目标，告诉它要按照这个频率来发出信号。

比如说你想测试某个收音机的接收频段，那你就得把射频信号源的频率设置成和收音机接收频段一样的数值。

再说说设置功率。

功率的设置也很关键呢。

操作面板上同样有专门的地方来调整功率大小。

你要根据你的测试设备或者使用场景来调整合适的功率。

如果功率太大，可能会对接收设备造成不好的影响，就像你给一个小婴儿喂太多饭一样，会撑着的；如果功率太小呢，又可能信号太弱，接收设备都感应不到，就像你小声跟远方的朋友说话，他根本听不见。

用完之后，可别忘了好好把射频信号源关机。

就像你玩完玩具要把它收起来一样。

按电源键关机之后，如果有条件的话，最好给它盖个小布罩，防止落灰，这样下次再用的时候它还能好好工作呢。

射频信号源的使用就是这么些事儿啦，是不是没有想象中那么复杂呀？。

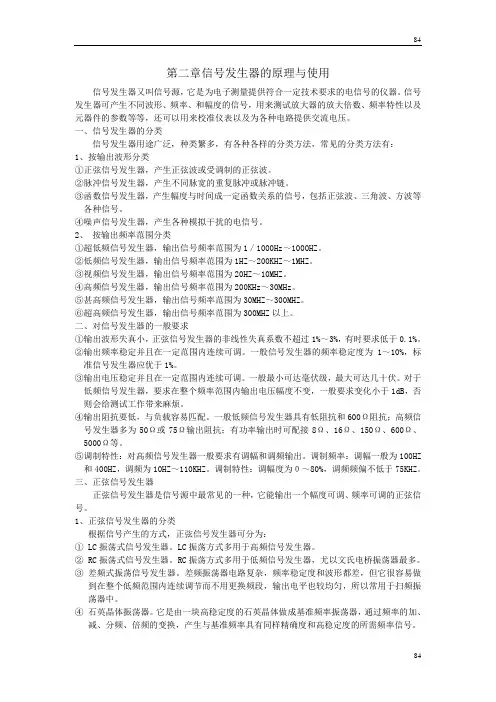

第二章信号发生器的原理与使用信号发生器又叫信号源，它是为电子测量提供符合一定技术要求的电信号的仪器。

信号发生器可产生不同波形、频率、和幅度的信号，用来测试放大器的放大倍数、频率特性以及元器件的参数等等，还可以用来校准仪表以及为各种电路提供交流电压。

一、信号发生器的分类信号发生器用途广泛，种类繁多，有各种各样的分类方法，常见的分类方法有：1、按输出波形分类①正弦信号发生器，产生正弦波或受调制的正弦波。

②脉冲信号发生器，产生不同脉宽的重复脉冲或脉冲链。

③函数信号发生器，产生幅度与时间成一定函数关系的信号，包括正弦波、三角波、方波等各种信号。

④噪声信号发生器，产生各种模拟干扰的电信号。

2、按输出频率范围分类①超低频信号发生器，输出信号频率范围为1／1000Hz～1000HZ。

②低频信号发生器，输出信号频率范围为1HZ～200KHZ～1MHZ。

③视频信号发生器，输出信号频率范围为20HZ～10MHZ。

④高频信号发生器，输出信号频率范围为200KHz～30MHz。

⑤甚高频信号发生器，输出信号频率范围为30MHZ～300MHZ。

⑥超高频信号发生器，输出信号频率范围为300MHZ以上。

二、对信号发生器的一般要求①输出波形失真小，正弦信号发生器的非线性失真系数不超过1%～3%，有时要求低于0.1%。

②输出频率稳定并且在一定范围内连续可调。

一般信号发生器的频率稳定度为1～10%，标准信号发生器应优于1%。

③输出电压稳定并且在一定范围内连续可调。

一般最小可达毫伏级，最大可达几十伏。

对于低频信号发生器，要求在整个频率范围内输出电压幅度不变，一般要求变化小于1dB，否则会给测试工作带来麻烦。

④输出阻抗要低，与负载容易匹配。

一般低频信号发生器具有低阻抗和600Ω阻抗；高频信号发生器多为50Ω或75Ω输出阻抗；有功率输出时可配接8Ω、16Ω、150Ω、600Ω、5000Ω等。

⑤调制特性：对高频信号发生器一般要求有调幅和调频输出。

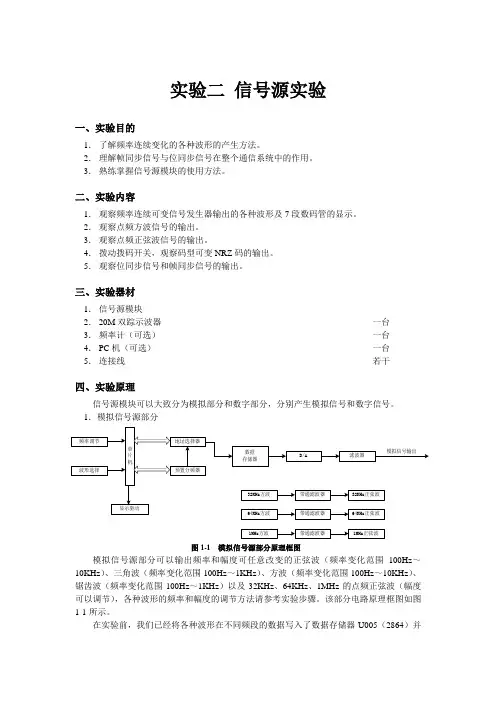

实验二信号源实验一、实验目的1．了解频率连续变化的各种波形的产生方法。

2．理解帧同步信号与位同步信号在整个通信系统中的作用。

3．熟练掌握信号源模块的使用方法。

二、实验内容1．观察频率连续可变信号发生器输出的各种波形及7段数码管的显示。

2．观察点频方波信号的输出。

3．观察点频正弦波信号的输出。

4．拨动拨码开关，观察码型可变NRZ码的输出。

5．观察位同步信号和帧同步信号的输出。

三、实验器材1．信号源模块2．20M双踪示波器一台3．频率计（可选）一台4．PC机（可选）一台5．连接线若干四、实验原理信号源模块可以大致分为模拟部分和数字部分，分别产生模拟信号和数字信号。

1．模拟信号源部分图1-1 模拟信号源部分原理框图模拟信号源部分可以输出频率和幅度可任意改变的正弦波（频率变化范围100Hz～10KHz）、三角波（频率变化范围100Hz～1KHz）、方波（频率变化范围100Hz～10KHz）、锯齿波（频率变化范围100Hz～1KHz）以及32KHz、64KHz、1MHz的点频正弦波（幅度可以调节），各种波形的频率和幅度的调节方法请参考实验步骤。

该部分电路原理框图如图1-1所示。

在实验前，我们已经将各种波形在不同频段的数据写入了数据存储器U005（2864）并存放在固定的地址中。

当单片机U006（89C51）检测到波形选择开关和频率调节开关送入的信息后，一方面通过预置分频器调整U004（EPM7128）中分频器的分频比(分频后的信号频率由数码管M001~M004显示)；另一方面根据分频器输出的频率和所选波形的种类，通过地址选择器选中数据存储器U005中对应地址的区间，输出相应的数字信号。

该数字信号经过D/A转换器U007（TLC7528）和开关电容滤波器U008（TLC14CD）后得到所需模拟信号。

2．信号源部分数字信号源部分可以产生多种频率的点频方波、NRZ码（可通过拨码开关SW103、SW104、SW105改变码型）以及位同步信号和帧同步信号。

信号源的使用用途概述及解释说明1. 引言1.1 概述信号源是现代通信和科学研究中不可或缺的一个重要设备。

它能够产生各种类型的信号，包括电信号、声音和视频信号等。

这些信号源被广泛应用于通信领域、科学实验室以及工程领域中，发挥着重要的作用。

1.2 文章结构本文将对信号源的使用用途进行综述和解释说明。

首先，我们将介绍什么是信号源以及它们的分类。

接着，我们将阐述信号源在通信领域、科学研究和工程领域中的具体应用。

最后，我们将总结主要观点并展望未来信号源技术的发展趋势和挑战。

1.3 目的本文旨在帮助读者理解信号源在现代社会中的重要性和多样化应用，并为相关领域的从业人员提供有益的参考和指导。

同时，通过探讨未来技术发展趋势，可以引起读者对于相关领域进一步研究与创新的兴趣。

以上就是本文引言部分内容，概述了文章结构以及目标意图。

2. 信号源的使用用途2.1 什么是信号源在开始探讨信号源的使用用途之前，我们首先需要了解什么是信号源。

信号源是指能够产生一种或多种特定频率、幅度和波形的设备或系统。

它们被广泛应用于各个领域，包括通信、科学研究和工程。

2.2 信号源的分类根据应用领域和功能特点，信号源可以分为多种类型。

其中最常见的有以下几种：- 恒定频率信号源：产生持续稳定的单一频率信号，在通信和科学研究中经常被使用。

- 可变频率信号源：具有可调节频率范围的设备，允许用户根据实际需求调整输出频率。

- 宽带信号源：能够产生连续宽带频谱的设备，在测试测量和通信领域中发挥重要作用。

- 脉冲或脉冲调制信号源：以脉冲形式输出的设备，在无线电通讯和雷达系统中得到广泛应用。

2.3 信号源在通信领域中的应用在现代通信系统中，信号源扮演着至关重要的角色。

下面是一些信号源在通信领域中的应用：- 频率合成器：在通信设备中生成稳定的频率以供调制和解调操作使用。

- 系统校准：用于校准和测试无线通信系统以确保其性能符合要求。

- 调制信号源：产生各种不同类型的调制信号，如频移键控（FSK）、振幅调制（AM）或脉冲编码调制（PCM），用于模拟不同的信息传输场景。

信号源使用说明范文信号源是一种能够产生信号的设备或电路，它可以生成不同频率、振幅和波形的信号，用于测试、调试、测量和研究各种电子电路和设备。

在电子工程和通信领域中，信号源是一种非常重要的工具，具有广泛的应用。

一、信号源的分类根据信号的特性和用途，信号源可以分为以下几种类型：1.函数信号源：可以产生不同形式的函数信号，如正弦波、方波、三角波等。

这种信号源常用于模拟电路的测试和测量。

2.脉冲信号源：可以产生脉冲信号，用于测试和测量数字电路和脉冲电路。

3.任意波形信号源：可以根据用户的要求产生任意形状的波形信号，常用于测试和仿真不同类型的电路。

4.频率可变信号源：可以产生可调节频率的信号，用于测试和测量频率特性。

二、信号源的使用说明1.连接设置：在使用信号源之前，首先需要将信号源与被测试设备连接起来。

通常使用电缆和连接器进行连接，确保连接的稳定和可靠。

2.选择信号类型：根据实际需求选择合适的信号类型。

如果需要测量电路的频率特性，可以选择正弦波信号；如果需要测试数字电路和脉冲电路，可以选择脉冲信号或方波信号。

3.设置信号参数：根据实际需求设置信号的振幅、频率和波形等参数。

通常信号源都具有参数调节功能，可以通过旋钮、按钮或者软件界面来设置信号参数。

4.调节输出：将信号源的输出连接到被测试设备上，并确保输出信号的幅度和频率与被测试设备的要求相匹配。

在调节输出时，可以通过观察被测试设备的表现和测量设备的读数来判断输出的正确性。

5.注意安全：在使用信号源时，要注意遵循安全操作规程，如正确接地、避免高压触电、避免过度输入等。

同时，也要注意保护好信号源设备，避免碰撞、摔落和进水等意外情况。

6.测量数据：根据需要，可以使用示波器、频谱分析仪或其他测量设备来测量和分析输出信号的各种特性。

这些测量数据可以用于判断电路的性能和优化电路设计。

三、信号源的应用领域信号源在各个领域都有广泛的应用，主要包括以下几个方面：1.电子制造业：信号源可以用于模拟和测试各种电子设备，在制造过程中检测和调试设备的性能，以确保产品的质量和稳定性。

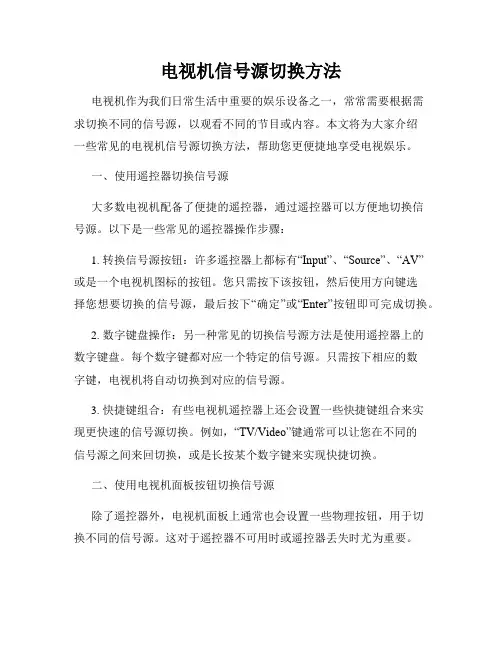

电视机信号源切换方法电视机作为我们日常生活中重要的娱乐设备之一，常常需要根据需求切换不同的信号源，以观看不同的节目或内容。

本文将为大家介绍一些常见的电视机信号源切换方法，帮助您更便捷地享受电视娱乐。

一、使用遥控器切换信号源大多数电视机配备了便捷的遥控器，通过遥控器可以方便地切换信号源。

以下是一些常见的遥控器操作步骤：1. 转换信号源按钮：许多遥控器上都标有“Input”、“Source”、“AV”或是一个电视机图标的按钮。

您只需按下该按钮，然后使用方向键选择您想要切换的信号源，最后按下“确定”或“Enter”按钮即可完成切换。

2. 数字键盘操作：另一种常见的切换信号源方法是使用遥控器上的数字键盘。

每个数字键都对应一个特定的信号源。

只需按下相应的数字键，电视机将自动切换到对应的信号源。

3. 快捷键组合：有些电视机遥控器上还会设置一些快捷键组合来实现更快速的信号源切换。

例如，“TV/Video”键通常可以让您在不同的信号源之间来回切换，或是长按某个数字键来实现快捷切换。

二、使用电视机面板按钮切换信号源除了遥控器外，电视机面板上通常也会设置一些物理按钮，用于切换不同的信号源。

这对于遥控器不可用时或遥控器丢失时尤为重要。

1. 输入/源按钮：电视机的面板上通常会有一个“Input”或“Source”的按钮，该按钮与遥控器上的相应按钮功能相同。

只需按下该按钮，然后使用电视机面板上的其他按钮选择您想要切换的信号源，最后按下确认按钮即可完成切换。

2. 特定信号源按钮：有些电视机面板上还会直接设置一些用于切换特定信号源的物理按钮，如“HDMI”、“VGA”、“AV”等。

只需按下对应的按钮，电视机将立即切换到所选择的信号源。

三、使用外接设备切换信号源如果您的电视机上连接了多个外接设备，如电视盒子、DVD播放器、游戏机等，您还可以通过这些设备本身的切换功能来切换信号源。

1. 外接设备遥控器：大部分外接设备都配备了自己的遥控器，在使用时可以按照设备说明书上的指引，通过遥控器上的相应按钮实现信号源切换。

信号源使用注意事项一、信号源连接咱在连接信号源的时候呀，可不能太莽撞啦。

你得先看看接口是不是匹配的呢。

就像找对象，得门当户对嘛，接口不匹配那肯定是不行的。

有些接口看起来长得差不多，但其实有细微差别，这时候就得瞪大眼睛瞧仔细喽。

而且连接的时候呀，要轻轻的，别跟大力水手吃了菠菜似的使劲儿插拔，不然很容易把接口弄坏的。

这就好比你对待小宠物，要温柔对待，不然它会受伤的呢。

二、信号源摆放信号源的摆放位置也是很有讲究的哦。

不能随便找个地方一丢就完事了。

如果周围有太多干扰源，那信号可就乱套啦。

比如说，别把它放在微波炉旁边，微波炉工作的时候就像个小恶魔，会干扰信号源的信号传输呢。

也不要放在大磁场附近，像是那种大的磁铁或者是一些强磁场的电器旁边。

要找个干净、整洁、干扰少的地方，就像给信号源找个安静舒适的小窝一样。

而且呀，信号源也要注意散热，可不能让它在一个闷热的环境里工作，不然它会累坏的，就像人在大热天里干活会中暑一样。

三、信号源的清洁信号源也是需要清洁的呢。

不过清洁的时候要小心翼翼的。

不能拿着湿哒哒的布就往上擦，这就像是给信号源洗冷水澡，它可受不了。

要用干净、干燥的软布轻轻擦拭，把表面的灰尘去掉就好。

要是有顽固的污渍，也不能用那些尖锐的东西去刮，得用专门的清洁工具或者温和的清洁剂。

就像我们洗脸，不能用砂纸去搓脸对吧，要温柔对待我们的脸蛋，信号源也是一样的道理呢。

四、信号源的电源电源可是信号源的能量来源呀。

在使用电源的时候，要确保电压是稳定的。

如果电压忽高忽低，信号源就会像坐过山车一样，一会儿高兴一会儿难受。

而且呀，电源线也要注意检查，有没有破损的地方。

要是电源线破了，就像人的血管破了一样，是很危险的呢。

在插拔电源的时候，也要小心，不要突然就拔掉或者插上，要慢慢来，就像我们走路，一步一步稳稳当当的。

五、信号源的更新与维护信号源也不是一直能用，不需要管的。

要时不时地看看有没有更新的软件或者固件。

就像我们的手机，经常会有新的系统更新一样。

信号源的使用方法
1 信号源的定义及作用
信号源是一种能够产生各种波形信号的电子设备，可以提供实验或测试时需要的各种信号波形。

信号源是电子测试仪器中重要的一部分，用于测试和校准各种电子设备。

2 信号源的分类
信号源可以按照输出方式分为数字信号源和模拟信号源；按照波形形状分为正弦波、方波、三角波、锯齿波等；按照输出电压分为低电平、中电平和高电平信号源。

3 信号源的使用方法
（1）连线：将信号源的输出连接到待测设备的输入端。

输出端和输入端应根据信号源和待测设备的电性能够匹配。

（2）选择波形：根据需要选择所需要的波形。

庆幸信号源方便的是，一个信号源可以同时输出多种信号波形。

（3）调节幅度：调节输出的幅度，保证待测设备在工作时能够正常工作，不影响测量结果。

（4）控制频率：根据需要调整信号源的输出频率，保证测量的准确性。

4 使用注意事项
（1）在连接信号源和待测设备时，注意两者的电性相符，以免损坏待测设备。

（2）在调节信号源的输出时，要注意不要超出待测设备的承受范围，避免损坏待测设备。

（3）在设定信号源的输出频率时，要注意选择合适的频率。

过高或过低的频率都会对测量结果产生影响。

5 总结
信号源作为电子测试仪器中重要的一部分，其使用方法要根据不同的需要进行调节。

在使用信号源时，需遵循一定的使用方法，才能更有效地进行测试或校准工作。

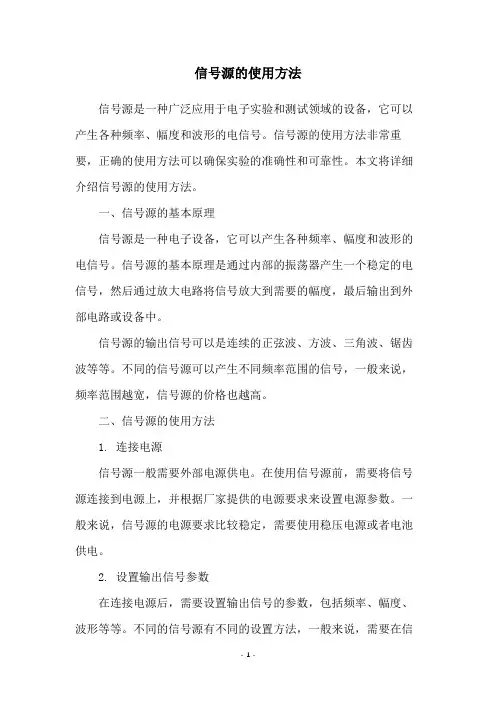

信号源的使用方法信号源是一种广泛应用于电子实验和测试领域的设备，它可以产生各种频率、幅度和波形的电信号。

信号源的使用方法非常重要，正确的使用方法可以确保实验的准确性和可靠性。

本文将详细介绍信号源的使用方法。

一、信号源的基本原理信号源是一种电子设备，它可以产生各种频率、幅度和波形的电信号。

信号源的基本原理是通过内部的振荡器产生一个稳定的电信号，然后通过放大电路将信号放大到需要的幅度，最后输出到外部电路或设备中。

信号源的输出信号可以是连续的正弦波、方波、三角波、锯齿波等等。

不同的信号源可以产生不同频率范围的信号，一般来说，频率范围越宽，信号源的价格也越高。

二、信号源的使用方法1. 连接电源信号源一般需要外部电源供电。

在使用信号源前，需要将信号源连接到电源上，并根据厂家提供的电源要求来设置电源参数。

一般来说，信号源的电源要求比较稳定，需要使用稳压电源或者电池供电。

2. 设置输出信号参数在连接电源后，需要设置输出信号的参数，包括频率、幅度、波形等等。

不同的信号源有不同的设置方法，一般来说，需要在信号源的面板上设置参数。

在设置参数时，需要按照实验要求来设置，以确保实验的准确性和可靠性。

3. 连接外部电路在设置好输出信号参数后，需要将信号源的输出信号连接到外部电路或设备中。

连接方法一般是通过信号线或者插头连接。

在连接时，需要注意信号线的质量，以确保信号传输的稳定性和准确性。

4. 监测输出信号在连接外部电路后，需要监测输出信号的波形和幅度。

监测方法一般是通过示波器或者多用表来进行。

在监测时，需要注意示波器或者多用表的设置和校准，以确保监测结果的准确性和可靠性。

5. 调整输出信号参数在监测输出信号后，如果发现输出信号的波形或者幅度不符合要求，需要调整输出信号参数。

调整方法一般是通过信号源面板上的控制按钮或者旋钮来进行。

在调整时，需要按照实验要求来进行，以确保实验的准确性和可靠性。

6. 停止使用信号源在实验或者测试结束后，需要停止使用信号源。
