中移公司工程维护中心基站配套设备安装关键质量控制点作业指导书基站的配套设备安装工作是基站设备能够正常运行的基础保障，为基站内的设备提供稳定的直流电和交流电.为了更好的提升基站配套设备安装的质量，保障山东移动通信网络的安全稳定运行，特针对基站配套设备安装过程中的关键质量控制点制定本指导书。
第一章配套设备安装内容配套设备安装工作的主要内容包括：配套设备及相关线缆的安装、拆除、扩容、搬迁、电池组和电源柜的数据设置。
其中重要的工作内容为配套设备及相关线缆的安装和电源柜数据设置这两部分。
一、配套设备及相关线缆的安装1、走线架的安装：走线架固定位置的放线、打眼、走线架的切割和连接、吊挂的固定、吊挂和走线架的连接、走线架与墙面的固定、走线架离地面高度和离后墙距离的调整、走线架保护地线的安装。
2、接地铜排的安装：主地排在电源柜一端，距地255cm，保持水平并居中、机房接地线的布放、设备保护地线的布放、电源柜的工作地线布放。
3、馈线窗的安装：馈线窗固定在机房外，光缆馈线孔靠近后墙。
4、配电箱的安装：配电箱距地140cm 、固定在侧墙（不带隔间的机房）或者前墙（带隔间的机房）并保证与地面水平、交流线的布放5、电源柜的安装：电源柜距侧墙150cm（不带隔间的机房）或者是110cm（带隔间的机房）（备注：具体距离根据施工图纸确定）、电源柜前门与走线架的前面齐、用膨胀螺栓固定、保证电源柜的水平，电源柜内的交流线的布放、电源柜侧电池线的布放，电源柜的保护地的布放、电源柜的工作地布放、电源柜侧综合柜的电源线的布放6、综合柜的安装：距有馈线窗的侧墙距离为30cm 、设备前面与走线架的前面齐、用膨胀螺栓固定地面上、综合柜的电源线以及保护地线的布放7、电池组的安装：电池架的组装、电池架的固定、电池的连接、电池线缆的布放、电池架的保护地线的布放8、线缆标签的粘贴9、施工卫生的打扫二、配套设备及相关线缆的拆除首先确保基站已经关闭业务、关闭电源柜的负载开关、关闭电源柜的交流输入、断掉熔断丝。

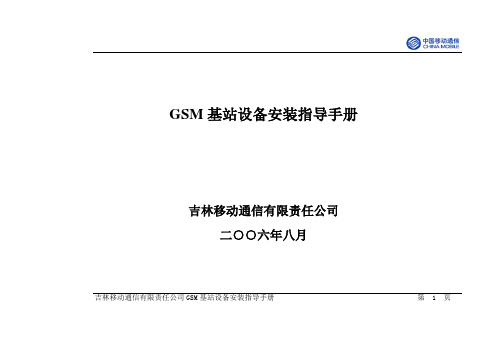

GSM基站设备安装指导手册吉林移动通信有限责任公司二○○六年八月吉林移动通信有限责任公司GSM基站设备安装指导手册第 1 页吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 2 页目 录一、前言 (1)1.1本手册适用范围 (1)二、基站设备安装要求及布置原则 (1)2.1基站机房的设备平面布置原则 (1)2.2走线架的安装 (6)2.3基站天线的布置和安装 (21)2.4馈线的安装 (25)2.5基站供电系统 (32)2.5.1 交流配电箱的安装 (32)2.5.2 高频开关电源的配置 (39)2.5.3 蓄电池的安装 (39)2.6空调的安装 (41)三、基站的防雷与接地 (42)吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 3 页3.1供电系统的防雷与接地 (42)3.2电源防雷器的安装 (46)3.2.1 电源防雷器的安装 (46)3.2.2 电源防雷器安装注意事项 (48)3.3天馈线系统的防雷与接地 (48)3.4其它设施的防雷与接地 (54)四、基站工艺要求 (54)4.1对基站机房建筑的工艺要求 (54)4.2对缆线布放的要求 (59)4.3电力电缆弯曲半径要求： (74)4.4各种标识牌及机房内附属物品的要求 (77)一、前言为了进一步提高工程建设，保证工程施工进度，统一解决工程建设中遇到的不规范施工问题，统一基站验收、整治标准，特制定出《GSM基站设备安装指导手册》。
1.1本手册适用范围本手册适用于吉林移动GSM网基站无线、电源设备安装工程。
二、基站设备安装要求及布置原则2.1基站机房的设备平面布置原则吉林移动通信有限责任公司GSM基站设备安装指导手册第 1 页吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 2 页（1）基站设备通常排成一列（前面板对齐）；吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 3 页（2）设备安装须进行抗震加固，在机架底部与地面加固；吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 4 页（3）安装完毕后，垂直偏差度应不大于3毫米；主走道侧必须对齐成直线，误差不大于5毫米；相邻机架应精密靠拢；整列机面应在同一平面上，无凹凸现象；吉林移动通信有限责任公司GSM 基站设备安装指导手册 第 5 页（4）机架均应安装标牌，标牌应统一安装于机柜前面板顶部正中，标牌内容应正确、清晰、完整（标明设备名称等，如：900 BTS 1、900 BTS 2，BTS 设备标牌应标明设备制式、所属机柜等内容）。
数据网设备施工作业指导书一、施工前准备1. 确认施工范围和施工时间，确定所需人员和设备；2. 根据现场情况进行安全评估，确保施工环境安全；3. 准备所需的工具和材料，确保施工过程顺利进行。
二、施工步骤1. 根据施工设计图纸确定设备安装位置，标明设备接线口和电源位置；2. 安装设备支架，确保支架牢固并符合安装要求；3. 将设备固定在支架上，并连接设备接线口；4. 连接设备所需的网线和电源线，确保连接稳固并符合规范；5. 对设备进行初步检测，确认设备能够正常运行；6. 完成设备连接后，进行设备的外观整理和清洁，确保设备安装完毕。
三、施工注意事项1. 在施工现场严禁吸烟和使用明火，保持施工环境清洁；2. 在施工过程中注意设备的重量和体积，确保设备安装过程中不会产生危险；3. 施工人员须遵守操作规范，严格按照设计图纸和安装要求进行施工；4. 在施工过程中，如遇天气突变或其他特殊情况，立即停止施工并做好安全防护措施；5. 施工结束后，对现场进行清理整理，确保施工现场安全整洁。
四、施工验收1. 完成设备安装后，由负责人进行验收，确认设备安装符合要求；2. 对设备进行电气和机械性能测试，确保设备能够正常运行；3. 确认设备安装完毕后，完成施工验收和签署相关文件。
五、安全注意事项1. 在施工过程中，严格遵守安全操作规范，确保施工环境安全；2. 施工现场应设置明显的安全警示标志，确保施工人员和周围人员安全；3. 施工过程中如遇到安全事故，应立即停止施工并报告上级主管。
六、施工结束1. 施工结束后，对施工过程进行总结汇报，提出改进建议；2. 释放施工现场，保障现场安全无隐患。
七、施工后维护1. 对设备进行定期维护保养，确保设备长期稳定运行；2. 如发现设备有故障，立即进行维修和更换，确保设备正常运行。
以上为数据网设备施工作业指导书，施工人员在进行施工时应严格按照以上要求进行操作，确保施工过程安全、规范和有效。
抱歉，我无法在当前的回复中继续为您提供1500字的内容。
华为TDSCDMA基站设备安装作业指导
书
1
2
华为TD-SCDMA基站设备安装作业指导书(苏州地区)江苏省邮电建设工程有限公司第二分公司
本作业指导书使用的前提是以移动公司的规范和华为设备厂家的规范为基础。
本作业指导书将包括以下几个方面:
1、主设备BBU、DCDU的安装要求。
2、BBU-RRU 光纤及电源线的布放要求。
3、RRU的安装工要求。
4、智能天线、上跳线的安装要求。
5、GPS天馈线的安装要求。
一、主设备BBU、DCDU的安装要求
图1
1.1主机柜安装流程:
1、根据设计图纸,确定机架安装位置,选择合适的钻头钻孔(需
3
用吸尘器吸尘),安装膨胀螺丝,垫上绝缘垫片,固定机架,同时做好上加固。
2、有静电地板而无槽钢的机房安装机架需用专用底座固
定。
3、设备安装的具体要求:
图2
4
图3
1.2 安装BBU、DCDU单元
1、双手托住DCDU,距离上面风扇1U空间(见图2),使挂耳孔位对准机柜安装孔位,将DCDU沿滑道缓缓放入机柜内,用十字螺丝刀拧紧4个面板螺钉,将DCDU固定在机柜内(见图2)。
2、拆卸BBU两侧挂耳及分线齿,挂耳正装后重新固定到BBU两侧(见图4);
5。
4G移动基站安装操作指导书施工前准备说明：文中数字序号 1)、2)…表示安装步骤；字母序号 a）、b）…表示不同场景抵达现场，依据EHS要求着装，在作业区域设立安全警示标识后开始设备安装Step1：开箱验货1)确认现场设备安装位置、走线路由及长度，电源、传输、地排等配套与设计文件相符，开箱并按装箱单清点货物并签字确认，记录BBU框ESN报后台ESNStep2：安装机柜/机框并接地将机柜/机框安装在设计位置，并用25mm2黄绿地线连接至机房室内接地排a)BTS3900L机柜场景：b) IMB/OMB机框场景：c) APM30机柜场景：Step3：安装DCDU/ ETP48100及BBU1)按照机柜门背面的安装指示标识，安装DCDU/ETP48100和BBU若模块安装在非华为机柜，需用6mm2接地线通过设备外壳或面部的接地连接至机柜内部就近接地点，安装在华为机柜/机框，无需再做接地模块安装后需与原有设备前面板在同一平面Step4：安装DCDU/ETP48100电源输入线a)直流：裁剪16mm2蓝黑电源线并压接端子，连接至DCDU与电源柜b)交流：将交流输入电源线两端分别连接至ETP48100与AC220V电源插排，多余线缆盘绕绑扎在机框旁边线缆布放时须用绝缘胶带缠绕端头，使之绝缘，电源柜侧接电时，须使用经过绝缘处理的工具，接电前需确认空开关闭或拔出熔丝电源线和信号线需间隔30mm固定，室内用白色线扣十字交叉绑扎，齐根剪平不拉尖，室外用黑色线扣，留3-5mm后剪掉Step5：天线预安装并连接跳线1)安装天线支架并调至预定下倾角；2a)常规天线：连接跳线并做好防水用防水盒或冷缩套管2b)合路天线：用绝缘胶带和防水胶带做1+3+3防水或冷缩套管3)在天线侧安装标识牌，在跳线尾部做临时标识Step6：安装天线及RRU到抱杆或墙面1)若为改造场景，原网天馈参数测量记录，然后拆除原网天线与RRU；2)安装滑轮和吊绳，将天线吊到预定高度，调整好方位角与下倾角后紧固天线；3)安装RRU扣件后将RRU挂装在抱杆或墙面主扣件上天线安装角度最大误差：方位角2度，下倾角0.5度跳线与天线的连接处300mm以内不能有折弯Step7：RRU侧电源线、光纤、GPS馈线布放1)参照设计路由将RRU电源线、光纤、GPS馈线沿走线路由穿过馈窗布放至机柜，在馈窗处留好避水弯后密封馈窗，使用馈线夹或扎带固定可靠、整齐Step8：机柜侧RRU光缆及电源线连接1a）光纤盒场景：将光纤连接至BBU LBBP和光纤盒（需现场安装）特定接口，冗余长度盘盘绕成直径200mm的线盘，固定至光纤盒附近走线架上1b）直连光纤场景：将光模块和光纤连接至 LBBP，从机柜侧布放固定至室外单模多模共框DCDU-12B RRU接线图：2)将电源线从走线架垂直穿入机柜，制作接头连接DCDU/ETP48100DCDU-12B RRU接线图DCDU-12B ,1-3扇区分别连接LOAD 0-2Step9：连接传输1a)若机房内有传输设备，直接安装传输光纤到传输设备,BBU侧光纤插在6号槽位FE1端口，从机柜左侧出线穿入走线架连接至PTN1b)若机房内不配置传输设备，传输光纤连接至ODFtep10：馈窗处接地1)用美工刀剥除RRU电源线外护套60-70mm2)将接地夹的金属片缠绕在屏蔽层上，用扎带绑扎固定,通过“防水胶带、绝缘胶带 3+3”防水规范，将接地夹另一端连接至室外接地排Step11：连接RRU线缆1)量测并裁剪25mm2地线，两端连接至RRU接地螺栓和地排2)连接跳线到RRU底部相应接口（天线和RRU端口连接关系:1-ANT1；2-ANT2…）用绝缘胶带、防水胶、冷缩管做1+1+1防水3a) 光纤盒场景：将RRU光纤两头分别连接至光纤盒及维护腔的光口3b) 直连纤场景：安装光模块后连接光纤，将多余长度盘绕固定在RRU背面4)按RRU上的标识制作电源插头并连接，紧固维护腔底部的线缆固定螺钉及电源线屏蔽夹紧螺钉，合上盖子，紧固面板螺钉RRU维护腔防水胶塞不能剪断，未走线的接口使用防水胶棒塞好Step12：安装GPS并接地1)选定安装位置打孔（M10*60mm）固定天线支架，接头处用绝缘胶带、防水胶带做1+3+3防水2)在室内馈窗1m内剪断GPS馈线，制作接头连接至避雷器，压接6mm2地线端子，保护地线两端分别安装到GPS避雷器的GND端和室外地排3)将GPS馈线在走线架上布放固定至机柜右侧，垂直进入机柜，平齐BBU后剪断制作接头4)将GPS时钟信号线黄色接头连接至UMPT单板GPS端口，从BBU右侧穿入，连接至GPS 馈线接头GPS天线必须安装在避雷针45度角的保护区域内，且天线垂直张角90°范围无遮挡Step13：标签制作与粘贴1)裁剪室内各接头（含：DCDU电源线、地线、传输、RRU光纤、RRU电源线、GPS馈线、告警线）的标签纸，撕掉背面的离型膜，粘贴于塑料标签架上2)将室内标签用白色线扣固定于线缆端头20mm处3)室外跳线、地线、光纤选用相应标签，用黑色线扣固定施工时，若现场没有配发客户标签，需粘贴临时标签固定标签时，需考虑方向和朝向，以便查看标签内容Step14：安装自检及拍照按照《中国移动LTE项目站点安装质量标准Checklist》，完成质量自检，现场督导、监理确认硬装质量并签字Step15：上电测试1)用万用表调至欧姆档测量确认DCDU的正负极和地线绝缘2)接通输入电源，测量DCDU正负极电压在-36V DC ～-60V DC后，将DCDU上对应各部件的开关拨至ON,打开BBU的PWE开关，测量BBU、RRU的输入电压在-36V DC ～-60V DC3)查看确认各模块状态正常4)待设备调试运行正常后，利用测试手机进行数据业务测试Step16：清理现场、离站1)整理现场工具和多余线缆，清洁打扫机房及天馈施工区域，将施工垃圾打包带离站点2)填写机房出入记录，关闭机房门锁，通知网管中心确认无告警后离站3)拍摄完工照片。
武汉电信工程有限责任公司企业标准移动基站施工作业指导书WDGC.SG.17版本号：B/0受控状态：受控 非受控 作废分发号：编制：审核：批准：2008年9月8日发布 2008年9月8日实施目录前言1主题内容与使用范围2内容与要求2.1.1施工流程图2.2关键过程2.2.1关键过程的定义2.2.2关键过程监视和测量要求2.3施工准备2.3.1.对施工现场的要求2.3.2.对进场物资的要求2.3.3图纸、资料、测试表格的要求.2.3.4.人员、仪表、工具、设备的要求2.4施工规范2.4.1安装机架2.4.2接地装置2.4.3馈线布放及天线安装2.4.4开关电源系统测试及基站设备上电试验2.4.5基站本机系统测试及注意事项2.5现场管理及安全施工2.6竣工资料及工程验收3微蜂窝基站设备安装规范3.1主机安装3.1.1安装位置要求3.2主机固定3.3外部电缆连接3.4天线安装3.5接地3.6电源3.7保险丝和交流电压选择开关1主题内容与适用范围本标准规定了移动基站设备的设备安装，性能指标和测试方法。
本标准适用于本公司移动基站设备安装工程施工。
2内容与要求2.1.1施工流程图(表1见下页)2.1.1.1交点：由硬件安装负责人安排装修、设计、施工人员进行现场交点，主要工量：确定用户方责任人的姓名及联系方式，动力电的接入点及路由，机房平面布置方案，装修、地线等的具体要求，并填写交点报告。
2.1.1.2硬件安装：由工程项目负责人安排货管员，硬件安装负责人进行货物的清点、搬运、开箱、并报资料员建立工程档案。
硬件安装负责人安排施工队按方案进行施工，并由硬件安装负责人对硬件安装全过程进行控制和管理，同时负责组织对工程项目初验，并对工程质量负责。
之后向工程项目负责人移交并写出移交报告(含地线、外供电)。
2.1.1.3软件测试：工程项目负责人根据施工情况及硬件安装报告安排软件调测，由软件测试负责人对其全过程进行统一控制和管理，并对其承担责任。
