图像存储空间计算方法

视频监控硬盘录像一般要求保留半个月，由于采集卡和监控软件的不同，录制图像的时间也不就不同，但是120GB的硬盘至少也可以录制150小时！如果用普通质量压缩甚至可以超过200小时。

硬盘占用时间计算：以正常画面质量计算，每路每小时200乂。

例如16路硬盘录像机，同时录像的情况下每小时共占用硬盘3.2G。

根据不同应用场所，可以采用动态录像等方式进行录像，这样保证录像资料均为有效部分。

硬盘录满后将自动对前面的录像资料循环覆盖。

可用光盘刻录机将需要长期保存的录像内容刻在光盘上。

有些情况下为减少硬盘投入，可按每路每小时100M设置录像质量，但画面质量不能保证。

建议只在要求不高的情况下使用。

各种DVR录像画质与占用硬盘空间对比表CIF画质Half—D1画质D. CIF画质D1画质一般活动25-200M/h60-430 M/h 50-400 M/h110-800 M/h复杂/剧烈活动50-250 M/h150-680 M/h 150-680 M/h190-900 M/h夜间/光线较暗25-150 M/h 计算式：每小时数据量*130-380 M/h 90-280 M/h24小时*天数=?? G190-500 M/hcif格式录像按照每小时占用硬盘100M计算，D1格式按照1000M计算，HD1按照500M计算，最是最大峰值，实际当中一般不会超过这个数，要知道静态图像和动态图像占用硬盘却别是非常大的。

按照CIF格式计算100M*24 小时*30 天/1000M=?G由于数字化视频流与图像压缩算法（M-JPEG、MPEG-1、MPEG-2、MPEG-3、MPEG-4、H.264）、图像分辨率（QCIF、CIF、4CIF、D1格式）、图像画面复杂度、压缩程度（高、中、低）、图像实时度（全实时/25fps、8fps）、编码器技术指标等密切相关。

因此，在工程对编码类型设计选型很重要。

现针对典型场合（中等复杂画面）来分析视频流的特性及要求，以MPEG?4格式为基准，其他条件下的详细计算表请参阅后附表格内容。

第二单元多媒体信息编码[浙江考试标准]一、二进制与十六进制的相互转换1．信息编码信息代码是指用来表示信息的符号组合。

信息编码指编制代码的过程。

信息在传递和存储之前都需要进行编码，计算机采用①________。

2．二进制编码、十进制、十六进制的相互转换日常生活中我们用十进制数来表示信息，而计算机采用二进制数来存储、处理和传送信息。

由于二进制数不便于书写和记忆，人们经常将二进制数转换为十六进制数来表示，因为两者之间的转换非常方便。

(1)二进制数：只有②________两个基本数码，运算规则为“③________”，依此类推“借一当二”。

(2)十进制数：由④________共十个数码组成，运算规则为“⑤________”，依此类推“借一当十”。

(3)十六进制数：由⑥________和⑦________共十六个数码组成，运算规则为“⑧________”，依此类推“借一当十六”。

二进制用字母B标识，十进制用字母D标识，十六进制用字母H标识。

3．关于二进制数的两个规则(1)n个二进制位最多能表示的不同信息个数是2n个。

(2)n位二进制数能表示的最大十进制数是2n－1。

4．计算机存储容量单位(1)计算机存储容量的最小单位：⑨________(比特、bit或b)。

(2)计算机存储容量的基本单位：⑩________(Byte或B)1B＝8b。

(3)计算机存储容量的其他单位：KB、MB、GB、TB。

1KB＝1024B1MB＝1024KB1GB＝1024MB1TB＝1024GB二、ASCⅡ码和汉字编码1．ASCⅡ码和汉字编码(1)ASCⅡ码的概念目前计算机在存储、处理英文字符时普遍采用的是⑪________(即美国国家标准信息交换码)。

标准的ASCⅡ码用一个字节中的⑫________位来表示，可以表示⑬________种编码。

计算机存储ASCⅡ码时，占用⑭________个字节。

ASCⅡ码编码表中的两个规律：数字、字母都是按⑮________排列的；小写字母的编码比对应的大写字母大32。

监控图像计算硬盘容量的方法内主流的硬盘录像机采用两种分辨率：CIF和D1。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。

最大可以连接8块2000GB的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB 左右），如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了吧？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G码流的定义码流——编码器生成的比特流码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。

同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高简单的说就是音频或者视频质量的好坏，一般视频文件在400Kbps~1000Kbps之间就够了。

太大会使文件容量很大，但太小就会使画质变差。

摄像机镜头的换算公式公式1：F= w D / W公式2：F= h D / H说明：F ：镜头焦距D ：被摄物体距镜头的距离W：被摄物体需摄取的宽度H ：被摄物体需摄取的高度W：CCD 靶面的宽度H ：CCD 靶面的高度例：某闭路监控工程中，用1/3”的摄像机，摄像机安装在收银员的2 米高的上方，需要监控制收银员2 米宽的柜台情况，选用多少毫米的镜头？按F= w D / W 公式计算F=4.8 X 2000 / 2000 =4.8 mms则选用4.8 mm 的镜头即可.监控的图像格式CIF，D1简介CIF简介CIF是常用的标准化图像格式（Common Intermediate Format）。

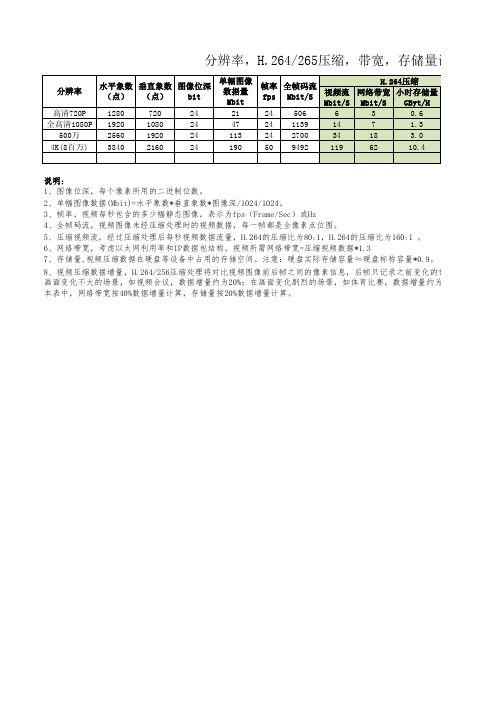

分辨率，H.264/265压缩，带宽，存储量计算
说明:
1、图像位深，每个像素所用的二进制位数。

2、单幅图像数据(Mbit)=水平象数*垂直象数*图像深/1024/1024。

3、帧率，视频每秒包含的多少幅静态图像，表示为fps（Frame/Sec）或Hz
4、全帧码流，视频图像未经压缩处理时的视频数据，每一帧都是全像素点位图。

5、压缩视频流，经过压缩处理后每秒视频数据流量，H.264的压缩比为80:1，H.264的压缩比为160:1 。

6、网络带宽，考虑以太网利用率和IP数据包结构，视频所需网络带宽=压缩视频数据*1.3
7、存储量,视频压缩数据在硬盘等设备中占用的存储空间。

注意：硬盘实际存储容量≈硬盘标称容量*0.9。

8、视频压缩数据增量，H.264/256压缩处理将对比视频图像前后帧之间的像素信息，后帧只记录之前变化的部分
画面变化不大的场景，如视频会议，数据增量约为20%；在画面变化剧烈的场景，如体育比赛，数据增量约为40% 。

本表中，网络带宽按40%数据增量计算，存储量按20%数据增量计算。

量计算表。

的部分，总体上变化部分数据的占比量即数据增量。

在数据增量约为40% 。

图像存储空间计算方法图像存储空间计算方法1. 图片占内存容量计算公式为：图片所占内存大小 = 图片长度（像素） * 图片宽度（像素）* 一个像素所占内存空间（单位：字节）一般地，一个象素所占内存空间根据机器颜色数（专业词汇叫色深Color Depth）来决定：(1)Nokia 老S40机器颜色数为4096色，就是2^12, 一个象素所占内存空间为1.5个字节；(2)Nokia S40新版机器和 S60机器颜色数为65536色，就是2^16, 一个象素所占内存空间为2个字节；有些机器颜色数为26w色，就是2^18=2.2字节，1600w = 2^24=3个字节，一个象素所占内存空间为4个字节。

ps：专业名词“8位”是指所能表现的颜色深度：一个8位图像仅最多只能支持256(2^8)种不同颜色，1个字节。

2. 通过ps等图片软件压缩图片只能减小jar大小，并不能减少它在内存中的占有量。

图片在内存中的占有量=宽*高*X(字节)，例如一张2个字节128*128的图片的内存占有量=128*128*2=32768（字节）=32K。

像Symbian和WinCE这种智能操作系统，本身会做动态内存分配，当内存不足时会从内存池中将剩余内存分配给该应用程序，当分配的内存长期剩余时会回收内存，你已经内存溢出，说明内存池中已无更多于内存可供使用，是不会调节出更多的内存的。

3. 三张图，理解文件大小的含义。

文件的大小 = 字节数(单位b/kb/M/G)，程序中将文件转为byte数组，数组的长度自然就等于字节数，也就是文件的大小了。

这么基础的东西，竟然绕进去了，tnnd。

图片在电脑中的尺寸有两个概念要搞清楚。

第一就是图片的实际容量，也就是我们平时经常说的图片像素。

比如说你用一台五百万像素的数码相机拍摄的图片，这张图片的实际容量是500万X3=1500万=15兆，为什么乘以3呢？因为数码相机中的感光ccd是通过红、绿、蓝三色通道，所以最终图像容量就要乘以3，这个问题就不在这里探讨了。

需要掌握3个知识：1.图像和视频的容量公式位=1字节8b=1B 单位换算3.千数量级跨度;1kB=1024B、1MB=1024KB、1GB=1024MB、1TB=1024GB BMP图像容量计算公式：一共有多少像素点每个点是几位分辨率位深度单位：位分辨率位深度 /8 单位：字节分辨率位深度 /8/1024 单位：KB分辨率位深度 /8/1024/1024 单位：MB位深度：1.题目直接告诉你用多少位,比如16位色、24位色等2.题目告诉你图像用多少种颜色,我们需要用：n位能表示2的n次个信息,算出n 的值,n就是位深度;如告诉你16色,16=24,所以就是4位AVI视频容量计算公式：一共有多少像素点每个点是多少位一共有几张图片分辨率位深度帧频时间单位：位分辨率位深度帧频时间/8 单位：字节分辨率位深度帧频时间/8/1024 单位：KB分辨率位深度帧频时间/8/1024/1024 单位：MB一、给你位深度,计算图像大小1.使用一个存储容量为1024MB的U盘,来存储未经压缩的1280×968像素、32位色BMP图像,可以存储这种图像大约为A. 800张B. 400张C. 200张D. 20张2.将一幅未经压缩的1280×968像素、8位色BMP图片,转换成JPEG格式后,存储容量为,则压缩比约为A. 28:1B. 18:1C. 8:1D. 4:13.一幅未经压缩的1024×768像素、16位色BMP图像,其存储容量约为A. 468KBB.C.D.4.用“画图”程序将1024×768像素、16位色BMP图片,转换成JPEG格式后,存储容量为,则压缩比为A. 136：1B. 34：1C. 17:1D. 8:15.用“画图”程序将1024×768像素、24位色未经压缩图像“”文件分别另存为256色位图“”文件和单色位图“”文件,则3个文件存储容量之比约为A. 24:8:1B. 12:4:1C. 24:256:1D. 1:1:6.扩展将一幅1024768像素的24位色BMP图像存储为512384像素的256色BMP图像,其图像存储空间将变为原来的A. 4倍B. 1/4倍C. 1/6倍D. 1/12倍7.扩展两幅尺寸相同未经压缩的BMP图像,若存储容量分别为352KB和119KB,则这两幅图像的颜色数可能为A24位色和16位色 B24位色和8位色C16位色和8位色 D16色和2色给你颜色数量,计算图像大小8.将某一幅未经压缩1024×768像素的256色BMP图像文件进行如下操作：①图像的宽度和高度各缩小一半②另存为24位的BMP图像文件则处理后的图像文件与原文件的存储容量之比约为A. 1 : 2B. 1 : 4C. 2 : 3D. 3 : 4看截图信息,来计算图像大小9.用Photoshop 软件制作一幅1024×512像素的图片,存储为BMP 格式文件时,选项界面如图所示：该图像文件存储容量约为A. 375KBB. 750KBC.D. 3MB10.某未经压缩BMP 图像文件的参数如下图所示：则下列叙述正确的是A 图像的分辨率为每英寸800×600像素B 该图像文件包含24帧的图像序列C 图像的尺寸大小为71×71像素D 存储每个像素大约需要3个字节11.某图像文件的参数如下图所示： 则下列叙述正确的是A 图像的分辨率为72×72像素B 图像的尺寸大小为800×600像素C 存储每个像素需要24字节D 图像颜色模式是CMYK12. 201604加试题一个未经压缩的BMP 格式图像文件,其相关信息如图所示;由此可知,表示该图像的每个像素需要的二进制位数是13.使用ACDSee 软件浏览图片的界面如下图所示;在4个图像文件中,存储容量最大的是A ．B ．C ．D ．视频容量计算 14.一段未经压缩的视频参数为：每帧画面为640480像素,16位色,若每秒钟视频数据量为,则每秒钟播放的帧数是大约为： A. 12 B. 25 C. 50 D. 100第9题图第11题图 第12题图第13题图15.将帧频为12fps 、帧数为480的Flash 动画作品导出为声音禁用且不采用压缩格式的AVI 视频文件, 其参数为320×280像素、16位色,则该视频文件的存储容量约为 A MB B MB C MB D16.某未经压缩的视频参数为：尺寸为400×300像素、16位色,若采用25帧/秒播放,则每分钟视频数据量约为 A B C D17.华铭制作了一个帧频为12帧/秒的Flash 作品,导出视频时参数如下图所示提示：该视频文件的容量大小约为373MB,则该视频的长度约为 秒 B. 420秒 C. 42秒 D. 70秒18.某未经压缩的AVI 视频,参数为480×320像素、16位色,帧频为25fps,时长为1分钟,则该视频文件需要的磁盘存储容量大约是10用24位二进制数来表示的RGB 颜色,将其每位二进制数取反0改为1,1改为0,即变为 另一种颜色,这种操作称为颜色反相;若某RGB 颜色值用十六进制表示为123456H,则其 反相后的颜色值用十六进制表示为 B. 987654H C. EDCBA9H D. FEDCBAH 20小王使用ACDSee 工具打开图像文件“”如下图所示,若使用“文件另存为”命令将该图像保存为“”,已知两图像文件的压缩比为10:1,则文件“”的大小为 A ． B ．23KB C ．230KB D ．21.加试题有一段以每秒25帧播放,每帧画面为512288像素、24位彩色,且未经压缩的AVI 格式无声视频,视频时间为4秒,将其转换成MP4后其存储容量为4320KB,则压缩比约为22.未经压缩的BMP 图片,如第22题左图所示;若用图像编辑软件进行处理,并按原参数、式和文件类型保存为第22题右图所示,则下列描述正确的是 A.右图占用存储空间比左图占用存储空间要更大 B.右图所用的象素比左图所用的象素要多;A ．100:1B ．50:1C ．20:1D ．10:1C.右图位深度比左图位深度要更大D.右图与左图占用存储空间一样大;第22题图23.09/3小叶用WINDOWS中的“画图”软件画了一个人物卡通图,使用24位位图格式保存,文件名为“卡通”,当鼠标移动到该文件时,显示出“卡通”文件的一些属性,如下图1所示,他又用“画图”软件将该图片另存为“卡通”文件,当鼠标移动到该文件时,显示出“卡通”文件的一些属性,如下图2所示;文件“卡通”与文件“卡通”的压缩比大约是图1 图2A．:1 B．:1 C．:1 D．:1123456789101112131415C A B C AD B D C D B D A B C 16171819202122232425D A A C D D D B。
