石油石化行业常用泵类型用途及参数石油石化行业常用泵类型众多，用途广泛，通常根据工艺要求、介质特性和工作条件的不同选择不同类型的泵。
以下是一些在石油石化行业常见的泵类型、用途及其参数：1.离心泵（Centrifugal Pump）：•用途：用于输送石油、石化产品、化学品等液体。
•参数：流量大，扬程较低，适用于输送大量液体的场合。
2.螺杆泵（Screw Pump）：•用途：适用于高黏度、高温、高压的介质，如石油、重质油。
•参数：具有较好的自吸性能，能够稳定输送高黏度介质。
3.往复泵（Reciprocating Pump）：•用途：用于输送高压、高粘度、易结晶的介质，如沥青、重质油。
•参数：可以提供较高的压力，适用于需要高压输送的场合。
4.真空泵（Vacuum Pump）：•用途：用于提取和维持系统内的真空，例如炼油装置的蒸馏过程。
•参数：根据需要可有不同的抽真空速率、极限压力等参数。
5.深井泵（Submersible Pump）：•用途：主要用于井下提取原油、水、天然气。
•参数：能够在井下工作，适用于深井提油。
6.离心压缩机（Centrifugal Compressor）：•用途：用于石油石化行业的气体压缩，例如在裂解装置中。
•参数：适用于大流量、低压比的气体压缩。
7.齿轮泵（Gear Pump）：•用途：主要用于输送高粘度的介质，如石蜡、胶体。
•参数：具有良好的自吸性能，适用于要求输送稠密介质的场合。
8.隔膜泵（Diaphragm Pump）：•用途：用于输送腐蚀性液体、高粘度介质。
•参数：通过隔膜的运动来完成吸排液体，适用于对泵材料要求较高的场合。
在选择泵类型时，需要考虑工艺条件、介质性质、流量要求、压力要求等因素，并确保所选泵符合相应的技术标准和法规。

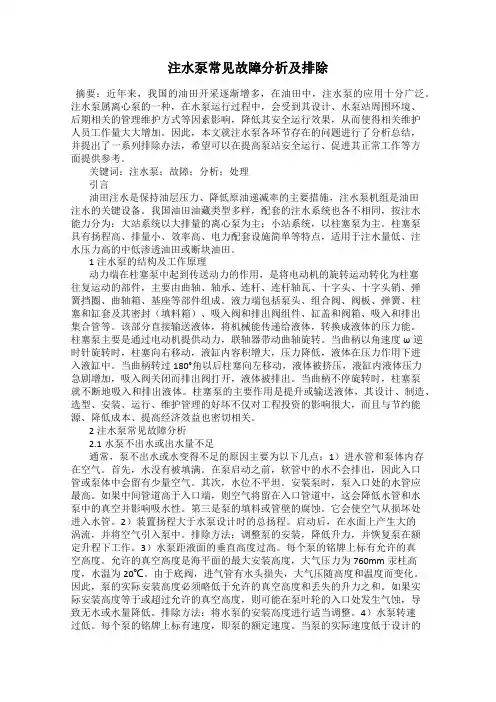

注水泵常见故障分析及排除摘要：近年来，我国的油田开采逐渐增多，在油田中，注水泵的应用十分广泛。
注水泵属离心泵的一种，在水泵运行过程中，会受到其设计、水泵站周围环境、后期相关的管理维护方式等因素影响，降低其安全运行效果，从而使得相关维护人员工作量大大增加。
因此，本文就注水泵各环节存在的问题进行了分析总结，并提出了一系列排除办法，希望可以在提高泵站安全运行、促进其正常工作等方面提供参考。
关键词：注水泵；故障；分析；处理引言油田注水是保持油层压力、降低原油递减率的主要措施，注水泵机组是油田注水的关键设备。
我国油田油藏类型多样，配套的注水系统也各不相同，按注水能力分为：大站系统以大排量的离心泵为主；小站系统，以柱塞泵为主。
柱塞泵具有扬程高、排量小、效率高、电力配套设施简单等特点，适用于注水量低、注水压力高的中低渗透油田或断块油田。
1注水泵的结构及工作原理动力端在柱塞泵中起到传送动力的作用，是将电动机的旋转运动转化为柱塞往复运动的部件，主要由曲轴、轴承、连杆、连杆轴瓦、十字头、十字头销、弹簧挡圈、曲轴箱、基座等部件组成。
液力端包括泵头、组合阀、阀板、弹簧、柱塞和缸套及其密封（填料箱）、吸入阀和排出阀组件、缸盖和阀箱、吸入和排出集合管等。
该部分直接输送液体，将机械能传递给液体，转换成液体的压力能。
柱塞泵主要是通过电动机提供动力，联轴器带动曲轴旋转。
当曲柄以角速度ω逆时针旋转时，柱塞向右移动，液缸内容积增大，压力降低，液体在压力作用下进入液缸中。
当曲柄转过180°角以后柱塞向左移动，液体被挤压，液缸内液体压力急剧增加，吸入阀关闭而排出阀打开，液体被排出。
当曲柄不停旋转时，柱塞泵就不断地吸入和排出液体。
柱塞泵的主要作用是提升或输送液体，其设计、制造、选型、安装、运行、维护管理的好坏不仅对工程投资的影响很大，而且与节约能源、降低成本、提高经济效益也密切相关。
2注水泵常见故障分析2.1水泵不出水或出水量不足通常，泵不出水或水变得不足的原因主要为以下几点：1）进水管和泵体内存在空气。

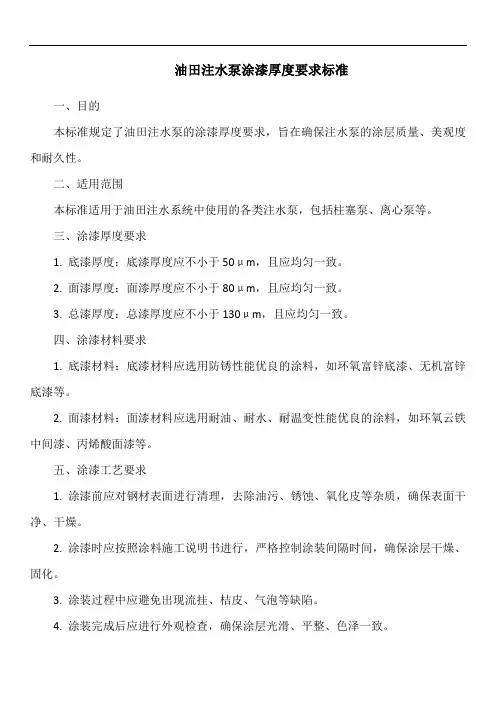

油田注水泵涂漆厚度要求标准一、目的本标准规定了油田注水泵的涂漆厚度要求，旨在确保注水泵的涂层质量、美观度和耐久性。
二、适用范围本标准适用于油田注水系统中使用的各类注水泵，包括柱塞泵、离心泵等。
三、涂漆厚度要求1. 底漆厚度：底漆厚度应不小于50μm，且应均匀一致。
2. 面漆厚度：面漆厚度应不小于80μm，且应均匀一致。
3. 总漆厚度：总漆厚度应不小于130μm，且应均匀一致。
四、涂漆材料要求1. 底漆材料：底漆材料应选用防锈性能优良的涂料，如环氧富锌底漆、无机富锌底漆等。
2. 面漆材料：面漆材料应选用耐油、耐水、耐温变性能优良的涂料，如环氧云铁中间漆、丙烯酸面漆等。
五、涂漆工艺要求1. 涂漆前应对钢材表面进行清理，去除油污、锈蚀、氧化皮等杂质，确保表面干净、干燥。
2. 涂漆时应按照涂料施工说明书进行，严格控制涂装间隔时间，确保涂层干燥、固化。
3. 涂装过程中应避免出现流挂、桔皮、气泡等缺陷。
4. 涂装完成后应进行外观检查，确保涂层光滑、平整、色泽一致。
六、检验方法1. 采用测厚仪检测涂漆厚度，测量点应选取在泵体的不同部位，每个部位至少测量5个点。
2. 外观检查可采用目视法，观察涂层表面是否光滑、平整、色泽一致。
3. 对于涂层质量的全面检测，可采用盐雾试验、耐磨性试验等方法进行。
七、涂漆记录涂漆过程中应做好涂漆记录，记录内容包括涂漆日期、涂装人员、涂料品牌、涂漆厚度等信息。
八、注意事项1. 涂漆前应确保钢材表面温度不低于5℃，以避免因温差过大导致涂层起泡。
2. 涂装过程中应避免明火作业，以防止火灾事故的发生。
3. 在运输和储存过程中，应注意保护涂层，避免摩擦和撞击导致涂层损坏。
油田注水泵PCP节能改造的探讨摘要:应用PCP(泵控泵)技术,通过对原有的注水泵进行技术改造,提高主泵的泵效,减小泵管压差,达到压流自动化调节,实现油田注水系统节能降耗的目的。
关键词:注水泵PCP技术节能改造注水开发的油田有效的补充地层能量是靠地面注水泵站及注水系统实现的。
在注水系统能耗中,机泵损失占相当大的比例。
目前油田注水技术与设备普遍存在压力和流量不可调。
因此造成能量的浪费。
为保证正常注水,注水泵的输出压力和流量设计余量很大,造成泵管压差大,加上泵效率低,设备陈旧,若调节只能用出口节流的方法,这样造成注水单耗很高,严重影响采油成本和采收率。
而应用PCP(泵控泵)技术,对原有的注水泵进行PCP(泵控泵)技术改造,提高主泵的泵效,减小泵管压差,达到压流自动化调节,实现油田注水系统节能降耗的目的。
1 PCP(泵控泵)技术的原理及组成1.1 PCP(泵控泵)系统简介PCP(泵控泵)系统是基于离心泵串联和离心泵变频技术。
该技术改造的主要原理是对注水泵进行拆级降负荷处理,在保证注水泵满负荷运行的前提下,用增压调节泵来弥补不足的注水扬程。
注水泵其降负荷的多少主要依据注水干压力和增压调节泵的扬程变化范围,即注水干压减去增压调节泵的扬程为注水泵拆级后的扬程,其中还要考虑注水泵的单级扬程,尽可能地使注水泵所需扬程为注水泵的单级扬程的倍数。
对注水泵减级降负荷和增压喂入调节泵进行匹配,通过调节前端喂入泵的转速,来改变喂入泵的输出参数(排量和扬程),使注水泵始终工作在高效区(注水泵额定排量的±10%),即注水泵满负荷运行。
再通过增压调节泵进行注水干压的调节,从而达到降低注水单耗的目的。
1.2 PCP(泵控泵)系统适用范围油田注水泵站有下列情况之一者均可以适用PCP(泵控泵)技术。
(1)大功率离心注水泵站。
(2)需要对压力和流量进行调节的泵站。
(3)两台以上并行要进行平衡的泵站。
(4)泵管压差大的泵站,泵管压差要求有限制的泵站。
胜利油田注水泵的应用现状及发展作者：刘维震廖成锐【关键词】胜利油田,注水泵,应用,管理【摘要】注水泵的应用经历了三个阶段：1966～1977年为以低效离心泵为主要泵型的初期注水阶段；1977～1986年为低效离心泵技术改造阶段；1987～1997年为低效泵更新和高效泵推广应用阶段。
注水泵的管理已由过去的制度管理和目标管理发展到应用现代管理方法进行的系统管理。
现已全部完成低效泵的更新改造，离心式注水泵的铭牌效率都在75%以上，平均效率为77.5%，实际平均运行效率为75.86%，均居国内先进水平。
实践证明，推行注水泵的系统管理是降低采油成本，提高经济效益行之有效的管理方法。
编者按油田注水系统是油田能耗大户，也是油田投资的主要领域之一，因此开发高效注水设备，提高现有注水系统运行效率，对于降低油田生产成本具有重要意义。
本刊曾刊载过一些这方面的论文，欢迎读者结合油田实际，在研究设计、加工制造、生产使用等方面就这一问题继续发表意见。
来稿要求论点鲜明、论据准确、论证科学，论文切入点要有较高实用价值、较强的可操作性。
Liu Weizhen(Oil Production Engineering Department of Shengli Petroleum Administration, Dongying City, Shandong Province), Liao Chengrui. Application and development of water injection pumps in Shengli Oilfield. CPM, 1999, 27(2): 41～43This article gives a brief description of the application and development of water injection pumps in Shengli Oilfield in the past 30 years and more. Low-efficiency centrifugal pumps were used in the early period of water injection, which were then modified and upgraded. At present, high-efficiency pumps are employed and modern management method are adopted. The mean operating efficiency of the centrifugal pumps is 75.86%. Practice shows that the systematized management of water injection pumps can bring about a reduction of oil production cost and an increase of economic benefits.Subject Concept Terms Shengli Oilfield water injection pump application management应用现状目前胜利石油管理局已投入注水开发的油田有60个，油田大小不一，油藏类型多样，其配套的注水系统也各不相同。

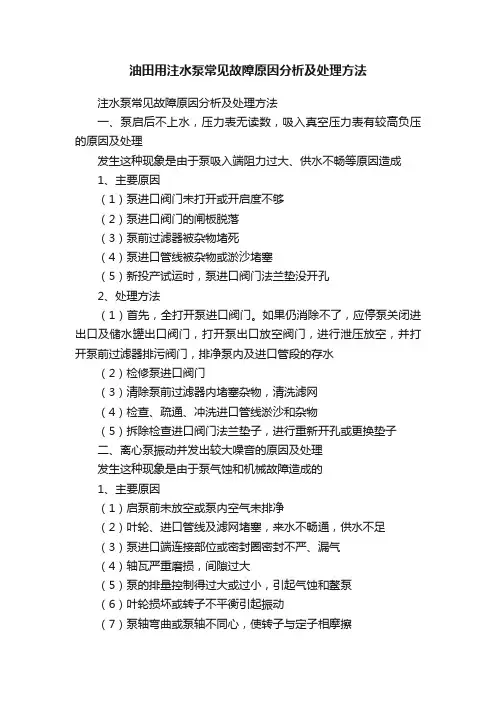

油田用注水泵常见故障原因分析及处理方法注水泵常见故障原因分析及处理方法一、泵启后不上水，压力表无读数，吸入真空压力表有较高负压的原因及处理发生这种现象是由于泵吸入端阻力过大、供水不畅等原因造成1、主要原因（1）泵进口阀门未打开或开启度不够（2）泵进口阀门的闸板脱落（3）泵前过滤器被杂物堵死（4）泵进口管线被杂物或淤沙堵塞（5）新投产试运时，泵进口阀门法兰垫没开孔2、处理方法（1）首先，全打开泵进口阀门。
如果仍消除不了，应停泵关闭进出口及储水罐出口阀门，打开泵出口放空阀门，进行泄压放空，并打开泵前过滤器排污阀门，排净泵内及进口管段的存水（2）检修泵进口阀门（3）清除泵前过滤器内堵塞杂物，清洗滤网（4）检查、疏通、冲洗进口管线淤沙和杂物（5）拆除检查进口阀门法兰垫子，进行重新开孔或更换垫子二、离心泵振动并发出较大噪音的原因及处理发生这种现象是由于泵气蚀和机械故障造成的1、主要原因（1）启泵前未放空或泵内空气未排净（2）叶轮、进口管线及滤网堵塞，来水不畅通，供水不足（3）泵进口端连接部位或密封圈密封不严、漏气（4）轴瓦严重磨损，间隙过大（5）泵的排量控制得过大或过小，引起气蚀和鳌泵（6）叶轮损坏或转子不平衡引起振动（7）泵轴弯曲或泵轴不同心，使转子与定子相摩擦（8）平衡盘严重磨损而失效，造成轴向推力过大（9）基础地脚螺丝固定不牢，或设计安装不合格（10）联轴器不规矩或链接螺丝松动，及减震胶圈损坏严重，引起不平衡和不吸震（11）电动机振动而引起泵振动（12）进出口管线支座固定不牢，管线悬空而引起振动（13）泵轴瓦托架松动或紧偏2、处理方法（1）首先，调整泵出口阀门开启度，合理控制泵的工作点。
如果仍不能消除，必须进行停泵检查处理（2）打开泵出口放空阀，排净泵内空气，重新启泵（3）检查消除叶轮、进口管线及泵前过滤器的堵塞物（4）检修或更换轴瓦，并调整其间隙达到技术要求（5）校直泵轴或机泵重新找同心（6）检查或更换平衡机构（7）重新调整泵轴瓦台量道道技术要求（8）检查紧固连接螺栓，更换联轴器或减震胶圈（9）检查调整轴瓦托架紧固情况（10）单独运行电机，消除振动原因（11）检查紧固地脚螺丝，按设计要求重新安装（12）检查加强管线支架三、启泵后，泵压达不到额定要求的原因和处理1、原因（1）几台泵并联运行互相干扰，或进口总汇管管径太小，上水不好，供夜不足（2）级间密封失败，窜漏量过大，泵容积漏失过大（3）泵内过流部件粗糙，液流水头损失过大（4）泵内过流部件粗糙，液流水头损失过大（5）压力表损坏或指示不准2、处理方法（1）减少开泵次数。
油田高压注水泵参数表一、概述油田高压注水泵是一种关键设备，用于向油田井口输送高压注水，以增加油井产能和延长油田寿命。
通过对高压注水泵的参数进行详细了解，可以更好地了解其性能和适用范围，为油田开发和生产提供有效的技术支持。
二、参数表解读1. 型号：油田高压注水泵的具体型号，用于区分不同规格和型号的设备。
2. 流量范围：指高压注水泵在工作过程中能够输送的流体的流量范围。
该参数可以根据油田的具体情况进行选择，以确保注水效果的最佳化。
3. 扬程范围：指高压注水泵能够克服的液体扬程高度范围。
扬程是指液体从低处向高处运动时所需的能量，该参数对于油田的地理条件和井深有着重要影响。
4. 电机功率：指高压注水泵所需的电机功率，即提供给泵机的电能大小。
该参数与泵的工作效率和输送流量有着直接关系。
5. 出口直径：指高压注水泵出口的管道直径。
该参数决定了泵所能输出的流体量，对于油田的注水效果和泵的工作效率有着重要影响。
6. 重量：指高压注水泵的重量。
这是一个重要的参数，影响了泵的安装和维护，同时也反映了泵的结构和材料的质量。
7. 外形尺寸：指高压注水泵的外部尺寸。
该参数对于泵的安装、布置和运输都有着重要的参考价值。
8. 参考价格：指高压注水泵的参考价格范围。
这是一个重要的经济指标，可以根据油田的预算和需求来选择合适的设备。
三、结语通过对油田高压注水泵参数表的解读，我们可以更好地了解该设备的性能和适用范围。
合理选择和使用高压注水泵，可以有效提高油田的产能和延长油田寿命，为油田开发和生产提供可靠的技术支持。
希望以上信息能对读者有所帮助，为油田工作提供有价值的参考。

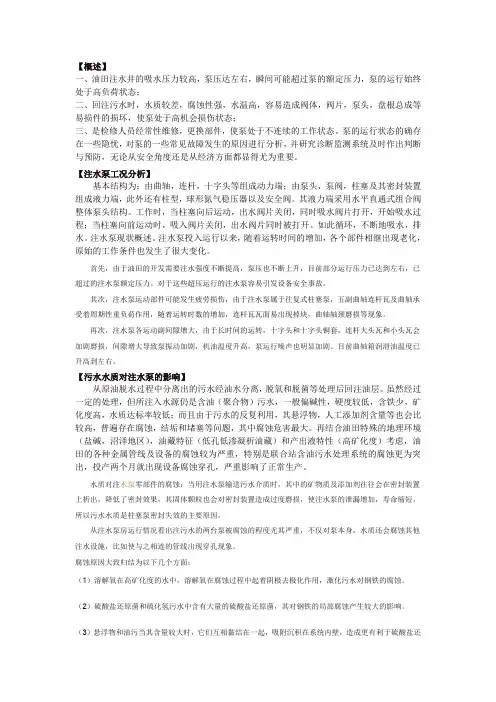

【概述】一、油田注水井的吸水压力较高，泵压达左右，瞬间可能超过泵的额定压力，泵的运行始终处于高负荷状态；二、回注污水时，水质较差，腐蚀性强，水温高，容易造成阀体，阀片，泵头，盘根总成等易损件的损坏，使泵处于高机会损伤状态；三、是检修人员经常性维修，更换部件，使泵处于不连续的工作状态。
泵的运行状态的确存在一些隐忧，对泵的一些常见故障发生的原因进行分析，并研究诊断监测系统及时作出判断与预防，无论从安全角度还是从经济方面都显得尤为重要。
【注水泵工况分析】基本结构为：由曲轴，连杆，十字头等组成动力端；由泵头，泵阀，柱塞及其密封装置组成液力端，此外还有柱型，球形氮气稳压器以及安全阀。
其液力端采用水平直通式组合阀整体泵头结构。
工作时，当柱塞向后运动，出水阀片关闭，同时吸水阀片打开，开始吸水过程；当柱塞向前运动时，吸入阀片关闭，出水阀片同时被打开。
如此循环，不断地吸水，排水。
注水泵现状概述。
注水泵投入运行以来，随着运转时间的增加，各个部件相继出现老化，原始的工作条件也发生了很大变化。
首先，由于油田的开发需要注水强度不断提高，泵压也不断上升，目前部分运行压力已达到左右，已超过的注水泵额定压力。
对于这些超压运行的注水泵容易引发设备安全事故。
其次，注水泵运动部件可能发生疲劳损伤，由于注水泵属于往复式柱塞泵，五副曲轴连杆瓦及曲轴承受着周期性重负荷作用，随着运转时数的增加，连杆瓦瓦面易出现掉块，曲轴轴颈磨损等现象。
再次，注水泵各运动副间隙增大，由于长时间的运转，十字头和十字头铜套，连杆大头瓦和小头瓦会加剧磨损，间隙增大导致泵振动加剧，机油温度升高，泵运行噪声也明显加剧。
目前曲轴箱润滑油温度已升高到左右。
【污水水质对注水泵的影响】从原油脱水过程中分离出的污水经油水分离，脱氧和脱菌等处理后回注油层。
虽然经过一定的处理，但所注入水源仍是含油（聚合物）污水，一般偏碱性，硬度较低，含铁少，矿化度高，水质达标率较低；而且由于污水的反复利用，其悬浮物，人工添加剂含量等也会比较高，普遍存在腐蚀，结垢和堵塞等问题，其中腐蚀危害最大。
