水利工程质量检测技术讲义

第14讲工程质量检测第五章工程质量检测知识框架工程质量检测检测第五章工程质量第一节抽样检验方案第二节工程质量检测方案抽样检验方案第一节抽样检验知识点一、质量检验的基本概念知识点二、计数型抽验检验知识点三、计量型抽验检验方案点一、质量检验的基本概念质量检验的基本概念知识点一、知识（一）基本术语1.检验检验是为确定产品或服务的各特性是否合格，测定、检查、试验或度量产品或服务的一种或多种特性，并且与规定要求进行比较的活动。

2. 计量检验计量检验是通过测量单位产品的质量特性值进行的检验，如混凝土抗压强度、土方回填的压实度等。

3. 计数检验计数检验是关于规定的一个或一组要求，或者仅将单位产品划分为合格或不合格，或者仅计算单位产品中不合格数的检验。

（二）抽样检验的分类抽样检验是按数理统计的方法，利用从批或过程中随机抽取的样本，对批或过程的质量进行检验，如图。

抽样检验按照不同的方式进行分类，可以分成不同的类型。

1.按统计抽样检验的目的分类（1）预防性抽样检验。

这种检验是在生产过程中，通过对产品进行检验，来判断生产过程是否稳定和正常。

（2）验收性抽样检验。

这种检验是从一批产品中随机的抽取部分产品（称为样本），检验后根据样本质量的好坏，来判断这批产品的好坏，从而决定接收还是拒收。

（3）监督抽样检验。

第三方、政府主管部门、行业主管部门如质量技术监督局的检验，主要是为了监督各生产部门。

2. 按单位产品的质量特征分类按单位产品的质量特征可分为计数抽样检验和计量抽样检验两种类型。

（1）计数抽样检验。

指在判定一批产品是否合格时，只用到样本中不合格数目或缺陷数，而不管样本中各单位产品的特征测定值如何的检验判断方法。

（2）计量抽样检验。

所谓计量抽样检验，是指定量地检验从批中随机抽取的样本，利用样品中各单位产品的特征值来判定这批产品是否合格的检验判断方法。

3.按抽取样本的次数分类按抽取样本的次数可分为一次、二次、多次和序贯抽样检验。

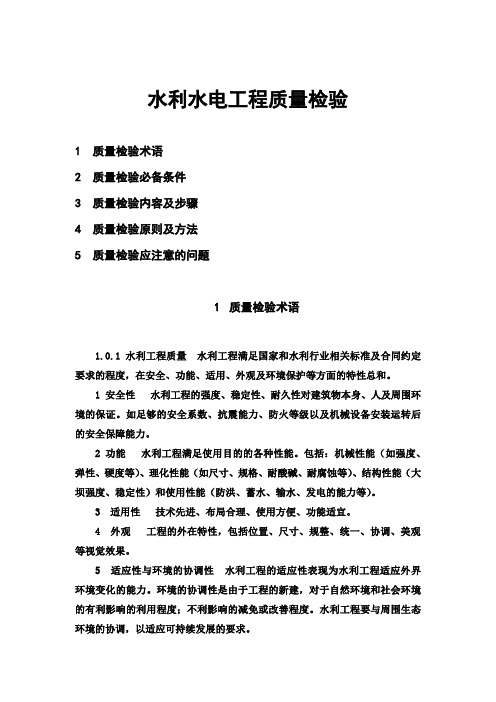

水利水电工程质量检验1质量检验术语2质量检验必备条件3质量检验内容及步骤4质量检验原则及方法5质量检验应注意的问题1质量检验术语1.0.1水利工程质量水利工程满足国家和水利行业相关标准及合同约定要求的程度，在安全、功能、适用、外观及环境保护等方面的特性总和。

1 安全性水利工程的强度、稳定性、耐久性对建筑物本身、人及周围环境的保证。

如足够的安全系数、抗震能力、防火等级以及机械设备安装运转后的安全保障能力。

2 功能水利工程满足使用目的的各种性能。

包括：机械性能（如强度、弹性、硬度等）、理化性能（如尺寸、规格、耐酸碱、耐腐蚀等）、结构性能（大坝强度、稳定性）和使用性能（防洪、蓄水、输水、发电的能力等）。

3 适用性技术先进、布局合理、使用方便、功能适宜。

4 外观工程的外在特性，包括位置、尺寸、规整、统一、协调、美观等视觉效果。

5 适应性与环境的协调性水利工程的适应性表现为水利工程适应外界环境变化的能力。

环境的协调性是由于工程的新建，对于自然环境和社会环境的有利影响的利用程度；不利影响的减免或改善程度。

水利工程要与周围生态环境的协调，以适应可持续发展的要求。

与建设工程质量的一般内涵一样，包括狭义上的工程产品质量和广义上的工作质量与工程质量。

1.0.2工作质量参与水利工程项目建设的各单位及其人员，为了保证工程项目质量所做的组织管理工作和生产全过程各项工作的水平和完善程度。

保证工作质量是确保工程项目质量的基础。

1.0.3工程质量（工程实体质量）狭义上的水利工程质量是指水利工程产品本身的功能特性。

1.0.4 水利工程质量检验水利工程施工、监理及水利工程质量检测单位依据国家有关法律、法规和标准，对水利工程实体以及用于水利工程的原材料、中间产品、金属结构和机电设备等进行的检查、测量、试验或者度量，并将结果与规定的要求（国家和部颁规程、规范、技术质量标准、批准的设计文件、设计变更通知书等）进行比较以确定质量特性和特征是否合格所进行的活动。

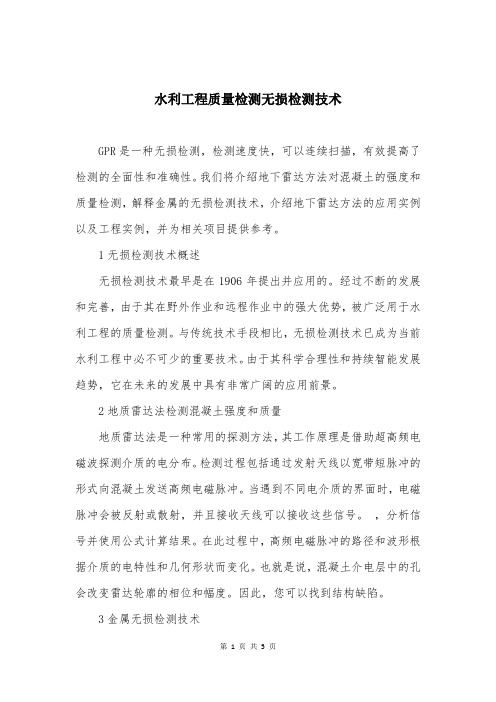

水利工程质量检测无损检测技术GPR是一种无损检测，检测速度快，可以连续扫描，有效提高了检测的全面性和准确性。

我们将介绍地下雷达方法对混凝土的强度和质量检测，解释金属的无损检测技术，介绍地下雷达方法的应用实例以及工程实例，并为相关项目提供参考。

1无损检测技术概述无损检测技术最早是在1906年提出并应用的。

经过不断的发展和完善，由于其在野外作业和远程作业中的强大优势，被广泛用于水利工程的质量检测。

与传统技术手段相比，无损检测技术已成为当前水利工程中必不可少的重要技术。

由于其科学合理性和持续智能发展趋势，它在未来的发展中具有非常广阔的应用前景。

2地质雷达法检测混凝土强度和质量地质雷达法是一种常用的探测方法，其工作原理是借助超高频电磁波探测介质的电分布。

检测过程包括通过发射天线以宽带短脉冲的形式向混凝土发送高频电磁脉冲。

当遇到不同电介质的界面时，电磁脉冲会被反射或散射，并且接收天线可以接收这些信号。

，分析信号并使用公式计算结果。

在此过程中，高频电磁脉冲的路径和波形根据介质的电特性和几何形状而变化。

也就是说，混凝土介电层中的孔会改变雷达轮廓的相位和幅度。

因此，您可以找到结构缺陷。

3金属无损检测技术3.1防腐涂层检查为了确保建筑物的安全性和承重能力，我们在节水工程中使用了大量的金属材料，并且金属材料的检测值非常出色。

当前，最常用的无损检查技术是防腐涂层检查。

有必要测量涂层的厚度和致密性，并全面确定机械指标。

涂层越厚，越致密，金属结构的抗氧化性和耐腐蚀性越好。

在实际测量中，漏磁检测方法通常用于了解金属涂层的内部状态，例如损耗和针孔的存在。

如果涂层厚度损失超过25％，则需要补充。

如果涂层中出现许多针头，则为防止毛孔和严重松动，应重新处理防腐蚀涂层[1]。

3.2焊接检查焊接检查是一种特殊的检查技术，其重点是检测焊接位置，并通过分析缺陷检测和截面信息来掌握金属结构的质量信息。

在实际工作中，通常使用数字探伤仪和斜波超声检查。

水利工程质量检测部分(最终)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第六章工程质量检测第一节概述水利水电工程质量检测是指水利水电工程质量检测单位对水利水电工程施工质量或用于工程建设的原材料、中间产品、金属结构、机电设备等进行的检查、度量、测量或试验，并将结果与规定要求进行比较以确定质量是否合格所进行的活动。

质量检测是水利水电工程质量保证体系中的关键技术环节，是质量监督和监理的重要手段，检测成果是质量改进的依据，是工程质量评定、工程安全评价与鉴定、工程验收的依据，也是质量纠纷评价、质量事故处理的依据。

工程质量检测具有科学性、公正性、及时性、权威性及局限性。

根据水利水电工程建设质量控制的不同主体，质量检测的类型主要包括施工单位自检、监理单位平行检测和跟踪检测、项目法人委托检测、政府监督抽检等。

不同类型的检测工作在建设程序上形成一套相对完整的体系，在工程质量控制上发挥着重要作用。

目前，我省水利工程建设的检测方式主要包括：施工单位自检、监理单位平行/跟踪检测、验收前抽检（项目法人委托）等。

（一）施工单位自检施工单位自检是指施工单位依据工程设计要求、施工技术标准和合同约定，结合《单元工程评定标准》规定的项目数量进行的检测。

施工单位自检是全过程、全方位的检测，具有明确检测内容和数量规定，是施工质量控制的关键，也是整个检测工作体系的基础。

（二）监理单位平行检测、跟踪检测监理单位跟踪检测是指在承包人进行试样检测前，监理机构对其检测人员、仪器设备以及拟订的检测程序和方法进行审核；在承包人对试样进行检测时，实施全过程的监督，确认其程序、方法的有效性以及检测结果的可信性，并对该结果确认。

监理单位平行检测是指监理机构在承包人对试样自行检测的同时，根据规范按一定比例对施工质量进行独立抽样检测，以核验施工自检的成果。

根据《水利工程建设项目施工监理规范》（SL288），跟踪检测数量为：混凝土试样不应少于承包人检测数量的7%；土方试样不应少于承包人检测数量的10%。

水利工程施工测量教材一、测量工作的基本原理1.测量的概念和意义测量是指用测量仪器或仪表对物体的各种特性进行定量的表示和记录。

在水利工程中，测量的主要目的是确保工程施工的尺寸、位置和形状的准确性，以保证工程的质量和安全。

2.测量的基本原理（1）测量的准确性要求：测量工作的结果必须具有一定的准确性，只有这样才能确保工程的施工质量。

（2）测量的可靠性要求：测量结果必须是可靠的，即经过多次测量所得的结果应该是相近的，能够反映被测对象的真实情况。

（3）测量的精度要求：测量结果的精度取决于测量仪器的精度，通常用仪器的最小刻度作为测量误差的参考标准。

3.测量的基本方法（1）直接测量：直接测量是指利用测量仪器直接对物体的尺寸、位置和形状进行测量。

（2）间接测量：间接测量是指利用已知的尺寸和角度，通过数学计算的方法来确定物体的尺寸、位置和形状。

二、测量工具和仪器1.测量工具的分类（1）长度测量工具：包括卷尺、钢尺、测量尺等。

（2）角度测量工具：包括量角器、角度尺、经纬仪等。

（3）高程测量工具：包括水准仪、水平仪、水平尺等。

2.测量仪器的选择（1）精度和分辨率：选择测量仪器时要考虑其精度和分辨率，以保证测量结果的准确性和可靠性。

（2）稳定性和耐用性：测量仪器的稳定性和耐用性是评价其质量的重要指标，要选择稳定性和耐用性好的测量仪器。

（3）适用范围和使用方便性：根据具体的测量要求和工程条件，选择适用范围广、使用方便的测量仪器。

三、测量工作的基本流程1.测量前的准备工作（1）对测量对象的特性进行分析和了解，确定测量的具体要求和目标。

（2）选择适当的测量工具和仪器，并进行检查和校准。

（3）确定测量的方法和方案，制定详细的测量计划。

2.测量中的工作步骤（1）安装测量基准和控制点，确定测量坐标系和基准面。

（2）进行实际测量操作，按照测量计划和方案逐步进行测量。

（3）记录测量结果，包括测量数据和测量报告。

3.测量后的处理工作（1）对测量结果进行审核和分析，检查测量误差和数据的可靠性。
