防爆燃阻火器与防爆轰阻火器

的产品应用介绍:随着安全要求日益严格，环保意识日益增强，近年来各国企业和政府制定了许多法规和条例，要求凡是加工，储存和运输可燃气体、液体和蒸汽以及挥发性溶剂的行业（化学、医药、石油化工等等）需对安全生产和环保问题给予更多的重视。

FineKay隶属于（天津精凯科技阀门制造有限公司）研制和开发的新一代安全产品，包括各式阻火器、呼吸阀等，就是在此背景下应运而生。

FineKay在阻火器的开发、设计和测试中充分体现了最新的阻火器测试国际标准ISO16852，以及阻火器使用规范NFPA67，FineKay呼吸阀采用领先的10%超压阀盘技术，性能优越，泄露量小。

尽管国际上对安全装置的标准越来越严格，我们在阻火器选型时仍然非常谨慎，尽量做到量体裁衣，选择和安装正确的阻火器。

对呼吸阀的选型也要遵循同样的原则。

下面只是一般性的给出了FineKay安全装置的基本原理、阻火器和呼吸阀的基础理论知识。

如果您需要更全面的资料和技术咨询，我们可以派专人前往或者提供更详尽的FineKay产品目录。

除了生产标准安全装置外，我们还可以提供特殊标准的阻火器、呼吸阀和其他储罐用设备：也可以根据用户的实际工艺要求进行设计和制造。

这些产品既能满足实际工况要求，也符合国际上关于安全的产品和测试标准。

FineKay的技术专家们拥有丰富的工作经验，可对产品进行各类保修和维修。

我们可以为客户提供各种产品的详细资料，如操作手册、技术图纸、说明书、安装维修指南等等。

我们的售后服务组可以和客户签订安装和维修合同，经过严格培训的FineKay技术人员可以确保我们产品的正确安装，保证无故障运行。

阻火器的选型与应用1.FineKay阻火器的安全性能正确选用FineKay阻火器需要考虑以下因素：I燃烧类型，如：爆轰、爆燃、长时间稳定燃烧II可燃介质或可燃介质混合物的分类：依照最大实验安全间隙值(MESG)1.1按照燃烧类别选型：可燃气体和空气混合并引燃后，会发生以下几种燃烧/爆炸：长时间稳定燃烧大气（无限空间）爆燃有限空间爆燃管道内爆燃管道内爆轰I针对长时间稳定燃烧使用耐长时间稳定燃烧型阻火器II针对大气（无限空间）爆燃使用管道式防爆燃型阻火器III针对有限空间爆燃：使用防有限空间爆燃型阻火器IV针对管道爆燃：使用管道式防爆燃型阻火器V针对稳定和不稳定爆轰使用防爆轰型阻火器安装位置：管端是阻火器，管道式阻火器管道式防爆燃型阻火器管道式防爆燃型阻火器用于防止管道内发生爆燃时的火焰击穿。

阻火器的工作原理
阻火器，又称灭火器，是一种用于扑灭火灾的装置。

它是一项非常重要的消防设备，可以在火灾初期迅速扑灭火灾，防止火势蔓延，保护人们的生命和财产安全。

那么，阻火器是如何工作的呢？接下来我们就来详细了解一下阻火器的工作原理。

阻火器的工作原理主要是利用灭火剂将火源周围的氧气隔离，从而达到扑灭火灾的效果。

一般来说，灭火器内部会装有压缩气体，当使用时，只需按下灭火器上的开关，压缩气体就会将灭火剂喷射出来。

阻火器内部装有灭火剂，灭火剂的种类有很多，常见的有干粉、泡沫、二氧化碳等。

不同种类的灭火剂适用于不同类型的火灾，如干粉适用于电器火灾，泡沫适用于液体火灾，二氧化碳适用于易燃液体或气体火灾。

当灭火器使用时，灭火剂会被喷射到火源附近，灭火剂的喷射速度和压力会将火源周围的氧气隔离，使火焰无法继续燃烧。

同时，灭火剂还会吸收热量，降低火焰温度，从而达到扑灭火灾的效果。

除了隔离氧气和降低温度，灭火剂还可以化学反应与火焰氧化反应中的自由基结合，从而抑制火焰的燃烧。

这种化学反应可以迅速扑灭火灾，并避免火势蔓延。

总的来说，阻火器的工作原理是通过喷射灭火剂将火源周围的氧气隔离，降低火焰温度，化学反应抑制火焰燃烧，从而达到扑灭火灾的效果。

使用阻火器时，需要注意选择合适的灭火剂，正确操作灭火器，避免火势蔓延，确保灭火效果。

在日常生活中，我们要时刻保持警惕，学会正确使用阻火器，遇到火灾时可以迅速扑灭火源，保护自己和他人的安全。

消防安全是每个人都应该重视的问题，希望通过大家的共同努力，减少火灾事故的发生，创造一个更加安全的生活环境。

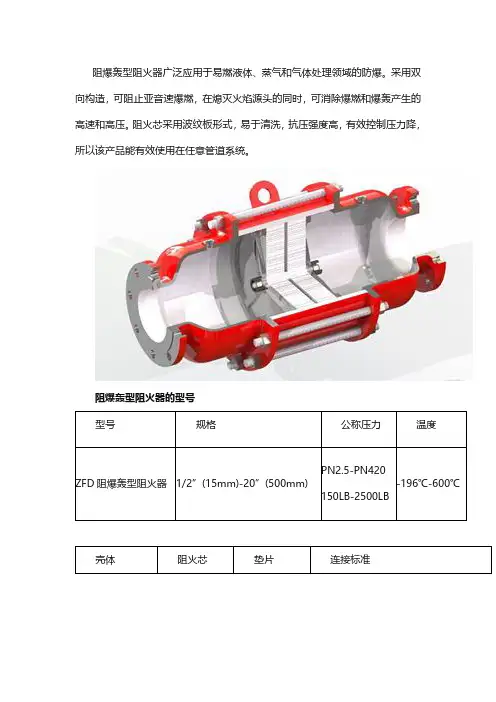

阻爆轰型阻火器广泛应用于易燃液体、蒸气和气体处理领域的防爆。

采用双
向构造，可阻止亚音速爆燃，在熄灭火焰源头的同时，可消除爆燃和爆轰产生的
高速和高压。

阻火芯采用波纹板形式，易于清洗，抗压强度高，有效控制压力降，
所以该产品能有效使用在任意管道系统。

阻爆轰型阻火器的型号
型号规格公称压力温度
PN2.5-PN420
ZFD阻爆轰型阻火器1/2”(15mm)-20”(500mm)
-196℃-600℃
150LB-2500LB 壳体阻火芯垫片连接标准
碳钢304不锈钢316L 不锈钢哈氏合金其他
304不锈钢316不锈钢哈氏合金PTFE 其他
石墨复合垫PTFE 碳纤维其他
螺纹（ANSI 及GB）对焊（ANSI 及GB）
法兰（ANSI、DIN、JIS 及GB）
阻爆轰型阻火器的尺寸尺寸表
注：更大尺寸可以定制，也可以按客户提供图纸加工。

口径SIZE L （mm）H （mm）?（mm）传感器/排污口(In.)大约重量（Kg）DN In.5025002801541/2408035003402421/27910046003402421/29915067504303283/416520088005604453/4295250109006755253/44253001211507356233/4756500
20
1500
1100
925
3/4
1150。

阻火器原理
阻火器是一种用于灭火的装置，它的原理是基于三个关键要素：燃烧支持物缺失、温度下降和化学反应。

首先，阻火器可以通过排除燃烧所需的氧气来减少燃烧的支持物。

这是通过使用可燃性物质的一种方法，当阻火器中的温度升高时，可燃性物质会释放出火灾的灭火剂。

灭火剂可以是干粉、惰性气体或液体，具体取决于阻火器的类型。

其次，阻火器还利用温度下降来抑制燃烧过程。

当阻火器释放灭火剂时，灭火剂会吸收周围环境的热量，从而降低火焰的温度。

这种温度下降有助于破坏燃烧链反应，使火焰无法得到持续的燃烧支持。

最后，阻火器中的化学反应也可以参与到灭火过程中。

某些类型的阻火器使用化学反应来生成灭火剂。

例如，碳酸盐阻火器中的化学反应会产生二氧化碳气体，这种气体可以抑制火焰的扩散和燃烧。

其他类型的阻火器可能使用含有臭氧或氯气的化学反应，以促进灭火过程。

综上所述，阻火器利用燃烧支持物的排除、温度下降和化学反应来实现灭火的目的。

这些原理的组合使阻火器成为一种有效的灭火装置，可用于不同类型的火灾。

爆轰型阻火器原理
爆轰型阻火器是一种使用爆轰原理来抑制火焰的灭火装置。

其原理是通过在爆轰灭火管道中产生爆轰来达到灭火的目的。

爆轰型阻火器通常由三个关键部分组成：燃烧室、灭火管道和灭火剂。

当火焰进入燃烧室时，燃烧室中的气体混合物达到特定的浓度范围，发生爆轰反应。

爆轰反应产生巨大的压力和温度波动，造成火焰的压试和冲击力，使火焰消失。

爆轰型阻火器的工作过程如下：首先，当火焰进入燃烧室时，燃烧室中的气体被点火引燃，形成一个火焰。

然后，燃烧室内的气体和火焰持续燃烧，产生热量和压力。

最后，燃烧室内的压力达到一定阈值时，气体发生爆轰反应，产生强大的压力和冲击波，将火焰压至崩溃。

爆轰型阻火器的灭火剂通常是一种易燃或爆炸性的气体，如乙炔、丙炔、液化石油气等。

在发生爆轰反应时，灭火剂会迅速燃烧或爆炸，产生巨大的能量来消除火焰。

总体而言，爆轰型阻火器利用爆轰反应来实现快速和有效的灭火，具有灭火迅速、适用范围广等优点，但受到爆炸和安全性的限制，使用时需要谨慎操作。

阻火器的正确选型阻火器（又名防火器、隔火器）是用来阻止易燃气体和易燃液体蒸气的火焰蔓延的安全装置。

早在1928年阻火器已被应用于石油工业，以后随着工业发展普遍用于化学工业、煤矿、水运、采油、铁路运输、煤气输送管网及油气回收系统等。

一、阻火器的阻火机理大多数阻火器是由能够通过气体的许多细小通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽可能小，小到能使火焰被熄灭。

火焰能够被熄灭的机理是传热作用和器壁效应。

1.1 传热作用阻火器是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后，就形成许多细小的火焰流。

由于通道的传热面积大，火焰通过通道壁进行热互换后，温度下降，达到必然程度火焰可以熄灭。

按照英国罗卜尔（M·Roper）对波纹型阻火器进行的实验表明，当把阻火器的材料的导热性提高460倍时，其熄灭直径仅改变2.6%。

这说明材质问题是次要的。

也就是说传热作用是熄灭火焰的一种原因，但不是主要的原因。

1.2 器壁效应按照燃烧与爆炸连锁反映理论，以为燃烧与爆炸现象不是分子间直接作用的结果，而是在外来能源（热能、辐射能、电能、化学能等）的激发下，使分子键受到破坏，产生具有反映能力的分子（称为化学分子），这些活性分子发生化学反映时，首先割裂为十分活泼而寿命短促的自由基。

化学反映是靠这些自由基进行的。

自由基与另一分子作用的结果除生成物之外，还能产生新的自由基。

这些新的自由基反复地反映，又消耗又生成，不断地进行下去。

由此可知易燃混合气体自行燃烧（在开始燃烧后，没有外界能源的作用）的条件是：新产生的自由基数等于或大于消失的自由基数。

随着阻火器通道尺寸的减小，自由基与反映分子之间碰撞概率随之减少，而自由基与通道壁的碰撞概率反而增加，这样就促使自由基反映减低。

当通道尺寸减少到一数值时，这种器壁效应就造成了火焰不能继续传播的条件，火焰即被阻止。

因此器壁效应是阻止火焰的主要机理。

二、阻火器的选型2.1 阻火器按用途选型阻火器按用途可分储罐阻火器、加油站阻火器、加热炉阻火器、火炬阻火器、放空管阻火器、煤气输送管阻火器等。

阻火器的分类及选型1。

阻火器的分类1.0.1 按性能分类1。

0 。

1。

1 阻爆燃型阻火器：用于阻止亚声速传播的火焰蔓延。

1。

0 .1。

2 阻爆轰型阻火器：用于阻止声速和超声速传播的火焰蔓延。

1。

0。

2按使用场所分类1。

0。

2。

1放空型阻火器：安装在储罐（或槽车)的放空管道上，用以防止外部火焰传入储罐(或槽车)内，分为管端型和普通型。

管端型：一端与大气相通,为防止灰尘和雨水进入阻火器内部,顶部安装由温度控制开启的防风雨帽。

管端型放空阻火器为阻爆燃型.普通型:两端与管道相连，通过下游管道与大气相通.分为阻爆燃型和阻爆轰型.1。

0-2.2管道阻火器:安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端.分为阻爆燃型和阻爆轰型。

1。

0.3 按结构分类1.0-3。

1 充填型阻火器充填型阻火器又称填料型阻火器。

1.0。

3。

2 板型阻火器板型阻火器有平行板型和多孔板型两种.1。

0—3.3 金属网型阻火器这种类型的阻火器熄灭火焰的能力有限，目前已很少使用。

1.0—3.4液封型阻火器这类阻火器的特点是可以用于含有少量固体粉粒的物料体系.1。

0—3.5波纹型阻火器以上5种类型的阻火器在工业实践过程中，波纹型阻火器由于其稳定的性能而得到广泛的应用。

本规定以波纹型阻火器为例来说明阻火器的选用、安装和维护。

2。

阻火器的选用2.0。

1 阻火器的选用步骤2。

0.1。

1 根据使用场所决定采用放空阻火器还是管道阻火器。

2.0.1.2 确定采用阻爆燃型阻火器还是阻爆轰型阻火器。

火焰波在管道内的传播速度不仅与介质种类、所在管道的温度、压力有关外，还与阻火器与点火源之间的距离、安装位置、阻火器与点火源间的管道形状有关。

因此选用的阻火器阻火元件的通道直径要能阻止这种情况下的火焰蔓延,这就需要确定是采用阻爆燃型还是阻爆轰型阻火器，通常由试验或根据经验来确定。

2。

0。

1。

3 根据介质在实际工况条件下的MESG值来选用合适规格的阻火器.（1）国标《爆炸性环境用防爆电气设备通用要求）(GB3 836.1 -83）中，对爆炸性气体混合物按最大试验安全间隙（MESG）分成不同的技术安全等级,见表4.O.tMESG分级表表4。

防爆燃阻火器与防爆轰阻火器Detonation Flame Arresters and Deflagration Flame Arresters姓名：李志强性别：男，民族：汉族，年龄25，职务：工程师，从事呼吸阀与阻火器的产品开发，地址：天津市河东区，邮编300252李志强（Finekay(r) 精凯（天津）阀门制造有限公司）Lee Zhi Qiang摘要：详细介绍了防爆然防阻爆轰阻火器的结构特点Abstract: Details of the deflagration flame arrester Detonation structural features。

阻火器是允许气流，防止火焰在气体管道和相关设备中传播的装置。

阻火器大致分为两种主要类型：阻爆燃型阻火器和阻爆轰型阻火器。

根据燃烧机理，气体爆炸具有下列两种类型方面的特征：爆燃-其中由氧气供给到爆炸前锋面来控制燃烧速率，爆炸前锋面以亚音速在、未燃烧气体中传播。

传播机理是传热效应。

在爆燃中，燃烧反应强烈依赖于能量释放区域中的热量和质量扩散。

爆轰-其中燃烧由冲击波相关的压力和温度引发，在反应物中以超音速传播。

传播归因于压缩效应（通过冲击压缩性加热传播前锋面前面的未反应气体）。

爆轰产生高压并通常远比爆燃更具破坏性。

爆轰还可以再分为两类：I.稳定爆轰，其发生在爆轰穿过受限系统，而速度和压力特性没有显著变化时；2.不稳定爆轰，其发生在燃烧过程从爆燃转变到稳定爆轰的过程中。

转变发生在受限空间区域中，在此燃烧波的速度不是恒定的，并且爆炸压力显著高于在稳定爆轰中的爆炸压力。

因此，根据易爆性和用途，有三种不同类型的阻火器：I.阻爆燃型阻火器：被设计并测试以阻止爆燃；2.阻稳定爆轰型阻火器：被设计并测试以阻止稳定爆轰和爆燃；3.阻爆轰型阻火器：被设计并测试以阻止爆燃、稳定爆轰和不稳定（超音速）爆轰。

由于爆轰波的高压力和速度，用于猝熄爆燃的设备将不适于使冲击波衰减，所述冲击波的控制需要特殊的设备。

阻火器标准里，已证实个含油气盆地，3个获得油气显示的盆地。

待探明油气资源量分别为4．23亿吨和．92万亿立方米。

中西部地区的前陆盆地冲断带、大型隆起带和大面积地层岩性油气藏是未来油气勘探的主要领域。

中西部地区塔里木、四川、鄂尔多斯和准噶尔等盆地发育一系列大型古隆起，除伊盟和渭北隆起外均发现大中型气田，显示出巨大的勘探潜力。

鄂尔多斯近年来相继发现志靖、安塞和西峰等大油田，使之成为陆上石油储量增长最快的盆地，产量从2年的55万吨上升到24年的5万吨。

而塔里木盆地继998年发现克拉2大气田后，又相继发现迪那、吉拉克等大气田，为新疆—上海的天然气管道提供了充足气源。

而西部海相碳酸盐地层也有重大突破，四川盆地发现普光大气田，探明储量达25亿立方米，塔里木盆地轮南地区奥陶系海相碳酸盐岩油田储量规模不断扩大，石油可采不锈钢阻火器一、产品概述：GYW型阻爆燃型管道阻火器系新新型可燃气体管道阻火器，属更新换代的新产品。

该阻火器是中国石油化工总公司北京设计院于一九八六年设计的科技成果,中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。

阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。

壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。

性能及特点：•该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。

•易检修，安装方便。

耐烧性能合格，耐烧试验1小时无回火现象。

•阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。

壳体水压试验合格。

适用范围：该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

二、零部件材料：阀体材料碳钢WCB、不锈钢304、316、阻火芯件材料不锈钢防爆阻火波纹板密封件材料耐油石棉橡胶、四氟PTFE环境温度℃≤480公称压力(MPa)0.6~5.0防爆级别BS5501:ⅡA、ⅡB、ⅡC三、不锈钢阻火器主要外形与法兰连接尺寸：安装尺寸（毫米）规格（DN）重量（㎏/台）D2D L H n-Φ506Φ110Φ1402202354×148017Φ150Φ1852802704×1810020Φ170Φ2053252754×1815025Φ225Φ2604252908×1820035Φ280Φ3154953058×1825046Φ335Φ37059532012×18注：连接法兰符合JB78-59《铸铁法兰》的规定。
