阻火器的选型与应用1.FineKay阻火器的安全性能正确选用FineKay阻火器需要考虑以下因素：I燃烧类型，如：爆轰、爆燃、长时间稳定燃烧II可燃介质或可燃介质混合物的分类：依照最大实验安全间隙值(MESG)1.1按照燃烧类别选型：可燃气体和空气混合并引燃后，会发生以下几种燃烧/爆炸：长时间稳定燃烧大气（无限空间）爆燃有限空间爆燃管道内爆燃管道内爆轰I针对长时间稳定燃烧使用耐长时间稳定燃烧型阻火器II针对大气（无限空间）爆燃使用管道式防爆燃型阻火器III针对有限空间爆燃：使用防有限空间爆燃型阻火器IV针对管道爆燃：使用管道式防爆燃型阻火器V针对稳定和不稳定爆轰使用防爆轰型阻火器安装位置：管端是阻火器，管道式阻火器管道式防爆燃型阻火器管道式防爆燃型阻火器用于防止管道内发生爆燃时的火焰击穿。

工业管道阻火器选型指南工业管道阻火器选型指南阻火器是用来阻挡和易燃液体蒸汽的火焰扩散的平安装置。

一般安装在输送可燃气体的管道中，或者通风的槽罐上，阻挡传播火焰（爆燃或爆轰）通过的装置，由阻火芯、阻火器外壳及附件构成。

阻火器也常用在输送的管道上。

假如被引燃，气体火焰就会传播到整个管网。

为了防止这种危急的发生，也要采纳阻火器。

阻火器也可以使用在有明火设备的管线上，以防止回火事故。

但它不能阻挡敞口燃烧的和液体的明火燃烧。

管道阻火器选型应依据使用条件和火焰速度打算，没有一种通用型式的管道阻火器。

工业管道阻火器选型指南工作原理关于阻火器的工作原理,主要有两种观点:一是基于传热作用;一是基于器壁效应。

阻火器的门类不同，用途不同，选型当然也是特别重要的一个问题。

不同的选型有不同的效果，选择哪种阻火器才能够使作用呢？假如根据阻火器的不同用途来选型的话，大致可以分为：储罐阻火器、加热炉阻火器、火炬阻火器、加油站阻火器、煤气输送管阻火器、放空管阻火器等。

假如根据安装位置选型的话，又可以分为：安装在排气管端部的管段阻火器，安装在管道中间部位的管道阻火器。

假如根据火焰速度来选型，又可以分为：阻爆燃型阻火器和阻爆轰型阻火器。

阻爆燃型阻火器的作用是阻挡亚音速的传播的爆炸火焰，而阻爆轰型阻火器的作用是阻挡超声波、超音速传播的爆炸火焰。

传热作用燃烧所需要的必要条件之一就是要达到肯定的温度,即着火点。

低于着火点,燃烧就会停止。

依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻挡火焰的扩散。

当火焰通过阻火元件的很多细小通道之后将变成若干细小的火焰。

设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻挡火焰扩散。

器壁效应燃烧并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再连续与其它分子发生反应。

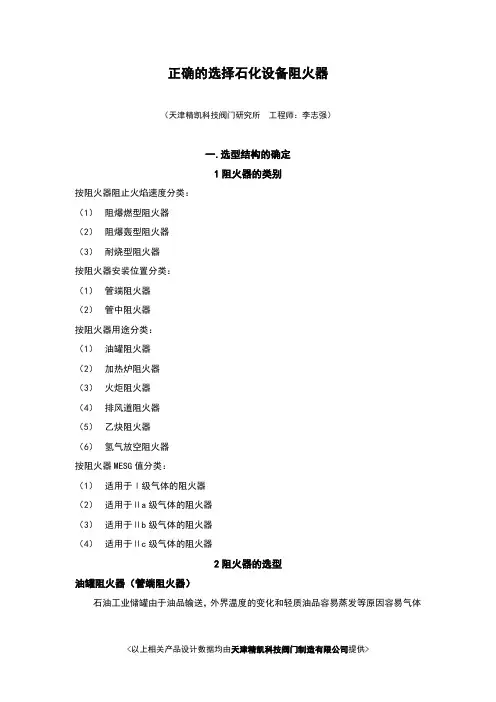

正确的选择石化设备阻火器（天津精凯科技阀门研究所工程师：李志强）一.选型结构的确定1阻火器的类别按阻火器阻止火焰速度分类：（1）阻爆燃型阻火器（2）阻爆轰型阻火器（3）耐烧型阻火器按阻火器安装位置分类：（1）管端阻火器（2）管中阻火器按阻火器用途分类：（1）油罐阻火器（2）加热炉阻火器（3）火炬阻火器（4）排风道阻火器（5）乙炔阻火器（6）氢气放空阻火器按阻火器MESG值分类：（1）适用于Ⅰ级气体的阻火器（2）适用于Ⅱa级气体的阻火器（3）适用于Ⅱb级气体的阻火器（4）适用于Ⅱc级气体的阻火器2阻火器的选型油罐阻火器（管端阻火器）石油工业储罐由于油品输送，外界温度的变化和轻质油品容易蒸发等原因容易气体外排，当受到雷击火花或外界火源的作用时油罐经常容易发生火灾，造成严重损失。

为保证排出气体不受外界火源或雷击火花等影响，在储罐的通气口安装阻火器以保证储罐的安全运行。

油罐阻火器（管端阻火器ZH00）的性能及特点：A.油罐阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、煤油、原油、笨、甲苯及化工原料的储罐。

B.油罐阻火器能阻止速度不大于45m/s的火焰通过。

C.油罐阻火器能承受0.9Mpa水压试验。

D.油罐阻火器必须经过连续13次阻爆性能试验，每次均能阻火，阻爆性能合格。

E.油罐阻火器耐烧1h无回火，耐烧性能合格。

（2）油罐阻火器结构（见图）（3）油罐阻火器的维护与保养，为了确保油罐阻火器的性能达到安全使用的目的，阻火器应定期进行检查，保养。

A.阻火器每半年应检查一次，检查阻火层是否堵塞，变形，腐蚀等。

B.被堵塞的阻火层应清洗干净以保证阻火层上每个孔眼畅通，对于变形和腐蚀的阻火层应立即更换。

加热炉阻火器（管道阻火器）加热炉阻火器（管道阻火器）适用于加热炉、裂解炉、燃气锅炉等。

因为这些炉子都使用可燃气体作为燃料，由于操作上的失误或泄漏，易于造成输气管线回火而引起的工艺装置爆炸危险。

阻火器型号及用途波纹阻火器：型号： ZGB-1口径：50-300mm 压力(MPa)：0.6~5.0 材质：碳钢、不锈钢 ZGB-1新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲苯、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。

网型阻火器：型号： HGS07口径：15-200mm压力： 2.5MPa / 4.0MPa 材质：碳钢、不锈钢 HGS07型网型阻火器适用于储存闪点低于28℃的甲类油品和闪点低于28℃的乙类油品，也适用地储存物料以氮气封顶的拱顶罐上，砾石阻火器与网型原理同上，用在管道上。

与呼吸阀、呼吸人孔配套使用，亦可单独使用。

抽屉式波纹阻火器：型号： ZGB-2口径：50-250mm压力：材质：碳钢、不锈钢 ZGB-2（全天候）型抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上，通常与呼吸阀配套使用，其主要功能是允许易燃易爆的气体通过，对外界传入储罐的火焰起有阻止与窒息作用。

该阻火器可以与通气管配套或单独使用，其它规格产品可按用户要求提供。

阻爆燃型管道阻火器：型号： ZGB-1口径：15-300mm 压力(MPa)：0.6~5.0 材质：碳钢、不锈钢输送可燃性气体的管道上，火炬系统，油气回收系统、加热炉燃料气的网管上，空气净化通化系统，气体分析系统，煤矿瓦斯排放系统、腐蚀性可燃系统氧气管道阻火器：型号： FPV-XT、FP-XT口径：15-500mm压力： 2.5MPa / 4.0MPa 材质：不锈钢 /铜 FP-XT 型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。

可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。

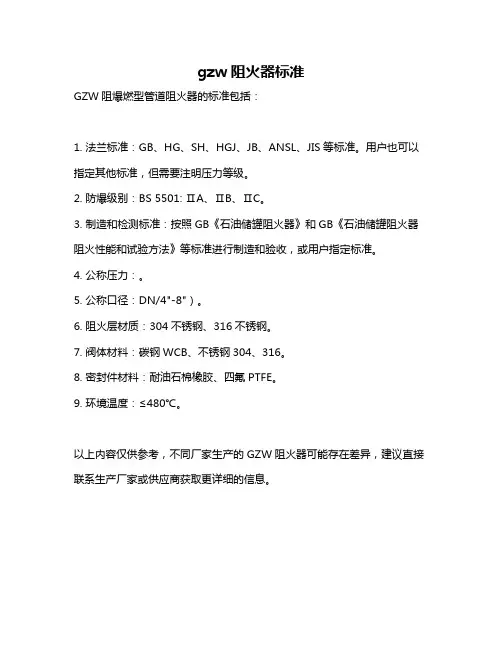

gzw阻火器标准
GZW阻爆燃型管道阻火器的标准包括：
1. 法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。

用户也可以指定其他标准，但需要注明压力等级。

2. 防爆级别：BS 5501: ⅡA、ⅡB、ⅡC。

3. 制造和检测标准：按照GB《石油储罐阻火器》和GB《石油储罐阻火器阻火性能和试验方法》等标准进行制造和验收，或用户指定标准。

4. 公称压力：。

5. 公称口径：DN/4"-8"）。

6. 阻火层材质：304不锈钢、316不锈钢。

7. 阀体材料：碳钢WCB、不锈钢304、316。

8. 密封件材料：耐油石棉橡胶、四氟PTFE。

9. 环境温度：≤480℃。

以上内容仅供参考，不同厂家生产的GZW阻火器可能存在差异，建议直接联系生产厂家或供应商获取更详细的信息。

阻爆轰型阻火器的选用如何合理使用阻爆轰型阻火器阻爆轰型阻火器的实际应用阻爆轰型阻火器广泛应用于易燃液体、蒸气和气体处理领域的防爆。

人们常常认为阻爆轰型阻火器能提供全面的保护，这种误解会导致具有潜在危险的安装。

转变这种错误的认识，关键要理解两种阻爆轰型阻火器(稳定和非稳定)之间的根本区别。

合理设计防爆和防护系统，并且遵守严格的操作和维护程序，应能避免在很多工艺中产生易燃气体/蒸气和空气混合物，更不可能着火。

然而，在储罐通风和蒸气收集系统中，这种风险要大得多，因此合理使用阻爆轰型阻火器是确保设备在使用寿命中安全性的最重要因素。

图1 阻火器安装在管路中示意图什么是爆轰,爆轰发生在具有长管道的开放或封闭管道系统(例如通风管或蒸气收集系统)中。

当气体/空气混合物在管道内着火，燃烧混合物体积因而增加，导致其前方的未燃混合物被预先压缩且火焰锋随着燃烧率的升高而加快。

该过程的早期阶段称为爆燃，这时火焰速度为亚音速且压力波遥遥领先于火焰锋;通常，对于在环境条件下引发的爆炸，火焰速度小于100 m/s且压力低于0.1MPa.g，但若转变为爆轰，则火焰速度和压力可分别达到 200~300m/s以及1MPa.g。

由于燃烧过程进一步加快，最后火焰锋和压力波相遇，在“爆燃转爆轰(DDT)”区形成高压冲击波，该冲击波靠近火焰锋前方。

图2 管道长度对火焰速度和爆炸压力的影响DDT 区的另一个特征是超压爆轰或不稳定爆轰，其猛烈的冲击波压缩可带来15 MPa.g 以上的瞬时压力以及 3000 m/s以上的火焰速度。

这些冲击波迅速消散，爆轰波变得稳定，同时压力约为 2~3 MPa.g，火焰速度通常为1600~2000 m/s。

爆轰只会在特定的气体/蒸气浓度范围内发生，通常浓度都在所涉及材料的正常可燃范围内。

接近稀/浓极限时，会出现驰振爆轰现象。

火焰速度由于管道方向更改(弯头等)而临时衰减为爆燃区的速度时，也会出现这种现象。

这主要说明火焰锋可通过 DDT/不稳定爆轰区在爆燃和稳定爆轰之间反复变化，而这是极其危险的。

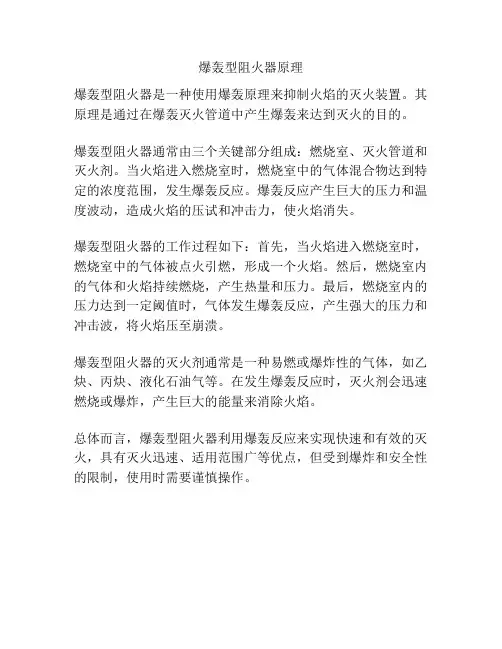

爆轰型阻火器原理
爆轰型阻火器是一种使用爆轰原理来抑制火焰的灭火装置。

其原理是通过在爆轰灭火管道中产生爆轰来达到灭火的目的。

爆轰型阻火器通常由三个关键部分组成：燃烧室、灭火管道和灭火剂。

当火焰进入燃烧室时，燃烧室中的气体混合物达到特定的浓度范围，发生爆轰反应。

爆轰反应产生巨大的压力和温度波动，造成火焰的压试和冲击力，使火焰消失。

爆轰型阻火器的工作过程如下：首先，当火焰进入燃烧室时，燃烧室中的气体被点火引燃，形成一个火焰。

然后，燃烧室内的气体和火焰持续燃烧，产生热量和压力。

最后，燃烧室内的压力达到一定阈值时，气体发生爆轰反应，产生强大的压力和冲击波，将火焰压至崩溃。

爆轰型阻火器的灭火剂通常是一种易燃或爆炸性的气体，如乙炔、丙炔、液化石油气等。

在发生爆轰反应时，灭火剂会迅速燃烧或爆炸，产生巨大的能量来消除火焰。

总体而言，爆轰型阻火器利用爆轰反应来实现快速和有效的灭火，具有灭火迅速、适用范围广等优点，但受到爆炸和安全性的限制，使用时需要谨慎操作。

阻火器的分类及选型1。

阻火器的分类1.0.1 按性能分类1。

0 。

1。

1 阻爆燃型阻火器：用于阻止亚声速传播的火焰蔓延。

1。

0 .1。

2 阻爆轰型阻火器：用于阻止声速和超声速传播的火焰蔓延。

1。

0。

2按使用场所分类1。

0。

2。

1放空型阻火器：安装在储罐（或槽车)的放空管道上，用以防止外部火焰传入储罐(或槽车)内，分为管端型和普通型。

管端型：一端与大气相通,为防止灰尘和雨水进入阻火器内部,顶部安装由温度控制开启的防风雨帽。

管端型放空阻火器为阻爆燃型.普通型:两端与管道相连，通过下游管道与大气相通.分为阻爆燃型和阻爆轰型.1。

0-2.2管道阻火器:安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端.分为阻爆燃型和阻爆轰型。

1。

0.3 按结构分类1.0-3。

1 充填型阻火器充填型阻火器又称填料型阻火器。

1.0。

3。

2 板型阻火器板型阻火器有平行板型和多孔板型两种.1。

0—3.3 金属网型阻火器这种类型的阻火器熄灭火焰的能力有限，目前已很少使用。

1.0—3.4液封型阻火器这类阻火器的特点是可以用于含有少量固体粉粒的物料体系.1。

0—3.5波纹型阻火器以上5种类型的阻火器在工业实践过程中，波纹型阻火器由于其稳定的性能而得到广泛的应用。

本规定以波纹型阻火器为例来说明阻火器的选用、安装和维护。

2。

阻火器的选用2.0。

1 阻火器的选用步骤2。

0.1。

1 根据使用场所决定采用放空阻火器还是管道阻火器。

2.0.1.2 确定采用阻爆燃型阻火器还是阻爆轰型阻火器。

火焰波在管道内的传播速度不仅与介质种类、所在管道的温度、压力有关外，还与阻火器与点火源之间的距离、安装位置、阻火器与点火源间的管道形状有关。

因此选用的阻火器阻火元件的通道直径要能阻止这种情况下的火焰蔓延,这就需要确定是采用阻爆燃型还是阻爆轰型阻火器，通常由试验或根据经验来确定。

2。

0。

1。

3 根据介质在实际工况条件下的MESG值来选用合适规格的阻火器.（1）国标《爆炸性环境用防爆电气设备通用要求）(GB3 836.1 -83）中，对爆炸性气体混合物按最大试验安全间隙（MESG）分成不同的技术安全等级,见表4.O.tMESG分级表表4。

阻火器阻火器又名防火器，阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。

阻火器简介阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。

阻火器的阻火层结构有砾石型、金属丝网型或波纹型。

适用于可燃气体管道，如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。

本阀可与呼吸阀配套使用,亦可单独使用。

本类阀门在管道中一般应当按照工况正确安装。

阻火器分类产品概述：阻火器通常与呼吸阀配套或单独使用，也可适用内浮顶式油罐的通气管上。

阻火器是用来阻止易燃气体蒸汽的火焰向外蔓延的安全装置。

它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。

要求阻火元件的缝隙或通道尽量小，因而当火焰进入阻火器后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。

波纹阻火器ZGB-1新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。

网型阻火器HGS07型网型阻火器适用于储存闪点低于28℃的甲类油品和闪点低于28℃的乙类油品，也适用地储存物料以氮气封顶的拱顶罐上，砾石阻火器与网型原理同上，用在管道上。

与呼吸阀、呼吸人孔配套使用，亦可单独使用。

抽屉式波纹阻火器ZGB-2（全天候）型抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上，通常与呼吸阀配套使用，其主要功能是允许易燃易爆的气体通过，对外界传入储罐的火焰起有阻止与窒息作用。

该阻火器可以与通气管配套或单独使用，其它规格产品可按用户要求提供。

阻爆燃型管道阻火器输送可燃性气体的管道上，火炬系统，油气回收系统、加热炉燃料气的网管上，空气净化通化系统，气体分析系统，煤矿瓦斯排放系统、腐蚀性可燃系统氧气管道阻火器FP-XT 型氧气管道阻火器和FPV-XT 型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。

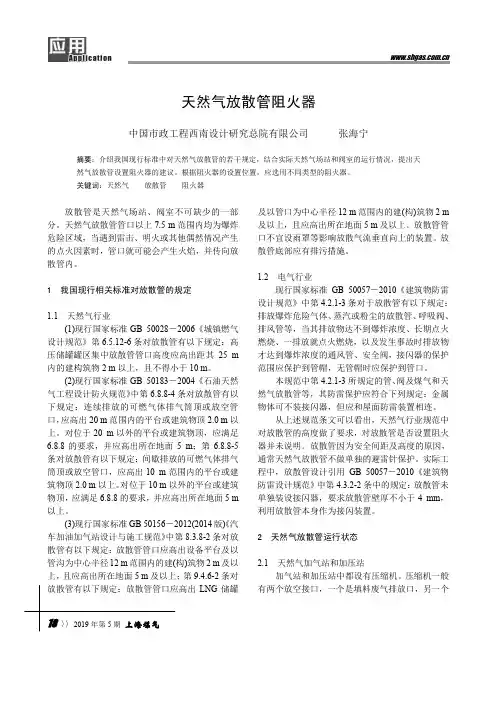

18〉〉2019年第5期上海煤气天然气放散管阻火器中国市政工程西南设计研究总院有限公司张海宁摘要：介绍我国现行标准中对天然气放散管的若干规定，结合实际天然气场站和阀室的运行情况，提出天然气放散管设置阻火器的建议。

根据阻火器的设置位置，应选用不同类型的阻火器。

关键词：天然气放散管阻火器放散管是天然气场站、阀室不可缺少的一部分。

天然气放散管管口以上7.5 m范围内均为爆炸危险区域，当遇到雷击、明火或其他偶然情况产生的点火因素时，管口就可能会产生火焰，并传向放散管内。

1 我国现行相关标准对放散管的规定1.1 天然气行业(1)现行国家标准GB 50028－2006《城镇燃气设计规范》第6.5.12-6条对放散管有以下规定：高压储罐罐区集中放散管管口高度应高出距其25 m 内的建构筑物2 m以上，且不得小于10 m。

(2)现行国家标准GB 50183－2004《石油天然气工程设计防火规范》中第6.8.8-4条对放散管有以下规定：连续排放的可燃气体排气筒顶或放空管口，应高出20 m范围内的平台或建筑物顶2.0 m以上。

对位于20 m以外的平台或建筑物顶，应满足6.8.8的要求，并应高出所在地面5 m；第6.8.8-5条对放散管有以下规定：间歇排放的可燃气体排气筒顶或放空管口，应高出10 m范围内的平台或建筑物顶2.0 m以上。

对位于10 m以外的平台或建筑物顶，应满足6.8.8的要求，并应高出所在地面5 m 以上。

(3)现行国家标准GB 50156－2012(2014版)《汽车加油加气站设计与施工规范》中第8.3.8-2条对放散管有以下规定：放散管管口应高出设备平台及以管沟为中心半径12 m范围内的建(构)筑物2 m及以上，且应高出所在地面5 m及以上；第9.4.6-2条对放散管有以下规定：放散管管口应高出LNG储罐及以管口为中心半径12 m范围内的建(构)筑物2 m 及以上，且应高出所在地面5 m及以上。

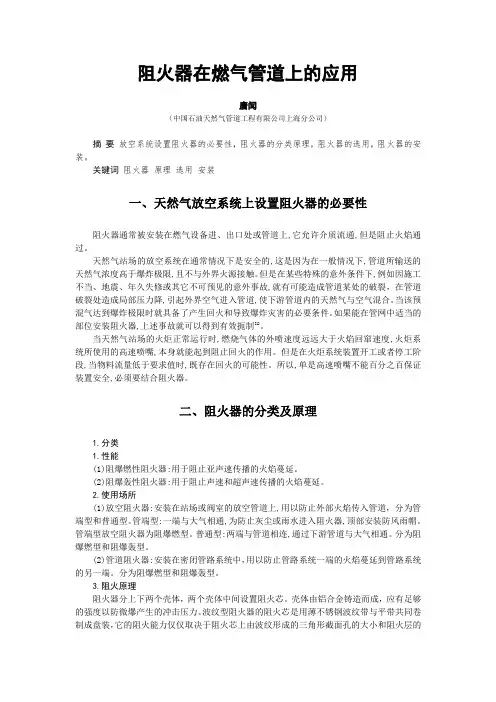

阻火器在燃气管道上的应用唐闻（中国石油天然气管道工程有限公司上海分公司）摘要放空系统设置阻火器的必要性，阻火器的分类原理，阻火器的选用，阻火器的安装。

关键词阻火器原理选用安装一、天然气放空系统上设置阻火器的必要性阻火器通常被安装在燃气设备进、出口处或管道上,它允许介质流通,但是阻止火焰通过。

天然气站场的放空系统在通常情况下是安全的,这是因为在一般情况下,管道所输送的天然气浓度高于爆炸极限,且不与外界火源接触。

但是在某些特殊的意外条件下,例如因施工不当、地震、年久失修或其它不可预见的意外事故,就有可能造成管道某处的破裂，在管道破裂处造成局部压力降,引起外界空气进入管道,使下游管道内的天然气与空气混合。

当该预混气达到爆炸极限时就具备了产生回火和导致爆炸灾害的必要条件。

如果能在管网中适当的部位安装阻火器,上述事故就可以得到有效扼制[1]。

当天然气站场的火炬正常运行时,燃烧气体的外喷速度远远大于火焰回窜速度,火炬系统所使用的高速喷嘴,本身就能起到阻止回火的作用。

但是在火炬系统装置开工或者停工阶段,当物料流量低于要求值时,既存在回火的可能性。

所以,单是高速喷嘴不能百分之百保证装置安全,必须要结合阻火器。

二、阻火器的分类及原理1.分类1.性能(1)阻爆燃性阻火器:用于阻止亚声速传播的火焰蔓延。

(2)阻爆轰性阻火器:用于阻止声速和超声速传播的火焰蔓延。

2.使用场所(1)放空阻火器:安装在站场或阀室的放空管道上,用以防止外部火焰传入管道，分为管端型和普通型。

管端型:一端与大气相通,为防止灰尘或雨水进入阻火器,顶部安装防风雨帽。

管端型放空阻火器为阻爆燃型。

普通型:两端与管道相连,通过下游管道与大气相通。

分为阻爆燃型和阻爆轰型。

(2)管道阻火器:安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端。

分为阻爆燃型和阻爆轰型。

3.阻火原理阻火器分上下两个壳体，两个壳体中间设置阻火芯。

壳体由铝合金铸造而成，应有足够的强度以防微爆产生的冲击压力。

阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。

阻火器有很多种，今天给大家讲讲一讲阻爆燃型阻火器。

阻爆燃型阻火器由氧气供给到爆炸前锋面来控制燃烧速率，爆炸前锋面以亚音速在未燃烧气体中传播。

传播机理是传热效应。

在爆燃中，燃烧反应强烈依赖于能量释放区域中的热量和质量扩散。

阻火器采用双向构造，可阻止亚音速爆燃，在熄灭火焰源头的同时，可消除爆燃和爆轰产生的高速和高压。

阻火芯采用波纹板形式，易于清洗，抗压强度高，有效控制压力降，因此能有效使用在任意管道系统。

阻爆燃型阻火器常用于高于环境/大气温度和压力（通常达60°C 0.01MPa.g）下的工艺操作。

根据客户要求，可以提供特殊材料和防护涂层，适用于甲烷、丙烯、乙烯类易燃介质使用。

型号规格公称压力温度ZFG 阻爆燃型阻火器1/2”(15mm)-64”(1600mm)PN2.5-PN420150LB-2500LB-196℃-600℃壳体阻火芯垫片连接标准碳钢304不锈钢316L 不锈钢哈氏合金其他304不锈钢316不锈钢哈氏合金PTFE 其他石墨复合垫PTFE 碳纤维其他螺纹（ANSI 及GB）对焊（ANSI 及GB）法兰（ANSI、DIN、JIS 及GB）口径SIZE L（mm）H（mm）温度传感器口(In.)大约重量（Kg）DN In.151/2155215--12 203/4155215--12 2511552153/812 401-1/21802553/818 5022252853/819 652-1/22552953/825 8032603051/229 10043203051/235 150********/252 20084853851/270 250105953953/491 300126354053/4112 350148004703/4138 400168604953/4175 450189305203/4210 5002010005403/4245注：更大尺寸可以定制，也可以按客户提供图纸加工。

阻火器简介阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。

阻火器的阻火层结构有砾石型、金属丝网型或波纹型。

适用于可燃气体管道，如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。

本阀可与呼吸阀配套使用,亦可单独使用。

本类阀门在管道中一般应当按照工况正确安装。

阻火器性能主要性能:1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。

结构合理，重量轻、耐腐蚀。

易检修，安装方便。

阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

阻火器主要由壳体和滤芯两部分组成。

壳体应具有足够的强度，以承受爆炸产生的冲击压力。

滤芯是组织火焰传播的主要构件，常用的有金属网滤芯和波纹型滤芯两种。

金属网型滤芯用直径0.23~0.31 5mm的不锈钢或铜网，多层重叠组成。

目前国内的阻火器通常采用16~22目金属网，为4~12层。

波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。

波纹型阻火器能组织爆燃的猛烈火焰，并能承受相应的机械和热力作用，流动阻力小，易于清洗和更换。

阻火器工作原理关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。

1传热作用燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。

低于着火点,燃烧就会停止。

依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。

当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。

设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。

2 器壁效应燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。

阻爆轰阻火器距火源安装距离对照表更新时间：2021-12-05 04:10:33管道阻火器作为石油化工管道上至关重要的安全设备之一，其正确的选用十分关键，关于如何正确的选用和安装阻火器，内容如下：所选用的阻火器，其安全阻火速度应大于安装位置可能达到的火焰传播速度。

与燃烧器连接的可燃气体输送管道，在无其他防回火设施时，应设阻火器。

阻止以亚音速传播的火焰，应使用阻爆燃型阻火器，其安装位置宜靠近火源。

阻止以音速或超音速传播的火焰，应使用阻爆轰型阻火器，其安装位置应远离火源。

不同公称直径的阻爆轰型阻火器，所要求的距火源zui小安装距离见下表。

阻爆轰阻火器距火源安装距离对照表15 0.520 1.025 1.532 2.040 3.050 4.065 6.080 8.0100 10.0125 10.0150 10.0200 10.0在寒冷地区使用的阻火器，应选用部分或整体带加热套的壳体，也可采用其他伴热方式。

在特殊情况下，可根据需要选用设有冲洗管、压力计、温度计、排污口等接口的阻火器。

安装于管端的阻火器，当公称直径小于DN50时宜采用螺纹连接；当公称直径大于或等于DN50，当公称直径大于或等于DN50时，宜采用法兰连接。

安装于管道中的阻火器，宜采用法兰连接。

安装于管端的阻火器，应带有可自动开启的防雨通风罩。

储罐之间气相连通管道各支管上的阻火器应选用防爆轰型。

储罐顶部的油气排放管道，应在与罐顶的连接处选用防爆轰型阻火器。

储罐顶部保护性气体及油气排放管道的集合管上应选用防爆轰型阻火器、紧急放空管设置防爆燃型阻火器。

装卸设施的油气排放（或回收）总管与各支线的气相管道之间应设置防爆轰型阻火器。

可燃气体放空管道在接入火炬前，若设置阻火器时，应选用防爆轰型阻火器。

阻火器材质的选用，应满足以下要求：安装于管端的阻火器壳体，宜采用铸铁和含镁量不大于0.5%的铸铝合金，也可按设计要求采用其他材料；安装于管道中的阻火器壳体，宜采用铸钢或碳钢焊接，也可按设计要求采用其他材料；阻火层芯件和安装于管道中的阻火器芯壳及芯件压环应采用不锈钢；安装于管端的阻火器芯壳及芯件压环，宜采用铸铁或铸铝。
