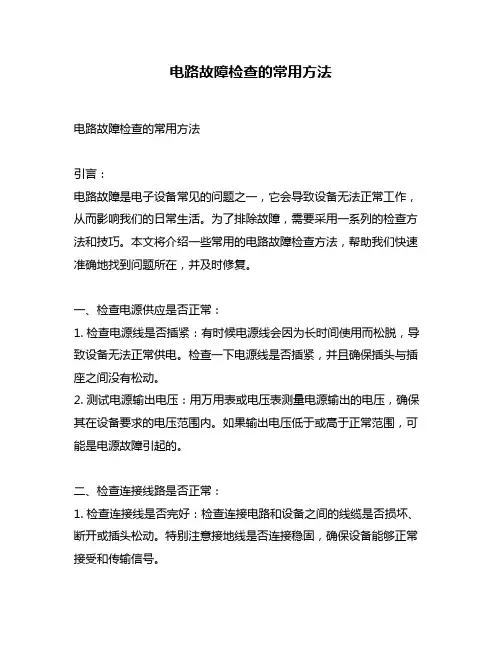

电路故障检查的常用方法电路故障检查的常用方法引言：电路故障是电子设备常见的问题之一，它会导致设备无法正常工作，从而影响我们的日常生活。

为了排除故障，需要采用一系列的检查方法和技巧。

本文将介绍一些常用的电路故障检查方法，帮助我们快速准确地找到问题所在，并及时修复。

一、检查电源供应是否正常：1. 检查电源线是否插紧：有时候电源线会因为长时间使用而松脱，导致设备无法正常供电。

检查一下电源线是否插紧，并且确保插头与插座之间没有松动。

2. 测试电源输出电压：用万用表或电压表测量电源输出的电压，确保其在设备要求的电压范围内。

如果输出电压低于或高于正常范围，可能是电源故障引起的。

二、检查连接线路是否正常：1. 检查连接线是否完好：检查连接电路和设备之间的线缆是否损坏、断开或插头松动。

特别注意接地线是否连接稳固，确保设备能够正常接受和传输信号。

2. 测试连接线路的连通性：使用万用表或线路测试仪，测试连接线路是否有断路或短路现象。

如果检测到接线有问题，需要重新连接或更换线路。

三、检查元器件是否正常：1. 检查元器件的外观：仔细检查电路板上的元器件，看是否有明显的物理损坏或烧焦痕迹。

如果发现有问题的元器件，需要及时更换。

2. 测量元器件的参数：使用万用表或测试仪器，测量电路中各个元器件的电阻、电容、电感等参数。

比较测量结果与正常值的差异，找出故障元器件。

四、检查电路板是否正常：1. 目视检查电路板表面：认真检查电路板上的焊点是否焊接良好，是否有焊接错误的地方。

检查电路板表面是否有氧化、腐蚀或积尘现象。

2. 使用测试仪器检测电路板：a. 使用电表测量电路板上的连通性，确保电路路径正确无误。

b. 使用示波器检测电路板上的信号波形，分析信号是否正常。

c. 使用热成像仪等热量检测仪器，检查电路板是否有热点或过热现象。

五、检查软件和设置问题：1. 检查设备的软件设置：确保设备的软件设置正确，没有被意外更改或重置。

检查设备的参数设定、开关设置以及相关的软件程序设置。

电路板故障诊断与检修方法（电路板七大故障表现及诊断处理方法）一、电容故障电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。

电容损坏表现为：容量变小、完全失去容量、漏电、短路。

电容在电路中所起的作用不同，引起的故障也各有特点：在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。

用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出；或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。

这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。

电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。

这个规律不但适用电解电容，也适用其它电容。

所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。

所以在检修查找时应有所侧重。

有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。

在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。

所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜。

二、电阻故障常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。

电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。

电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。

常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。

前两种电阻应用最广，其损坏的特点：一是、低阻值（100。

以下）和高阻值（100k。

以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是、低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。

电路故障分析方法
电路故障分析方法是用来确定电路中故障原因的方法。

以下是常用的几种电路故障分析方法：
1. 品质精益故障分析法（Quality Lean Fault Analysis, QLFA）：该方法是通过分析故障现象和相关数据，来找出根本原因并解决故障的方法。

它可以帮助确定故障的类型、位置和原因，从而快速找到解决故障的方案。

2. 打印电路板（Printed Circuit Board, PCB）故障分析法：该方法适用于对电路板上的故障进行分析。

它通过检查电路板上的元件和连接，以及使用测试仪器进行电路测试，来确定故障的原因和位置。

3. 递归置换故障分析法（Recurrent Replacement Fault Analysis, RRFA）：该方法通过逐步替换电路中的元件，来确定故障的原因。

它可以帮助确定是哪个元件导致了故障，并进行相应的修复或更换。

4. 电路故障模拟分析法：该方法使用计算机软件来模拟电路中各个元件的工作情况，以及故障产生的原因。

通过分析模拟结果，可以确定故障的位置和原因，从而采取相应的措施修复故障。

5. 外观检查法：该方法通过对电路外观进行检查，寻找可能存在的损坏、松动、短路等问题，以确定故障的原因。

i
这些方法可以单独或联合使用，根据具体情况选择合适的方法进行电路故障分析。

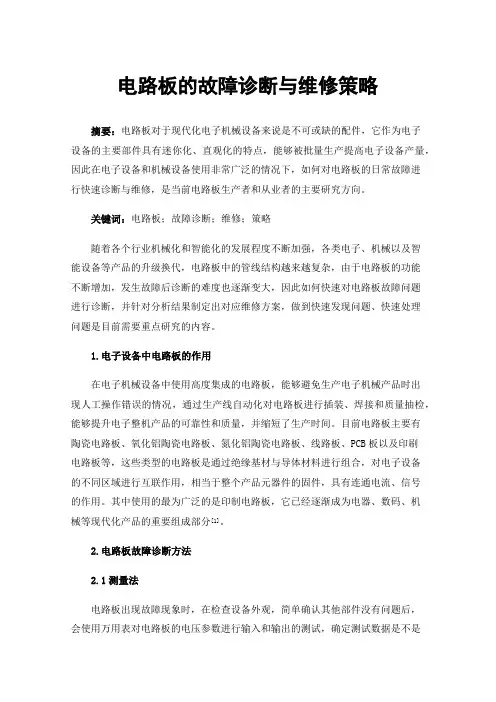

电路板的故障诊断与维修策略摘要：电路板对于现代化电子机械设备来说是不可或缺的配件，它作为电子设备的主要部件具有迷你化、直观化的特点，能够被批量生产提高电子设备产量，因此在电子设备和机械设备使用非常广泛的情况下，如何对电路板的日常故障进行快速诊断与维修，是当前电路板生产者和从业者的主要研究方向。

关键词：电路板；故障诊断；维修；策略随着各个行业机械化和智能化的发展程度不断加强，各类电子、机械以及智能设备等产品的升级换代，电路板中的管线结构越来越复杂，由于电路板的功能不断增加，发生故障后诊断的难度也逐渐变大，因此如何快速对电路板故障问题进行诊断，并针对分析结果制定出对应维修方案，做到快速发现问题、快速处理问题是目前需要重点研究的内容。

1.电子设备中电路板的作用在电子机械设备中使用高度集成的电路板，能够避免生产电子机械产品时出现人工操作错误的情况，通过生产线自动化对电路板进行插装、焊接和质量抽检，能够提升电子整机产品的可靠性和质量，并缩短了生产时间。

目前电路板主要有陶瓷电路板、氧化铝陶瓷电路板、氮化铝陶瓷电路板、线路板、PCB板以及印刷电路板等，这些类型的电路板是通过绝缘基材与导体材料进行组合，对电子设备的不同区域进行互联作用，相当于整个产品元器件的固件，具有连通电流、信号的作用。

其中使用的最为广泛的是印制电路板，它已经逐渐成为电器、数码、机械等现代化产品的重要组成部分[1]。

2.电路板故障诊断方法2.1测量法电路板出现故障现象时，在检查设备外观，简单确认其他部件没有问题后，会使用万用表对电路板的电压参数进行输入和输出的测试，确定测试数据是不是在正常值范围内，如果是异常就通过电压数值对应故障表确定问题发生的原因。

这个方法相对来说比较简单，用时较短，能够初步排查是否为电路板故障，并且对应异常数值能够找到问题原因。

采用测量分析法就需要维修人员能够熟悉产品生产厂家提供的设备维护资料，并能够记录设备初始状态时的相关数值，以此作为后续电路板故障的诊断参照内容。

电路板维修的检测方法电路板是电子产品中最重要的组成部分之一，负责传导和控制电流。

在电路板出现故障时，为了进行维修，需要使用各种检测方法来确定问题的原因和位置。

以下是常用的电路板维修检测方法：1.目视检查：首先，要进行电路板的目视检查，观察电路板是否有明显的损坏、烧毁或液体渗入等情况。

检查电路板上的元件是否有松动、焊接错误或损坏，如电容器是否鼓胀等。

2.多用表测试：通过使用万用表、电阻表、电容表等测试仪器，检测电路板上的电压、电流、电阻和电容等参数值。

这可以帮助确定是否有电路短路、断路或元件损坏等问题。

3.热红外检测：使用热红外摄像机扫描电路板表面，检测是否存在过热现象。

过热往往是电路板中的元件或电路短路的迹象，这样可以帮助维修人员找到故障部位。

4.X射线检测：对于多层电路板，可以使用X射线检测仪来查看电路板内部分层情况。

这可以帮助确定是否有焊接错误、层与层之间的短路或断路等问题。

5.红外回流焊接：红外回流焊接是一种常用的电路板组装和维修方法。

通过在故障区域施加适当的红外热量来重新焊接问题元件，以修复电路板。

6.组件替换：当确定电路板上的元件损坏时，可以使用相同或兼容的元件进行替换。

这要求维修人员具备良好的焊接技巧和判断元件是否符合规范的能力。

7.特殊测试仪器：对于复杂的电路板，常常需要使用专用的测试仪器进行检测。

例如，对于高频电路板，可以使用频谱分析仪来检测信号的频率分布和噪音水平。

8.基板测试夹具：对于大批量的电路板维修，可以使用基板测试夹具进行快速的自动化测试。

这些夹具可以通过准备好的测试程序来自动测试电路板上各种元件和连接。

以上是常用的电路板维修检测方法，不同的方法可以互相补充，帮助维修人员快速准确地找到电路板故障的原因和位置。

在进行维修工作时，请务必遵循安全操作规程，避免进一步损坏电路板或发生其他意外。

电路故障排查总结一、引言在电路设计与应用中，难免会遇到各种故障情况，如电路无法正常工作、电流过大、电压波动等问题。

因此，为了解决这些故障，本文对电路故障排查进行总结与分析，希望对今后的电路维护与故障排查工作有所借鉴。

二、故障现象描述在进行电路故障排查之前，我们首先需要准确描述和记录故障现象。

例如，电路的输出无法达到预期值，或是电压在工作中波动过大等等。

准确的故障现象描述有助于我们更快速地定位并解决问题。

同时，我们还需要了解电路的相关参数及设计要求，以便与故障现象进行对比分析。

三、故障排查步骤1. 检查电源供应电源是电路正常运行的基础。

我们需要确保电源的稳定性和适配性。

首先检查电源的线路连接是否良好，并使用示波器或电压表等工具测试电源的电压和电流。

如果电源有问题，必须及时进行维修或更换。

2. 检查电路连接电路的连接问题是故障的常见原因之一。

我们需要仔细检查电路板上的焊接是否牢固，元器件之间的连接是否正确。

同时，还需注意检查线路连接端子处的松动或氧化现象。

这些问题可能导致电流不稳定或是接触不良。

3. 检查元器件元器件的损坏或是选择不当也会引起电路故障。

我们需要对元器件进行检查，特别是在故障发生之前更换或添加的元器件。

使用万用表、电源和示波器等工具进行检测和对比，确认元器件的参数和性能是否满足工作要求。

如发现故障元件，及时更换。

4. 利用故障模拟与仿真工具在复杂的电子电路中，有时很难直接判断故障的原因。

此时，可以利用故障模拟与仿真工具来确定故障的发生位置。

这些工具能够模拟出各种可能的故障情况，帮助我们快速定位故障点。

5. 合理使用电路分析仪器电路分析仪器是故障排查的利器。

比如示波器、信号发生器等，它们可以帮助我们观察和分析电路的波形、频谱等特性。

在排查工作中，合理运用这些工具可以更准确地寻找故障原因。

6. 重新搭建电路进行测试在确认故障并排除可能的原因后，我们可以重新搭建电路进行测试。

与之前的故障现象进行对比，以验证故障是否已经解决。

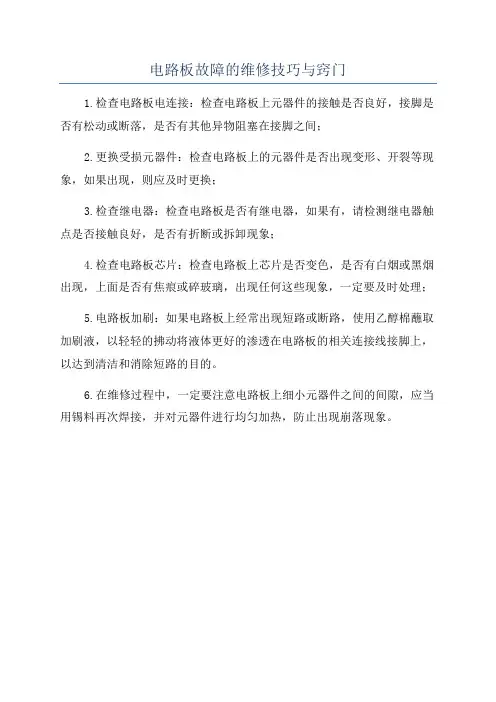

电路板故障的维修技巧与窍门
1.检查电路板电连接：检查电路板上元器件的接触是否良好，接脚是否有松动或断落，是否有其他异物阻塞在接脚之间；
2.更换受损元器件：检查电路板上的元器件是否出现变形、开裂等现象，如果出现，则应及时更换；
3.检查继电器：检查电路板是否有继电器，如果有，请检测继电器触点是否接触良好，是否有折断或拆卸现象；
4.检查电路板芯片：检查电路板上芯片是否变色，是否有白烟或黑烟出现，上面是否有焦痕或碎玻璃，出现任何这些现象，一定要及时处理；
5.电路板加刷：如果电路板上经常出现短路或断路，使用乙醇棉蘸取加刷液，以轻轻的拂动将液体更好的渗透在电路板的相关连接线接脚上，以达到清洁和消除短路的目的。

6.在维修过程中，一定要注意电路板上细小元器件之间的间隙，应当用锡料再次焊接，并对元器件进行均匀加热，防止出现崩落现象。

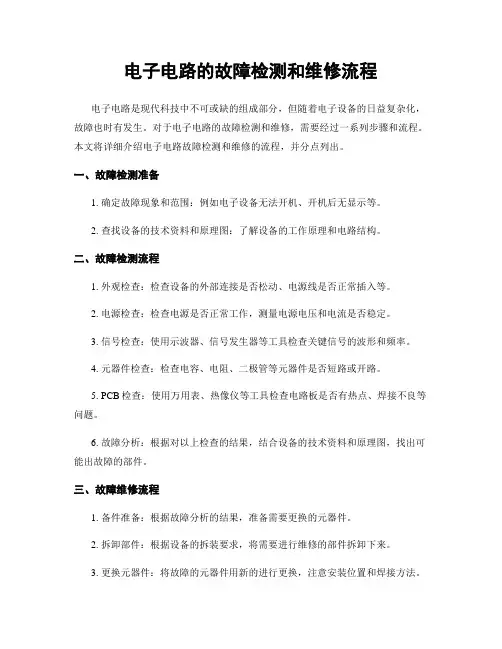

电子电路的故障检测和维修流程电子电路是现代科技中不可或缺的组成部分，但随着电子设备的日益复杂化，故障也时有发生。

对于电子电路的故障检测和维修，需要经过一系列步骤和流程。

本文将详细介绍电子电路故障检测和维修的流程，并分点列出。

一、故障检测准备1. 确定故障现象和范围：例如电子设备无法开机、开机后无显示等。

2. 查找设备的技术资料和原理图：了解设备的工作原理和电路结构。

二、故障检测流程1. 外观检查：检查设备的外部连接是否松动、电源线是否正常插入等。

2. 电源检查：检查电源是否正常工作，测量电源电压和电流是否稳定。

3. 信号检查：使用示波器、信号发生器等工具检查关键信号的波形和频率。

4. 元器件检查：检查电容、电阻、二极管等元器件是否短路或开路。

5. PCB检查：使用万用表、热像仪等工具检查电路板是否有热点、焊接不良等问题。

6. 故障分析：根据对以上检查的结果，结合设备的技术资料和原理图，找出可能出故障的部件。

三、故障维修流程1. 备件准备：根据故障分析的结果，准备需要更换的元器件。

2. 拆卸部件：根据设备的拆装要求，将需要进行维修的部件拆卸下来。

3. 更换元器件：将故障的元器件用新的进行更换，注意安装位置和焊接方法。

4. 清洁和保养：在进行维修的同时，进行设备的清洁和保养，确保设备的正常工作。

5. 单元测试：对更换元器件的单元进行测试，确认故障是否解决。

6. 装配和调试：将维修好的部件重新装配起来，并进行调试，确保设备的正常工作。

四、故障记录和分析1. 记录维修过程：将故障检测和维修的详细过程进行记录，包括问题现象、检修步骤和解决方案等。

2. 故障分析：对故障的具体原因进行分析，可以借助专业的故障分析工具和仪器。

五、总结和改进1. 总结经验：根据故障记录和分析的结果，总结经验教训，为以后的维修工作做好准备。

2. 改进维修流程：在日常维修工作中，不断优化流程和方法，提高工作效率和质量。

综上所述，电子电路故障检测和维修是一个复杂且技术密集的过程。

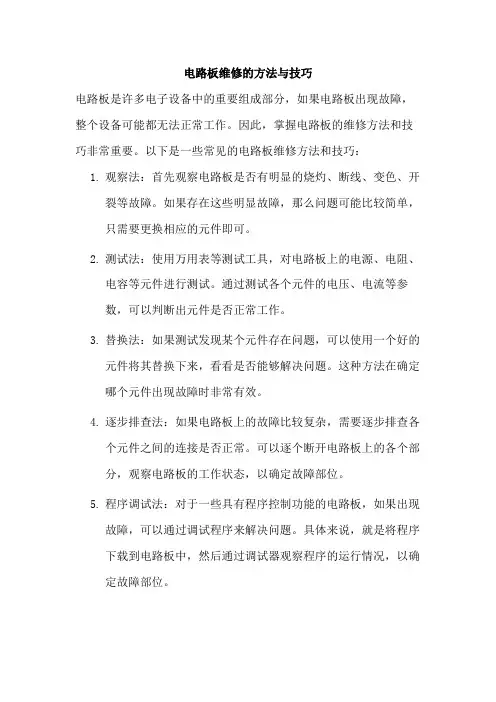

电路板维修的方法与技巧电路板是许多电子设备中的重要组成部分，如果电路板出现故障，整个设备可能都无法正常工作。

因此，掌握电路板的维修方法和技巧非常重要。

以下是一些常见的电路板维修方法和技巧：1.观察法：首先观察电路板是否有明显的烧灼、断线、变色、开裂等故障。

如果存在这些明显故障，那么问题可能比较简单，只需要更换相应的元件即可。

2.测试法：使用万用表等测试工具，对电路板上的电源、电阻、电容等元件进行测试。

通过测试各个元件的电压、电流等参数，可以判断出元件是否正常工作。

3.替换法：如果测试发现某个元件存在问题，可以使用一个好的元件将其替换下来，看看是否能够解决问题。

这种方法在确定哪个元件出现故障时非常有效。

4.逐步排查法：如果电路板上的故障比较复杂，需要逐步排查各个元件之间的连接是否正常。

可以逐个断开电路板上的各个部分，观察电路板的工作状态，以确定故障部位。

5.程序调试法：对于一些具有程序控制功能的电路板，如果出现故障，可以通过调试程序来解决问题。

具体来说，就是将程序下载到电路板中，然后通过调试器观察程序的运行情况，以确定故障部位。

除了以上几种方法，还有一些其他的电路板维修技巧。

例如，在维修电路板时需要注意安全，避免短路等危险情况。

另外，如果对电路板的维修不太熟悉，建议寻求专业人员的帮助，以免造成更大的损失。

总之，电路板的维修需要掌握一定的方法和技巧。

通过观察、测试、替换、逐步排查以及程序调试等方法，可以快速定位故障部位，并采取相应的措施进行修复。

同时，也需要注意安全问题，以免造成不必要的损失。

电路板常用的十种检测方法工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。

这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。

下面，我们就为大家介绍几种电路板的检测方法：1、信号注入法：此法是使用外部信号源的不同输出信号作为已知测试信号，并利用被检电子设备的终端指示器表明测试结果，检查时，根据具体要求，选择相应的信号源，获得不同指标的已知信号，由后级向前级检查，即从被检设备的终端指示器的输入端开始注入已知信号，然后依次由后级电路向前级电路推移。

在工业电路板维修中把已知的、不同测试信号分别注入各级电路的输入端，同时观察被检设备终端面指示器的反应是否正常，以此作为确定故障存在的部分和分析故障发生的原因的依据。

2、代换法：指是用已知完好的同型号、同规格电路板维修来代换被测电路板维修，可以判断出该电路板维修是否损坏。

3、非在线测量：指非在线测量在电路板维修未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号电路板维修各引脚之间的直流电阻值进行对比，以确定其是否正常。

4、在线测量：指在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量电路板维修的各引脚电压值、电阻值和电流值是否正常，来判断该电路板维修是否损坏。

5、参数测试法：就是运用仪器仪表（如在线维修测试仪）测试电子设备电路中的电压值，电流值、元件数值、器件参数等的一种电子设备故障检查方法。

通常，在不通电的情况下测量电阻值，在通电的情况下测量电压值、电流值，或拆下元器件测量其相关的参数。

6、波形观察法：这是一种对电子设备的动态检测法。

它借助示波器，观察电子设备故障部位或相关部位的波形，并根据测试得到的波形形状、幅度参数、时间参数与电子设备正常波形参数的差异，分析故障原因采取检修措施，在工控电路板维修中波形观察法是一种十分重要的、能定量的测试检修方法。

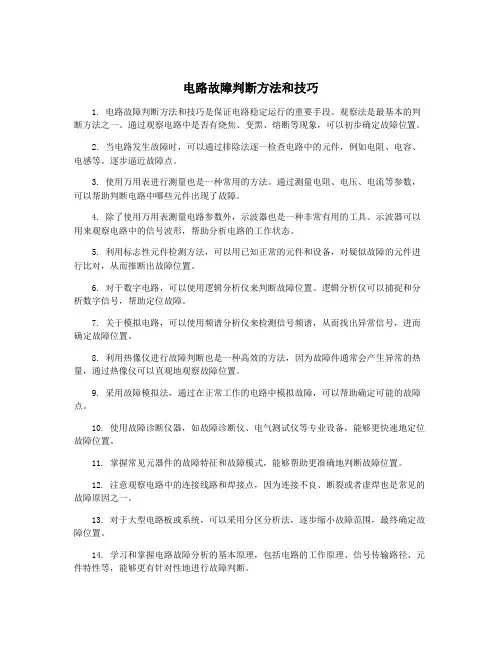

电路故障判断方法和技巧1. 电路故障判断方法和技巧是保证电路稳定运行的重要手段。

观察法是最基本的判断方法之一。

通过观察电路中是否有烧焦、变黑、熔断等现象，可以初步确定故障位置。

2. 当电路发生故障时，可以通过排除法逐一检查电路中的元件，例如电阻、电容、电感等。

逐步逼近故障点。

3. 使用万用表进行测量也是一种常用的方法。

通过测量电阻、电压、电流等参数，可以帮助判断电路中哪些元件出现了故障。

4. 除了使用万用表测量电路参数外，示波器也是一种非常有用的工具。

示波器可以用来观察电路中的信号波形，帮助分析电路的工作状态。

5. 利用标志性元件检测方法，可以用已知正常的元件和设备，对疑似故障的元件进行比对，从而推断出故障位置。

6. 对于数字电路，可以使用逻辑分析仪来判断故障位置。

逻辑分析仪可以捕捉和分析数字信号，帮助定位故障。

7. 关于模拟电路，可以使用频谱分析仪来检测信号频谱，从而找出异常信号，进而确定故障位置。

8. 利用热像仪进行故障判断也是一种高效的方法，因为故障件通常会产生异常的热量，通过热像仪可以直观地观察故障位置。

9. 采用故障模拟法，通过在正常工作的电路中模拟故障，可以帮助确定可能的故障点。

10. 使用故障诊断仪器，如故障诊断仪、电气测试仪等专业设备，能够更快速地定位故障位置。

11. 掌握常见元器件的故障特征和故障模式，能够帮助更准确地判断故障位置。

12. 注意观察电路中的连接线路和焊接点，因为连接不良、断裂或者虚焊也是常见的故障原因之一。

13. 对于大型电路板或系统，可以采用分区分析法，逐步缩小故障范围，最终确定故障位置。

14. 学习和掌握电路故障分析的基本原理，包括电路的工作原理、信号传输路径、元件特性等，能够更有针对性地进行故障判断。

15. 如果电路故障不明显，可以尝试使用敲击法，通过敲击或轻微震动来观察是否存在松动或接触不良的问题。

16. 电路故障判断时，要注意安全，避免触电或短路引发危险。

电路电路板维修的检测方法板维修的检测方法伴随着中国迅速成为“世界工厂”，大量昂贵的先进工业自动化设备引进到中国，同时国内的装备也在不断地进步，不断地有新的国产先进自动化设备充实到“世界工厂”来。

设备使用日久、操作不当、工厂环境的影响等因素都可导致某台设备甚至整条生产线“罢工”。

简单故障，一般企业的设备维护人员可以解决，但复杂故障，比如控制电路板故障，由于条件、技术所限，就难以对付了。

通常企业会找相关设备供应商购买新板替代，购板的高额费用（少则几千元，多则上万十几万元）以及停工待机的时间（从国外寄过来至少要半个月以上）往往令企业损失重大，深感头痛。

其实大多数工控电路板在国内都是可以维修的，您只要花费不到1/3的费用，不到1/3的时间，我们的专业维修工程师就可以帮您解决问题。

工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。

这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。

现在的电子产品往往由于一块电路板维修板的个别配件损坏，导致一部分或几个部分不能正常工作，影响设备的正常使用。

那我们如何对电路板维修检测呢?电路板维修现与大家分享下电路板维修检测的经验。

通常一台设备里面有许多个电路板维修，当拿到一部有故障的电路板维修的设备时，首先要根据故障现象，判断出故障的大体部位，然后通过测量，把故障的可能部位逐步缩小，最后找到故障所在。

要找到故障所在必须通过检测，通常修理人员都采用测引脚电压方法来判断，但这只能判断出故障的大致部位，而且有的引脚反应不灵敏，甚至有的没有什么反应。

就是在电压偏离的情况下，也包含外围元件损坏的因素，还必须将集成块内部故障与外围故障严格区别开来，因此单靠某一种方法对电路板维修是很难检测的，必须依赖综合的检测手段。

电路板常用的十种检测方法电路板的检测方法是确保电路板质量的关键。

以下是电路板常用的十种检测方法：1.目视检查：这是最简单和最常用的检测方法。

通过人工检查电路板上的元件和焊接点，确保没有损坏、错误或缺陷。

2.X射线检测：X射线检测可以用于检查焊点的质量和连接是否牢固。

它可以检测焊点的位置和焊接连接是否正确。

3.红外线检测：红外线检测用于检测焊点的温度。

通过红外线探测器，可以检测焊点的温度是否均匀和适当。

4.热传导检测：热传导检测用于检测电路板上的热量传递效果。

它可以检测散热器的性能和是否存在导热问题。

5.电磁干扰检测：电磁干扰检测用于检测电路板上的电磁干扰。

通过放置电磁干扰传感器，可以检测线路上的电磁干扰是否超过可接受的范围。

6.电压和电流测试：电压和电流测试用于检测电路板上的电压和电流是否符合设计规格。

通过测试仪器，可以测量电路板上的电压和电流数值。

7.同步检测：同步检测用于检测电路板上不同部分之间的同步性。

它可以检测电路板上的时序问题或时钟信号同步性的错误。

8.接地电阻测试：接地电阻测试用于检测电路板的接地系统是否正常工作。

通过检测电阻值，可以确定接地系统的有效性。

9.尺寸测量：尺寸测量用于检测电路板上元件和孔径的尺寸是否符合设计规格。

通过使用千分尺或测量仪器，可以测量电路板上的尺寸。

10.功能测试：功能测试用于检测电路板是否能正常工作。

通过对电路板施加正常工作条件，然后使用测试仪器检查输出，可以确定电路板的功能性能。

总结起来，电路板常用的十种检测方法包括目视检查、X射线检测、红外线检测、热传导检测、电磁干扰检测、电压和电流测试、同步检测、接地电阻测试、尺寸测量和功能测试。

这些检测方法可以确保电路板的质量和性能，保证其在实际应用中的可靠性和稳定性。

PCB电路板的3个检测方法PCB板的检测是时候要注意一些细节方面，以便更准备的保证产品质量，在检测PCB板的时候，我们应注意下面的9个小常识。

01检测PCB的9个常识1、严禁在无隔离变压器的情况下，用已接地的测试设备去接触底板带电的电视、音响、录像等设备来检测PCB板严禁用外壳已接地的仪器设备直接测试无电源隔离变压器的电视、音响、录像等设备。

虽然一般的收录机都具有电源变压器，当接触到较特殊的尤其是输出功率较大或对采用的电源性质不太了解的电视或音响设备时，首先要弄清该机底盘是否带电，否则极易与底板带电的电视、音响等设备造成电源短路，波及集成电路，造成故障的进一步扩大。

2、检测PCB板要注意电烙铁的绝缘性能不允许带电使用烙铁焊接，要确认烙铁不带电，把烙铁的外壳接地，对MOS电路更应小心，能采用6~8V的低压电烙铁就更安全。

3、检测PCB板前要了解集成电路及其相关电路的工作原理检查和修理集成电路前首先要熟悉所用集成电路的功能、内部电路、主要电气参数、各引脚的作用以及引脚的正常电压、波形与外围元件组成电路的工作原理。

如果具备以上条件，那么分析和检查会容易许多。

4、测试PCB板不要造成引脚间短路电压测量或用示波器探头测试波形时，表笔或探头不要由于滑动而造成集成电路引脚间短路，在与引脚直接连通的外围印刷电路上进行测量。

任何瞬间的短路都容易损坏集成电路，在测试扁平型封装的CMOS集成电路时更要加倍小心。

5、检测PCB板测试仪表内阻要大测量集成电路引脚直流电压时，应选用表头内阻大于20KΩ/V的万用表，否则对某些引脚电压会有较大的测量误差。

6、检测PCB板要注意功率集成电路的散热功率集成电路应散热良好，不允许不带散热器而处于大功率的状态下工作。

7、检测PCB板引线要合理如需要加接外围元件代替集成电路内部已损坏部分，应选用小型元器件，且接线要合理以免造成不必要的寄生耦合，尤其是要处理好音频功放集成电路和前置放大电路之间的接地端。

万用表检修电路板的方法一、电压测量电压测量是检修电路板的重要步骤之一。

通过测量电路板上的关键点或节点电压，可以确定电路板是否正常工作。

在测量电压时，应选择适当的量程，并将万用表的红色探针接正极，黑色探针接负极。

例如，在测量电源电压时，应将万用表量程选择为直流电压档，并将探针接到电源的正负极上。

二、电阻测量电阻测量是检查电路元件是否正常工作的重要手段之一。

通过测量元件的电阻值，可以判断元件是否损坏或性能下降。

在测量电阻时，应将万用表量程选择为适当的电阻档位，并将探针接到电阻的两端。

如果电阻值与标称值相符，则说明元件正常；如果电阻值异常，则说明元件可能损坏或性能不佳。

三、电流测量电流测量是检查电路板工作状态的另一种方法。

通过测量电路的电流，可以判断电路是否正常工作。

在测量电流时，应将万用表量程选择为适当的电流档位，并将探针串入电路中。

如果电流值正常，则说明电路工作正常；如果电流值异常，则说明电路可能存在故障。

四、晶体管测试晶体管测试是检查晶体管是否正常工作的重要手段之一。

通过测量晶体管的各个极之间的电阻值，可以判断晶体管是否正常工作。

在测试时，应将万用表量程选择为适当的电阻档位，并将探针分别接到晶体管的各个极上。

如果测试结果与标称值相符，则说明晶体管正常；如果测试结果异常，则说明晶体管可能损坏或性能不佳。

五、音频测试音频测试是检查音频电路是否正常工作的重要手段之一。

通过测试音频信号的幅度和频率响应等参数，可以判断音频电路是否正常工作。

在测试时，应将万用表量程选择为适当的音频档位，并将探针接到音频信号的输入或输出端上。

如果测试结果正常，则说明音频电路工作正常；如果测试结果异常，则说明音频电路可能存在故障。

六、短路检查短路检查是检查电路板是否存在短路的重要手段之一。

通过测量电路板上的关键点或节点电压，可以判断是否存在短路现象。

在检查时，应将万用表量程选择为适当的电压档位，并将探针接到电路板的各个节点上。

电路故障排除技巧电路故障排除是电子工程师和技术人员经常面临的一项重要任务。

在电路设计和维护过程中，由于各种原因可能会导致电路出现故障，影响设备的正常运行。

因此，掌握一些电路故障排除的技巧对于提高工作效率和准确诊断问题至关重要。

以下是一些常用的电路故障排除技巧，希望对大家有所帮助。

1. 检查电路连接在排除电路故障时，首先要检查电路的连接情况。

有时候电路故障是由于接插件松动或连接不良导致的，因此及时检查和紧固连接件可以帮助解决问题。

另外，检查电路板上的焊点和连接线是否完好也是必不可少的步骤。

2. 测试电路元件如果电路连接正常，但问题仍未解决，就需要测试电路元件。

使用万用表等测试仪器对电阻、电容、电感等元件进行检测，查找可能出现问题的元件并加以更换或修复。

此外，对集成电路芯片进行测试，确认其工作状态也是关键的一步。

3. 排除地线问题地线问题是电路故障中比较常见的一种情况。

当地线接地不良或地线线路断开时，会导致电路无法正常工作甚至完全损坏。

因此，在排除电路故障时，要特别留意地线是否连接良好，确保地线接地稳固可靠。

4. 采用分段法排除问题当电路故障比较复杂时，可以采用分段法逐步排除问题。

将电路分成若干段，逐段检查和测试，可以有针对性地定位故障点，缩小排查范围，提高排除效率。

5. 注意避雷保护雷击是电路常见的外部干扰因素，可能导致设备损坏甚至火灾等严重后果。

因此，在电路设计和维护中，要注意加强避雷保护措施，如安装避雷器、接地装置等，有效预防雷击对电路的影响。

6. 做好记录和标识在电路排除过程中，及时做好记录和标识也十分重要。

记录每一步排除故障的过程和结果，为后续的维护工作提供参考。

此外，对电路元件和连接线进行标识，方便以后的检修和更换工作。

7. 参考资料和经验借鉴在遇到难以解决的电路故障时，可以参考相关资料和借鉴他人的经验。

查阅电路设计手册、技术资料或向有经验的同行请教，可能会为排除问题提供新的思路和解决方案。

如何检查电路板短路故障
1 养成好习惯，
焊接时不要乱甩烙铁，如果把焊锡甩到芯片下面，就不容易查到。

有一次我不走运，把板上芯片全拆下来后才发现最后一片芯片下有甩进去的焊锡。

一般拆到一半就能找到问题点，这要看运气。

每次焊接完一个芯片就用万用表测一下电源和地是否短路；新到的板子首先检查电地是否短路。

重在预防，好像还真没什么好办法。

2 打开PCB图，点亮短路的网络，看什么地方离的最近，最容易被连到1块。

3 你在设计PCB板的时候看一下哪些地方布线间距比校窄，在焊接是不把甩锡，特别要注意IC内部短路哦
4 加大电流来查：采用低压大电流，5V以下，3－5A大电流，那里发热就时那里了
上面说的对，我前两天用电流源慢慢加压，虽然没有发现问题，但是再用万用表查时，居然不短路了，可能是哪地方的一点焊锡被电流熔掉了吧。

不过，这样做有点危险！
5 这个不要紧的,将每部分功能块分别通电,查看电源上的电流显示.
6 用5V大电流烧一下,我用这个办法100%解决短路问题.无集成电路时可看情况用12V等高点的电压.
7 你要注意是否是在两根距离很近的线之间焊点太大以致于把两根线联在一起了我上次把板子一部分一部分的查可是还是没有找到原因最后才发现是两根并行线有一个焊点结果我焊锡多了一点以至于把两根线连起来了
8 容易短路的地方：引脚很密的IC，USB插座。

VCC与GND引脚相连的其它器件。

电子电路故障六大检查方法在电子电路的故障排解过程中对于基础不高的人来说，有些时候不知道从哪里着手，基于这点，我总结了六点电子电路故障六大有用检查方法，盼望对大家有用！1、观看法这主要是在检查修理过程中，通过望（眼睛）闻（鼻子）问（耳朵听声音）切（用手触摸）直接观看电子设备以及元件有误损坏的推断方法望：通过眼晴观看：眼睛观看是观看法中的首选，通过观看，可以找到一些显易见的故障点。

但有些故障点不易发觉，稍不留意简单忽视，应特殊留意细节问题望（眼睛）a，观看电路板上是否有异物，若金属异物、焊珠、污垢、水汽等。

b，观看电解电容器是否漏液、炸裂、电解液流出。

c，电阻器是否烧黑或烧断。

d，熔断器、保险电阻是否烧断，熔断器玻璃管内是否变灰或发黑。

e，上电试机，观看电路元件接触部位是否打火，有时会看到点线状火花或冒烟。

d ，电路板铜箔是否断裂或翘起。

e，连接排线或导线是否断开或接触不良。

闻：通过鼻子闻，可以闻到电子元件表面烧焦的糊味。

检修过程中，假如闻出不正常糊味时，应当快速关闭电源，以免故障扩大。

问：通过耳朵听。

让电子设备上电，在工作中用耳倾听是否发出“吱吱”、啪啦”声音。

切（用手触摸）用手摸时请关闭电源，留意平安。

主要检查元件是否接触不良或是否有过热现象。

二、电阻法用万用表的电阻档位测量电路中的可疑点或可疑元件，以及电路板中集成电路各脚对地阻值，和正常值进行比较。

该方法可以直接测量电阻是否变值，电容等电子元件是否击穿短路，电路中是否存在开路，短路现象，是否有接触不良以及电路板上的铜箔是否有断裂状况。

电阻测量法一般有在路测量和开路测量。

在路测量是在电路板上直接测量某些元件阻值，也许确定故障部位，这种测量方法和被测实际阻值有肯定误差。

开路测量就是把电子元件与电路板脱开或取下测量，这种测量方法比较精确。

在实际中，基本采纳开路测量，特殊是对某部分电路参数不熟的时候，一般要将元件取下。

三、电压法电压法是在加电的状况下，用万用表的电压档测量电路中关键点的电压或某元件的工作电压，把测量的数值和正常值进行比较分析来推断故障的用种方法，电压测量法简洁便利。
